Нужна помощь по лазеру райкус 50вт 200х200

[Cereban]

Народ подскажите как сделать коррекционный файл для линзы?? Луч попадает не в центр зеркал - думаю из-за этого плавают размеры на 0.5-1мм.



[Mol_s_off]

Линза и зеркала - разные вещи! Не попадает в зеркала - делайте "юстировку"!



[Artyr_K2]

Программно это не исправить, если только лезть и крутить



[MaxiMarker]

Народ подскажите как сделать коррекционный файл для линзы??

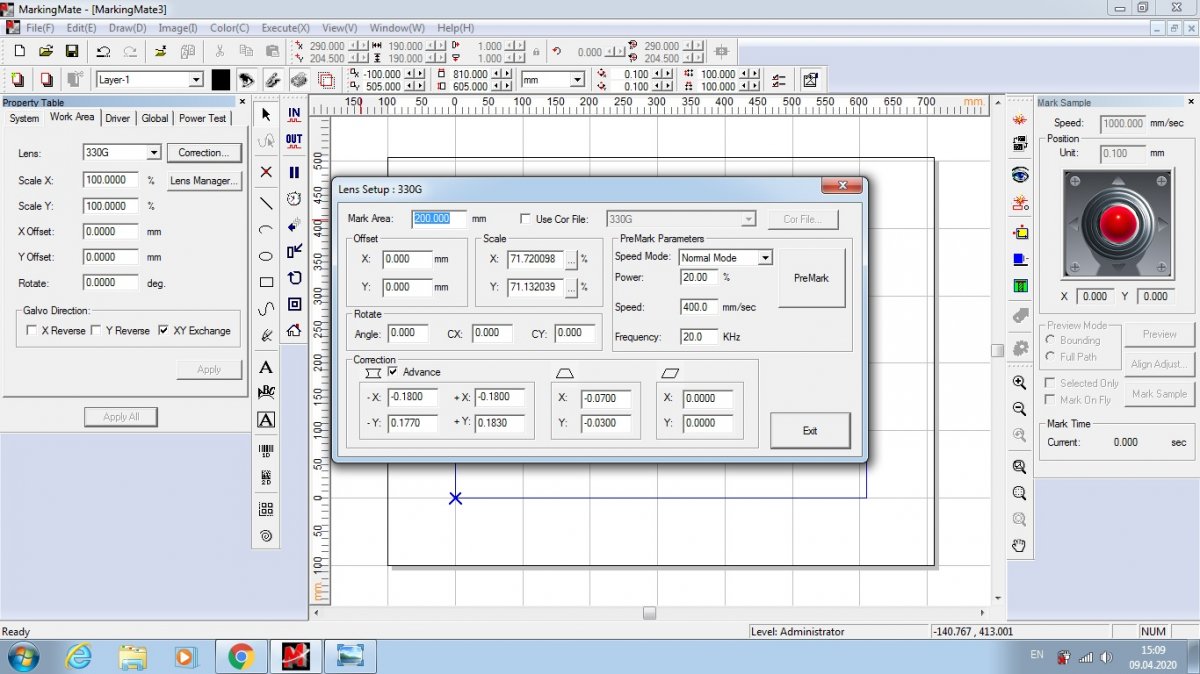

В описании к вашей программе (MarkingMate) достаточно подробно описан процесс создания файла коррекции. Немного нудно и слегка замороченно - это, да... Но, дорогу осилит идущий... Читайте и делайте так, как написано в описании (неплохо написанном, надо сказать, хоть и на английском).



[Cereban]

В описании к вашей программе (MarkingMate) достаточно подробно описан процесс создания файла коррекции. Немного нудно и слегка замороченно - это, да... Но, дорогу осилит идущий... Читайте и делайте так, как написано в описании (неплохо написанном, надо сказать, хоть и на английском).

Все проделал как написано было в руководстве, ввел свои значения - 200х200 квадрат четко без искажений гравирует, а вот квадраты 150х150, 100х100 и т.д в размеры не попадает. Уже не знаю как бороться.



[MaxiMarker]

Все проделал как написано было в руководстве

Уже не знаю как бороться.

Вам нужно "с нуля" создать новый коррекционный файл для вашей линзы, а не пытаться откорректировать какой то имеющийся.
Процедура создания файла достаточно подробно описана в описании к программе.
Да, предстоит сделать много тестовых гравировок на тестовом материале, а затем нужно сделать много точных измерений с занесением данных в таблицу. И чем больше Вы выберите шаг тестовых семплов - тем точнее будет создан файл коррекции геометрических искажений.



[Cereban]

Вам нужно "с нуля" создать новый коррекционный файл для вашей линзы, а не пытаться откорректировать какой то имеющийся.
Процедура создания файла достаточно подробно описана в описании к программе.
Да, предстоит сделать много тестовых гравировок на тестовом материале, а затем нужно сделать много точных измерений с занесением данных в таблицу. И чем больше Вы выберите шаг тестовых семплов - тем точнее будет создан файл коррекции геометрических искажений.

Спасибо. Буду пробовать.



[Cereban]

Здравствуйте! Подскажите плиз можно лазер эксплуатировать 2-3 суток почти без перерыва или голова не выдержит?



[MaxiMarker]

Всё зависит от "правильности" конструкции станка, надёжности комплектующих и экстримальности режимов.



[Mol_s_off]

Вашу голову поберегите! Работаю 14 часов. Но на трое суток запускать непрерывно... Это до недр земли можно дожечь, если на экстриме!



[Cereban]

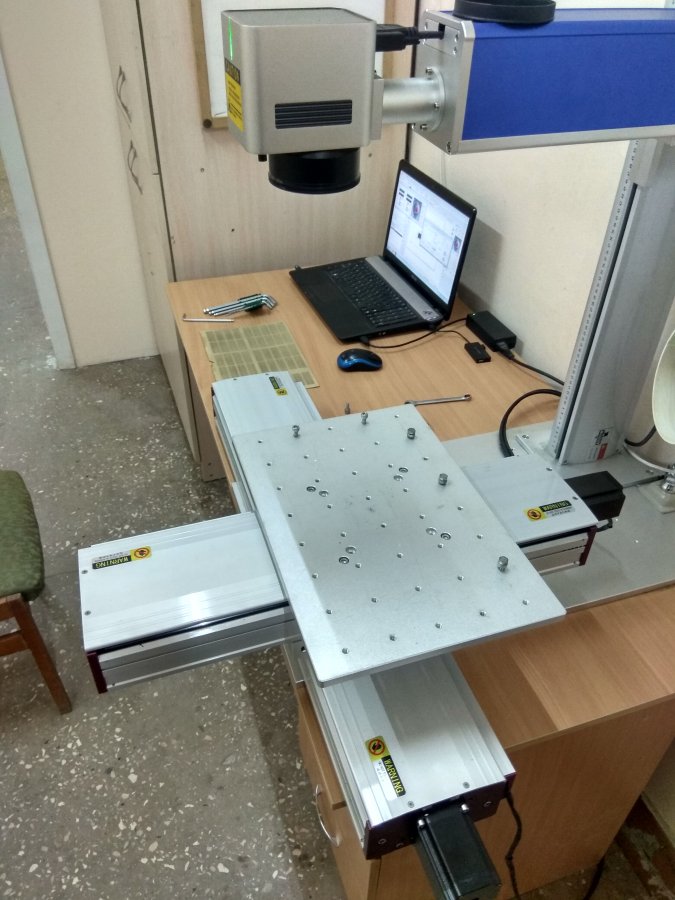

Народ подскажите плиз Ezcad работает с координатным столом?



[halkru]

Народ подскажите плиз Ezcad работает с координатным столом?

Обязательно.



[Cereban]

Обязательно.

Подскажите на каком контроллере работает и какая версия ezcad поддерживает?



[halkru]

Подскажите на каком контроллере работает и какая версия ezcad поддерживает?

На любом, отказов не встречалось. Имеется ввиду одна ось. Вторую - за деньги доп. для V2 - большая плата.



[Cereban]

Если я правильно понял то на таком столе допустим ось Х будет бесплатно, а за ось У нужно доп. заплатить?



[halkru]

Если я правильно понял то на таком столе допустим ось Х будет бесплатно, а за ось У нужно доп. заплатить?

Да, если плата оригинальная.



[Cereban]

Спасибо большое!



[Cereban]

Уважаемые форумчане подскажите пожалуйста где в программе ezcad2 вносятся данные рабочего поля координатного стола 600х400мм. И подскажите ещё почему пилотный луч при нарисованном круге показывает не его контур а квадратную область по контуру.



[Сигизмунд]

Уважаемые форумчане подскажите пожалуйста где в программе ezcad2 вносятся данные рабочего поля координатного стола 600х400мм. И подскажите ещё почему пилотный луч при нарисованном круге показывает не его контур а квадратную область по контуру.

параметры (ф3), прочие, красный луч, контур рамка



[halkru]

подскажите пожалуйста где в программе ezcad2 вносятся данные рабочего поля координатного стола 600х400мм

Нигде, а зачем это вносить? Для удобства, можно изменить workspace в настройках.
