Нужна помощь по лазеру райкус 50вт 200х200

[Cereban]

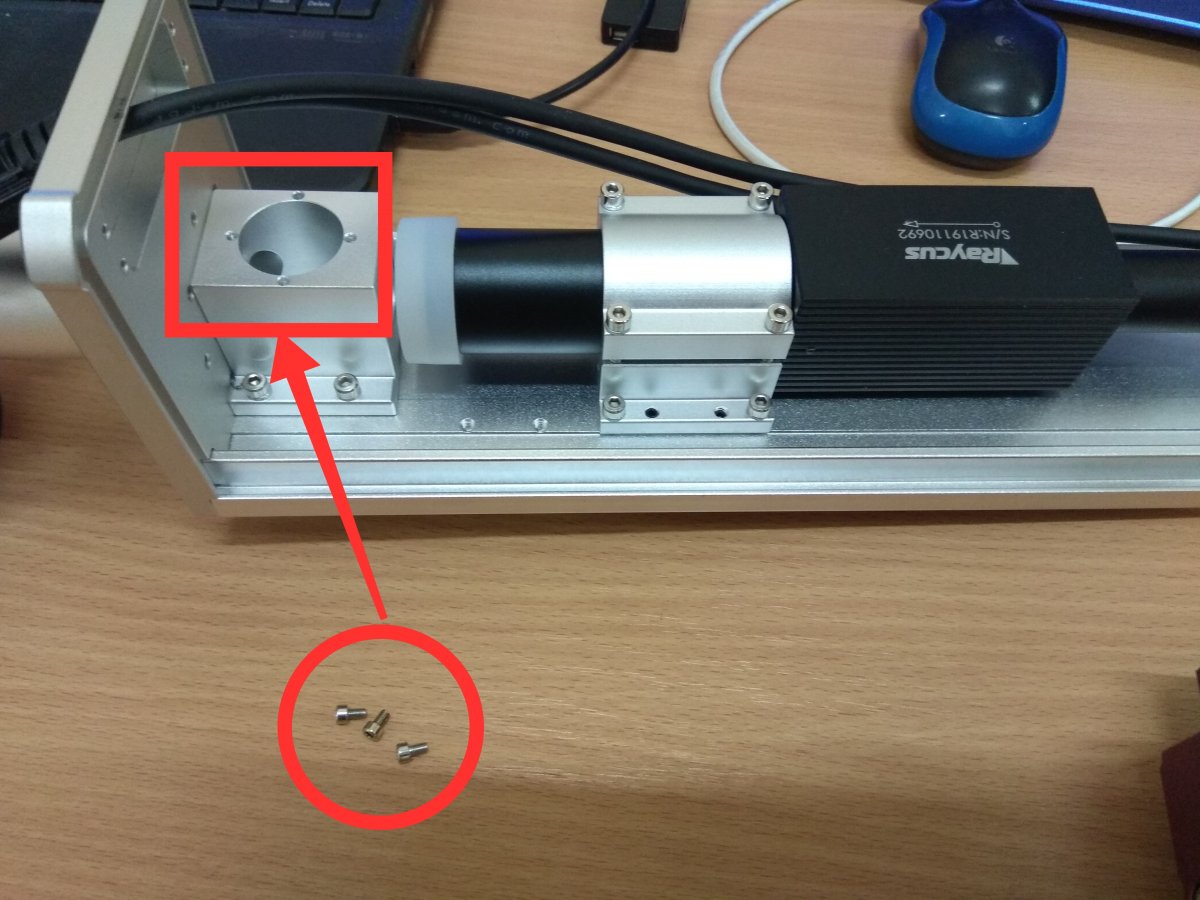

Народ нужна помощь знающих - снял крышку корпуса коллиматора и обнаружил лежащие там 3 винтика. Подходят по резьбе они только в одно место - показал на скрине. Что там должно стоять? Внутри куба ничего нет кроме отверстий для луча.



[Artemoon]

Народ нужна помощь знающих - снял крышку корпуса коллиматора и обнаружил лежащие там 3 винтика. Подходят по резьбе они только в одно место - показал на скрине. Что там должно стоять? Внутри куба ничего нет кроме отверстий для луча.

Лазерный диод контур-рамки



[Cereban]

А как он должен выглядеть и для чего он нужен?



[Artemoon]

А как он должен выглядеть и для чего он нужен?

Вот тут вроде всё описано
https://aliexpress.ru/item/32844234455.html?spm=a2g0v.12010615.8148356.9.4e9b4a03cvWl40



[Cereban]

Спасибо



[Artyr_K2]

Народ нужна помощь знающих - снял крышку корпуса коллиматора и обнаружил лежащие там 3 винтика. Подходят по резьбе они только в одно место - показал на скрине. Что там должно стоять? Внутри куба ничего нет кроме отверстий для луча.

Там должен быть пилотный луч, отверстие нужно закрыть/заклеить чтоб пыль не попадала. Также на фото видно пыльник силиконовый от черного коллиматора не достает до блока крепления пилотного луча, надо пододвинуть, чтоб пыль не попадала



[Cereban]

Спасибо большое за помощь! Подскажите пожалуйста а если красный луч от коллиматора не попадает в центра зеркал сканатора - это означает что сам луч тоже не в центр зеркал попадает?



[Artyr_K2]

Да раз коллиматор общий



[3008438]

Это получается китайцы продали маркер вообще без пилотного луча?А как же прицелиться например для надписи в центре изделия?Как вообще без него работать...

Отправлено с моего DUK-L09 через Tapatalk



[Mol_s_off]

Я когда при ремонте разобрал, этот лазер вообще выкинул. Без него работает все! Это для настройки фокуса. На головке снаружи два стоят!



[3008438]

Я когда при ремонте разобрал, этот лазер вообще выкинул. Без него работает все! Это для настройки фокуса. На головке снаружи два стоят!

Так контур-рамка например или прорисовка контура фигуры это не этот рисует?Если не он то да,на голове есть 2

Отправлено с моего DUK-L09 через Tapatalk



[Artyr_K2]

Это получается китайцы продали маркер вообще без пилотного луча?А как же прицелиться например для надписи в центре изделия?Как вообще без него работать...

Отправлено с моего DUK-L09 через Tapatalk

Не знаю как у данной модели, скорей всего стоит один диод который через волокно светит в качестве пилотного луча.



[Cereban]

Не знаю как у данной модели, скорей всего стоит один диод который через волокно светит в качестве пилотного луча.

Да именно так!



[zalex]

Всем привет, райкус 50Вт, такая проблема, нормально гравирует только если вектор расположишь в углу программы(EzCad2), если расположить в центре(нажимаешь на команду отцентровать), то гравировка очень слабая практически отсутствует и чем дальше располагаешь от центра файл тем лучше гравирует, подскажите в чем проблема.



[Mol_s_off]

Или линза или юстировка



[Artyr_K2]

Думаю проблема в линзе, над посмотреть на состояние линз и протереть, также посмотреть на просвет состояние внутренних линз.



[3008438]

Та настройки нибось киты от балды наклацали и все.Центр не совпадает с центром. Рисуй квадрат например 5*5мм .Центруй програмно и включай пилотный.Он должен быть под центром линзы.Ну хоть примерно.И 90% не под линзой он окажется.

Отправлено с моего DUK-L09 через Tapatalk



[zalex]

Нашел причину, открутил линзу и увидел валяющиеся на ней винт М4, убрал его и гравировка норм., похоже винт мешал лучу, вопрос для чего он там, что крепит так и не понял.



[Artyr_K2]

Нашел причину, открутил линзу и увидел валяющиеся на ней винт М4, убрал его и гравировка норм., похоже винт мешал лучу, вопрос для чего он там, что крепит так и не понял.

Открути еще раз и посмотри откуда он там выкрутился



[krugov11]

Открути еще раз и посмотри откуда он там выкрутился

100%
