Проблема с фотогравировкой

Hoogun

Новый пользователь
Приветствую всех,
Столкнулся с проблемой потери качества гравируемой картинки на нержавейке, в зависимости от выставленных её размеров в EzCad. Например, картинка размером 30 х 30 мм, 600 dpi (с галкой Dither) непредсказуемо может получиться очень светлой. Но стоит чуть изменить ее размер, допустим до 29,9 х 29,9 мм, также 600 dpi, будут нормально выводятся все полутона - от светлых до чёрных. Не могу понять с чем связан такой эффект, может кто-то сталкивался с подобным. Как интенсивность прожига связана с изменением размеров изображения?
Станок Raycus 50Вт, настройки для картинки: Speed 140, Power 8%, frequency 20kHz


Mol_s_off

Активный участник
Ну вот опять! НЕ МОЖЕТ НА ПОЛТИННИКЕ БЫТЬ ЧАСТОТА 20!!! Поберегите излучатель!


Bugger

Новый пользователь
Доброго Дня, а какую частоту вы рекомендуете на полтиннике и на двадцати ватнике? поясните если не трудно.


Mol_s_off

Активный участник
Посмотрите в характеристиках излучателя. Но, обычно, если не МОРА и не IPG, то на двадцатке - 20кГц, на полтиннике - 50 кГц.


MaxiMarker

Профи
Изготовитель станка или изготовитель лазерного источника ?
Второму верить можно (и нужно).
Первый (по незнанию) может написать что угодно...


alexander-1

Активный участник
когда увеличиваете размер в картинке, а она в точках , дипиай, то естественно и точки друг от друга уходят, когда уменьшаете - точки сближаются


Wic_

Активный участник
Как интенсивность прожига связана с изменением размеров изображения?
Станок Raycus 50Вт, настройки для картинки: Speed 140, Power 8%, frequency 20kHz
Не редактируйте размер картинке в ezcade, тем самым вы непредсказуемым образом меняете количество линий на мм. Делайте картинку в растровом редакторе уже нужного физического размера и всегда одного разрешения.


Roman72

Новый пользователь
Излучатель JPT 30QL если более менее видно фотографию, то она жёлтая! 200/90/25 если поднять kHz то вообще не пробивает! Кто может подсказать как сделать! Форум читал, пробовал, не получается!


Сигизмунд

Активный участник

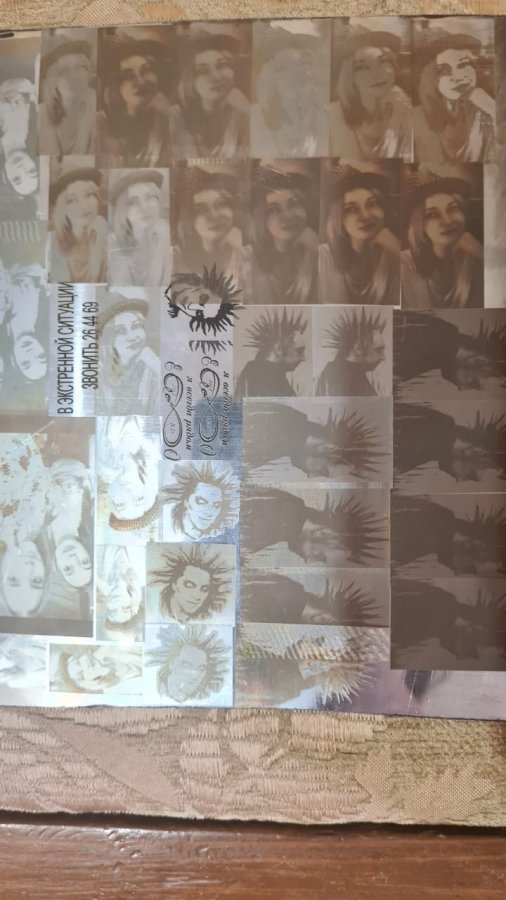

Излучатель JPT 30QL если более менее видно фотографию, то она жёлтая! 200/90/25 если поднять kHz то вообще не пробивает! Кто может подсказать как сделать! Форум читал, пробовал, не получается!Посмотреть вложение 11996
я для себя решил проблему так... Не беру заказы на фотогравировку, нет заказов нет проблем...
P/s Слишком много вытекающих проблем.. Блики, разные материалы, разные фото по качеству по цвету по свету. Самая большая проблема в том, что мне самому не нравиться как получается... нет стабильности..Зато людям нравится они хлопают в ладоши... но как то не приятно делать то что самому не нравится в итоге.. Может в будущем буду опять искать какой то стандарт*. И думаю Вам тут на форуме больше, что есть по фотогравировке никто уже ответа не даст..


Wic_

Активный участник
я для себя решил проблему так... Не беру заказы на фотогравировку, нет заказов нет проблем...
P/s Слишком много вытекающих проблем.. Блики, разные материалы, разные фото по качеству по цвету по свету. Самая большая проблема в том, что мне самому не нравиться как получается... нет стабильности..Зато людям нравится они хлопают в ладоши... но как то не приятно делать то что самому не нравится в итоге.. Может в будущем буду опять искать какой то стандарт*. И думаю Вам тут на форуме больше, что есть по фотогравировке никто уже ответа не даст..
Да, тоже не нравилось что для каждого изделия нужно подбирать режимы. Поэтому преобразовываю изображение в монохромное. Результат хуже образцов, которые здесь выкладывали, зато стабилен и не требует подбора настроек каждый раз.


Сигизмунд

Активный участник
Да, тоже не нравилось что для каждого изделия нужно подбирать режимы. Поэтому преобразовываю изображение в монохромное. Результат хуже образцов, которые здесь выкладывали, зато стабилен и не требует подбора настроек каждый раз.
такое сам изикад может делать


Roman72

Новый пользователь
я для себя решил проблему так... Не беру заказы на фотогравировку, нет заказов нет проблем...
P/s Слишком много вытекающих проблем.. Блики, разные материалы, разные фото по качеству по цвету по свету. Самая большая проблема в том, что мне самому не нравиться как получается... нет стабильности..Зато людям нравится они хлопают в ладоши... но как то не приятно делать то что самому не нравится в итоге.. Может в будущем буду опять искать какой то стандарт*. И думаю Вам тут на форуме больше, что есть по фотогравировке никто уже ответа не даст..

Дак и я так же! Людям нравится, а мне нет! Станок на тестах гоняю, хочется хорошего результата! Может я сам загоняюсь! Буду пробовать! Иначе ни как!


Сигизмунд

Активный участник
да и проблема в том что тут фотка, так скажем, идеальная, а когда Вам отправляют фото где девушка во всем белом, когда ее руки совпадают со цветом ее одежды волосы темные ..и тут же парень рядом в темном, но блондин, там столько артефактов вылазит..и многое чего не хватает..


Сигизмунд

Активный участник

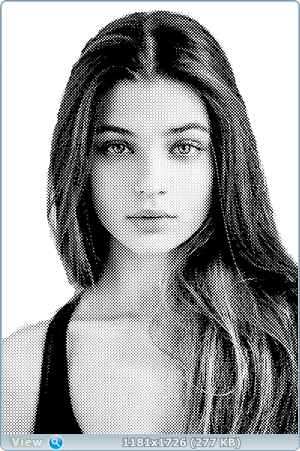

Ну добьетесь вы отличного результата на этой фотке.. а потом возьмете другую а там уже другие результаты, так же будите 100500 тестов делать?...Вот как коллега сделал образец фото по точкам.. должно получатся стабильно так как это все же ближе к кривым, там нет оттенков , там либо точка (гравировка) либо пустота..


Roman72

Новый пользователь
Да, тоже не нравилось что для каждого изделия нужно подбирать режимы. Поэтому преобразовываю изображение в монохромное. Результат хуже образцов, которые здесь выкладывали, зато стабилен и не требует подбора настроек каждый раз.
Можно поподробнее! Где, что, как)))


Wic_

Активный участник
Можно поподробнее! Где, что, как)))
В фотошопе делаю фото разрешением 600 точек и реального размера. Изображение - режим - черно-белый, затем битовый формат методом полутонового растра. Можно сразу в ezcade преобразовывать, но мне не понравилось.


Roman72

Новый пользователь
В фотошопе делаю фото разрешением 600 точек и реального размера. Изображение - режим - черно-белый, затем битовый формат методом полутонового растра. Можно сразу в ezcade преобразовывать, но мне не понравилось.
Спасибо! Попробую!


Wic_

Активный участник

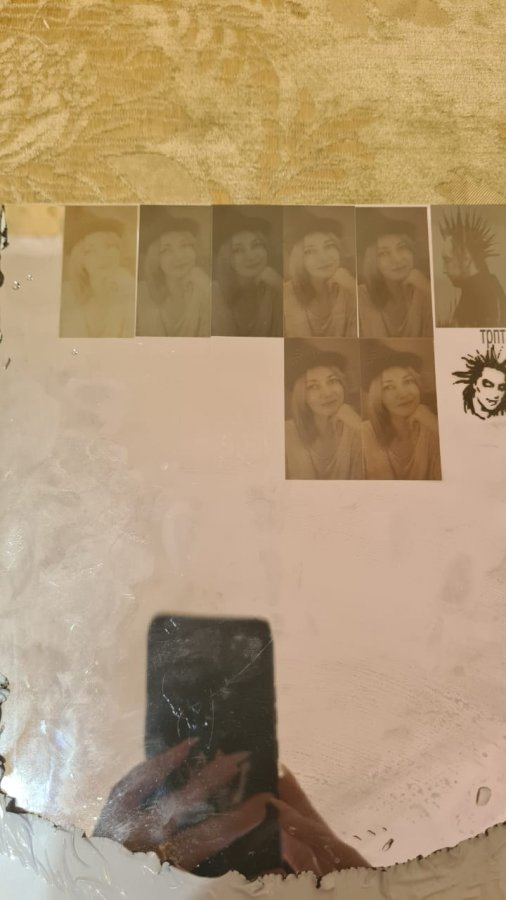

Дак и я так же! Людям нравится, а мне нет! Станок на тестах гоняю, хочется хорошего результата! Может я сам загоняюсь! Буду пробовать! Иначе ни как!Посмотреть вложение 11997
Нарисуйте маленький черный квадрат в растре (монохромный), сохраните его с разным разрешением и подберите параметры чтобы он был максимально черным при гравировке. Узнаете настройки гравировки и заодно разрешение, в котором вам нужно сохранять фото. У меня самый темный получается при разрешении 400 и 600 точек. И еще мне кажется что скорость у вас высоковата, попробуйте поставить 50 и частоту повыше.


Wic_

Активный участник
PS Надеюсь что линза у вас f290, с f160 даже не пытался делать фотогравировку.
