Нужна помощь Луч подсветки не в фокусе работы маркера

[Дмитррий]

Проблема следующая - в фокусе работы лазера (на любой линзе) луч подсветки области маркировки в расфокусе (толстый замыленный).
Есть ли какая-то настройка у этой подсветки, чтобы совместить фокусные расстояния?
Быть может в софте настройка или у самого лазерного источника есть какая то физическая "крутилка", чтобы этот косяк исправить.

Очень неудобно работать, когда надо точно спозиционировать деталь.
Лазер JPT M7 60 Вт Mopa.
На картинках:
1) Лазер в фокусе, а подсветка нет.
2) Лазер ниже фокуса миллиметров на 10-15, и луч четкий.

В интернете ответа ненагуглил.
Заранее спасибо за какую либо подсказку!



[BiFoot]

На лазерном источнике в указании модели последний знак указание есть встроенный в источник красный трассер луч. Если есть буква R, то трассер встроенный, если нет, то трассер через зеркало добавляется перед сканатором. Соответственно и настройки совмещения трассера с лучом будут разные. Если трассер в источнике, то совмещается с лучом программно в EzCad через настройки. Если нет, то вручную регулируется механически. Однако, глядя на то, что у вас на фото, то проблема не не в несовпадения трассера с лучом, а в том, что у вас не совпадает положение трассера и положение настроечных лазеров фокуса. А они и не должны совпадать. Трассер у вас обозначен красным квадратом, а фокусировочные лучи двумя точками. Они друг с другом никак не связаны, две точки нужны только для настройки фокуса линзы, и то их польза сомнительна. Лично я практически не пользуюсь, тем более у несколько линз, а точки настраиваются на определенную. Если вы включите гравировку так, что бы видна была искра - белый след взаимодействия луча с материалом, по посмотрите насколько совпадает красный трассер с искрой. На ваших снимках проблемы не видно.



[RuSS56]

Я так понял, ТС пишет о том, что в фокусе луч трассера размыт, а в расфокусе имеет тонкие границы а не о том, что луч трассера и рабочий не совпадают.



[BiFoot]

А так, если трассер встроен, то программно в EzCad. Однако, есть подозрение, что у вас трассер отдельно.



[BiFoot]

в фокусе луч трассера размыт, а в расфокусе имеет тонкие границы

С разными линзами толщина трассера будет разной. У меня трассер отдельно. Со встроенным в источник, думаю, трассер будет фокусироваться одинаково с лучом. Хотя и там толщина линии зависит от линзы.



[Дмитррий]

Да, я про трасер конечно, не про две точки.
У меня два лазера, райкус и mopa.
На райкусе все отлично - при маркировке в фокусе трасер так-же в фокусе (четкие тонкие линии).
На мопе же при маркировке в фокусе трасер размыт (чтобы стал четким нужно поднять лазер в расфокус).
В общем надо разобраться, как отрегулировать трасер в плане фокуса.

Технология, как я понял разная у них. На райкусе трасер работает и при отключенном источнике, на мопе же только с включенным.



[Дмитррий]

С разными линзами толщина трассера будет разной. У меня трассер отдельно. Со встроенным в источник, думаю, трассер будет фокусироваться одинаково с лучом. Хотя и там толщина линии зависит от линзы.

Это понятно, что на длиннофокусной толщина трасера будет больше.
Дело в том, что на любой линзе трасер размыт при выставления лазера в фокус.



[Дмитррий]

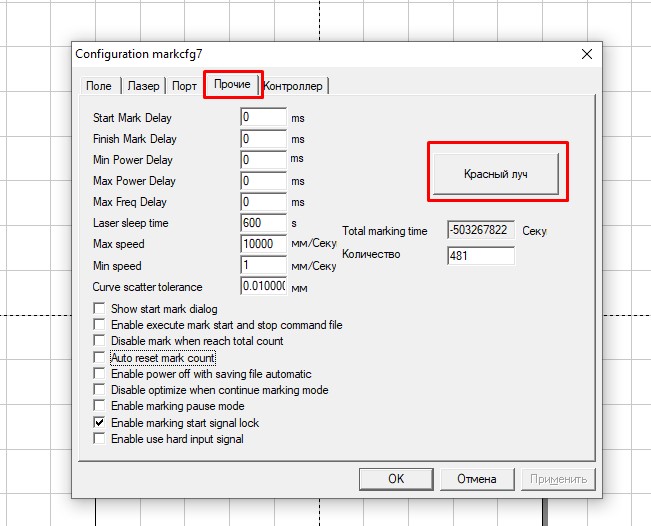

А так, если трассер встроен, то программно в EzCad. Однако, есть подозрение, что у вас трассер отдельно.

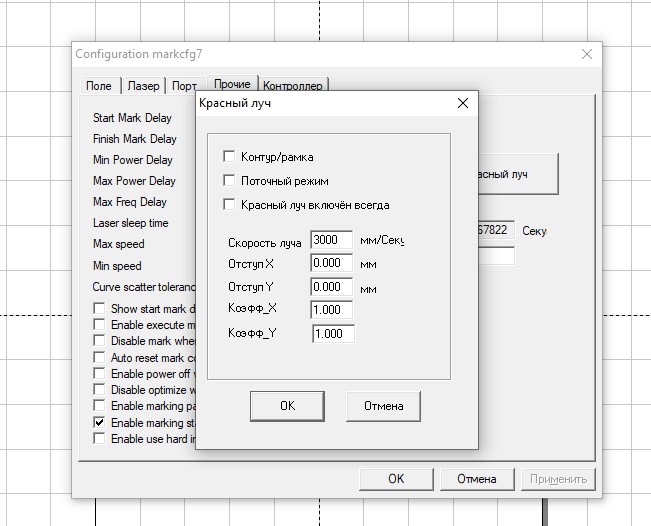

А где там настройка регулировки фокусного расстояния для трасера?
Масштабы/отступы это ведь не то



[Дмитррий]

На лазерном источнике в указании модели последний знак указание есть встроенный в источник красный трассер луч. Если есть буква R, то трассер встроенный, если нет, то трассер через зеркало добавляется перед сканатором. Соответственно и настройки совмещения трассера с лучом будут разные. Если трассер в источнике, то совмещается с лучом программно в EzCad через настройки. Если нет, то вручную регулируется механически. Однако, глядя на то, что у вас на фото, то проблема не не в несовпадения трассера с лучом, а в том, что у вас не совпадает положение трассера и положение настроечных лазеров фокуса. А они и не должны совпадать. Трассер у вас обозначен красным квадратом, а фокусировочные лучи двумя точками. Они друг с другом никак не связаны, две точки нужны только для настройки фокуса линзы, и то их польза сомнительна. Лично я практически не пользуюсь, тем более у несколько линз, а точки настраиваются на определенную. Если вы включите гравировку так, что бы видна была искра - белый след взаимодействия луча с материалом, по посмотрите насколько совпадает красный трассер с искрой. На ваших снимках проблемы не видно.

Спасибо за развернутый ответ!
Но вы меня не совсем так поняли.
Точки конечно же меня не интересуют, просто включил их, чтобы было более информативно - когда лазер в фокусе - трасер не в фокусе (размылен).
То есть мне нужно каким то образом изменить фокусное для трасера, чтобы он стал четким и контрастным.



[BiFoot]

трасер не в фокусе (размылен)

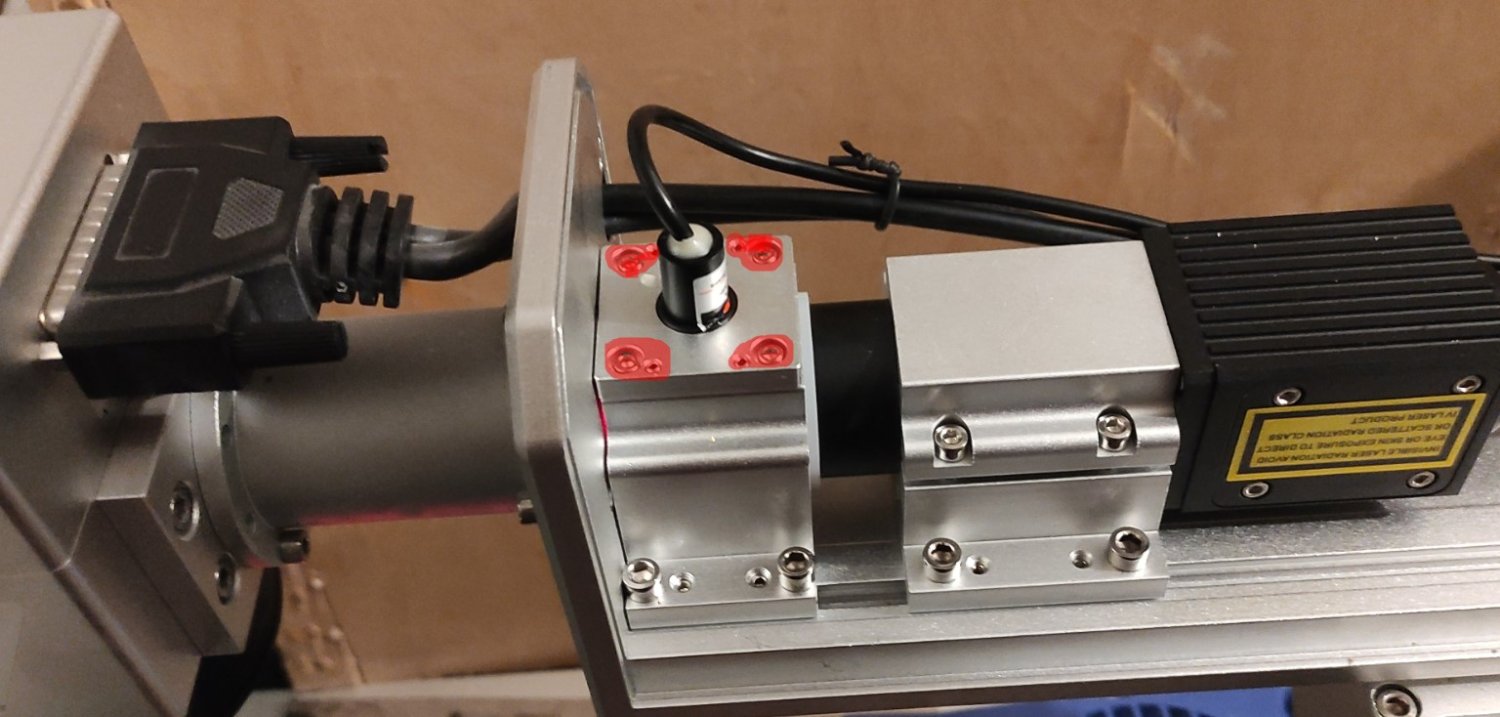

Задача трассера указать габариты. А в фокусе, не в фокусе, это на работу не влияет. История чисто эстетическая. Встроенный трассер фокусируется вместе с лучом так, как проходит через тоже самое волокно. Добавленный трассер уже может варьироваться от того как его установили. Судя по всему, у вас именно тот случай, трассер не встроен в источник, а под крышкой перед сканатором стоит. Можно попробовать порегулировать вручную. Я свой отстраивал вручную, однако сам модуль вставлен так, что я не смог его с места сдвинуть, а прилагать очень серьезные усилия не рискнул, только совпадение с лучом свел. На разных линзах разная толщина линий трассера получается. Тут уже ничего не сделаешь, можно настроить только на одну линзу.



[BiFoot]

То есть мне нужно каким то образом изменить фокусное для трасера, чтобы он стал четким и контрастным.

Под крышкой изолятора посмотрите что у вас конкретно стоит. А так, модуль трассера вверх-вниз подвигать. Если встроенный, то с фокусом уже ничего не сделаете. И, да, если начнете двигать, то потом еще и совпадением трассера и луча возиться придется. Есть смысл подумать, а так ли вам это важно.



[RuSS56]

это на работу не влияет

Еще как влияет, когда нужна точность. При таком "жирном" луче точности добиться сложно.



[Дмитррий]

Еще как влияет, когда нужна точность. При таком "жирном" луче точности добиться сложно.

Абсолютно согласен. Порой надо попасть в символ, который высотой миллиметр-полтора, и с таким жирным трассером ну вообще этого не сделать.
Понятно было бы если бы он был сам по себе такой, но он ведь тупо не в фокусе.
Мне есть с чем сравнить.



[Дмитррий]

Под крышкой изолятора посмотрите что у вас конкретно стоит. А так, модуль трассера вверх-вниз подвигать. Если встроенный, то с фокусом уже ничего не сделаете. И, да, если начнете двигать, то потом еще и совпадением трассера и луча возиться придется. Есть смысл подумать, а так ли вам это важно.

А что это за крышка? Где она?



[Дмитррий]

А что это за крышка? Где она?

Проглядел ваши фото. Сегодня открою, посмотрю



[BiFoot]

открою, посмотрю

Нет нужды. Встроенный питается от источника, при выключении выключается и трассер. Внешний включается с платой управления и работает при отключенном источнике.
Или посмотреть в техкарте маркировку источника.



[BiFoot]

А что это за крышка? Где она?

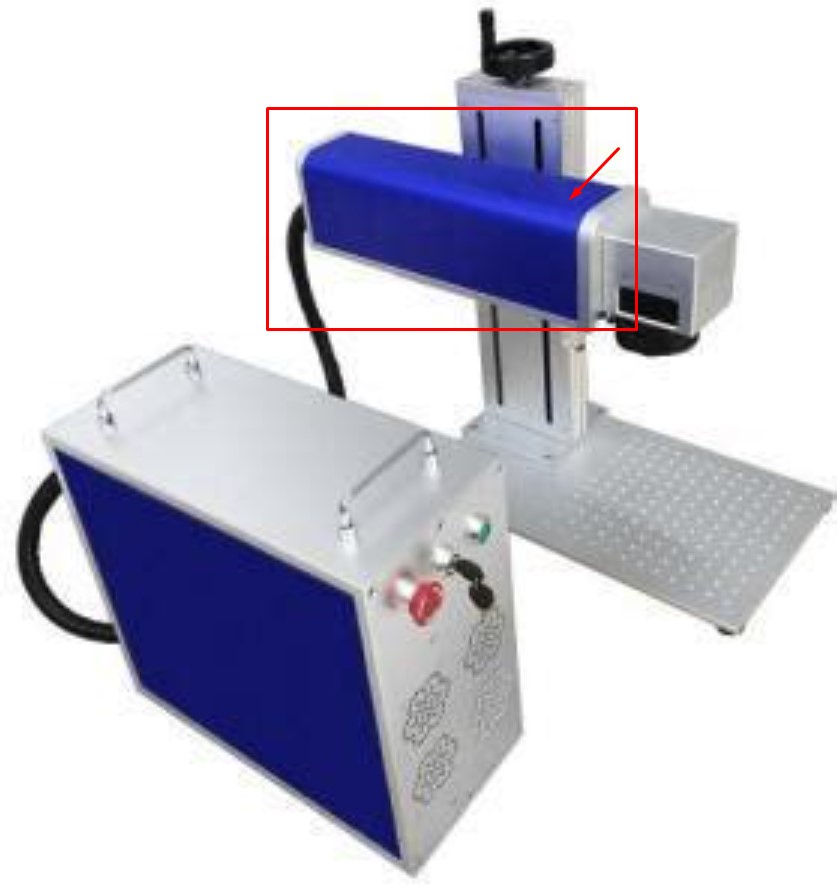

Синяя на картинке. Стрелка указывает где внешний трассер стоит.



[Дмитррий]

Нет нужды. Встроенный питается от источника, при выключении выключается и трассер. Внешний включается с платой управления и работает при отключенном источнике.
Или посмотреть в техкарте маркировку источника.

Получается встроенный.
На втором лазере как раз работает без включения источника.
Этот, "проблемный", только при работе источника.



[Дмитррий]

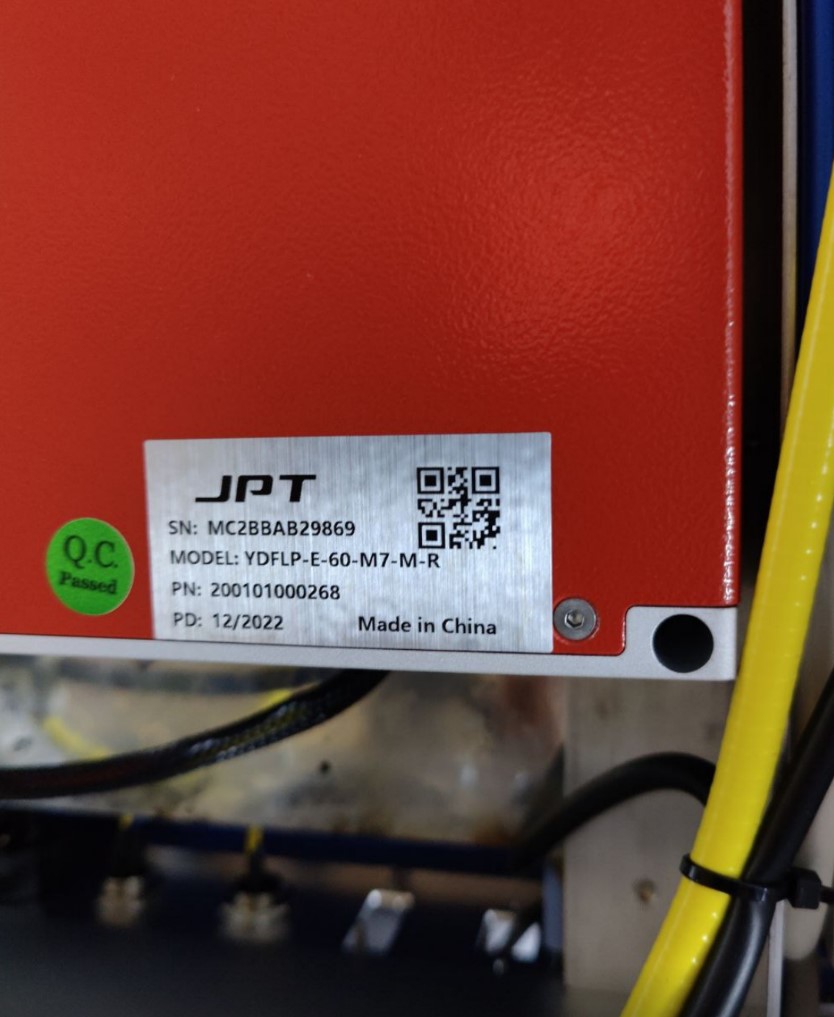

С буковкой "R" в маркировке, как выше писали, получается трассер встроеный.
Теперь вопрос, есть там какая-то регулировка трассера...



[BiFoot]

Программная корректировка. Фокус вы там не отрегулируете без тяжелых последствий.
