Лазерный гравер неправильно определяет шаг при гравировке.

[BiFoot]

Раньше была ардуино-подобная плата, с ней работал через Benbox, там все максимально просто и всё четко.

У меня тоже $100 и $101 значения 80 стоят. Т.е. расстояния по линии он считает четко. Проблема именно с интервалом. Причем когда я значение $101 ставлю значение 8, он заливает с помощью Fill чётко. Но в таком случае, когда я по оси Y хочу например 100 мм прожечь, он рисует линию 10 мм.

По сути они все однообразные, с теми или иными отличиями и плюшками, но функционально одинаковы. Я предпочитал Engraver Master.

У меня тоже $100 и $101 значения 80 стоят. Т.е. расстояния по линии он считает четко. Проблема именно с интервалом. Причем когда я значение $101 ставлю значение 8, он заливает с помощью Fill чётко. Но в таком случае, когда я по оси Y хочу например 100 мм прожечь, он рисует линию 10 мм.

А драйвер какой в Lightburn забили? Может он чудит? Хотя, там G-cod уже сформированный на исполнение идет. Может Lightburn виноват? Не слышал за ним такого трабла.



[BuLLiT]

А драйвер какой в Lightburn забили?

Так, а где его забивать надо? имеется ввиду драйвер моторов? Плата при включении сама определилась.

Я предпочитал Engraver Master

Попробуем)



[BiFoot]

драйвер моторов

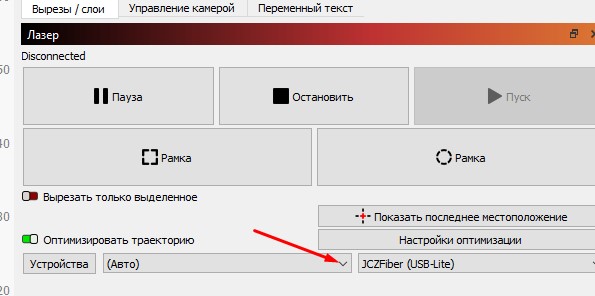

Драйвер мотора это физическое устройство. Драйвер платы. В программе надо выбрать. У вас, видимо автоматом определило. В окне лазер щелкнуть по полю Устройства, появится вкладка

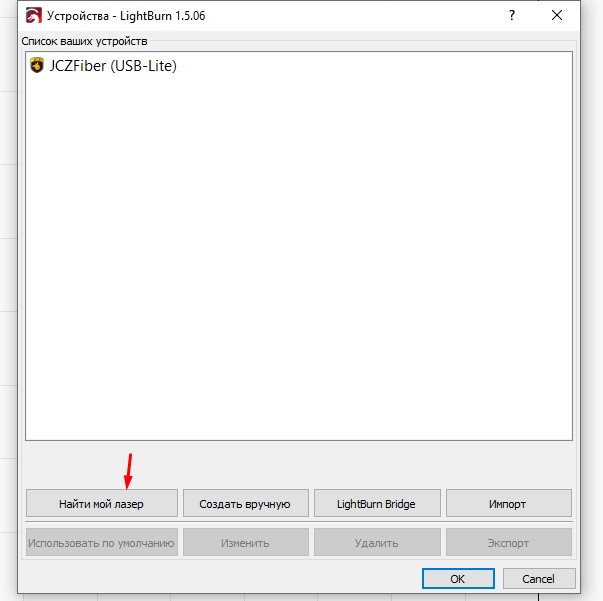

Запускаем поиск программа ищет подходящие подключенные устройства

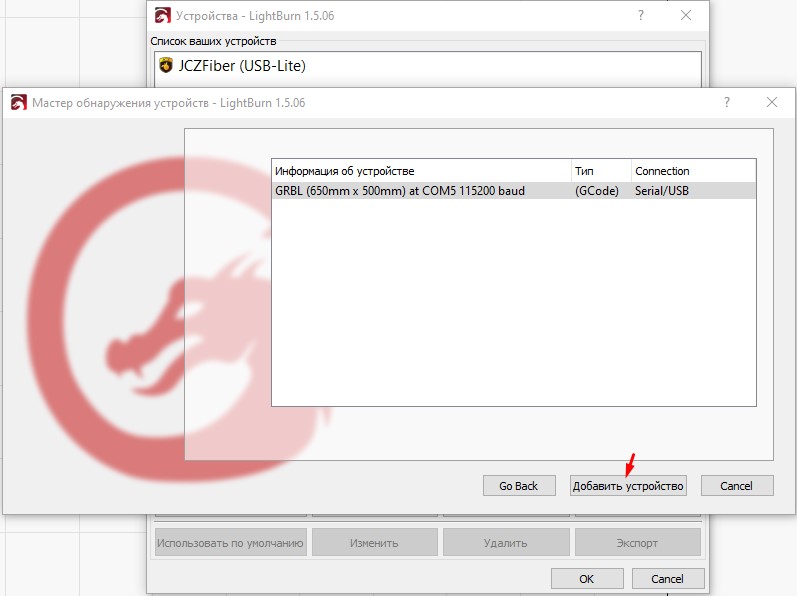

У меня отображается моя плата, у вас будет, скорее всего другая. Перед этим надо установить драйвер вашей платы.

Если уже установлен драйвер другого устройства, как у меня, то можно из списка выбрать нужное. Вы можете для вашей платы создать несколько устройств с разными драйверами. Потом из списка выбирать.

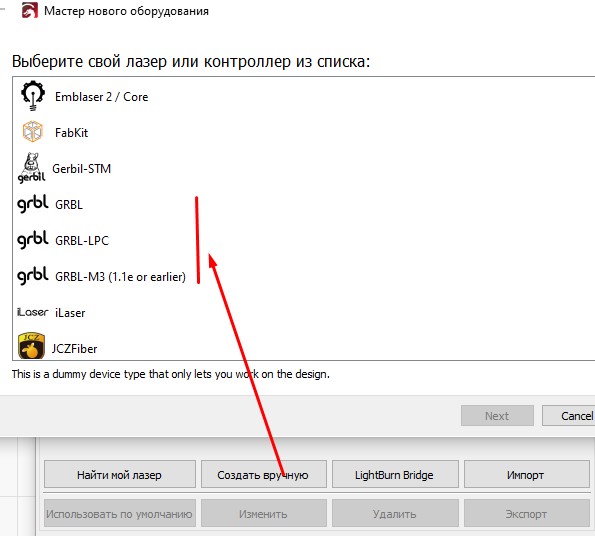

Можно создать вручную если не сканируется

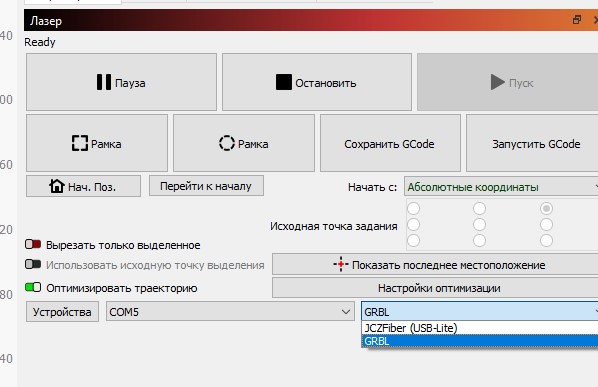

Далее не забывать выбирать из списка, если установлено более одного устройства



[BuLLiT]

А, да. Определился автоматически при подключении.



[BuLLiT]

Я предпочитал Engraver Master.

Установил его. И о чудо. Всё прожглось) небольшой рисунок с ходу выжегся.



[BuLLiT]

Такое ощущение что присутствует какая-то фундаментальная ошибка именно с Lightburn. Попробую переустановить ее, может быть что-то не так с ней.



[BuLLiT]

Переустановил программу. была версия 1.4, поставил 1.5.0.6., ничего не поменялось.
У меня есть догадка. Может ли быть, что я залил в плату прошивку не для лазера, а для гравера и поэтому ему нет необходимости делать шаг меньше одного миллиметра, так как для фрезы этого более чем достаточно?



[BiFoot]

залил в плату прошивку не для лазера, а для гравера

Разница в использовании оси Z. Вешаешь вместо шпинделя лазер, и всех делов. Только в некоторых случаях на плате требуется переключить питание со шпинделя на лазер. Шаг не зависит от фрезы, тем более рабочий диаметр фрезы может быть сопоставим с лазерным лучом. Это не то. А вот что причина в самой программе, такое может быть. Сейчас не могу проверить у себя как ведет себя штриховка.



[BuLLiT]

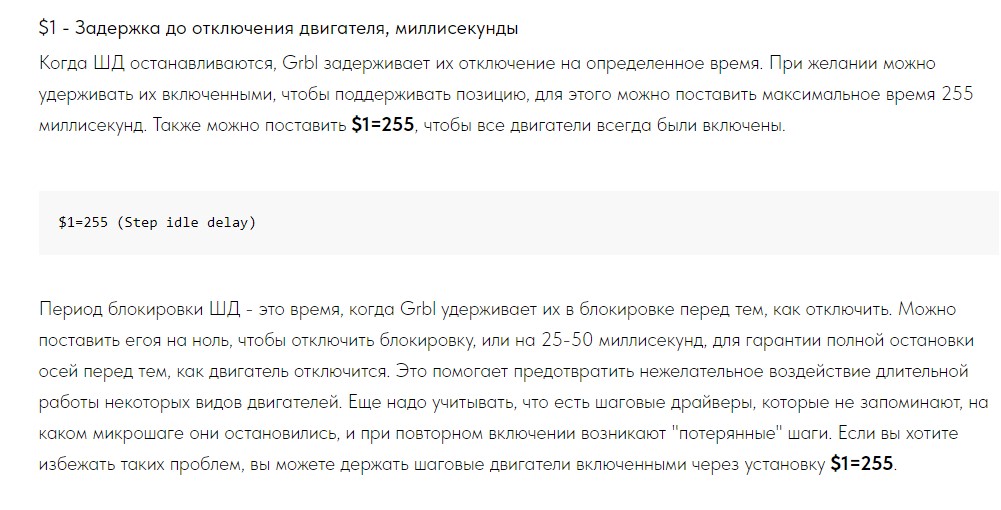

Итак, я вроде бы победил эту проблему, хотя пока сам до конца не верю...) в другом форуме попросили скинуть конфигурацию настроек ($$), и глаз зацепился за значение $1=250. Я перепроверил - стандартное значение 25. Поменял, и о чудо - квадратик залился как надо. Честно говоря понятие не имею, как конкретно это значение связано с тем, что у меня было, потому что я 100 процентов уверен что уже перепроверял все эти значения и переставлял на стандартные. Буду тестировать пару дней, посмотрю, всё ли работает как надо. Возможно всё-таки помогла перепрошивка платы. В общем не знаю... В любом случае огромное спасибо BiFoot !!!
