BiFoot
Активный участник
Такое бывает если красный внешний и стоит не в лазерном блоке. Встроенный включается только вместе с лазерным блоком. Может это был настроечный фокуса?
USB-устройство не опознано (сбой запроса дескриптора)
- Автор темы sollex
- Дата начала

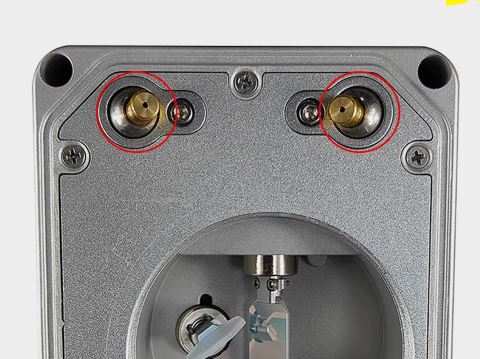

Т.е. лучи фокусировки? При включении блока питания сканатора включались эти лучи, правильно? Если они не загораются, нужно проверить поступает ли на эти "лазерные указки" напряжение. Если поступает, то они вышли из строя.
Вложения
Или не включены кнопкой.
BiFoot
Активный участник

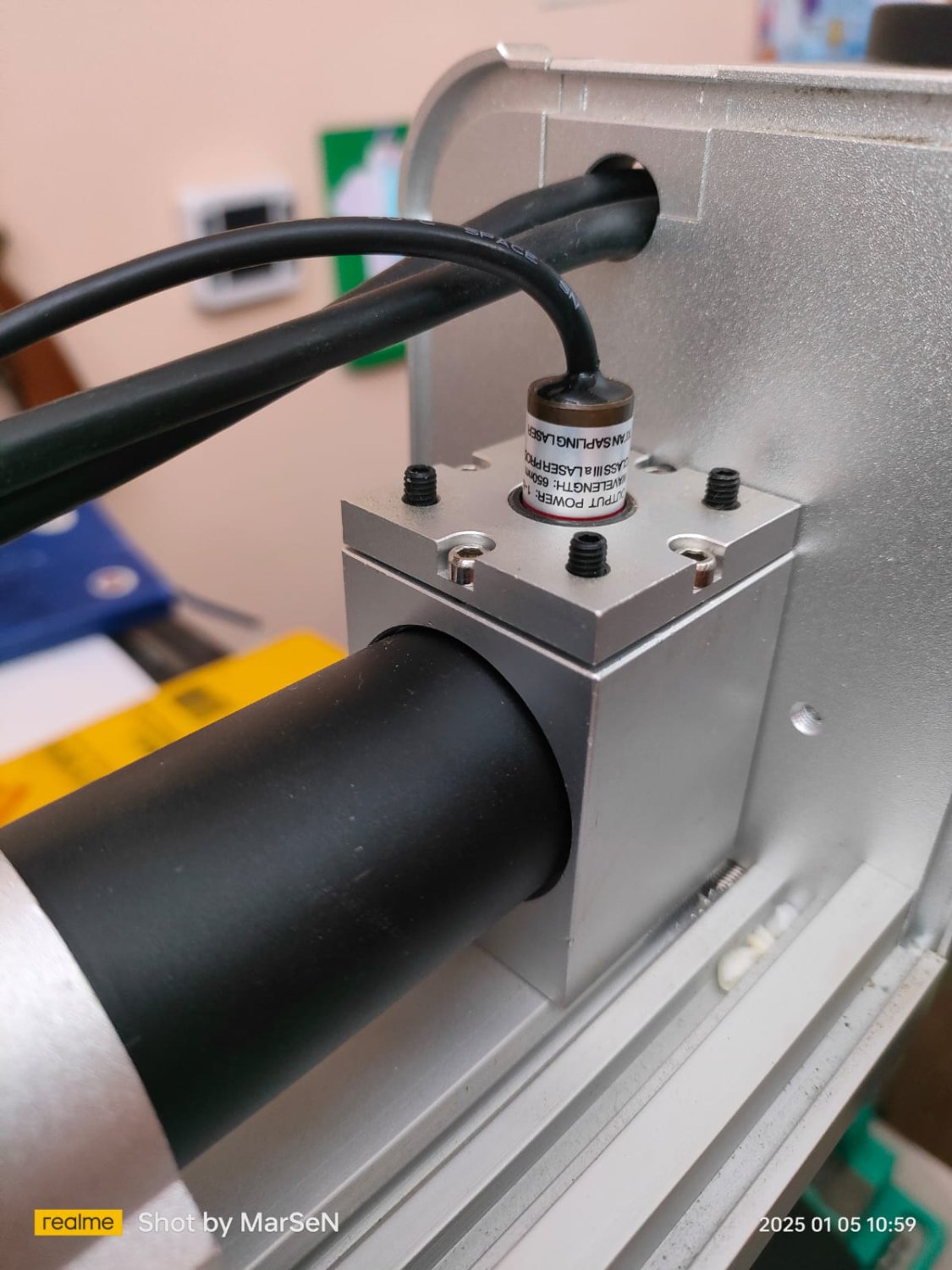

Они самые. Питаются они от какого то из трех блоков питания, ну, и кнопка. У меня от питания сканатора или управляющей планы, они заведены на одну кнопку включения сети. Внешний красный трассер у меня тоже на один из этих блоков задействован. Может с управляющей платы берут 5В. Внешний или внутренний трассер можно посмотреть вскрыв блок изоляции. Если диод присутствует, значит внешний. Вскрывать надо открутив только четыре винта сзади. Спереди лучше не трогать чтобы не нарушить вертикальность луча, и потом обратно ее не настраивать. Если встроенный красный трассер, то он включается только с лазерным блоком. В конце названия модели лазерного блока если s - нет встроенного трассера, если r - то есть. На шильдике, например YDFLP-E-20-LP-S - встроенного трассера нет. Обычно у мощных М7 встроенный трассер есть.
marsen
Новый пользователь

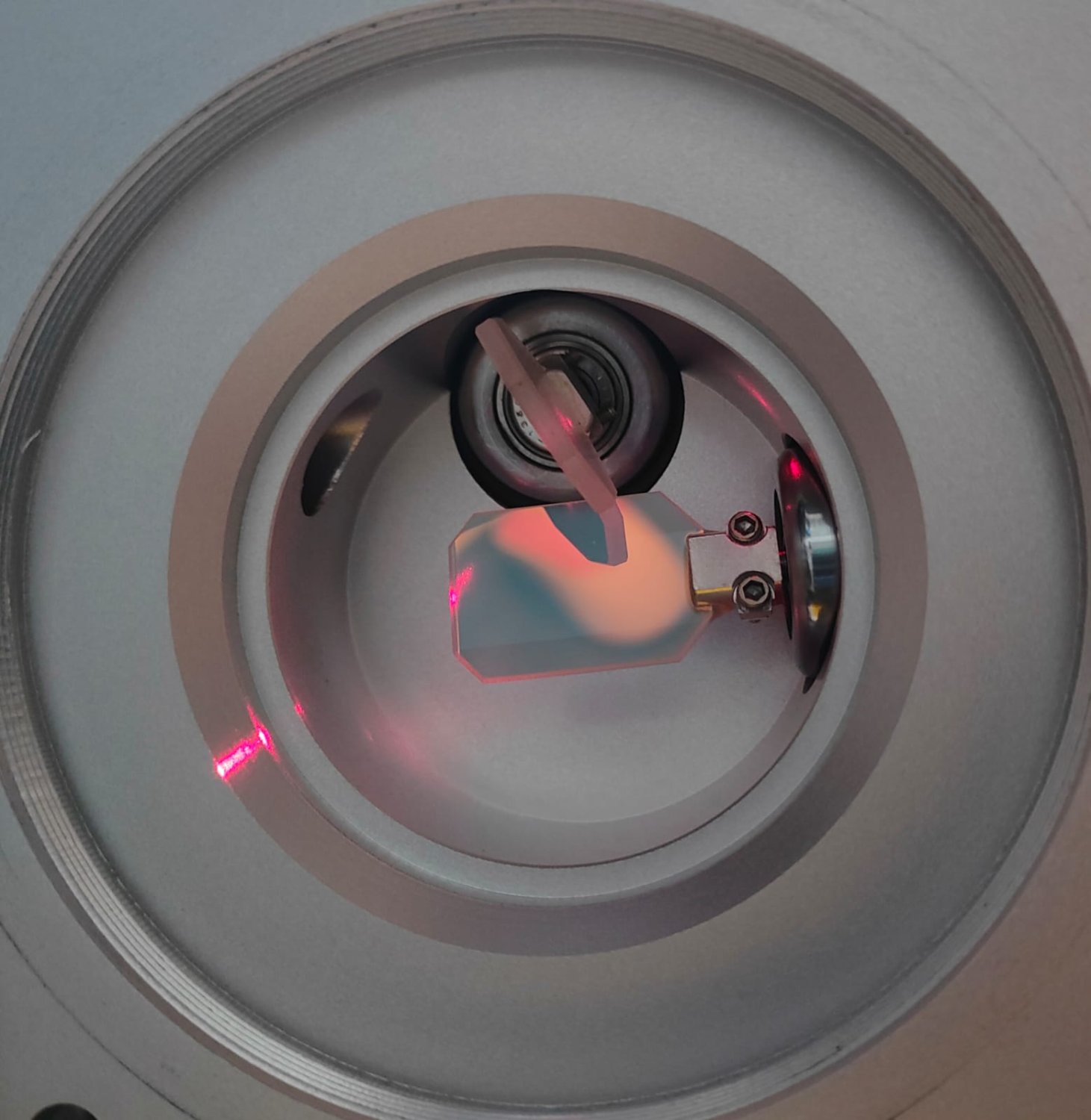

Да при включении санатора загорается луч, сейчас выкрутил линзу и как оказалось луч загорается только светит в сторону((( Видео луча - https://disk.yandex.ru/i/FfmZ8RktI9poRQ
Вложения
BiFoot
Активный участник
Это кто ж так поковырялся? Трассер внешний в вашем случае. Если трассер светит в сторону, то два случая, либо сбиты механические настройки, либо не работает сканатор. Пожалуй, со сбитой механической настройкой луч был бы не виден. Основной луч ищите там же, где трассер, они оптически совмещены на зеркале, насколько точно, частный случай, но достаточно по направлению. Ошибка максимум в пару-тройку мм на столе. Проверяйте сначала БП сканатора, самый маленький 15 В. Либо плата сканатора сдохла. При включении зеркала в таком положении, после инициализации они поворачиваются так, что луч фокусируется в центр поля. Этот процесс хорошо видно. Разбирайтесь со сканатором. Основной луч следа на ободе не оставит потому, что сильно расфокусирован. Не спешите отдавать БП от лазерного блока, либо новый купите. Надеюсь, у вас ума хватило не смотреть туда глазами? Кстати, камера телефона видит длину волны основного лазера, там хоть и стоит инфракрасный фильтр, но недостаточный чтобы подавить ИК излучение полностью.
BiFoot
Активный участник
Так камера телефона видит луч без линзы. Светит луч на ИК детектор, глаз видит эту картинку как салатовое пятно на чувствительном слое детекторе. Без детектора та же картинка будет. Диаметр пятна где то 6-7 мм.
Кстати, сфокусированным лучом на этот детектор не стоит не стоит, уже при небольшой мощности может прожечь. Я как то попробовал, пока выдергивал, остался черный след. Попробовал смыть спиртом след, вовремя заметил, что спирт хорошо растворяет чувствительный слой.
В основе детектора фосфорный пигментный порошок https://aliexpress.ru/item/1005007166098738.html самый яркий тот самый салатовый.
marsen
Новый пользователь
Не кто не ковырялся, до аварии все норм было.
Блок питания проверен, все напряжения в норме +15,-15.
BiFoot
Активный участник
Смысла нет. Что вы там увидите? Что сделать можете? Одна радость, похоже что лазерный блок жив. Что делать со сканатором, это отдельный вопрос. У вас какая модель? Может есть смысл купить новый? Тут вопрос неоднозначный.
Проверяйте работу сканатора, без участия источника. Сначала надо убедиться что зеркала работаю. Оба! Для этого, создайте в программе большой квадрат(например 10х10см.) и в настройка малую скорость гравировки. Включайте режим гравировки и посмотрите(не глазаими!) камерой от телефона на зеркала. Должны двигаться оба зеркала.
marsen
Новый пользователь
sino-galvo sg7110
BiFoot
Активный участник
Извините за подозрения в варварстве.
BiFoot
Активный участник
А за счет чего зеркала вертеться будут? Там, похоже, не идет инициализация, Зеркала в крайнем положении, как это бывает при включении, после инициализации они встают в центр. Тут они не инициализируются. моторы, похоже, в норме, иначе они болтались бы в любом положении. Значит, управляющая плата, коль БП выдает штатные напряжения. Можно отключить основную плату управления и посмотреть идет ли инициализация. С источниками, кроме блока лазеров, там, похоже, все в норме.
BiFoot
Активный участник
Marsen, проверьте как ведут себя моторы зеркал во включенном и выключенном состоянии. В выключенном они должны свободно болтаться, во включенном фиксироваться в одном положении. Больших усилий применять не надо, просто меняют они свое положение или нет. За глазами следите, чтобы под луч не попасть.
Перенастройте(правильно) параметры зеркал/поля в настройках.
BiFoot
Активный участник
Не самый дорогой.
BiFoot
Активный участник
А как перенастроить, если луч в крайнем положении и не в поле? И выходить из этого положения категорически не хочет. Есть маловероятный вариант, что в этом положении его держит основная плата, но это именно маловероятный вариант. Да и настройки уйти не могли. Опять же, предел настроек слишком мал для такого глюка.
marsen
Новый пользователь
Запустил гравировку квадрата, не заметил что бы зеркала двигались, но луч наверное попал на стоящий рядом принтер и у него стал плавиться корпус
https://disk.yandex.ru/i/gLFmYw-LG87j-Q
marsen
Новый пользователь
Так и есть
