Установка лазерного гравера Halk60

[halkru]

ЛАЗЕРНЫЙ СТАНОК - С НАМИ ПРОСТО!​

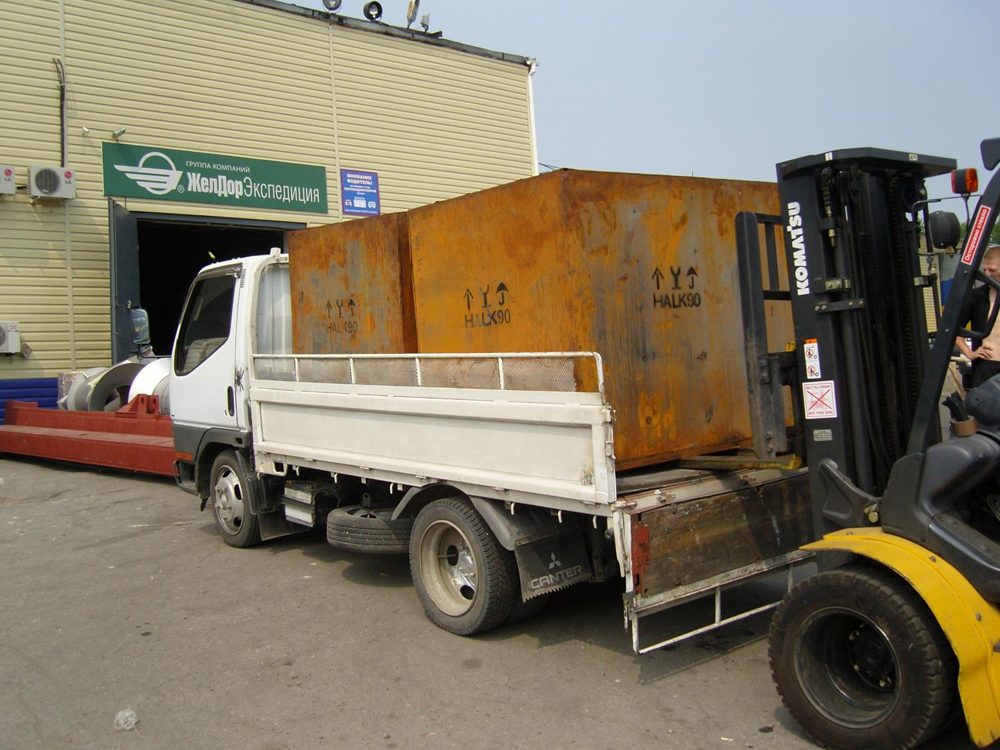

При получении станка в Желдорэкспедиции не забудте доверенность на получение если юридическое лицо, если физическое - паспорт.



[halkru]

Т.к. станки поставляются в металлической упаковке, для вскрытия вам понадобиться "болгарка"



[halkru]

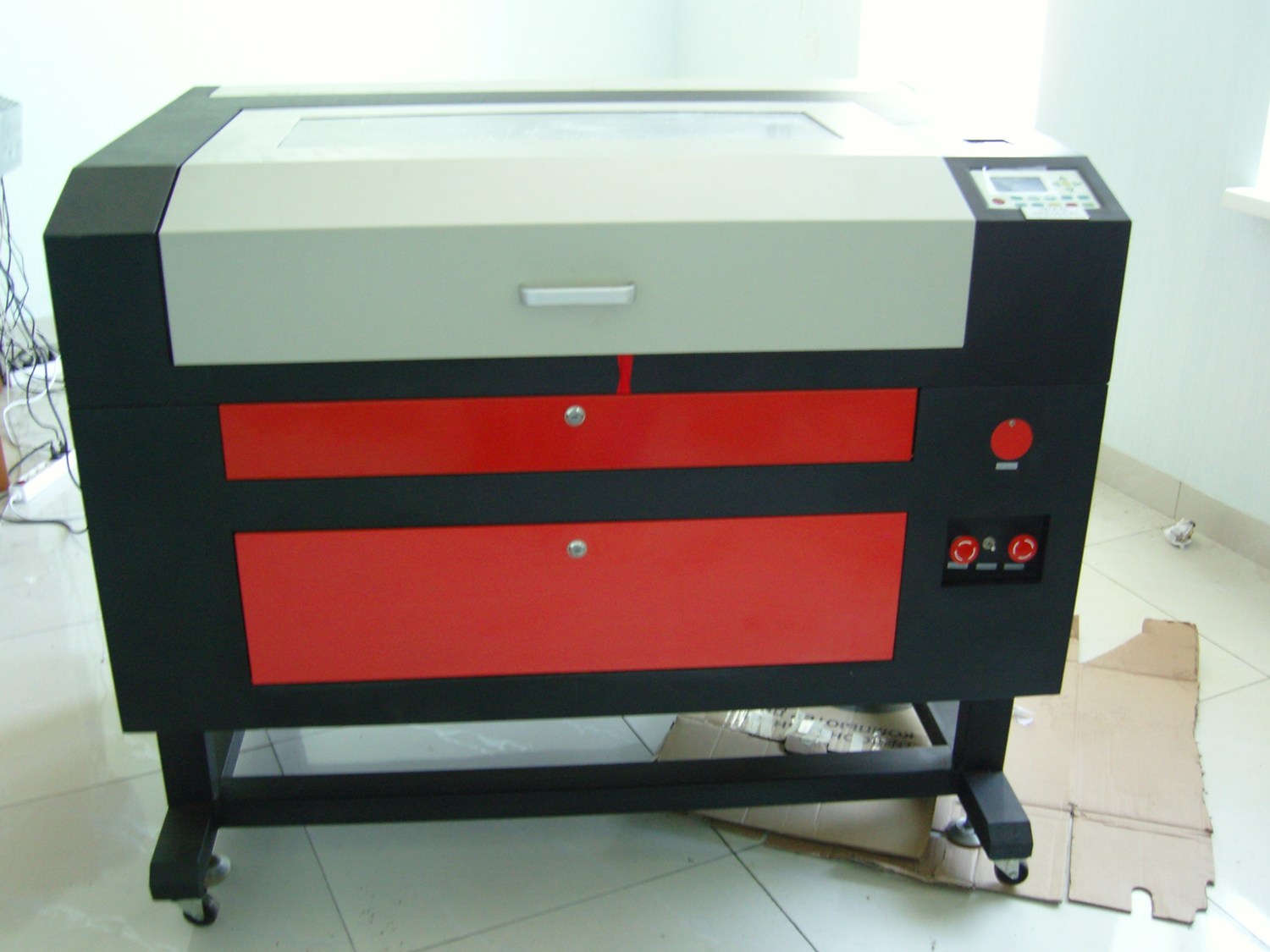

Заносим в помещение :shock: (вес - 240 кг.)



[halkru]

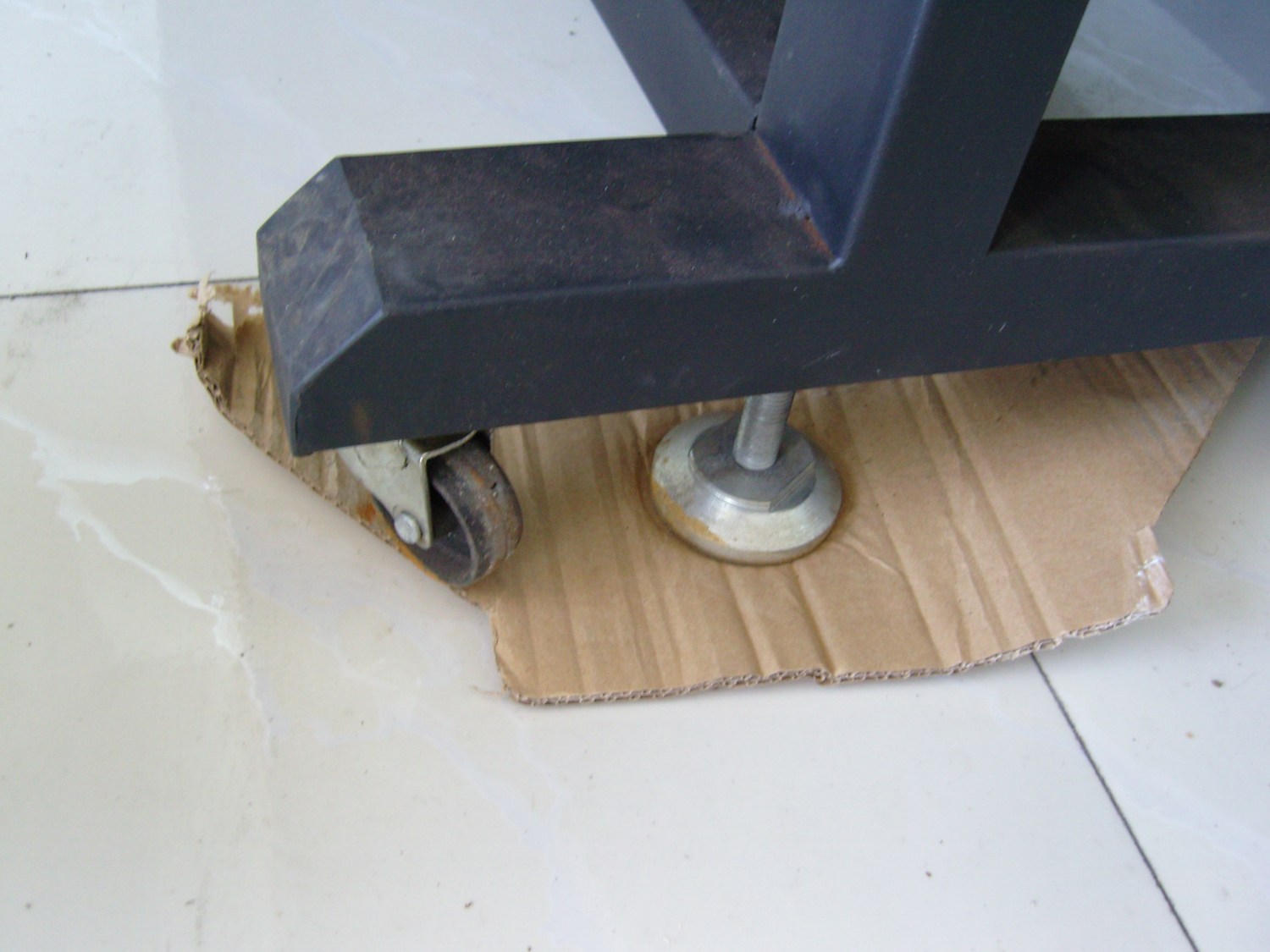

Ножки - двойные, для передвижения в помещениии и дальнейшей фиксации и горизонтального выравнивания



[halkru]

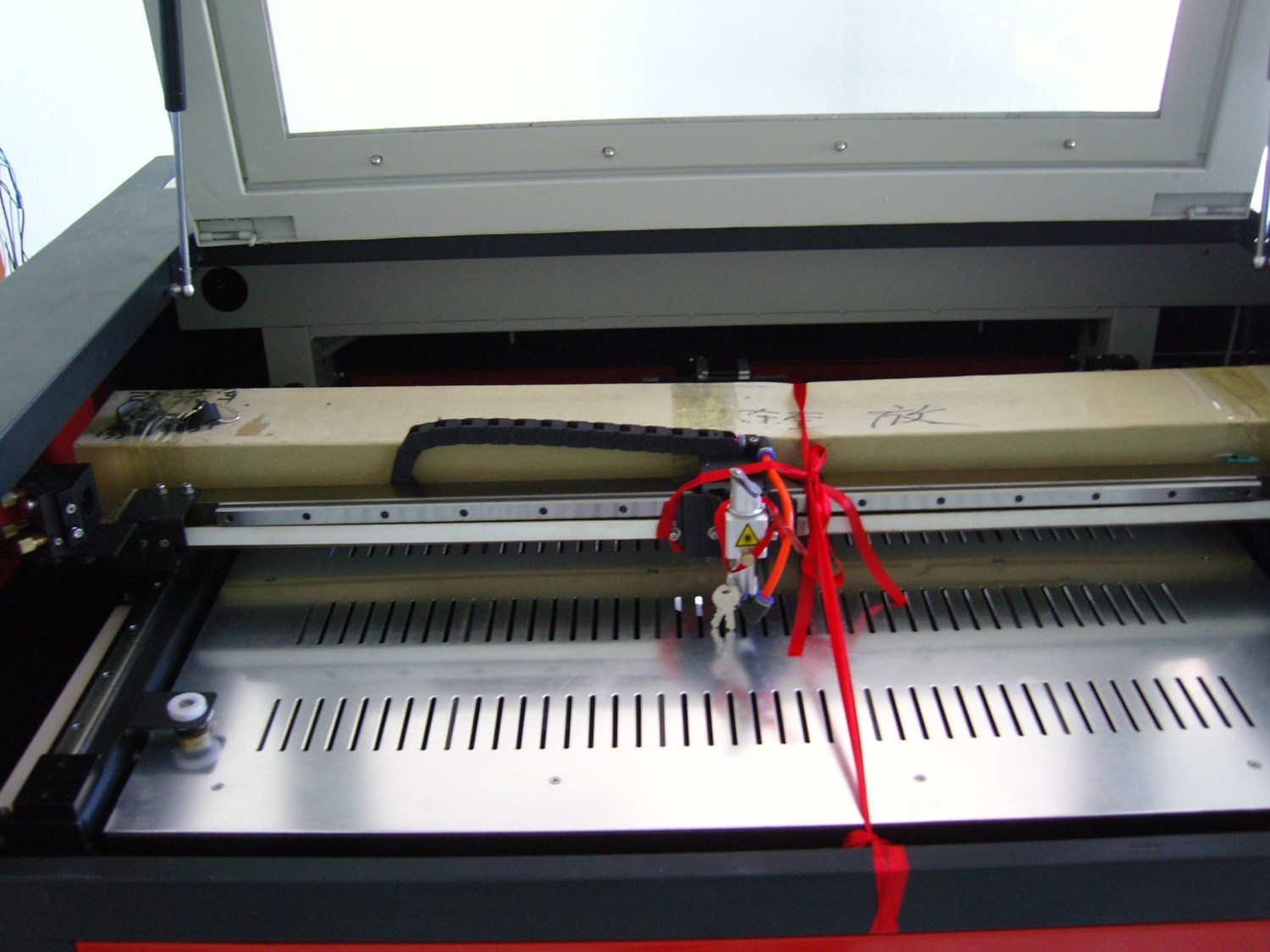

Открываем крышку - проверяем - лазерный излучатель (слева на коробке - эластичные манжеты - крепления), на красной тесемке - ключи для доступа внутрь станка



[halkru]

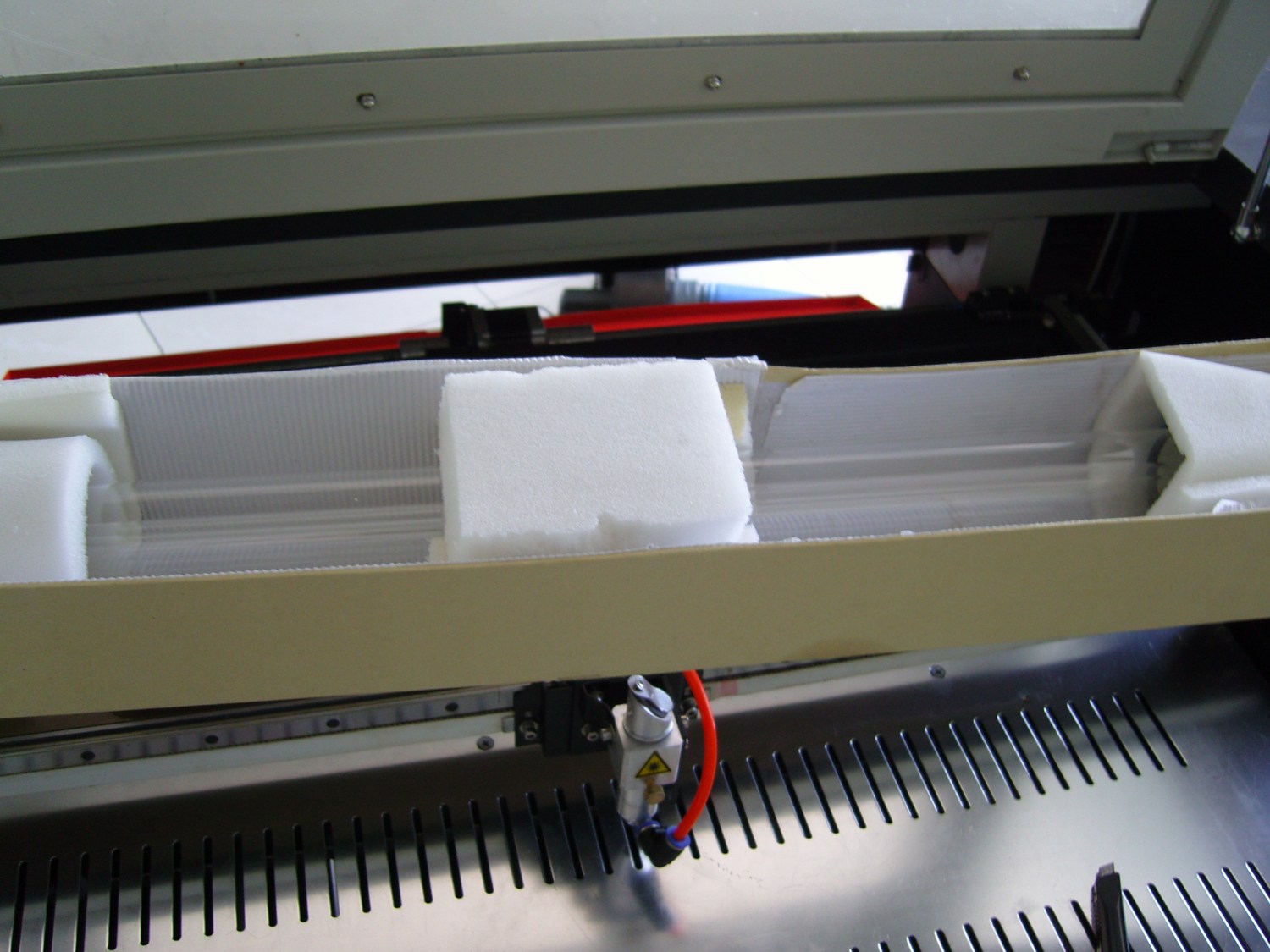

Открываем упаковку с лазерным излучателем - осматриваем на предмет повреждений. Отдельно упакованный излучатель позволил исключить его повреждение, как бывало ранее (3 года назад), в случае ее монтажа на заводе.



[halkru]

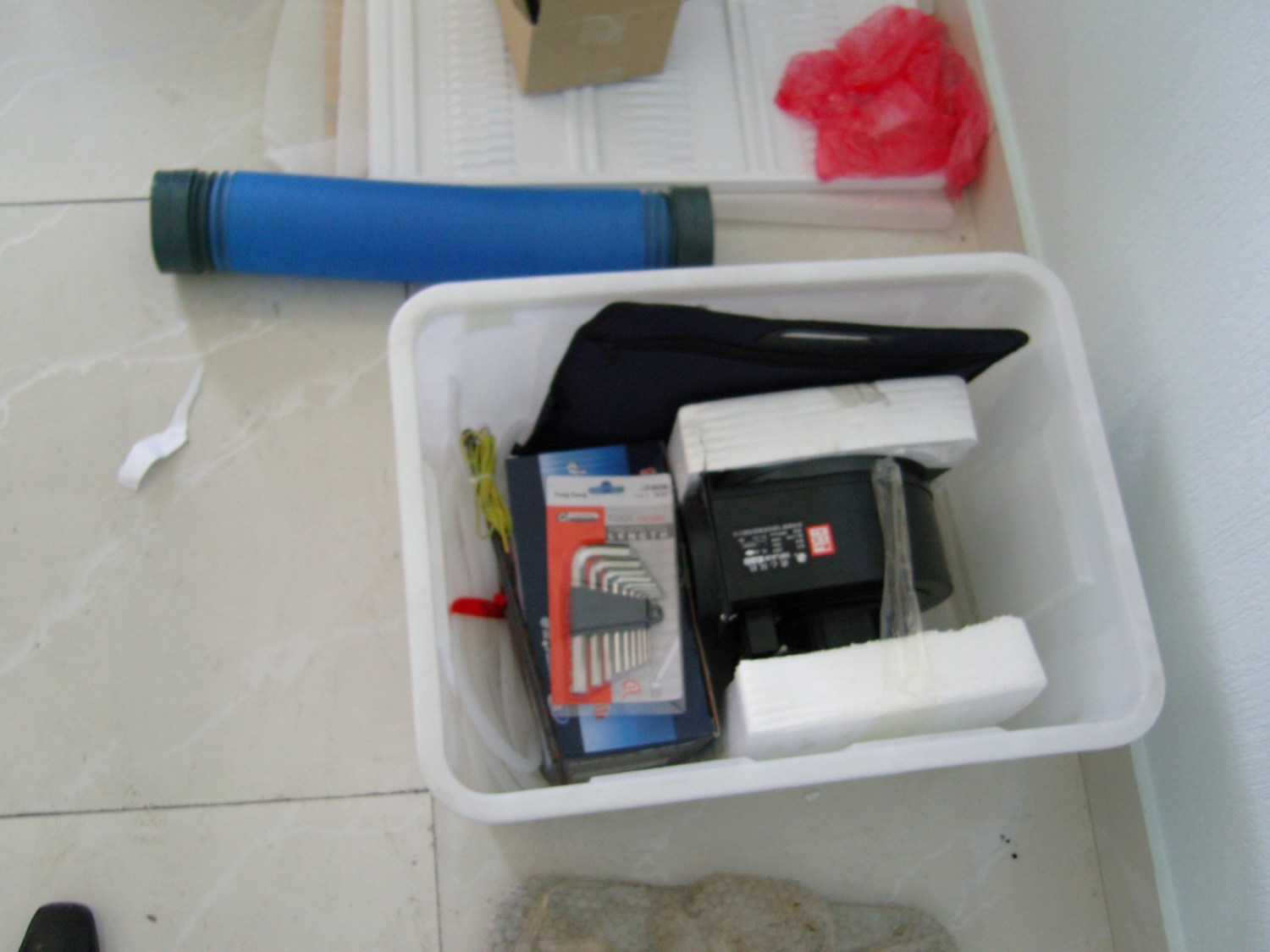

Проверяем комплектацию. Комплектующие сложены в емкость для охлаждающей воды, и состоят из:
1. Емкость для охлаждающей воды+крышка с вентилятором+погружной насос
2. Воздушный компрессор для подачи сжатого воздуха в зону обработки
3. "Улитка" - мощный центробежный насос для удаления продуктов горения из станка
4. Соединительные провода 220 в - 2 шт
5. Соединительный USB провод
6. Шланги для охлаждающей воды и подачи воздуха - 3 шт
7. Гофра - для соединения станка с "улиткой" и вывода наружу - 3 шт
8. Набор гаечных ключей 9 шт - 1 упаковка, для некоторых видов регулировки
9. Инструкция по эксплуатации (на английском)
10. Компакт диск с программным обеспечнием+USB защитный ключ
11. Штырь заземления с проводом



[halkru]

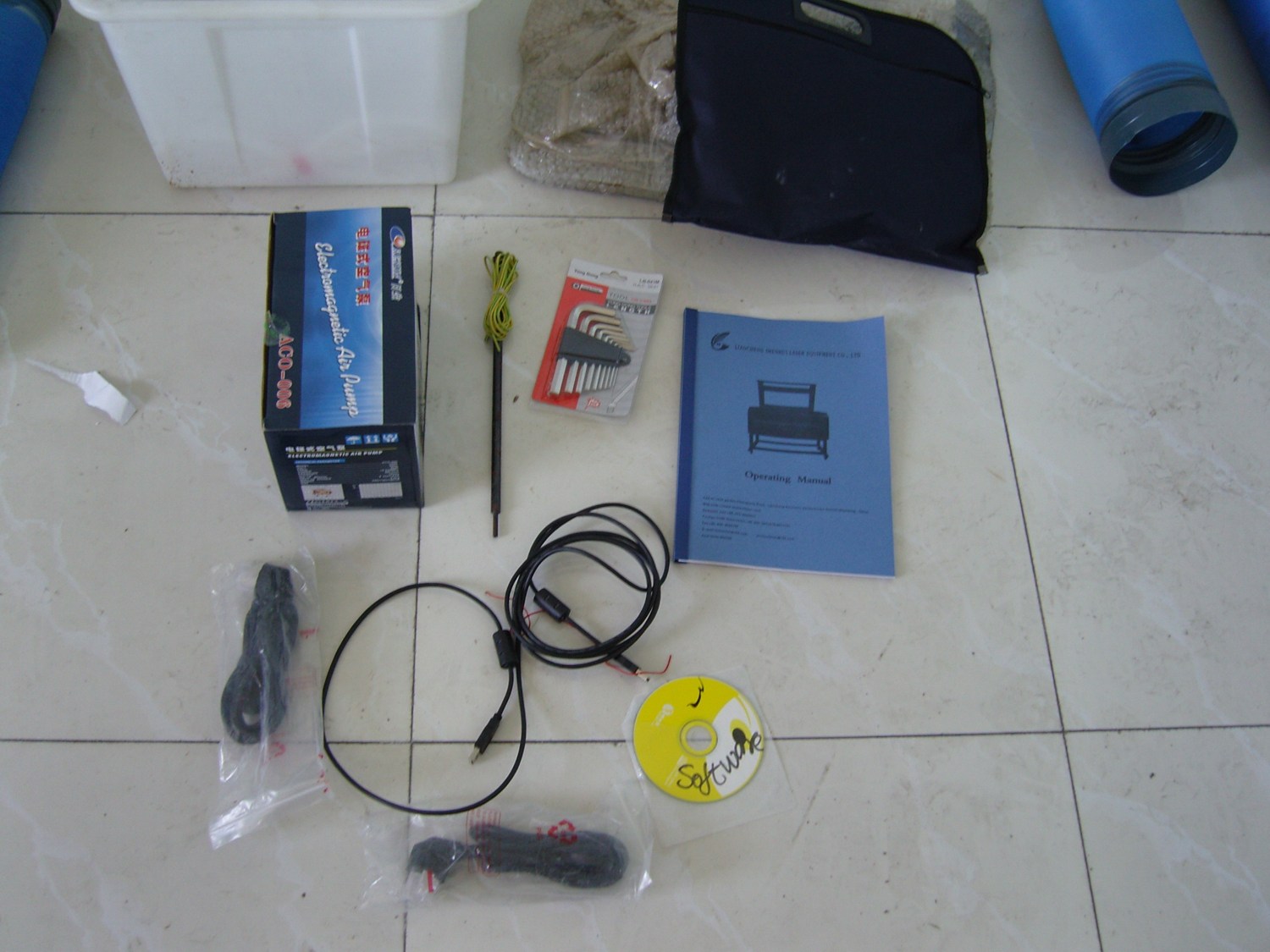

комплектация, воздушный компрессор (в коробке), штырь заземления с проводом, каечные ключи (упаковка), мануал, соединительные провода 220 и USB, диск с программным обеспечением



[halkru]

Комплектация - "улитка" с подсоединенными гофрами



[halkru]

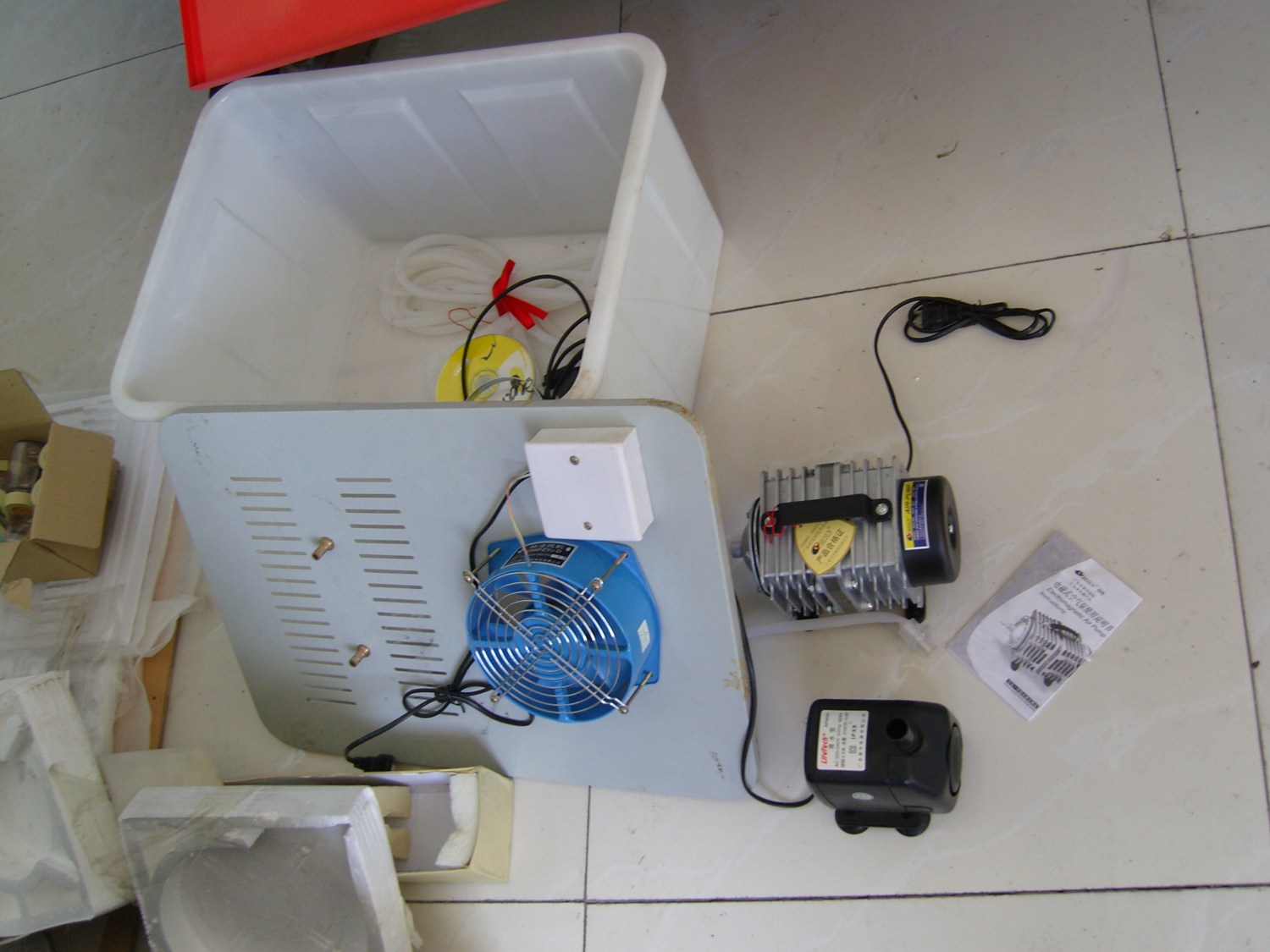

Комплектация - система охлаждения (емкость + крышка с вентилятором + погружной насос), воздушный компрессор, соединительные шланги



[halkru]

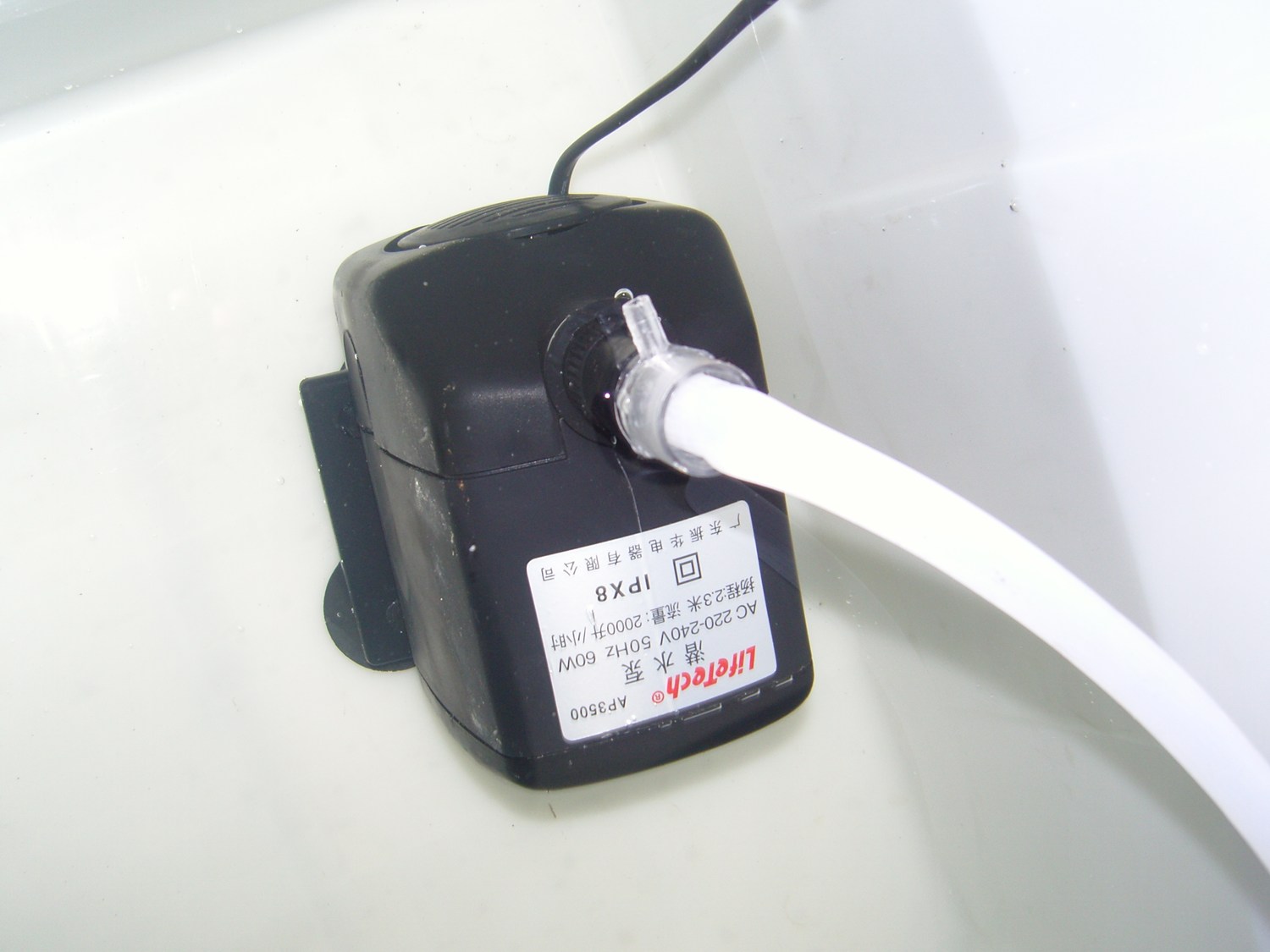

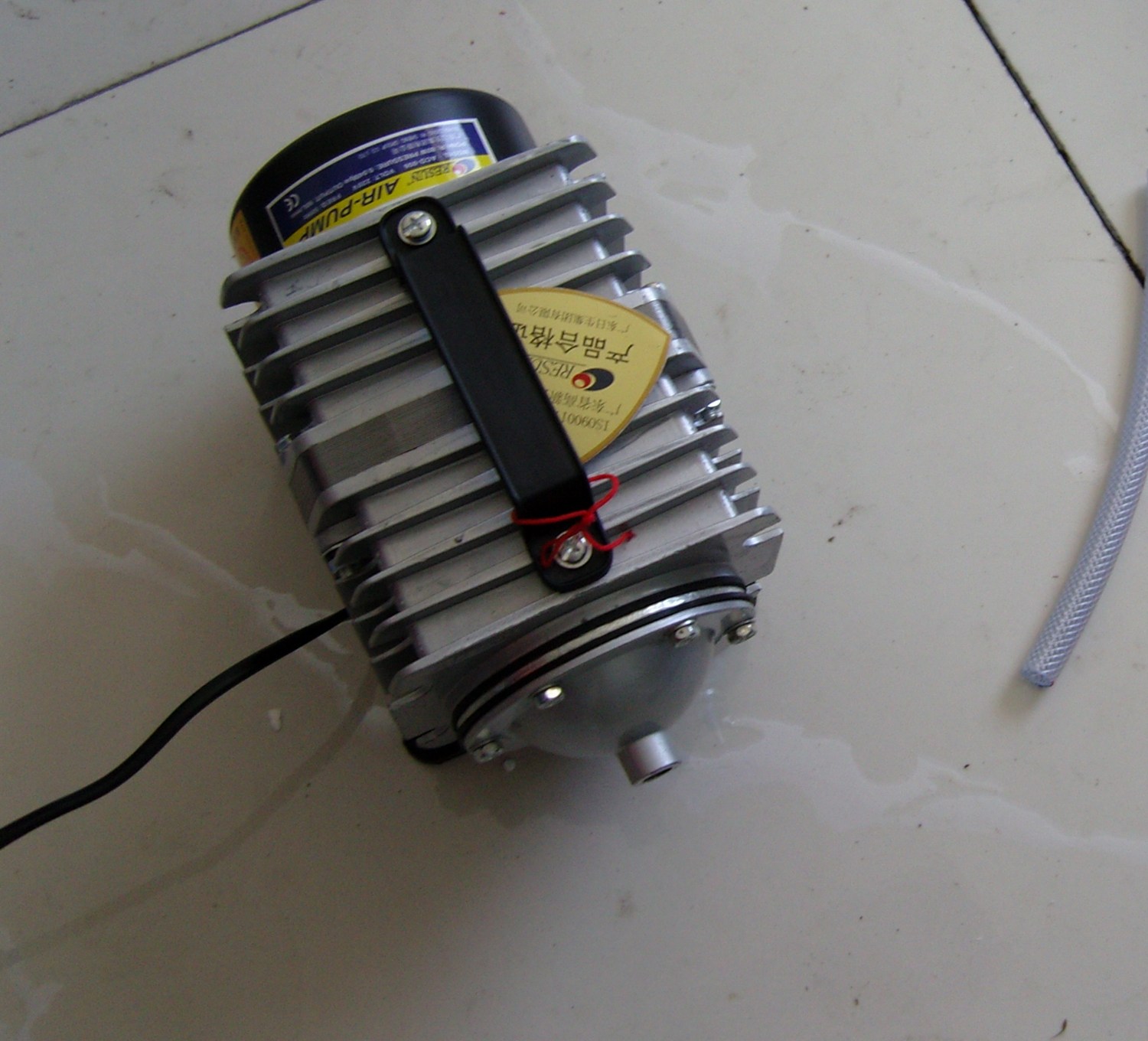

Комплектация - воздушный компрессор, погружная помпа



[halkru]

Далее, рекомендуем открыть все возможные дверцы станка и осмотреть на предмет механических и инных повреждений



[halkru]

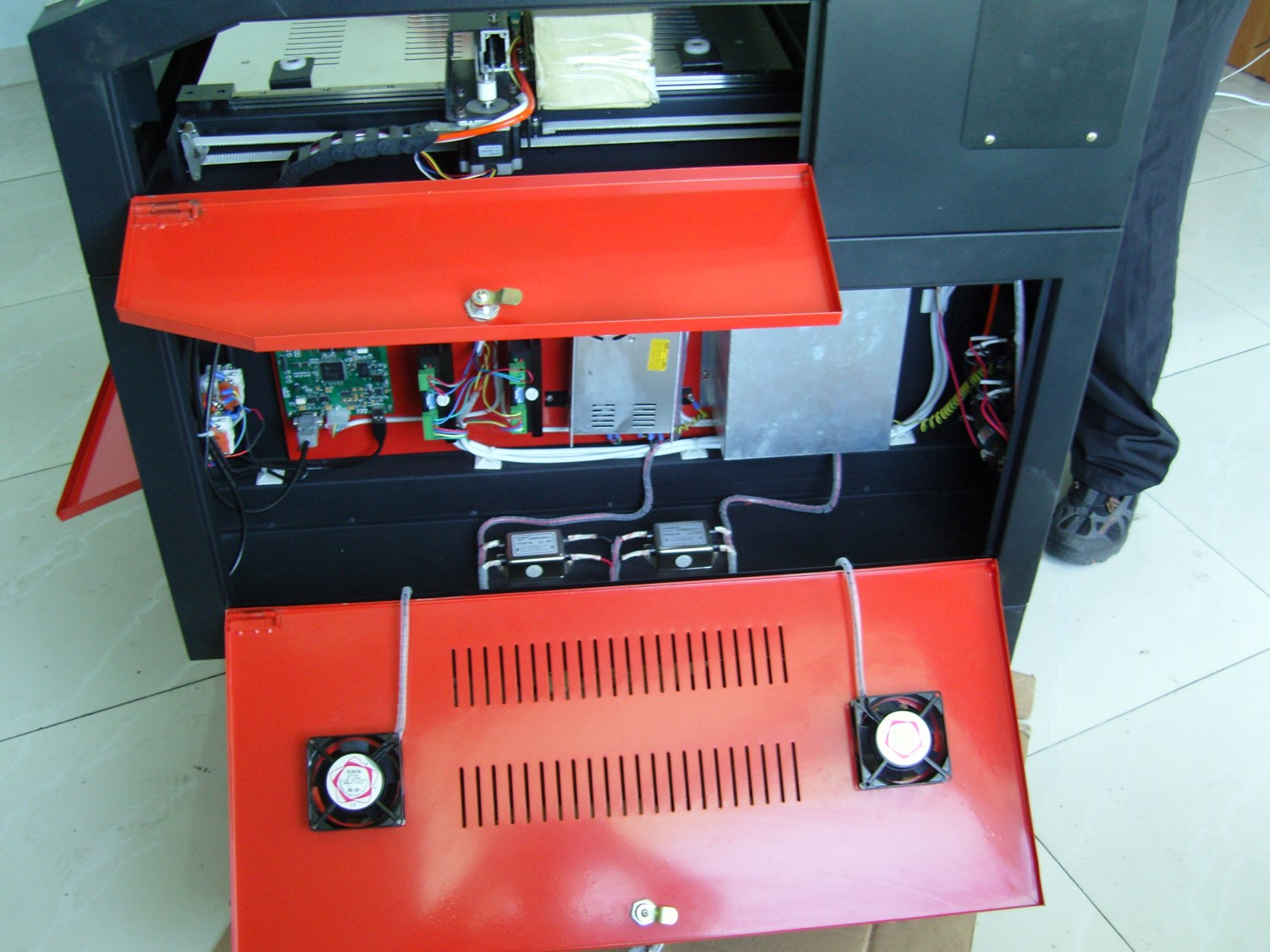

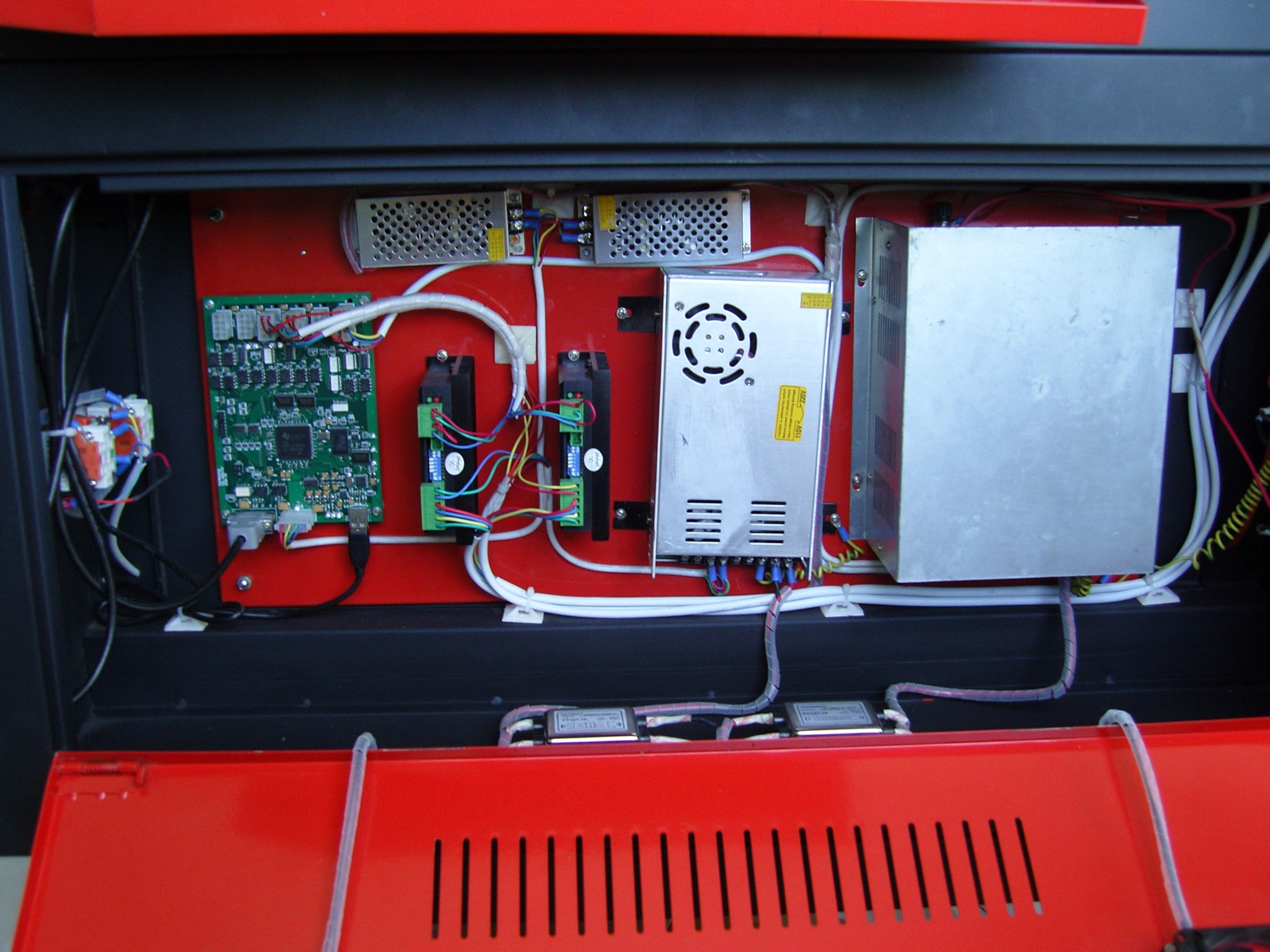

Электрическая часть станка - слева-направо
1. Контроллер USB-DSP (MPC05) - внизу - соединение с PAD платой управления, питание 5 В, USB разъем для вывода подключения наружу. вверху - степ-дир сигналы для Y оси, степ-дир сигналы для Х оси, PWM (широтноимпульсный) сигнал для высоковольтного блока питания излучателя.
2. Драйвера шаговых двигателей по Х,Y координате
3. Низковольтный блок питания (36В), используемый для привода шаговых двигателей посредством драйверов
4. Высоковольтный блок питания лазерного излучателя
5. Сверху - низковольтные источники питания (5в) для USB-DSP контроллера
6. Снизу - два фильтра питающей сети



[halkru]

Вид "раскрытого" станка - открывающиеся крышки спереди и сзади позволяют вмещать безграничный по длинне материал, остальные крышки способствуют простому доступу ко всем элементам станка для легкости в обслуживании.



[halkru]

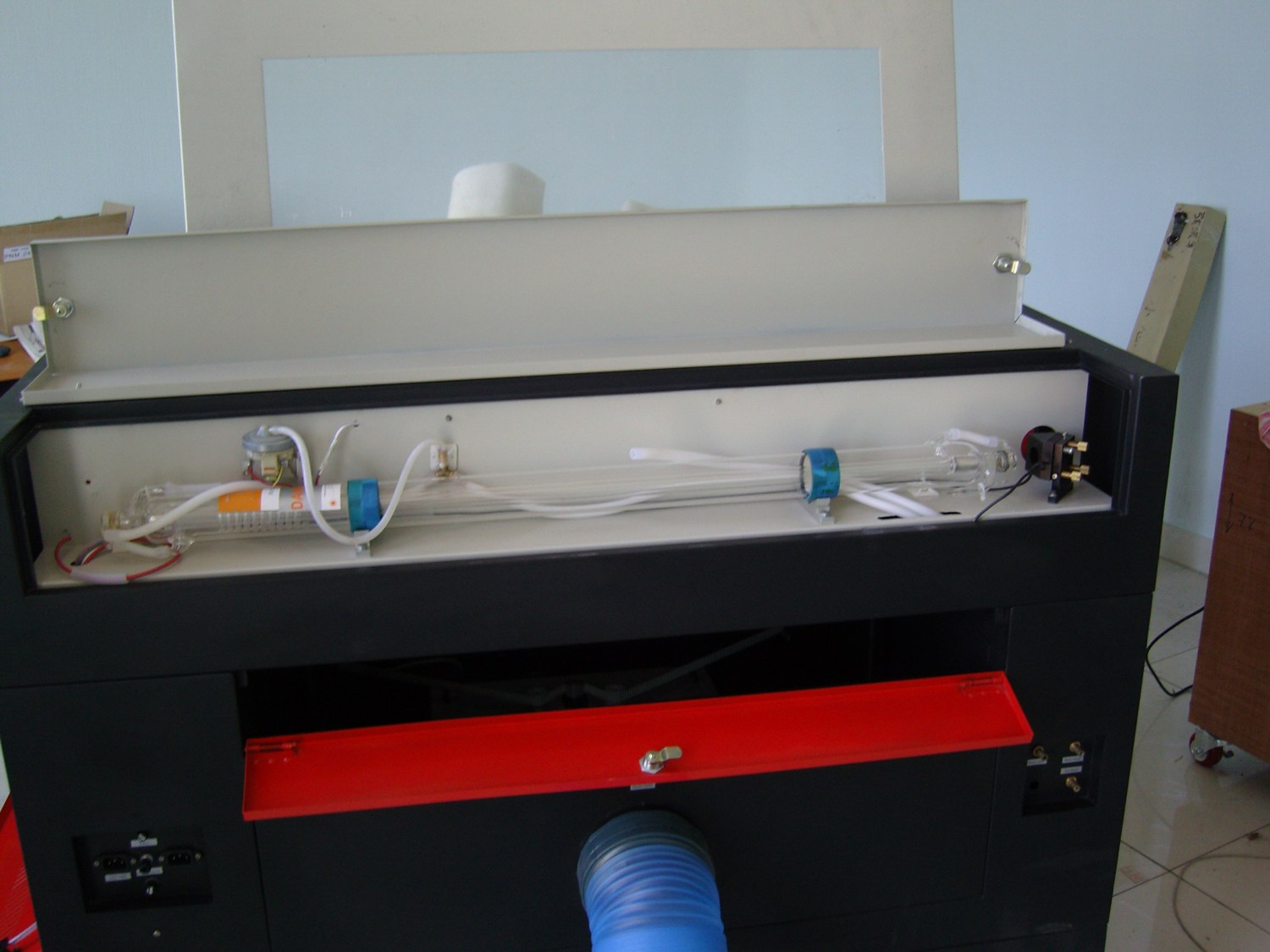

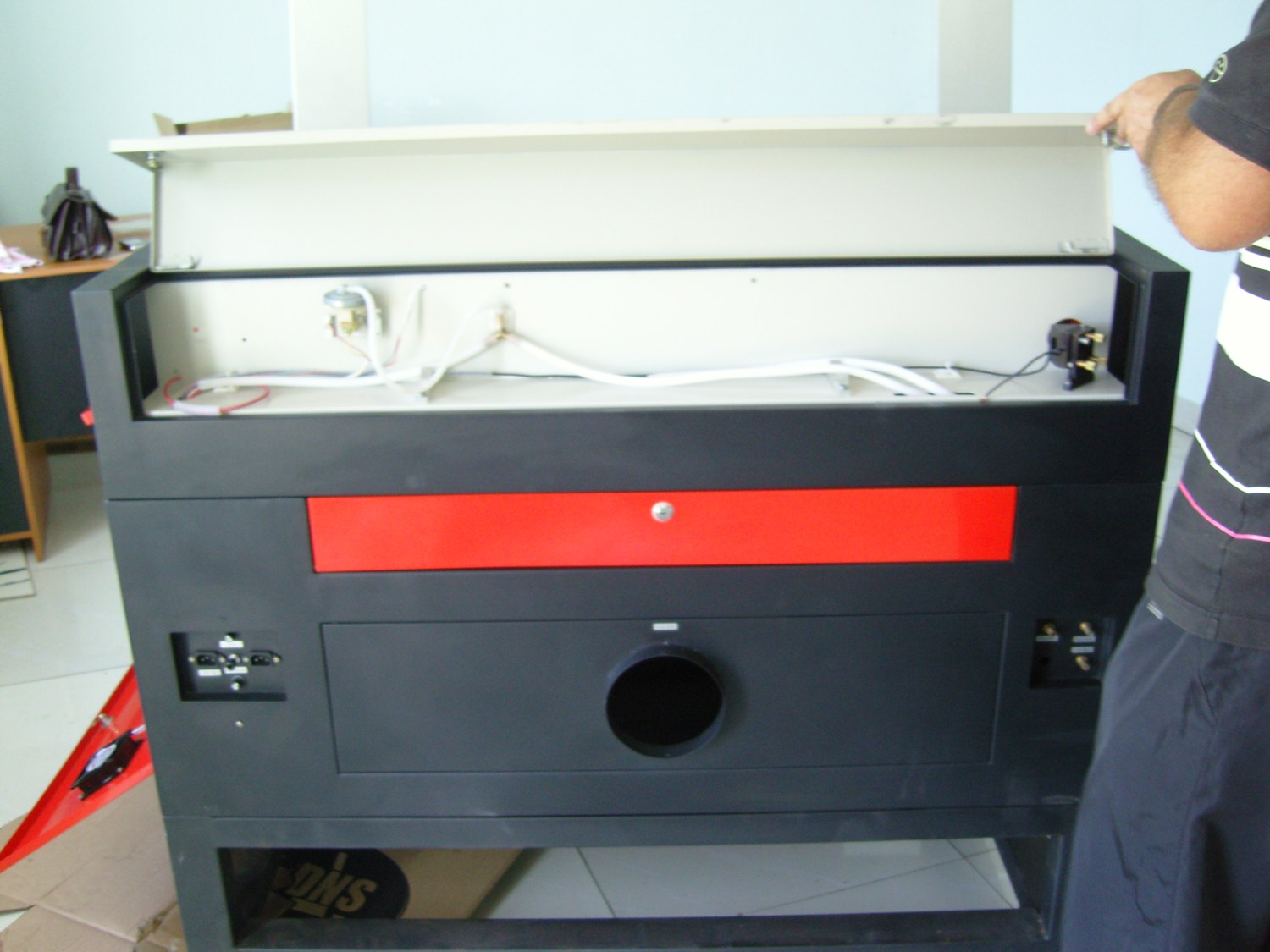

Далее - установка лазерного излучателя. Сзади станка, как показано, открываем верхнюю крышку - это место установки излучателя.



[halkru]

Для установки излучателя имеются две "постели", трубки водяного охлаждения уже проложены.



[halkru]

Укладываем излучатель, очевидно, стороной откуда выходит луч (имеется отверстие) к первому отражающему зеркалу.



[halkru]

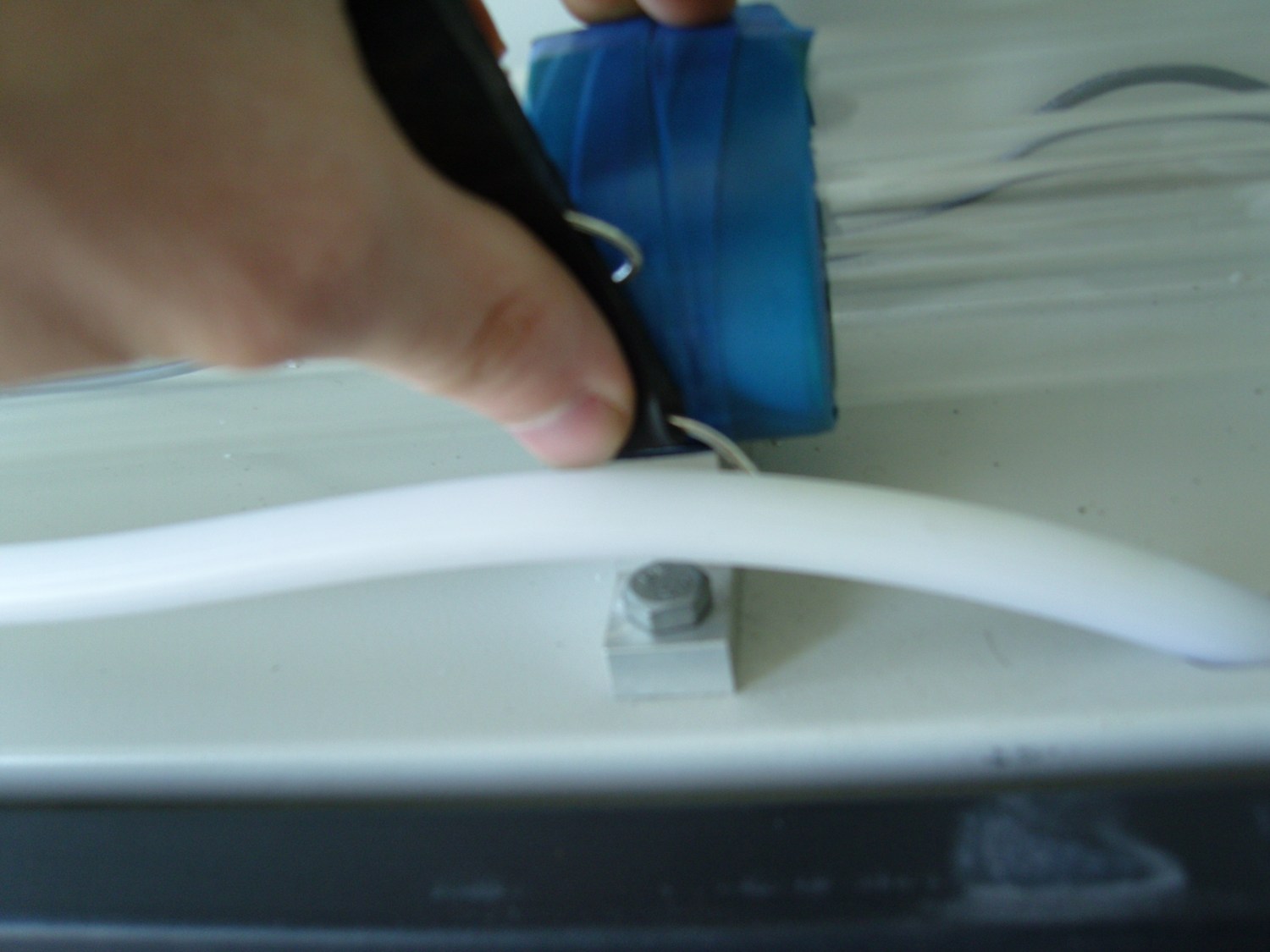

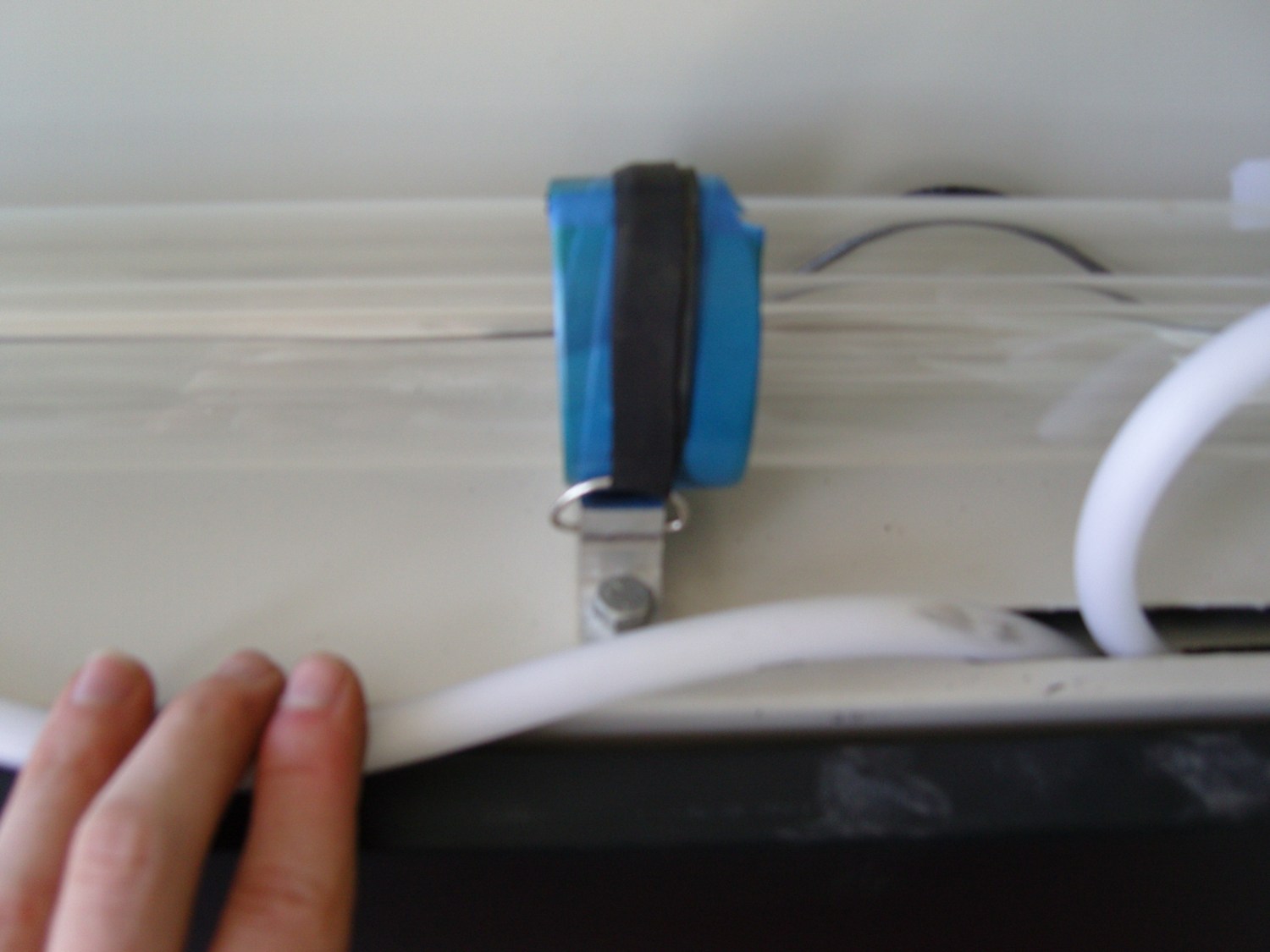

"Пристегиваем" излучатель гибкими манжетами



[halkru]

Аккуратно присоединяем трубки охлаждения к излучателю, еще раз повторюсь - аккуратно



[halkru]

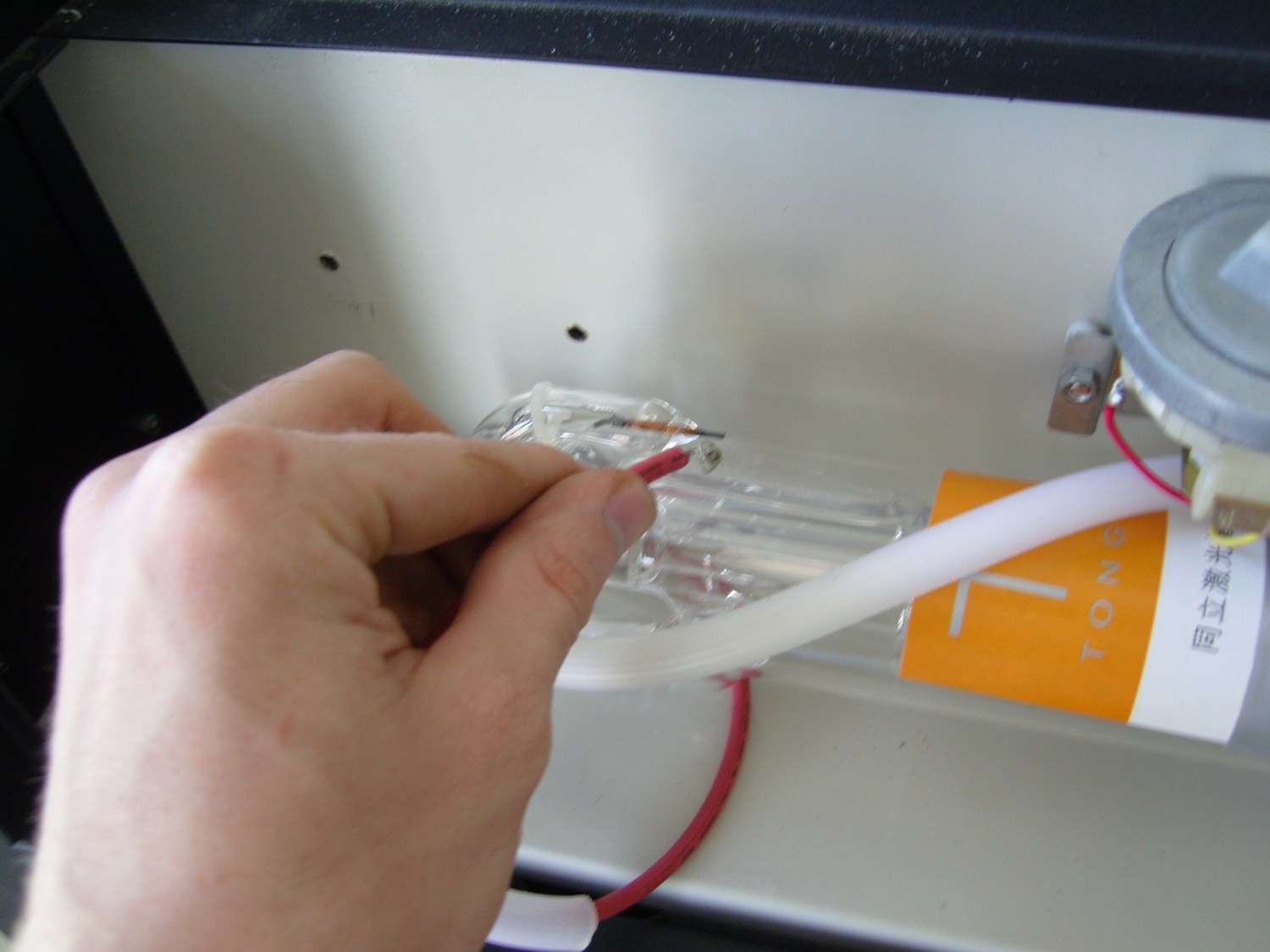

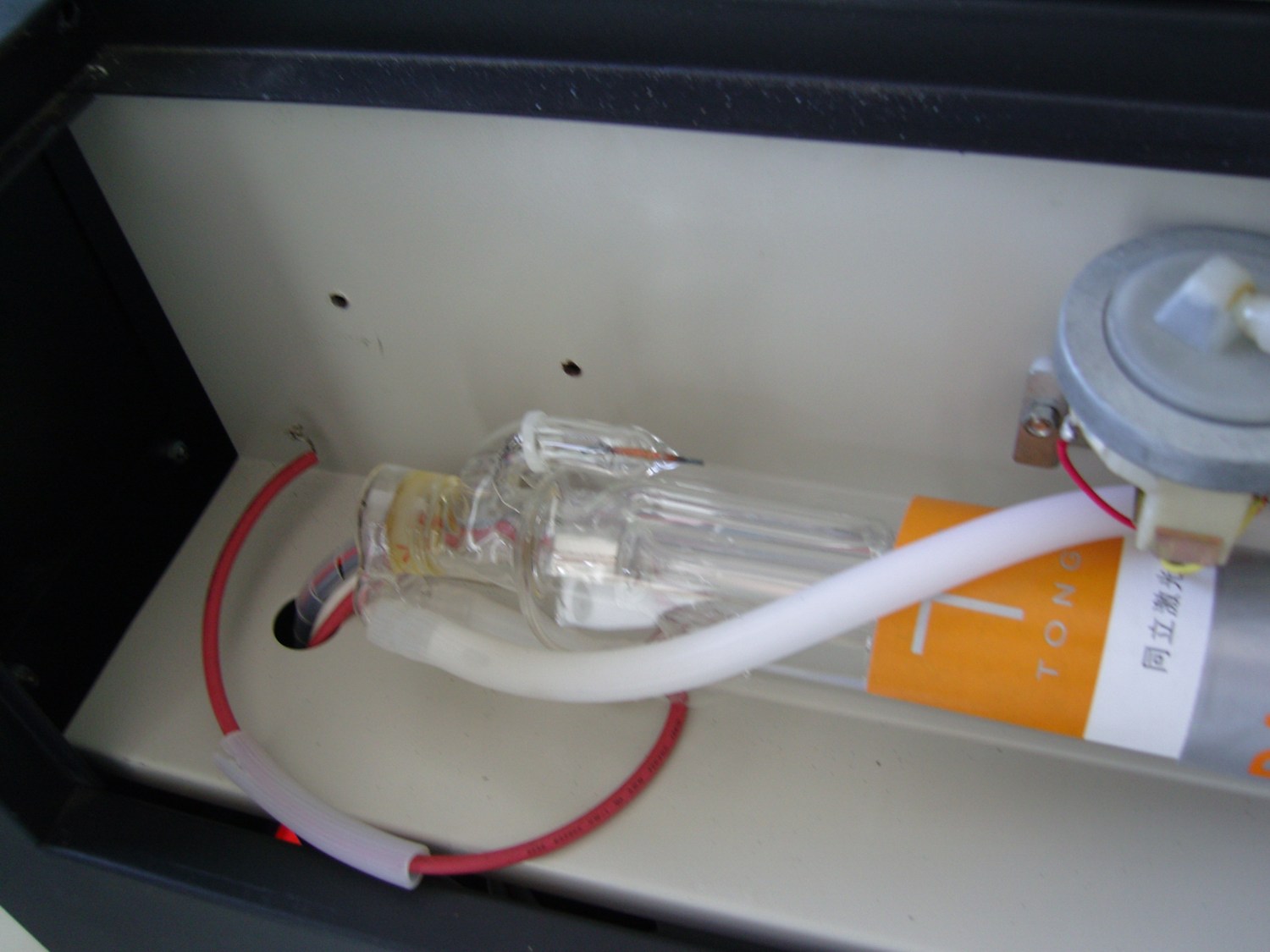

Далее - присоединяем элетрические провода питания лазерного излучателя, один из них - высоковольтный (красный бронепровод), на него желательно заранее одеть отрезок (6-10см) от воздухопроводной трубки (которая идет в комплекте). Оголеную часть провода обматываем вокруг металлического электрода лазерного излучателя. ВНИМАНИЕ - не надо применять пайку или добавлять крепления в виде "крокодила", просто аккуратно наматываем. Зранее одетый отрезок трубки размещаем в отверстии корпуса станка через которое пропущен бронепровод - это дополнительно увеличит электроизоляцию.
