Установка лазерного гравера Halk60

[halkru]

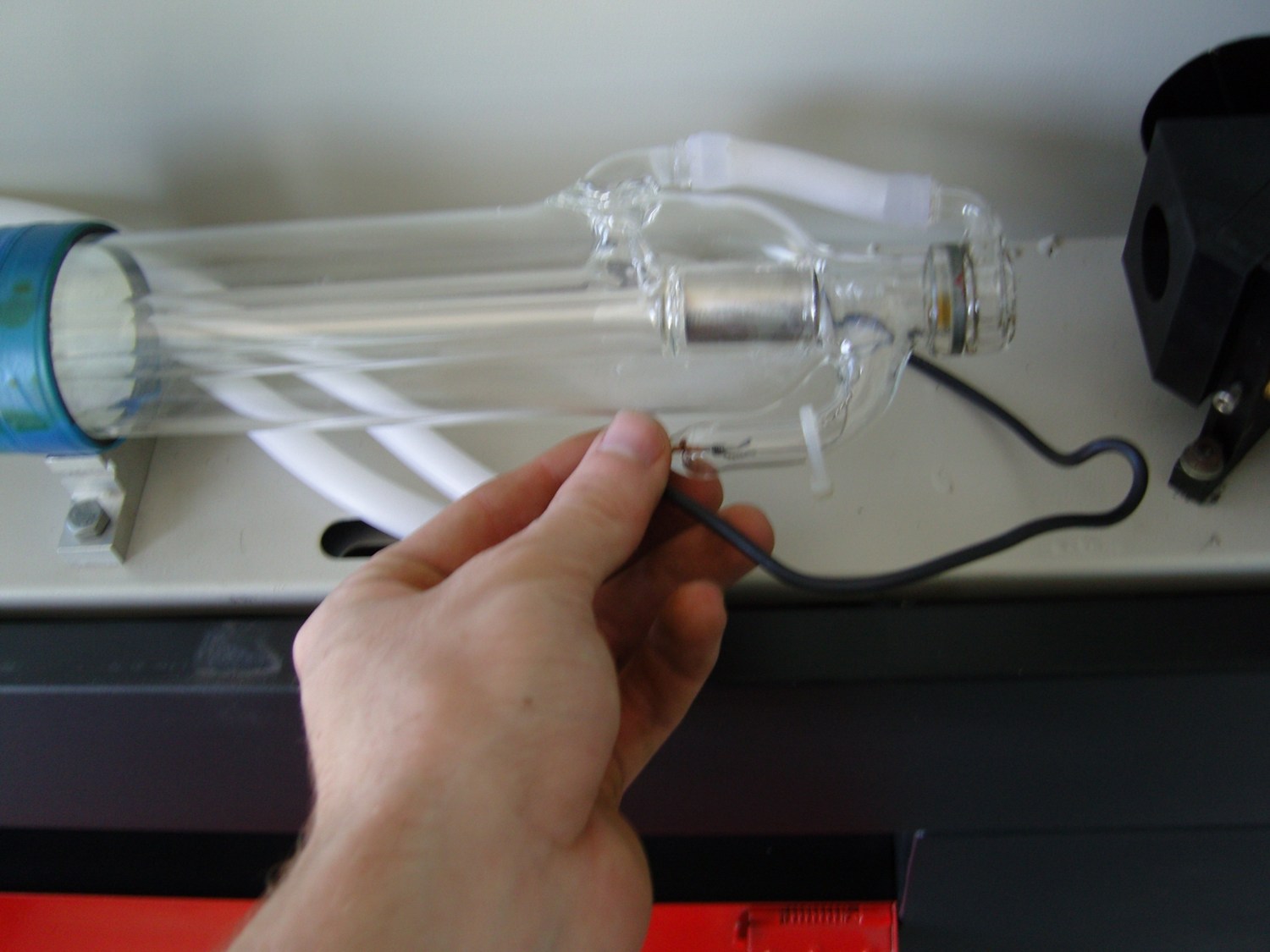

Тоже самое проделываем и с низковольтным проводом.



[halkru]

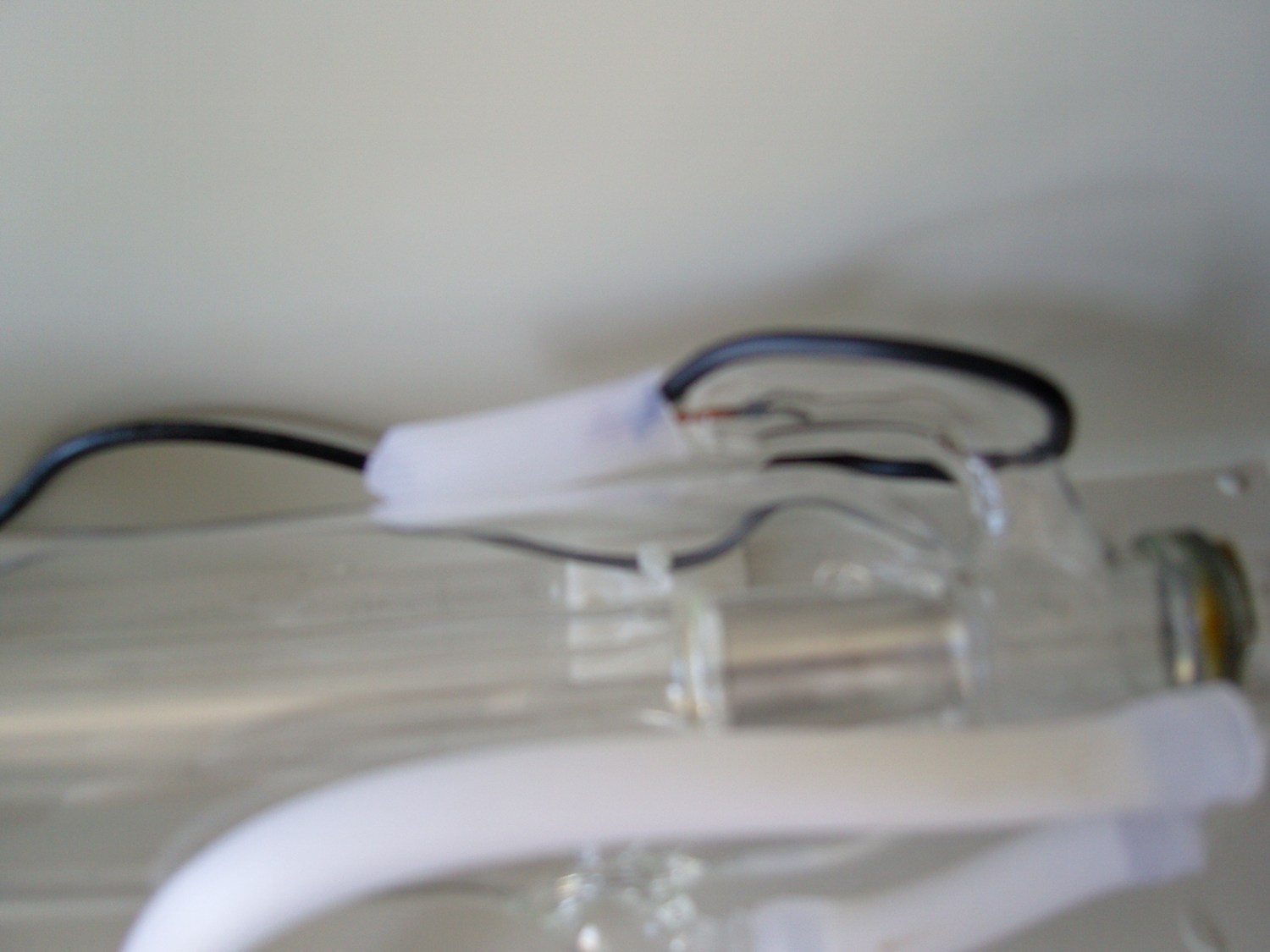

Отрезок трубки 3-4 см аккуратно натягиваем на места соединения электрических проводов с электродами излучателя, с открытой стороны заполняем герметиком - этот вариант создаст хорошую электроизоляцию и избавит Вас от лишних головных болей в будущем при эксплуатации станка.



[halkru]

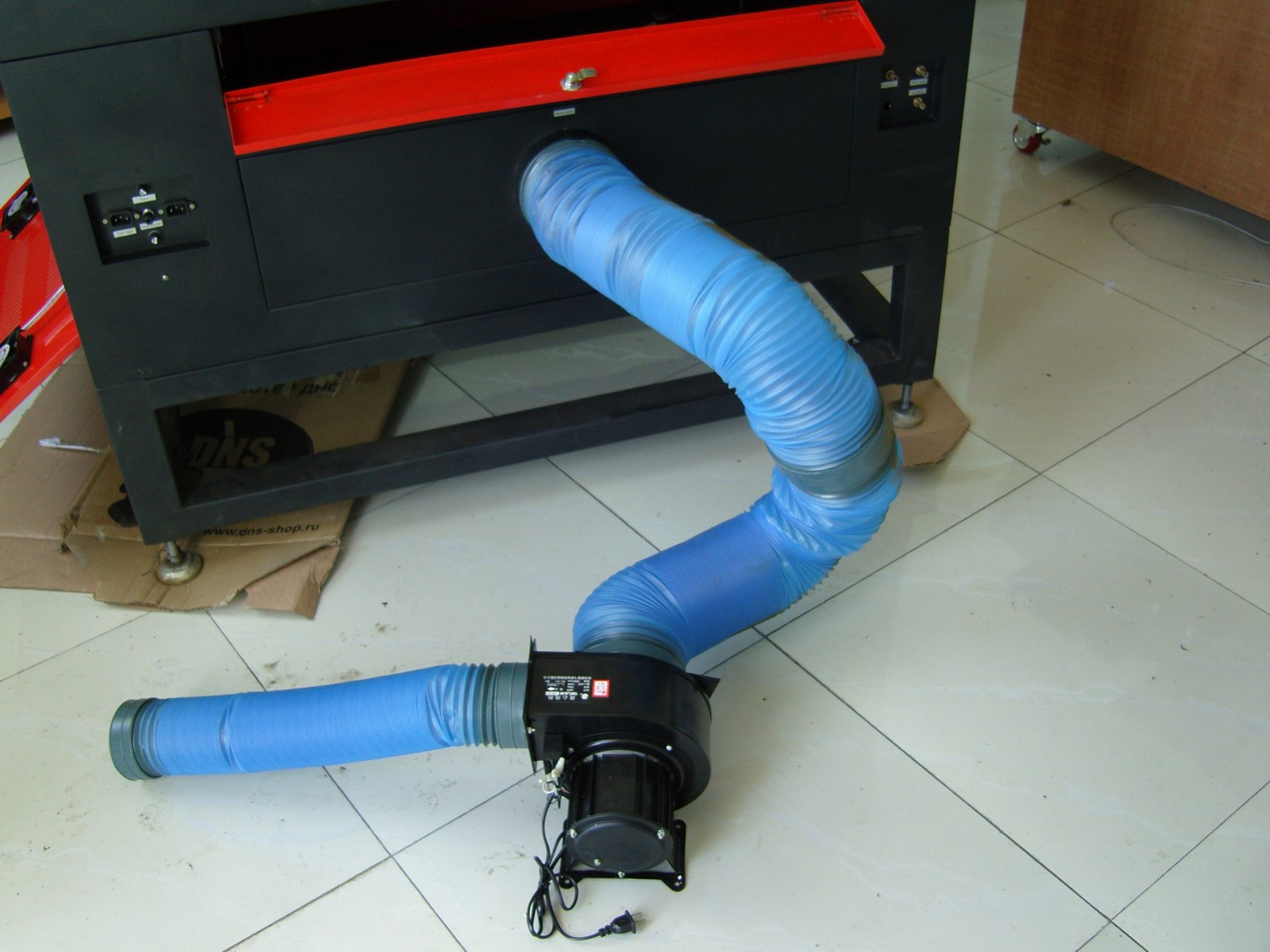

Подсоединяем вытяжной насос



[halkru]

Сзади, справа у станка имеются ниппеля для подсоединения трубок охлаждающей воды и воздуха. Water inlet - вход воды, Water outlet - выход воды, Air inlet - подача воздуха



[halkru]

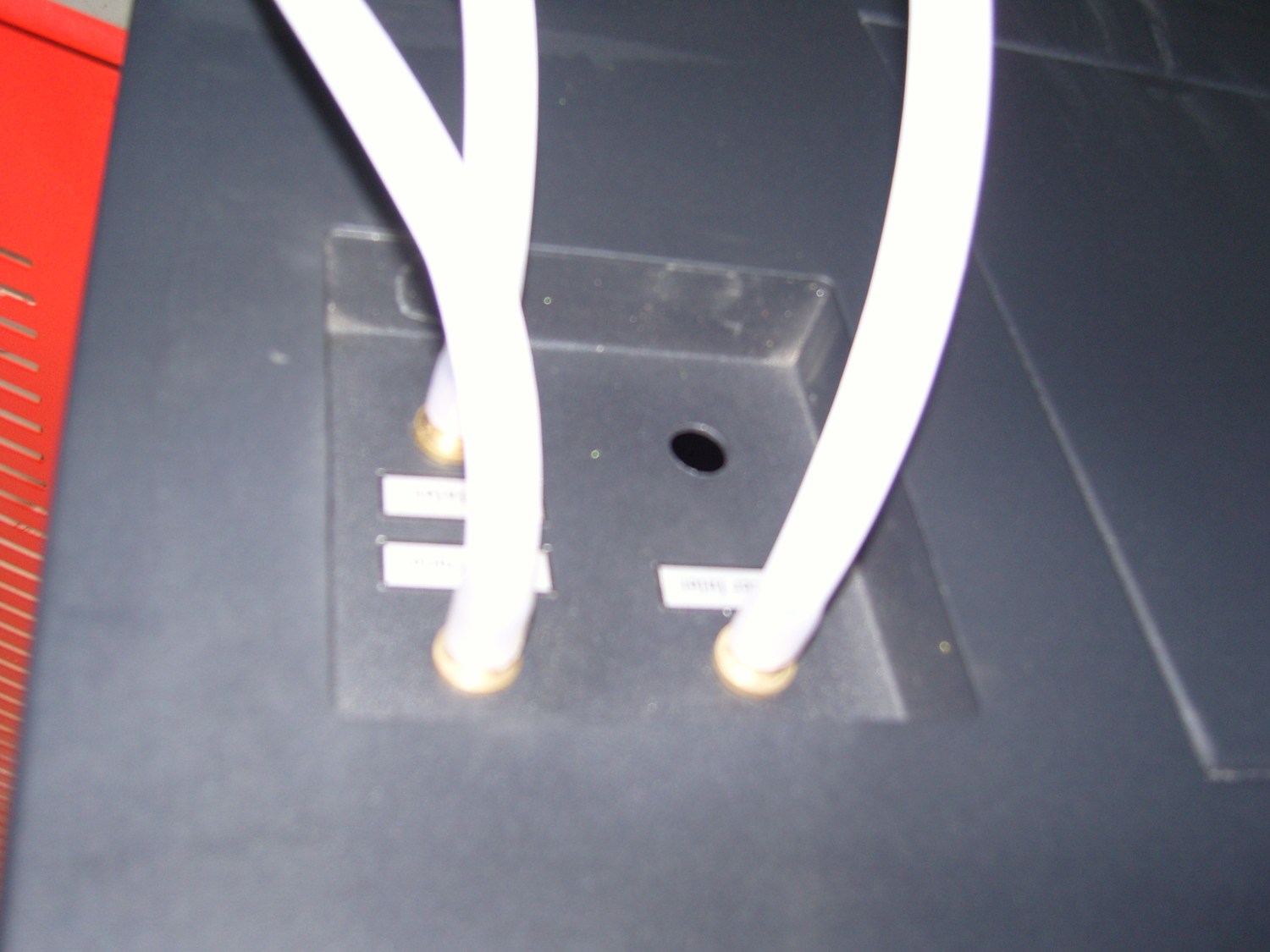

Присоединяем трубки



[halkru]

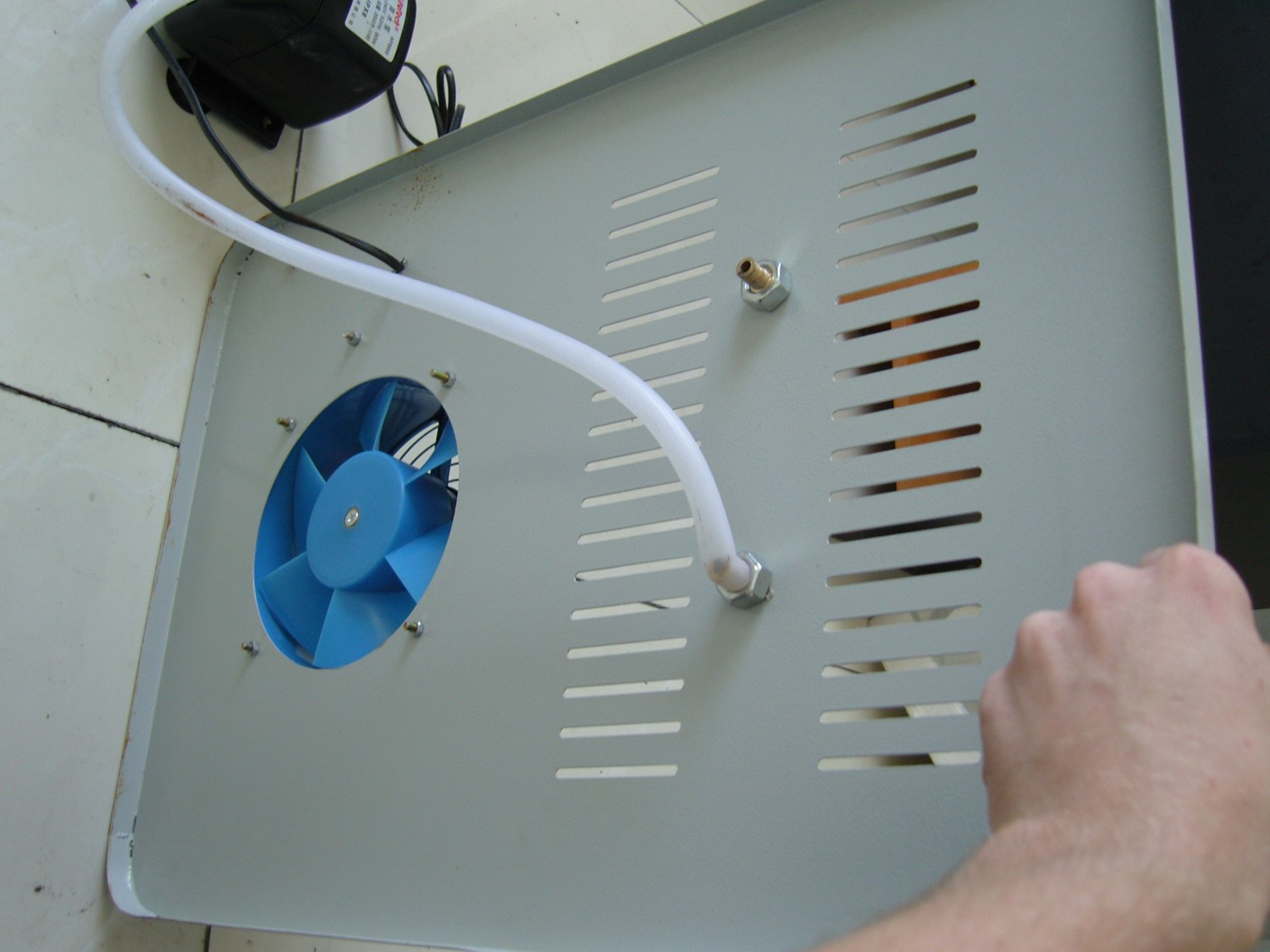

Соединяем трубкой погружной насос с ниппелем крышки емкости для воды



[halkru]

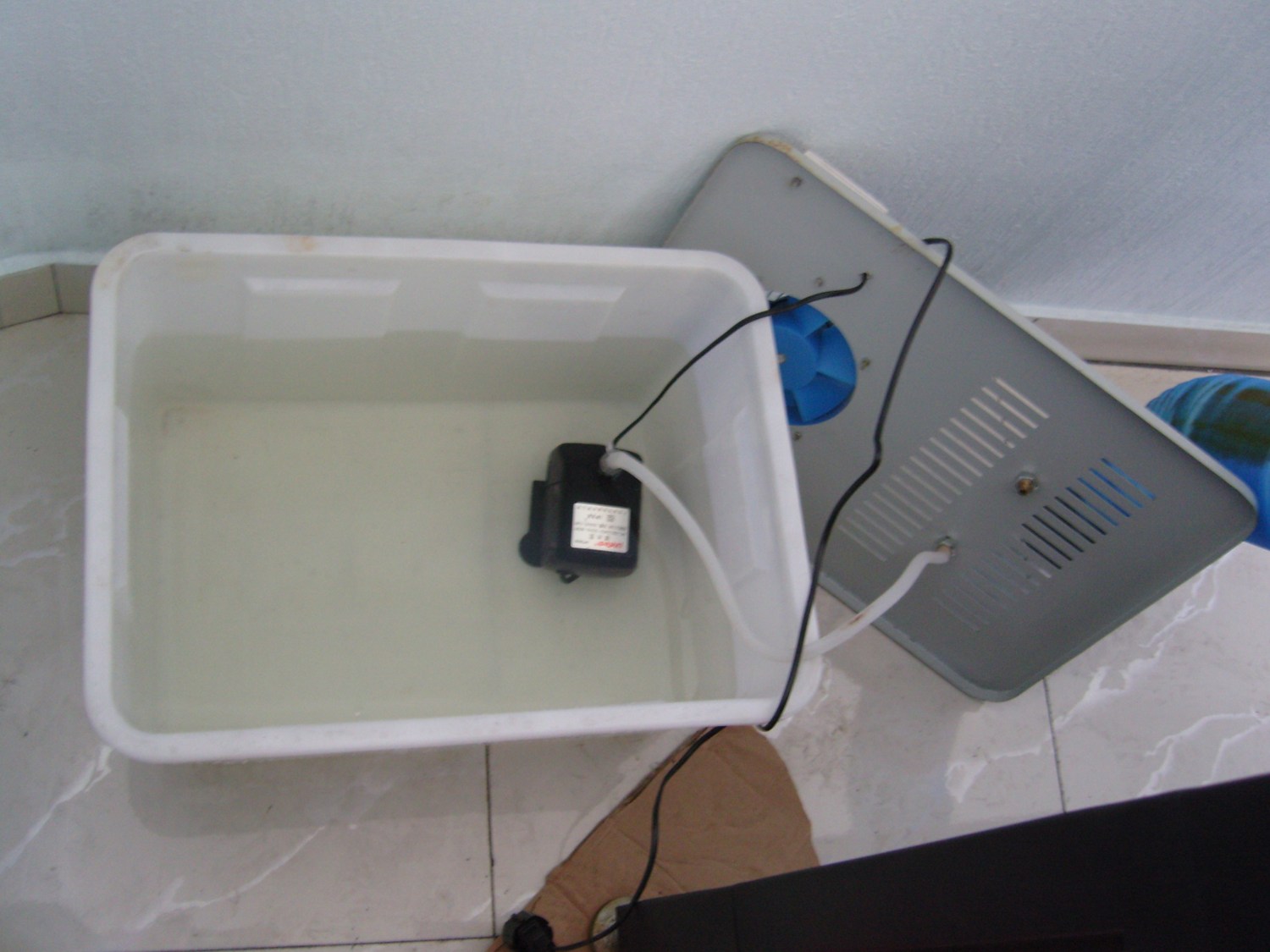

Наливаем воду в емкость для воды, погружаем насос



[halkru]

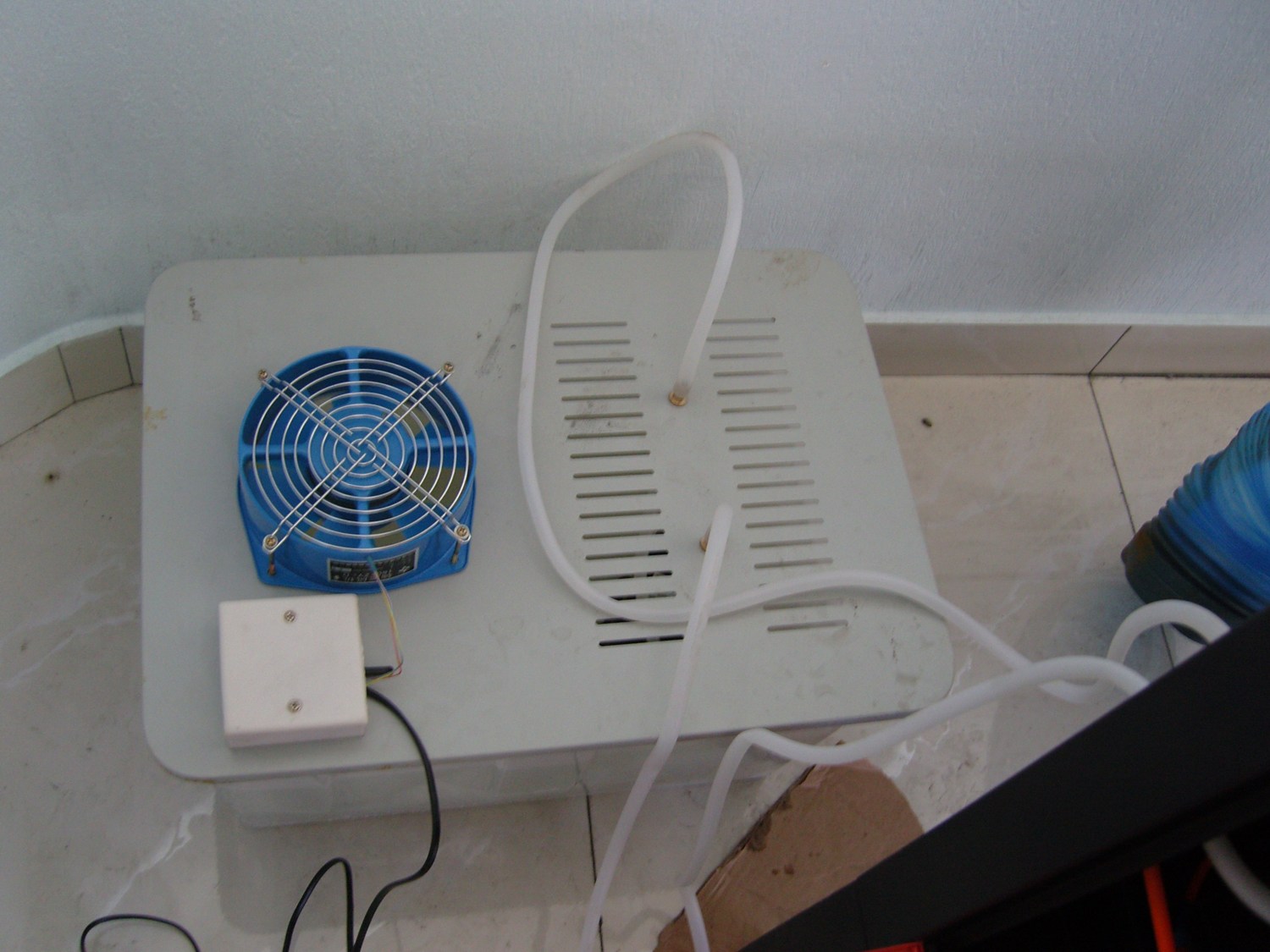

Соединяем охлаждающий блок со станком трубками (обратите внимание на правильность подачи воды - от насоса в Water inlet)



[halkru]

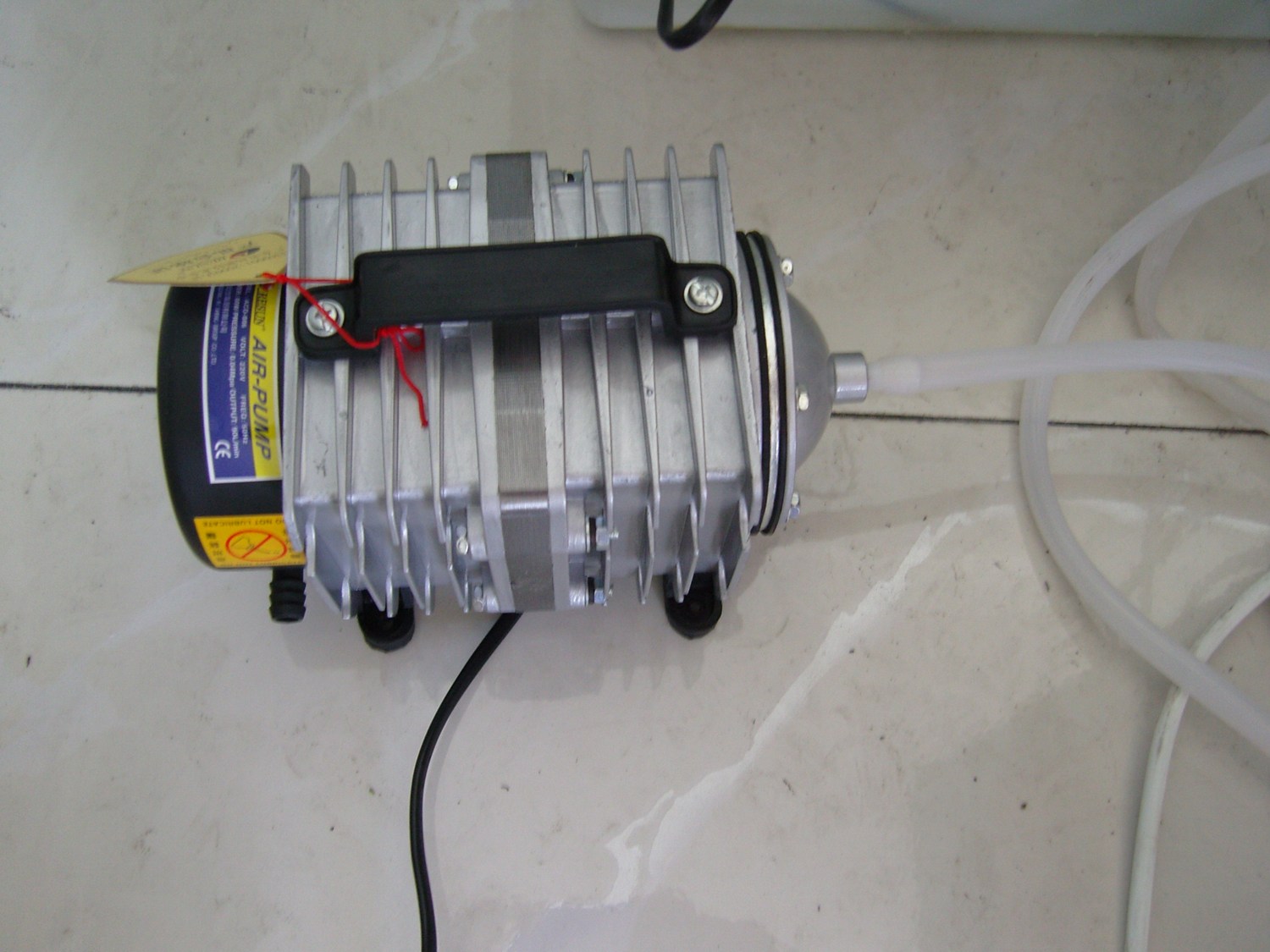

Подсоединяем воздушный компрессор (на станке вход Air inlet)



[halkru]

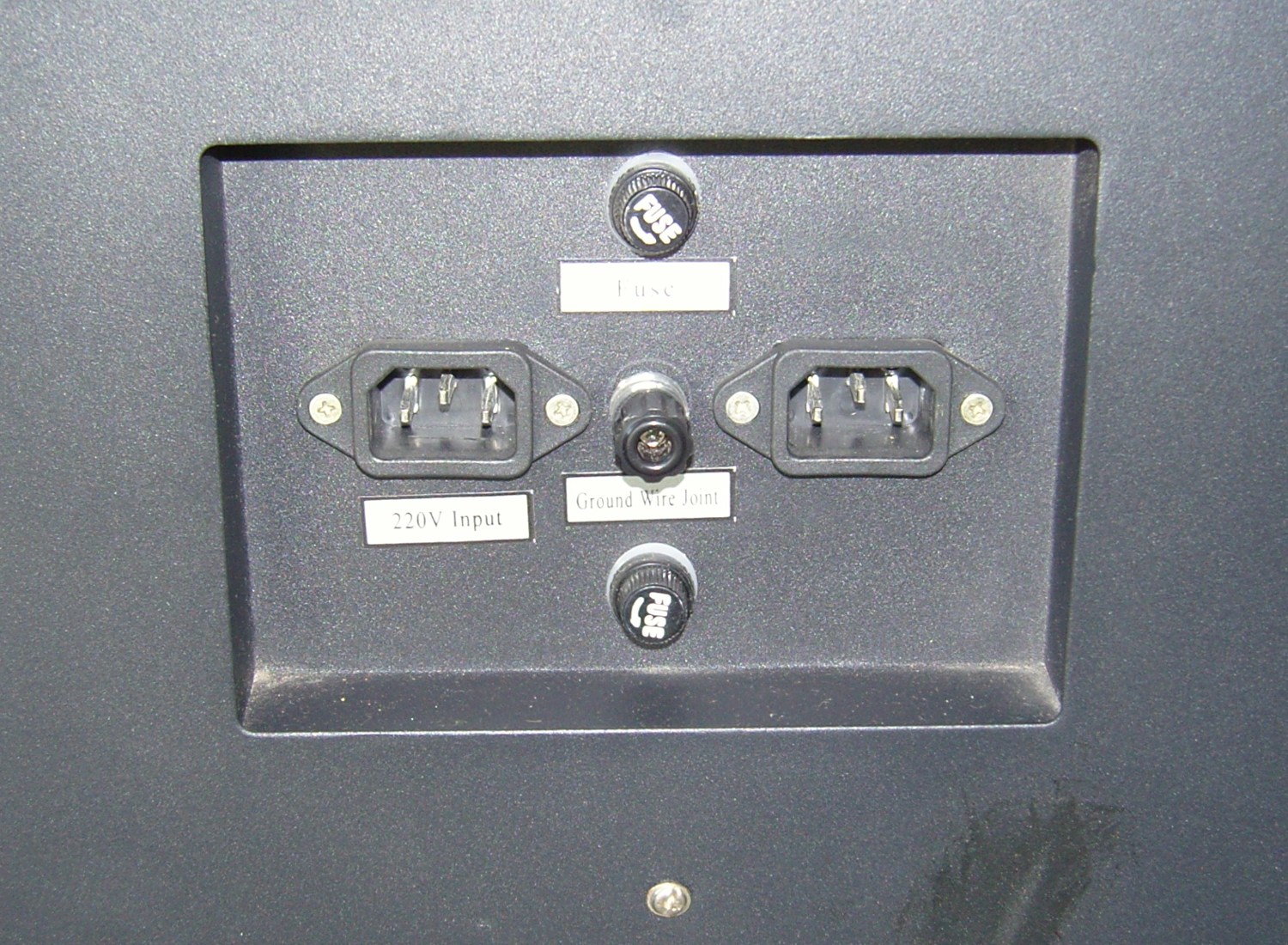

Подключаем питание станка (220В), обязательно заземлите станок чз клемму заземления (Ground Wire Joint)



[halkru]

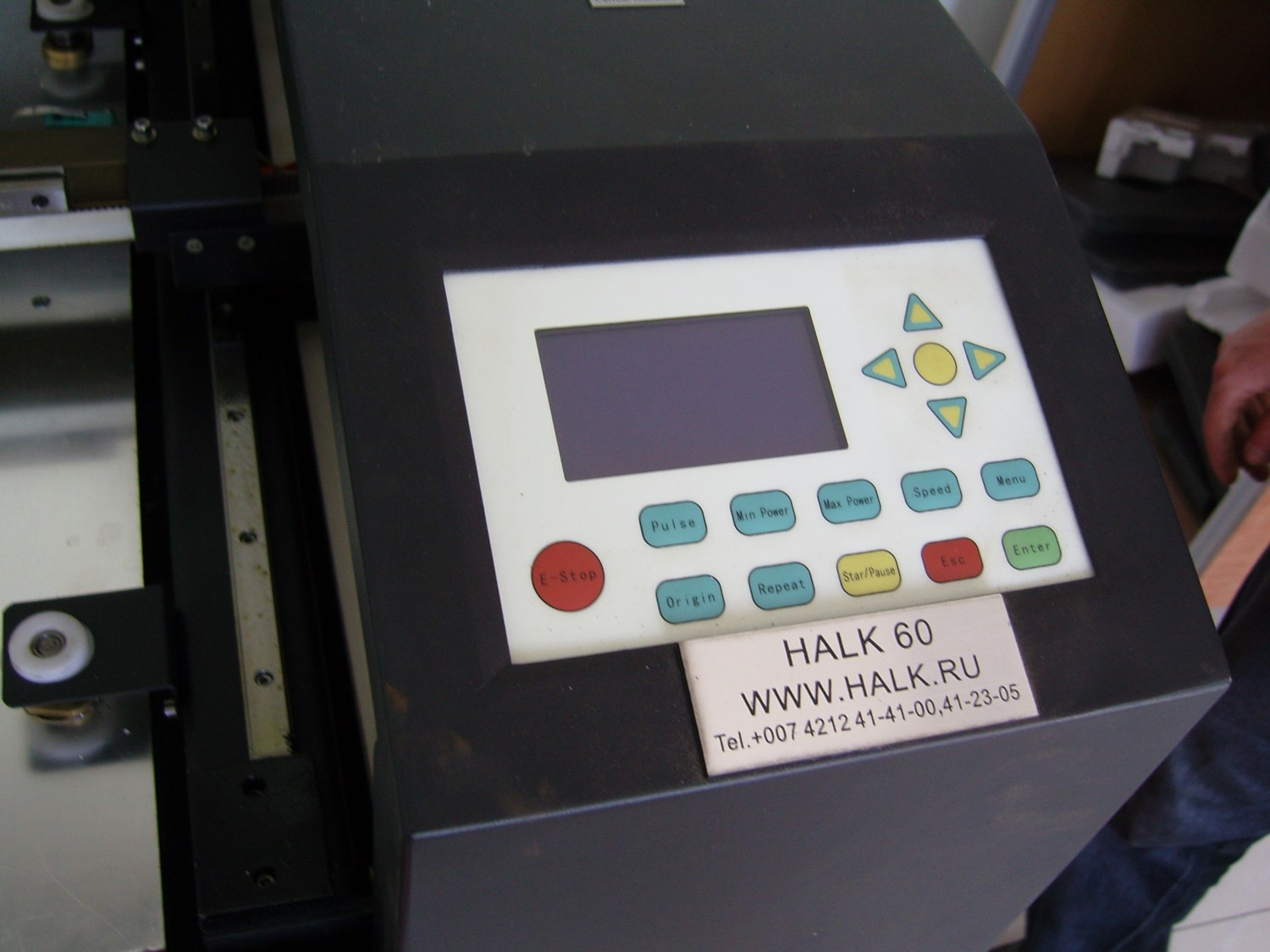

Знакомимся с органами управления и контроля. Т.н. PAD03 - панель управления USB-DSP (MPC05) контроллера. Краткие функции
E-stop - аварийная программная остановка
Pulse - включение высоковольтного блока питания (ВБП) лазерного излучателя (в основном для юстировки)
Min Power - минимальная мощность ВБП, при которой начинается излучение
Max Power - максимальная мощность ВБП, которая будет применена по умолчанию и для Pulse
Speed - скорость обработки, будет применена по умолчанию, если не задано в программе инное
Menu - клавиша входа меню
Origin - зафиксировать начальную точку обработки
Repeat - повтор выполнения последнего задания
Start/Pause - старт и пауза выполнения задания
Esc - прерывание выполнения задания
Enter - подтверждение изменения значения переменных (скорость, мощность)
Стрелочки - функции в зависимости от режима (перемещение головки, установка переменных, выбор файла задания)
Контрастный ЖК дисплей - в зависимости от режима отображает переменные - мощность, скорость, имя файла задания



[halkru]

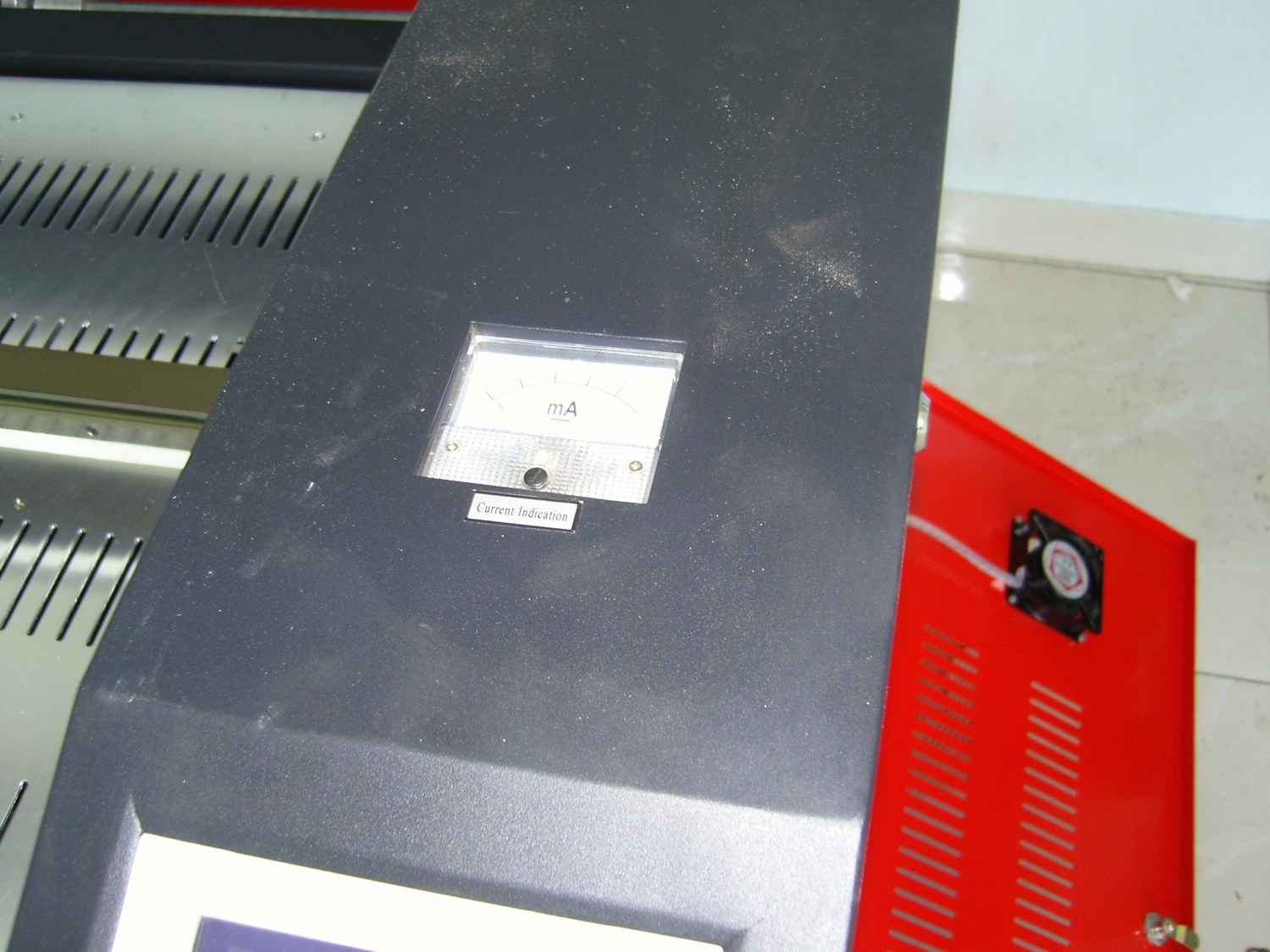

Индикатор мощности (миллиамперметр) - показывает фактический ток через лазерный излучатель



[halkru]

На передней панели, снизу. Аварийная кнопка отключения ВБП, трехпозиционный переключатель управления автоматически поднимающимя/опускающимся столом, аварийная кнопка полного отключения.
Сверу - USB разъем подключения к компьютеру



[halkru]

Проверяем работу автоматически поднимающегося стола - опускаем

[sv]h60tabledown.flv[/sv]



[halkru]

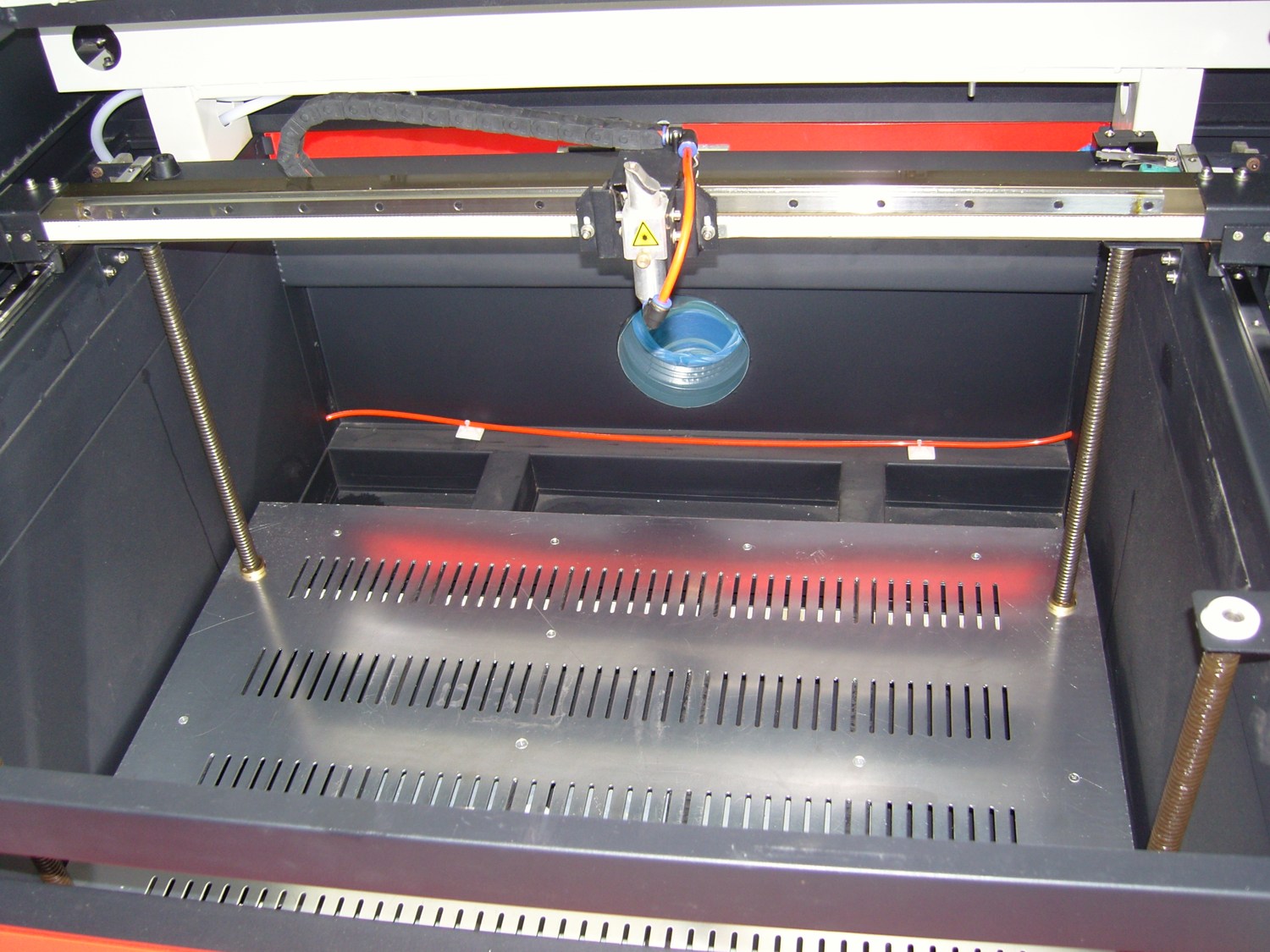

Можете оценить глубину опускания стола



[halkru]

Проверяем работу автоматически поднимающегося стола - поднимаем

[sv]h6tableup.flv [/sv]



[halkru]

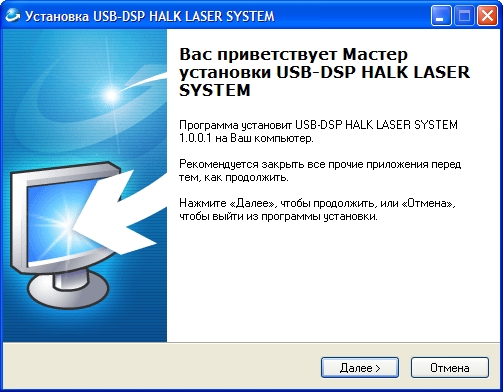

Устанавливаем программу управления, как уже говорилось - она на русском языке



[halkru]

Программа распространяется только для потребителей станков марки Halk



[halkru]

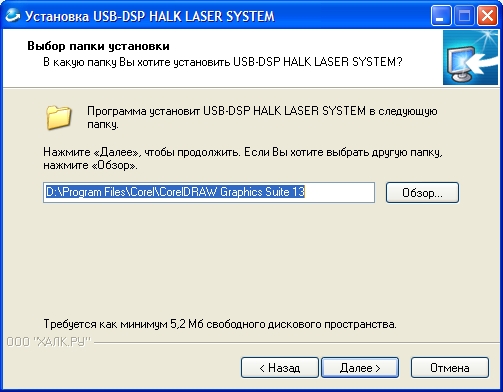

Программа автоматически устанавливается в каталог CorelDraw



[halkru]

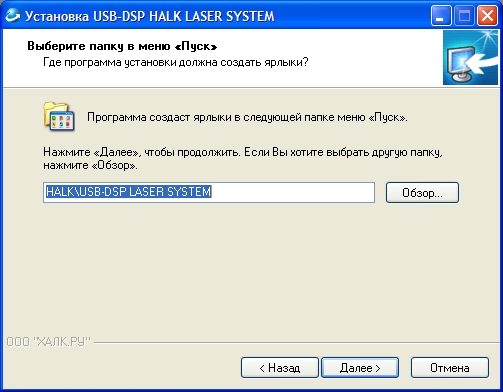

Программа автоматически создает папку в меню Пуск HALK и ярлык в ней USB-DSP LASER SYSTEM
