Проблема с новой платой

[rd3bd]

Задача вырезать прямоугольники с скругленными углами.

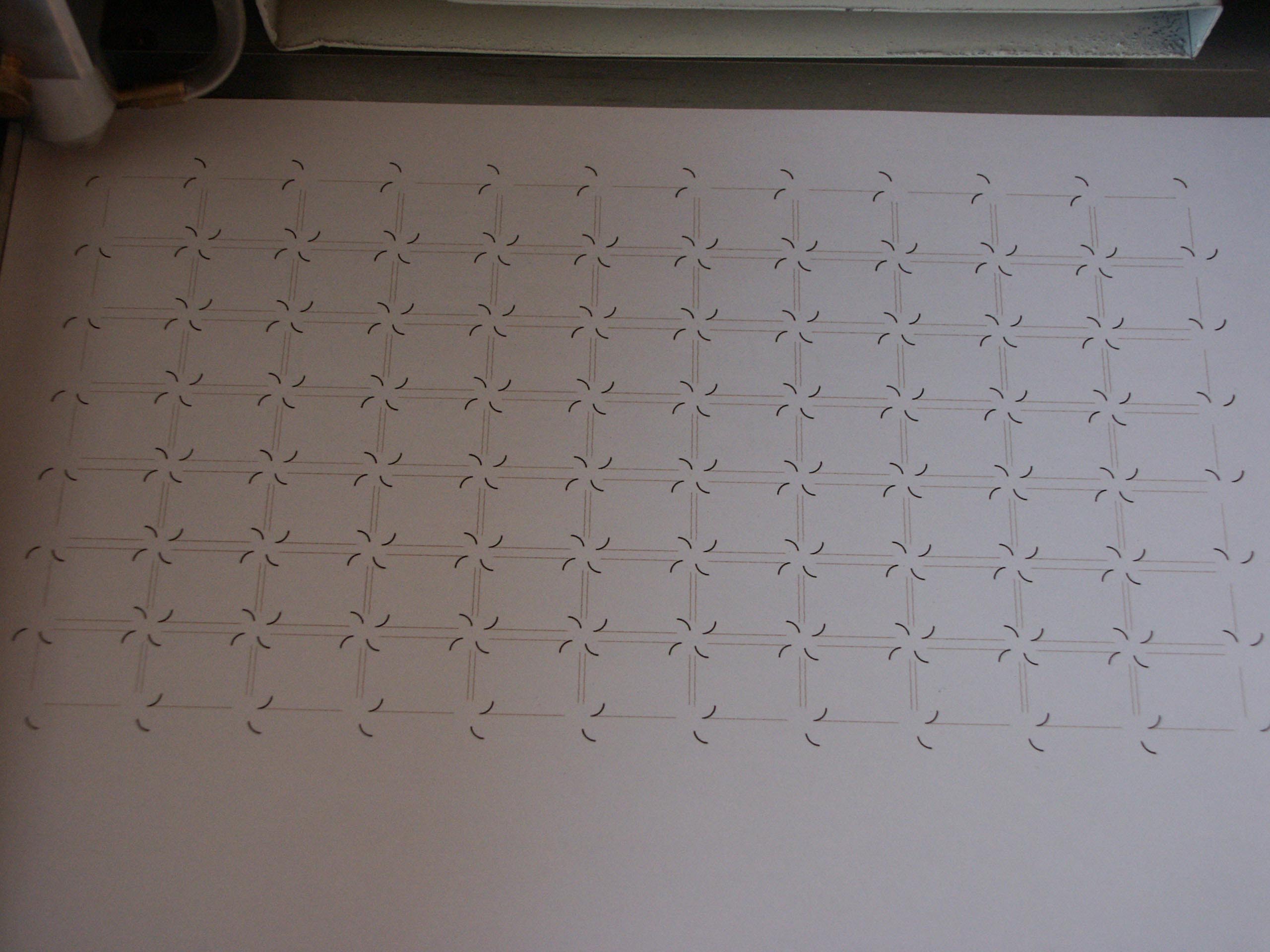

На старой плате режется всё нормально, переставляю плату и получаю такую картину (см. фото).
Причём угловые элементы проходятся на скорости которую устанавливаю в CorelAssist, а прямые на
скорости значительно большей. Подскажите пожалуйста, что не так делаю ?

[attachment=0:3iqfkt7y]TEST.jpg[/attachment:3iqfkt7y]



[borelia]

извмняюсь за вторжение

если прямоугольноки были нарисованы инструтемтом "прямоугольник" (rectangle tools), а скругления сделаны за счет преобразования углов

Возможно поможет если перед резкой произвести преобразование объекта в кривые (convert to curvs)
извиняюсь за ошибки



[rd3bd]

извмняюсь за вторжение

если прямоугольноки были нарисованы инструтемтом "прямоугольник" (rectangle tools), а скругления сделаны за счет преобразования углов

Возможно поможет если перед резкой произвести преобразование объекта в кривые (convert to curvs)
извиняюсь за ошибки

Всё естественно в кривых.
Смущает, что со старой платой всё нормально, а на новой такие сюрпризы (это только один образец проблемы).
Не исключено, конечно, что под новую плату файлы как-то по другому надо подготавливать, или там к примеру другая версия CorelAssista нужна ?



[rd3bd]

Прослеживается интересная закономерность при установке разной скорости в CorelAssist.
Привожу пример скорости резки от 1-ой до 15-ой. При графическом режиме при разных скоростях (G5 и G15) всё нормально.[attachment=0:1gw70nbk]TEST1.jpg[/attachment:1gw70nbk]



[Servis]

Я могу от вас получить файл изображения с этой ситуацией чтобы сделать выводы
e-mail: skvhalk@rambler.ru



[rd3bd]

Файл послал



[Бор]

Такие же проблемы. Пока не разобрался.
http://www.halkru.com/phpBB3/viewtopic.php?f=26&t=109&st=0&sk=t&sd=a&start=30



[Бор]

Но похоже, дело не в плате управления, потому что из NewlyDraw режет нормально. Никак не могу сменить комп на другой с другим корелом, гравируем номерки без остановки уже 5-й день (заказ 2000 шт.).



[rd3bd]

Но похоже, дело не в плате управления, потому что из NewlyDraw режет нормально.

Похоже Вы правы, в NewlyDraw теперь даже размер один-в-один делает, раньше из за неточности эту программу не пользовал. Правда она у меня X с Y путает, приходится оригинал поворачивать, а так все пока вроде нормально. Выходит, что CorelAssist просто с новой платой не дружит.



[SKV]

Но похоже, дело не в плате управления, потому что из NewlyDraw режет нормально. Никак не могу сменить комп на другой с другим корелом, гравируем номерки без остановки уже 5-й день (заказ 2000 шт.).

А как же владельцы Trotec ов, вы их разорите, такие заказы брать (2000 номерков ..) , скромнее надо быть ...



[rd3bd]

Я могу от вас получить файл изображения с этой ситуацией чтобы сделать выводы
e-mail: skvhalk@rambler.ru

Смотрю не у меня первого просили файл, хоть бы какие-нибудь ответы следовали бы



[SKV]

Нет, иначе бы выложили результат или ответ по вопросу



[SKV]

По новой плате по моему все вопросы исчерпаны - из под NewlyDraw работает нормально, вопросы по нашей программе CorelAssistant



[rd3bd]

По новой плате по моему все вопросы исчерпаны - из под NewlyDraw работает нормально

Да, по геометрии всё нормально, больше ничего не растаскивает, если режутся симметричные фигуры достаточно только оригинал поворачивать, в других случаях ещё и зеркально, очень не удобно, в настройках мне это победить не удалось, почти при любой смене параметров наровит за рабочее поле убежать . А так с новой платой качество резки стало гораздо лучше. Задавал в форуме вопрос про производительность компрессоров, так никто и не ответил, пришлось экспериментировать, получилось, что линза перестает засоряться при подаче от 250 л.ч. , поставил в итоге компрессор на 350 л.ч. , это максимум, что есть в ценовой категории до 1500 руб. , более производительные резко от 10000 руб. (это всё про тихие аквариумные компрессоры).



[rd3bd]

По новой плате по моему все вопросы исчерпаны - из под NewlyDraw работает нормально, вопросы по нашей программе CorelAssistant

Нашлось одно решение под CorelAssistant для резки.
1. Рисуете не одно, а два изображения
2. Отправляете в порт
3. Как только начинает работу сразу выключаете станок
4. Приблизительно через 0.5 - 1-ну секунду включаете снова
5. Первое изображение теряете, но второе прекрасно вырезается, без каких либо ошибок
Не панацея, но хоть как-то можно вырезать



[SKV]

По новой плате по моему все вопросы исчерпаны - из под NewlyDraw работает нормально, вопросы по нашей программе CorelAssistant

Нашлось одно решение под CorelAssistant для резки.
1. Рисуете не одно, а два изображения
2. Отправляете в порт
3. Как только начинает работу сразу выключаете станок
4. Приблизительно через 0.5 - 1-ну секунду включаете снова
5. Первое изображение теряете, но второе прекрасно вырезается, без каких либо ошибок
Не панацея, но хоть как-то можно вырезать

:shock: Объясните, пожалуйста, это что вы написали?



[Бор]

Видимо имелось ввиду, что нужно отправить сразу два подряд задания в память гравера и сразу вырубать питание.



[rd3bd]

Видимо имелось ввиду, что нужно отправить сразу два подряд задания в память гравера и сразу вырубать питание.

Почти так, только в одном задании два изображения, как пошло первое (фото как каверкается при резке было выше) сразу питание вырубаешь, при включении остаток режет нормально.



[halkru]

Жуть :shock: , невообразимая, по идее такого не может быть, т.к. после прерывания потока данных таким образом теряется логика работы. Вы точно так делали?
Жаль выходной, проверить некому ..
К концу след недели, если все нормально пойдет, новую версию CorelAssistanti предложим.



[rd3bd]

Сам в первый раз не поверил, несколько раз попробовал. Закралось сомнение, а в CorelAssistd-е ли дело ? Вобщем лучше дождаться, а то так скоро и в цвете гравировать будем
