Проблема с новой платой

[halkru]

Да уж, у вас 2 ночи почти



[SKV]

Пока непонятно, но факт, если изображение повернуть градусов на 5-10 - то режет нормально работаем дальше



[Бор]

а граверует без сбоев?



[SKV]

Я так и не утвердился в понимании - NewlyDraw - без сбоев? CorelAssistant - со сбоями, так выходит ?



[Бор]

CorelAssistant - со сбоями и резка и гравировка, NewlyDraw - резка - увеличивает размеры по оси Y, гравировку не тестил. (но NewlyDraw возможно и со старой платой размеры изменяет, вроде кто-то здесь об этом писал)



[SKV]

CorelAssistant - со сбоями и резка и гравировка,

Не может быть. В чем проявляется? Отдельно по гравировке, ну по резке пока понятно - правим.



[Бор]

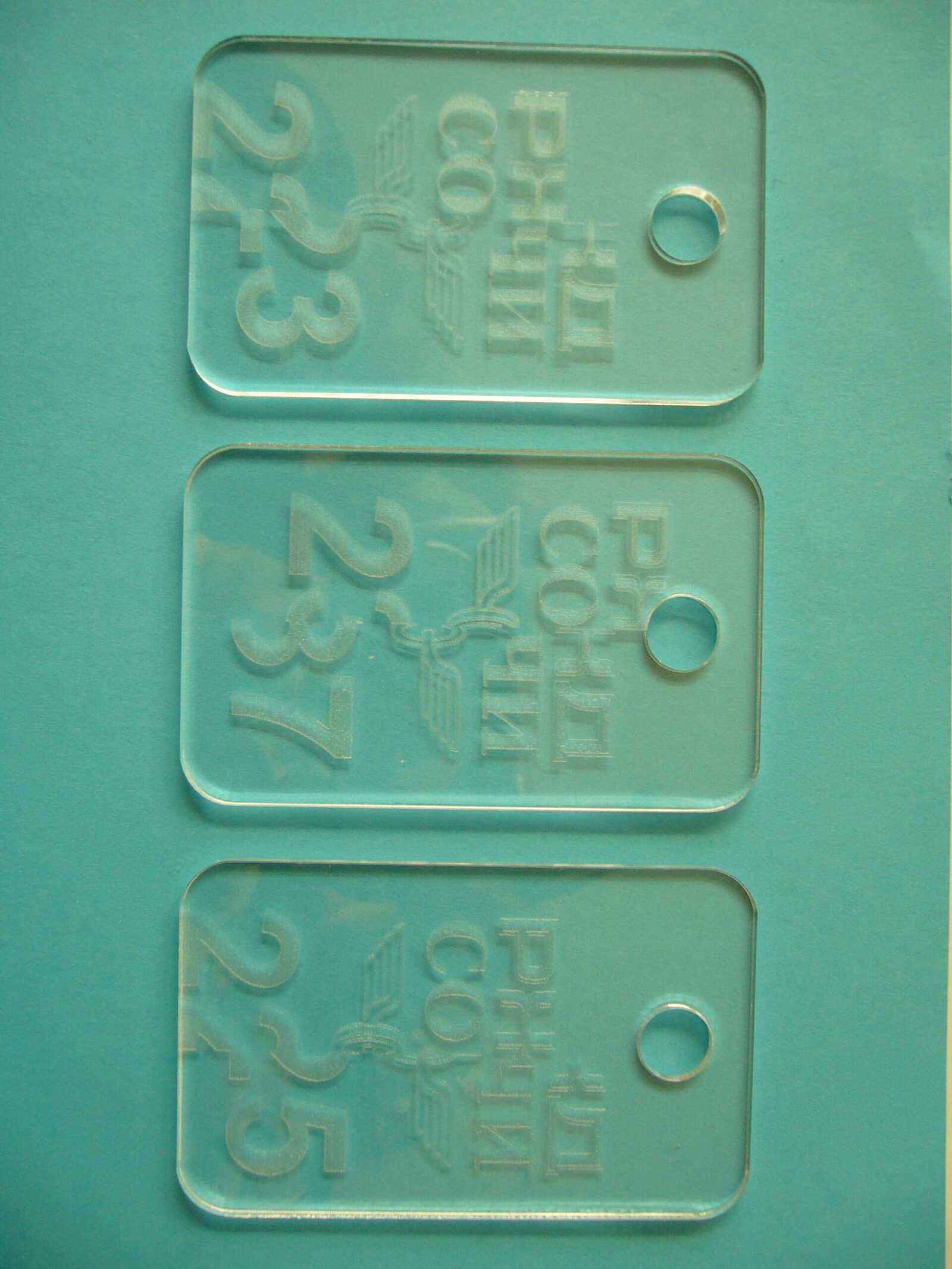

Ну, я уже писал, при гравировке иногда происходит это:



[rd3bd]

При резке все ошибки закономерны, при гравировке происходит сдвиг редко и не закономерно.



[Бор]

точно



[SKV]

О, это по существу и наглядно
По резке на сегодня все понятно, в работе материал
По гравировке - хотелось бы выяснить - это только у CorelAssistant, или в NewlyDraw такие ошибки тоже возможны, т.е. надо определить - это программная среда глючит или нет. На первый взгляд - аппаратная ошибка (проскальзывание движка), еще бы знать на картинке оси



[Бор]

В NewlyDraw вроде таких ошибок не замечено (но могу ошибаться, особо не эксперементировал).
На картинке нижний правый угол - это 0 (начало координат).



[SKV]

Т.е. утверждать о программных ошибках пока нельзя
По координатам Х вдоль длинной стороны?



[vv92]

Тут (потеря координаты) ошибка может быть и не програмной. На некоторых фрезерах при больших скоростях перемещения происходят аналогичные сбои (лелится чисткой и смазкой направляющих и подшипников). При радикальном уменьшении скорости сбой пропадает, двикателю хватает момента, что бы справиться с трением.



[SKV]

Я тоже к этому склоняюсь, только смазывать там практически нечего, если конечно колесики не в гари (можно на выключенном станке рукой проверить плавность хода каретки и портала). К рисунку желательно - бы приложить данные о скорости гравировки.



[rd3bd]

Т.е. утверждать о программных ошибках пока нельзя

А NewlyDraw 2.0 проверили ?



[SKV]

Т.е. утверждать о программных ошибках пока нельзя

А NewlyDraw 2.0 проверили ?

Нет, а зачем?



[Бор]

Зависимости от скорости не выявлено, пробовали на разных скоростях.



[rd3bd]

[quote="Konstantin Salastey":2u0uw2i4]Т.е. утверждать о программных ошибках пока нельзя

А NewlyDraw 2.0 проверили ?

Нет, а зачем?[/quote:2u0uw2i4]
Вроде как в этой версии уже нет проблемы масштабирования.



[Бор]

Т.е. утверждать о программных ошибках пока нельзя
По координатам Х вдоль длинной стороны?

X - вдоль короткой стороны



[Бор]

Где можно стырить NewlyDraw 2.0 ?
