Нужна помощь Режимы резки/гравировки на разных материалах

[Alexey686]

halk-53 замечательно режет 6 мм фанеру.
Но фото: скорость 9 мм/с, мощность 60% фанера 4/4

На сколько хватает трубки? У нас 3мм. режет с большим трудом, даже при скорости 5мм/с и мощности 100%



[maikl20021]

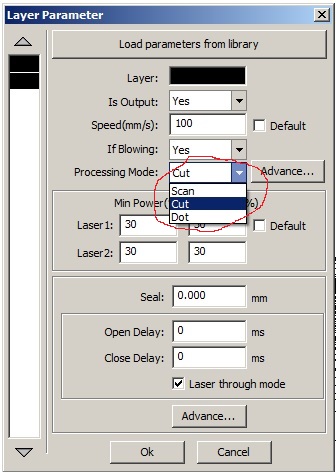

Насколько я понял - это в настройках "user" cutting mode normal cutting
Как заставить каретку двигаться по линии реза при задаче вырезать снежинку, каретка начинает двигаться по одной оси гравируя, а не резать по контуру!



[maikl20021]

На сколько хватает трубки? У нас 3мм. режет с большим трудом, даже при скорости 5мм/с и мощности 100%

Пол года - полет нормальный, снижения мощности не чувствуется



[Иннокентий]

о а мой станок ХАлк 53 вообще плохо режет при скорости 10% мощности 100% 2мм оргстекло фигуру золотой рыбки 3смх3см режет с 5 попытки и то края получаются обугленные обожженные. Помогите кто нибудь. Что не так?(



[Иннокентий]

Станок совсем новый купил в сентябре этого года в действии с октября. Вообще пока ни одну нормальную резку не показывает еще.



[Servis]

Здравствуйте, Иннокентий!
1. Проверьте юстировку
2. Фокусное расстояние соблюдаете?
3. Без воды работали хоть раз?



[Иннокентий]

1. Как делать юстировку?
2. Сколько должно быть расстояние?
3. Постоянно только с водой работаю.



[Servis]

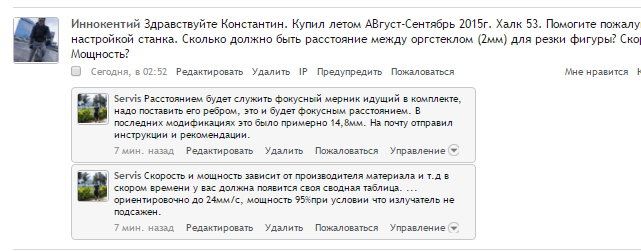

В профиле ответил. Сюда дублирую ... Расстоянием будет служить фокусный мерник идущий в комплекте, надо поставить его ребром, это и будет фокусным расстоянием. В последних модификациях это было примерно 14,8мм. На почту отправил инструкции и рекомендации.



[Иннокентий]

Короче летом купил. Осенью привезли. И сейчас только начинаю использовать. Подробной инструкции на русском не нашел. Интуитивно поставил лампу на место запаял (как это делает китаец на видео) потом все. Водоохлаждение. Компрессор.



[halkru]

..В последних модификациях это было примерно 14,8 мм. при условии что излучатель не подсажен.

А что, при "подсаженном" излучателе меняется фокусное расстояние?



[Иннокентий]

А ну да там рядом лежит кусок оргстекла для чего предназначена я так и не понял. Теперь ясно. Какой стороной длинной стороной да?



[Servis]

Поправил ... неправильно попал обрывок предложения, когда разбивал.



[Servis]

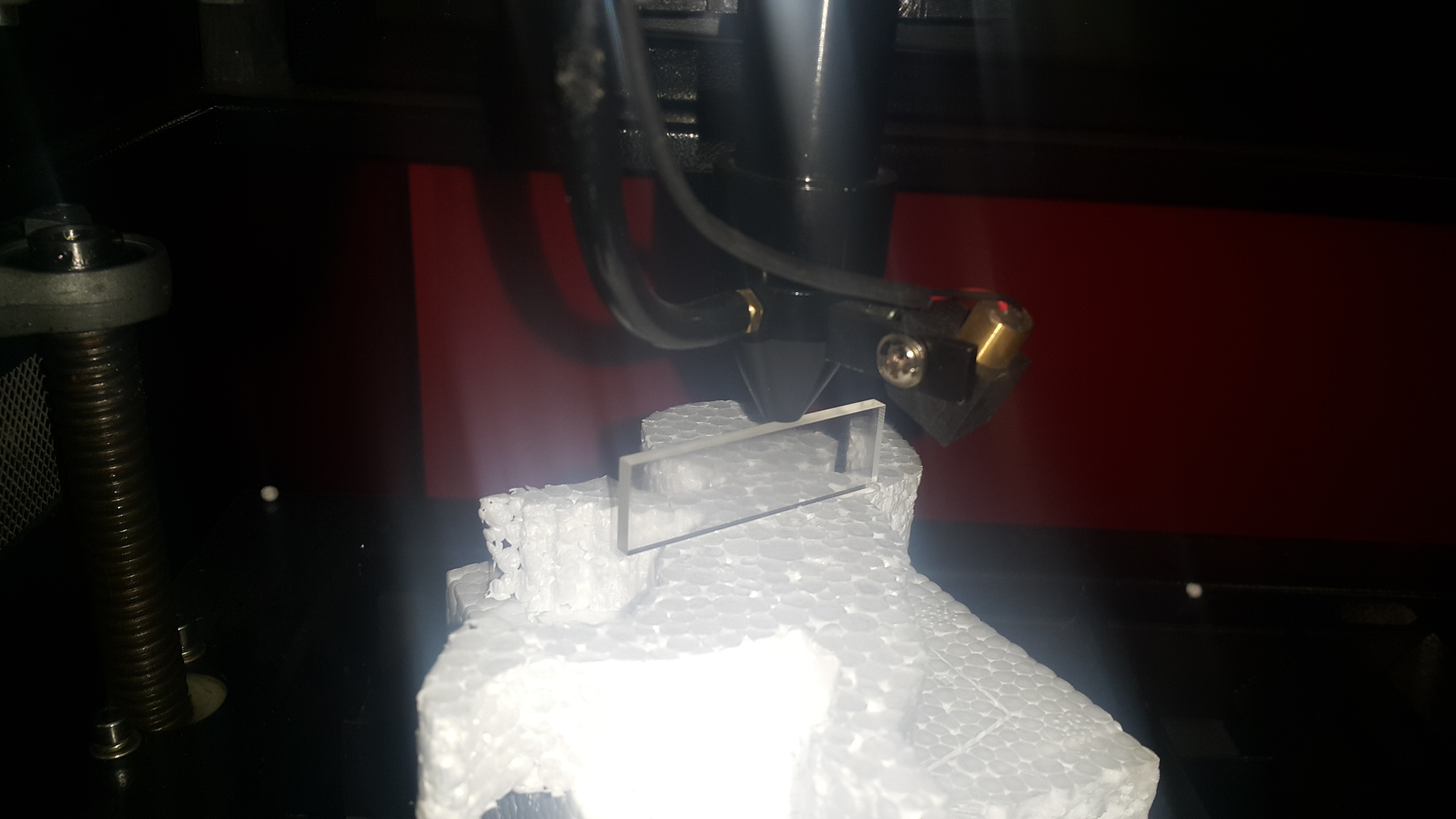

А ну да там рядом лежит кусок оргстекла для чего предназначена я так и не понял. Теперь ясно. Какой стороной длинной стороной да?

Вот так ..



[Иннокентий]

Ок. Спасибо теперь понял. Это и есть юстировка да?



[Иннокентий]

И еще один вопрос каждый раз приходится картинку зеркально поставить на проге потому что на выходе оно гравируется зеркально. Так и должно быть да?



[Servis]

Это и есть юстировка да?

Нет, юстировка - это настройка зеркал.
http://www.halkru.com/forum/threads/2325/page-2#post-7303

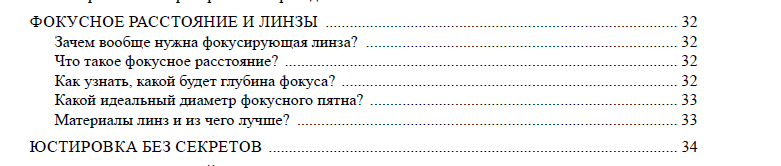

Я присылал практические советы .... прочтите.



[Servis]

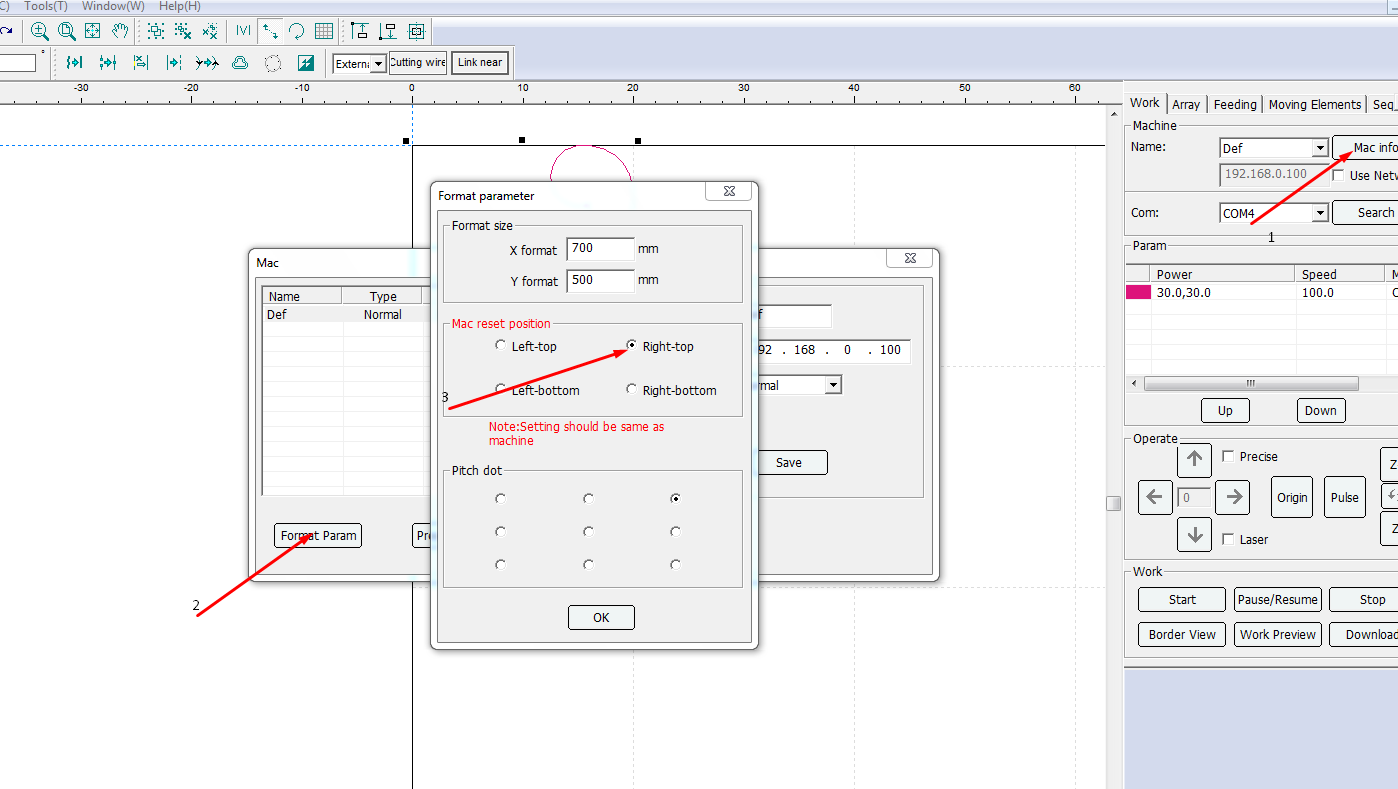

И еще один вопрос каждый раз приходится картинку зеркально поставить на проге потому что на выходе оно гравируется зеркально. Так и должно быть да?

Сделайте так ...



[Иннокентий]

О спасибо. Еще такой вопрос. Хочу по фанере гравировать маленький рисуночек по центру. Размер фанеры 30х50см но почему то станок гравирует только уголке. В программе рисунок вставляю ровно в центре но все равно начинает гравировать в уголке. Почему?



[halkru]

Есть два варианта использования координат - станка и программы, у Вас видимо выбрано использовать координаты станка, тогда перед гравировкой подведите лазерную головку в нужное место и нажмите кнопу Origin на пульте.



[Жека]

О спасибо. Еще такой вопрос. Хочу по фанере гравировать маленький рисуночек по центру. Размер фанеры 30х50см но почему то станок гравирует только уголке. В программе рисунок вставляю ровно в центре но все равно начинает гравировать в уголке. Почему?

Можно по другому, рисуете квадрат по размеру заготовки на нем ставите рисунок в нужное место, квадрат выделяете другим цветом и в проге этот цвет отключаете, группируете и отправляете на станок, делает там где нужно.
