Проблема с китайским гравером

[Nikolaich]

Здравствуйте,
В настройках станка (программе) отключите проверку концевых датчиков.

Благодарю вас за ваше внимание!

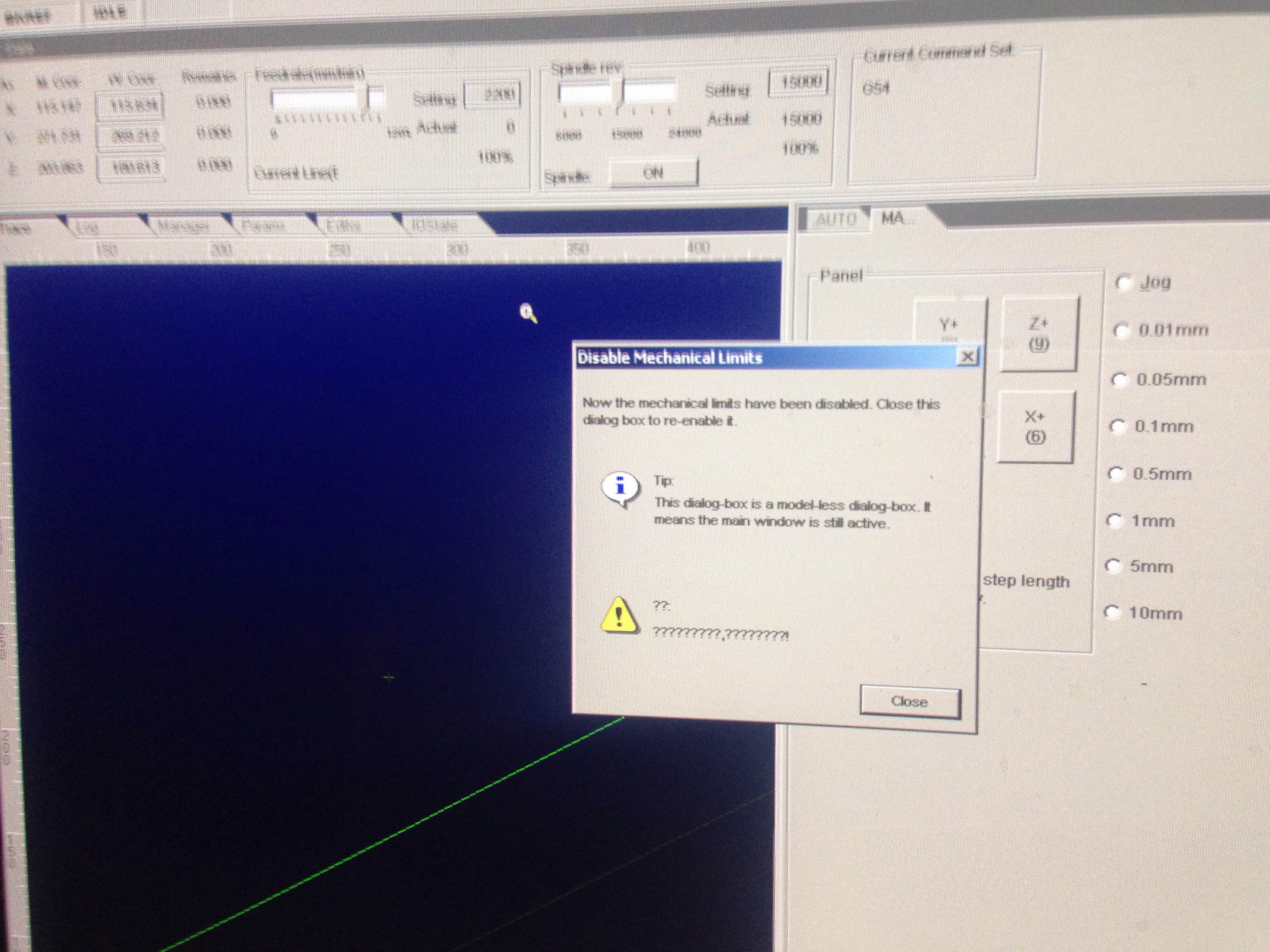

При отключение проверки концевых датчиков (Disable Mechanical Limits), получаю следующую ошибку, либо предупреждение, при всём при этом, станок также не работает! Видно корень проблемы еще глубже.. прошу вас подсказать куда двигаться дальше..



[halkru]

Проверьте последовательно - питание, намагничены-ли двигатели. И как проявляется - не работает?



[Nikolaich]

Подключил его к розетке, включаю его поворотную кнопку питания, появляется звук включения, собственно этот звук держится до его ручного отключения, ничего не двигается, только звук рабочего станка.

При отключение проверки концевых датчиков, кнопки управления движением становятся активны, нажимаю на них, но ничего не происходит, вообще ничего не двигается, ни малейшего движения.

Скажите, а как проверить намагниченность двигателей?



[halkru]

только звук рабочего станка.

Скажите, а как проверить намагниченность двигателей?

???
Руками попробовать провернуть вал - должно быть существенное сопротивление ну или большая разница в сопротивлении по сравнению с выключенным станком.



[Nikolaich]

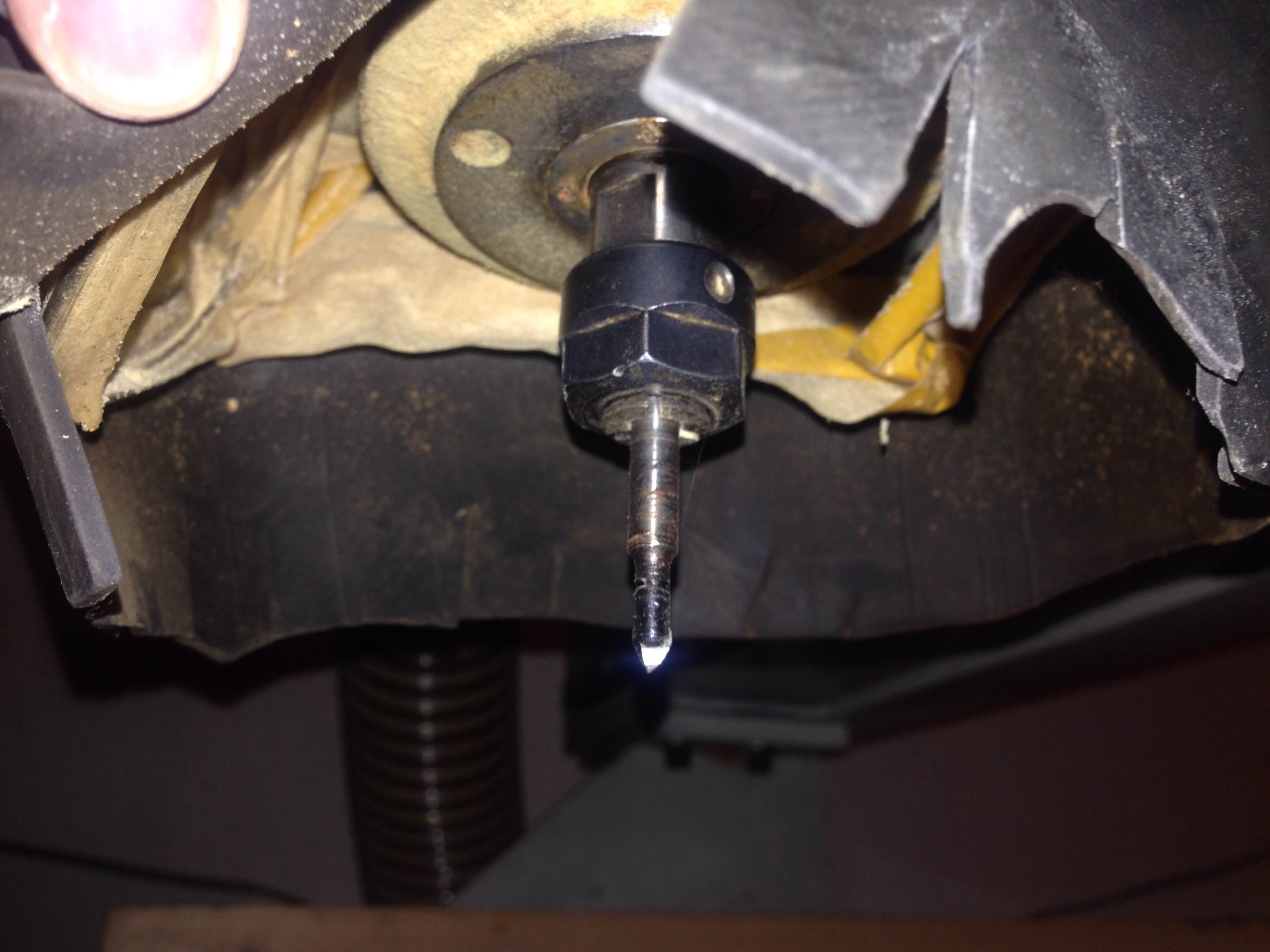

Просветите, пожалуйста, нужный ли я вал провернул?
если да, то - он при включенном состоянии проворачивается без сопротивления.



[halkru]

Здравствуйте.
Нет, это вал шпинделя

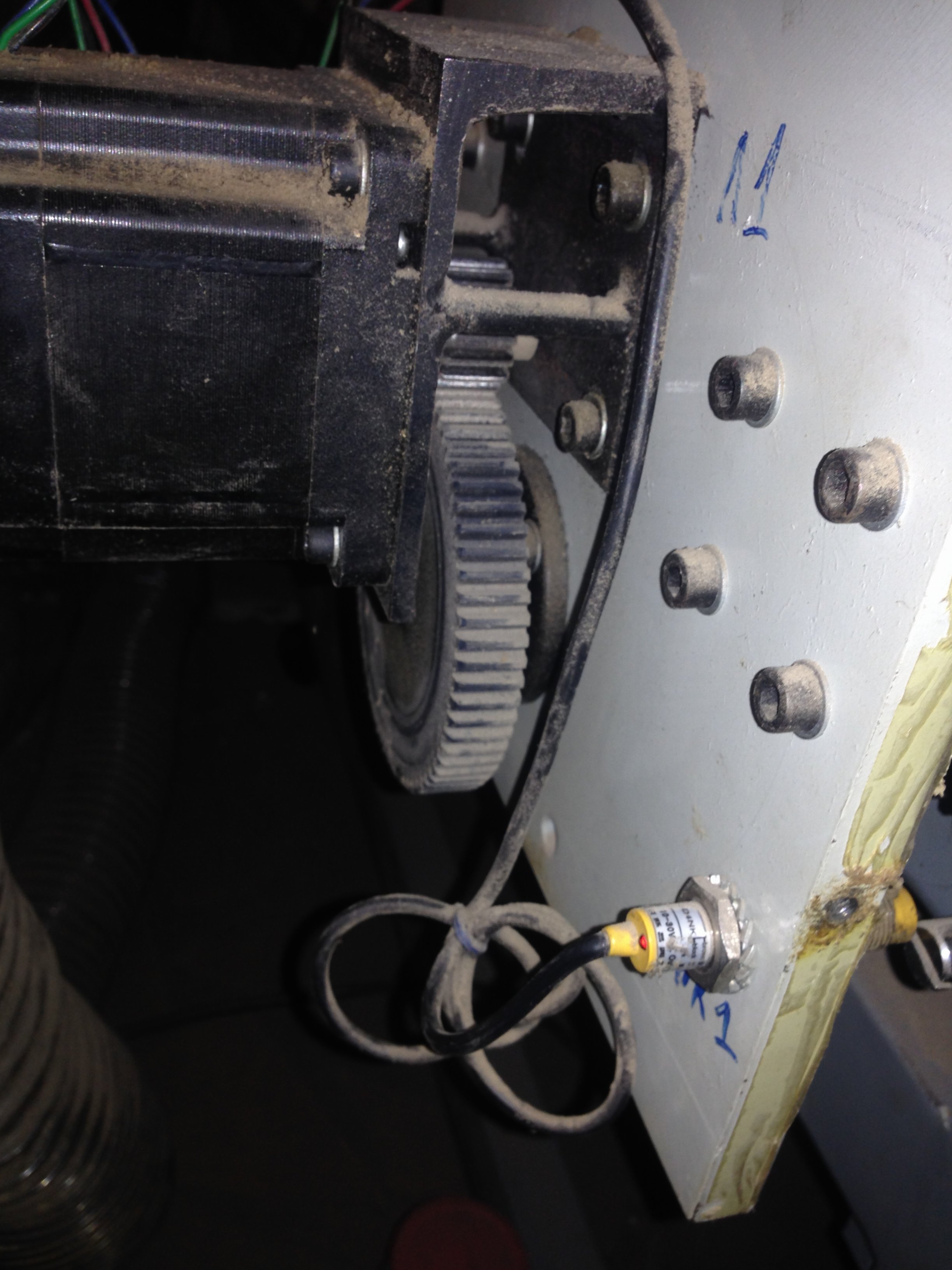

Вам надо покрутить вал шагового двигателя (которые приводят в движение координатный стол)



[Nikolaich]

подвигал валы в выключенном состоянии, далее включил аппарат, валы - встали как вкопанные, руками не двигаются.
Шпиндель включаю кнопкой ON - начинается крутится. Включил калибровку и он молотит как на картинке уже полчаса, жду его результатов. (Сам шпиндель выключен, аппарат не двигается)



[halkru]

Т.е. после включения идет медленное сползание по осям? (молотит как на картинке уже полчаса)



[Nikolaich]

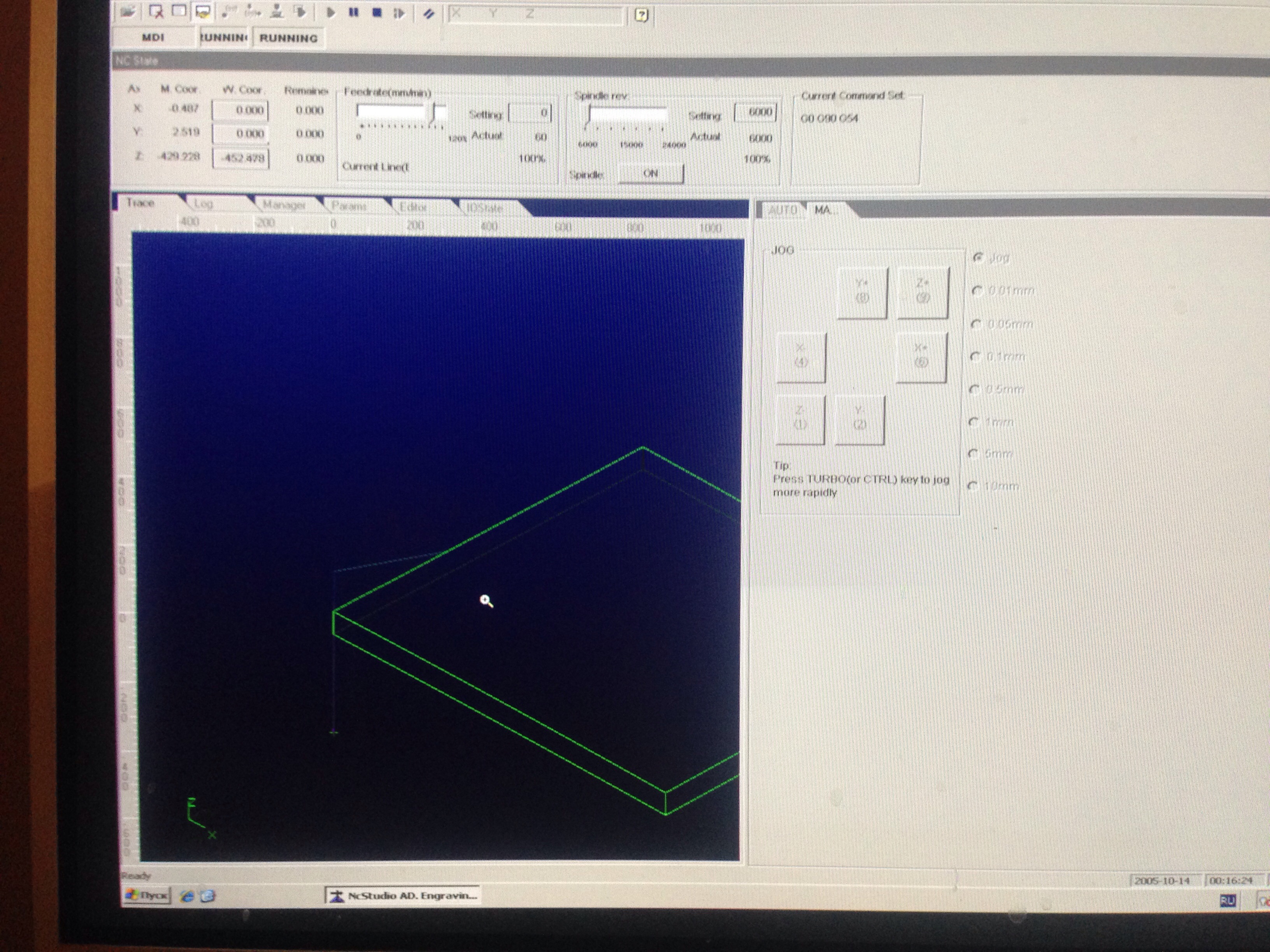

Состояние после включения аппарата и программы приложил в виде фотографии, взгляните, пожалуйста:
Ничего не двигается. А медленное сползание по осям происходит как толькл включаю Калибровку Calibrate (ctrl+f7)



[halkru]

С большой вероятностью - не совпадение платы и версии программы. Вы новую программу поставили или пользуетесь той, с которой точно станок работал?



[Nikolaich]

Мне тоже показалось, что драйвера сбоят! Знаете, сотрудник, который раньше работал просто украл жесткий диск))) я набрал около 10 версий и поставил одну из них, всегда хочется по-свежей!) вы не подскажите, в каком диапазоне версий программ мне перебирать? Или может есть точная версия программы, которая в ладу с этим станком?

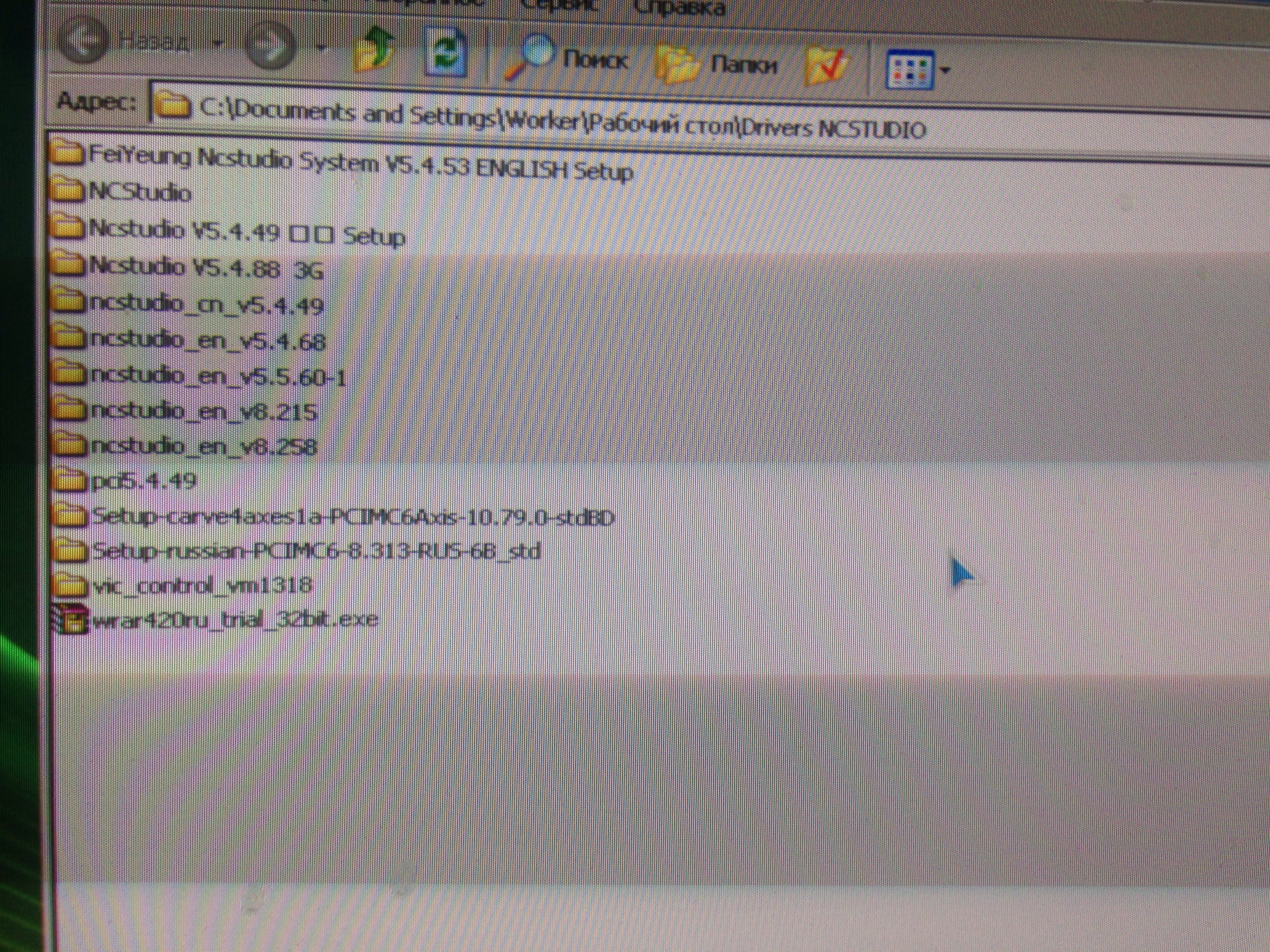

Прилагаю список софта, который накачал.



[halkru]

Раньше было так работал с китайской (переведенной на русский) где-то на форуме это обсуждалось (очень давно) либо с английской, станок вроде не первой свежести, подсказать трудно. Субъективно - начать со старых версий ncstudio.



[halkru]

5.4.43 попробуйте, может подойдет



[Nikolaich]

Да, аппарат, конечно довоенный, но его ребята вроде хвалят)
Спасибо вам большое за ваше бесценное внимание! Сейчас поеду домой качать дровишки, ибо аппарат от интернета в 20 км))



[halkru]

Да, аппарат, конечно довоенный, но его ребята вроде хвалят)

Да, это хорошая Шеньянская контора, жаль до нее ноги не дошли..))



[Nikolaich]

Использовал все версии, что-то станок всё равно молчит! (а при калибровке с любой версией до бесконечности спускается по оси X) может я что неправильно делаю.
Константин, подскажите, пожалуйста, правильно ли я делаю, чтобы проверить станок и нарисовать хотя бы одну линию - включаю станок и ПК, включаю программу, пытаюсь вручную нарисовать любую линию и нажимаю Play (выполнить), но кнопка активна..



[halkru]

Скорее всего Вам нужна китайская версия NcStudio https://halkru.com/forum/threads/111/page-2#post-7126 поищите на форуме.



[Nikolaich]

В прошлом посте хотел внести опоправку, кнопка Выполнить НЕ активна! Вчера потратил час на скачивание всего ПО с форума, включая китай версию, и час на установку каждого ПО и все равно демон молчит))
Знать бы еще, например, может какой провод не подключен, а в программе не встроена самодиагностика и она не скажет что он не подключен, а причина именно в нем?



[halkru]

Китайскую версию ставили?
От станка к контроллеру идут только 3 сигнальных провода от концевых датчиков, больше программа ничего не может знать о станке, тем более проводить самодиагностику.
Станок работал с этим компьютером и какое ПО было установлено желательно знать (версия виндовс и тп)



[Иннокентий]

Здравствуйте. Помогите пожалуйста. Станок не реагирует на медную штуку для Z калибровки. Cтанок совершенно новый.
