Проблема гравировки на Halk 50

[TBshnik]

Добрый день! вчера делал гравировку получалось все ок, сегодня после резки букв гдето часа 2 с перерывами надо было сделать еще одну такую табличку. в итоге получается вот то что на изображении. Подскажите почему так получается. Пробывал вырезать два квадрата паралельно друг другу, все ровно а с текстом беда.



[TBshnik]

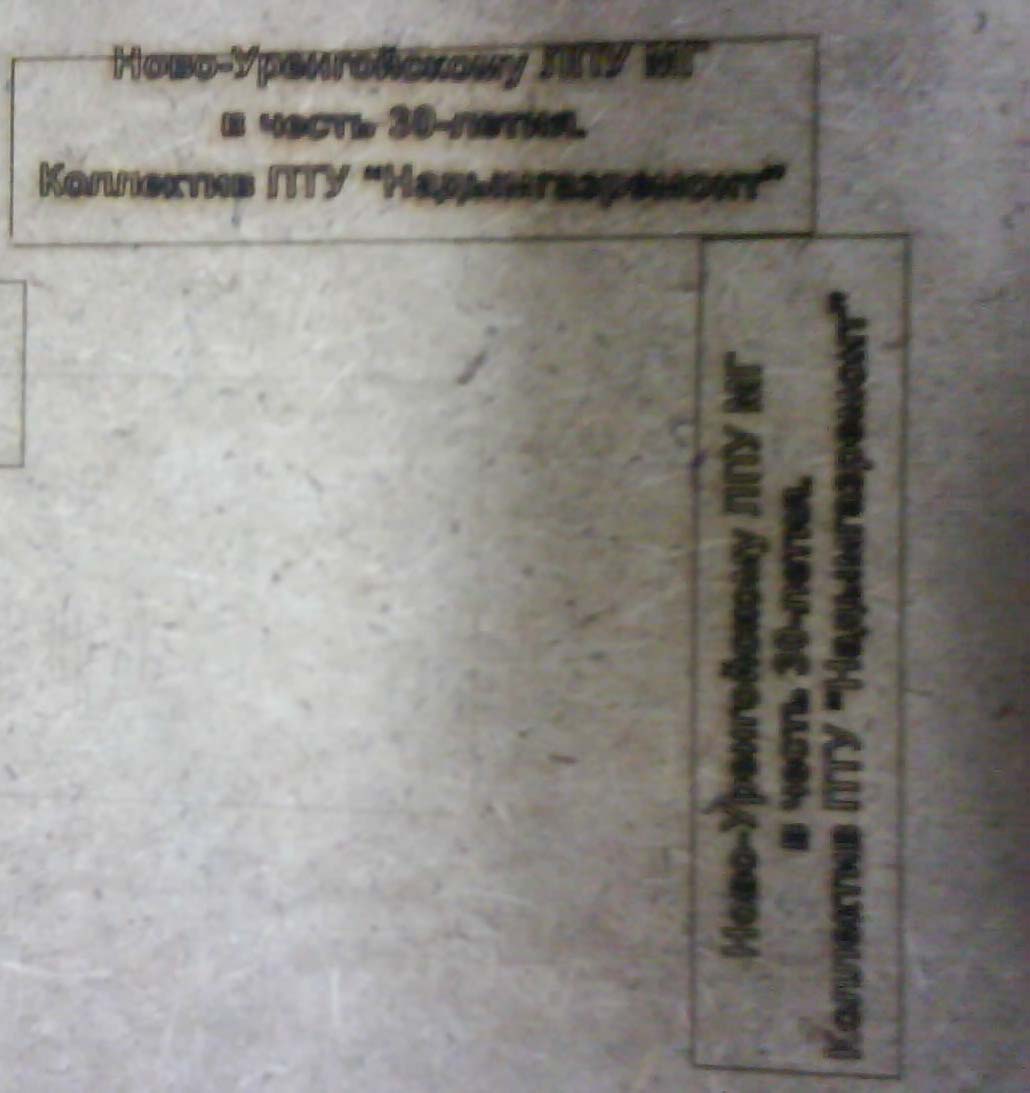

Сегодня проверил заземление, добавил еще шнурок на корпус,на всякий случай переустановил корел и корел лазер 7.8. корел не руссифицировал. Сделал новый файл и прожег на ламинате слева на право. Получил такую же беду как и прежде. Потом перевернул изображение на 90 градусов и прожег сверху вниз и получил нормальное изображение.Теперь ломаю голову что в станке не так.



[TBshnik]

Сегодня проверил заземление, добавил еще шнурок на корпус,на всякий случай переустановил корел и корел лазер 7.8. корел не руссифицировал. Сделал новый файл и прожег на ламинате слева на право. Получил такую же беду как и прежде. Потом перевернул изображение на 90 градусов и прожег сверху вниз и получил нормальное изображение.Теперь ломаю голову что в станке не так.Посмотреть вложение 1226

P.S. Может кому интересно. Делал эту табличку на Шенгвее (китайский двухстронний пластик для механической гравировки) после реза получился налет из гари который не отмывался. Дома оттер его взяв у жены жидкость для снятия лака без растворителя.



[halkru]

Макет можно выложить, там только контурная резка?



[Sailorman]

Это скорее всего проблемы скорости, при холостом перемещении между участками резки, станок шпарит на бешеной скорости из-за чего моторы прошагивают.
Надо попробовать занизить общую скорость станка. И вообще китайцем за настройки станков пора уже бошки пооткручивать. Что частично я уже сделал.



[TBshnik]

Резка только контурная. Делал два цвета черный и красный. Чтоб разную мощность на буквы и рамку. Да скорость не большая, 13 м/мин, мощность 6% на контур букв и 9 на рамку. эту табличку он резал минут 8. Это разве большая. Почему же он тогда нормально делает перевернутое изображение на 90 градусов.? Причем что интересно брал рисовал два разных прямоугольника паралельно друг другу все в норме. как только текст добавляешь текст делается нормально а рамка косо.



[TBshnik]

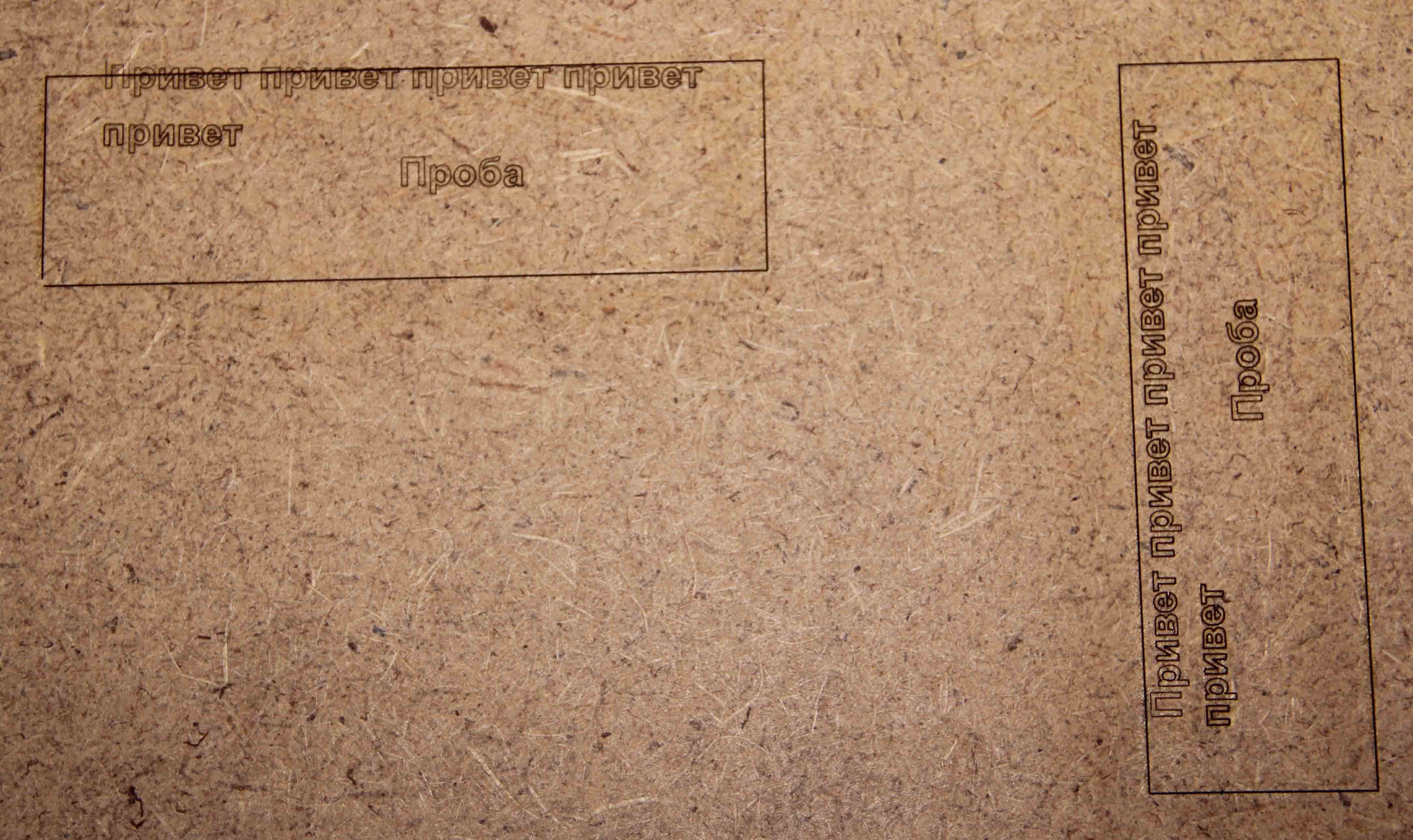

Сегодня еще раз поэксперементировал. Выкладываю файлы и результат. Вот что получилось.



[TBshnik]

Вот файлы для резки



[proel]

Попробовал твой макет на той же скорости - все норм.



[Sailorman]

аналогично. пробовали все подряд, мысли кончились.



[TBshnik]

Спасибо, что не остались в стороне. С техподдержкой решили, что это глюк мозгов. Перепробывал разные варианты и драйвера менял и двигатели переставлял и скорость снижал все одно и тоже, чем больше коротких движений по оси У тем больше смещение.
Тех поддержке большой плюс. Все бы так работали.



[TBshnik]

Спасибо, что не остались в стороне. С техподдержкой решили, что это глюк мозгов. Перепробывал разные варианты и драйвера менял и двигатели переставлял и скорость снижал все одно и тоже, чем больше коротких движений по оси У тем больше смещение.
Тех поддержке большой плюс. Все бы так работали.



[sandro]

А можно по подробней, исправить получилось?



[TBshnik]

Пока не исправили. Ждемc железо. Сразу отпишусь о результатах



[sandro]

Имеется аналогичная проблема (вечером попробую вырезать твой макет), но замена блока управления не помогла. Ждем результатов.



[TBshnik]

Напиши свой адрес эл. почты. Проблема такая же? Что делали? Что меняли? Попробуй сделать операцию вот такую. В кореле сделай квадрат небольшой прореж его погоняй каретку влево вправо раз 20 коротких ходов потом снова прореж и посмотри сместился или нет у меня смещается при таких действиях по оси У



[sandro]

почта sandro2000@hotbox.ru, здесь небольшой отчет http://подставкин.рф/problema/ . Вчера зависал по оси X (по длинной стороне), поменял местами драйвера - зависания прошли.



[Sailorman]

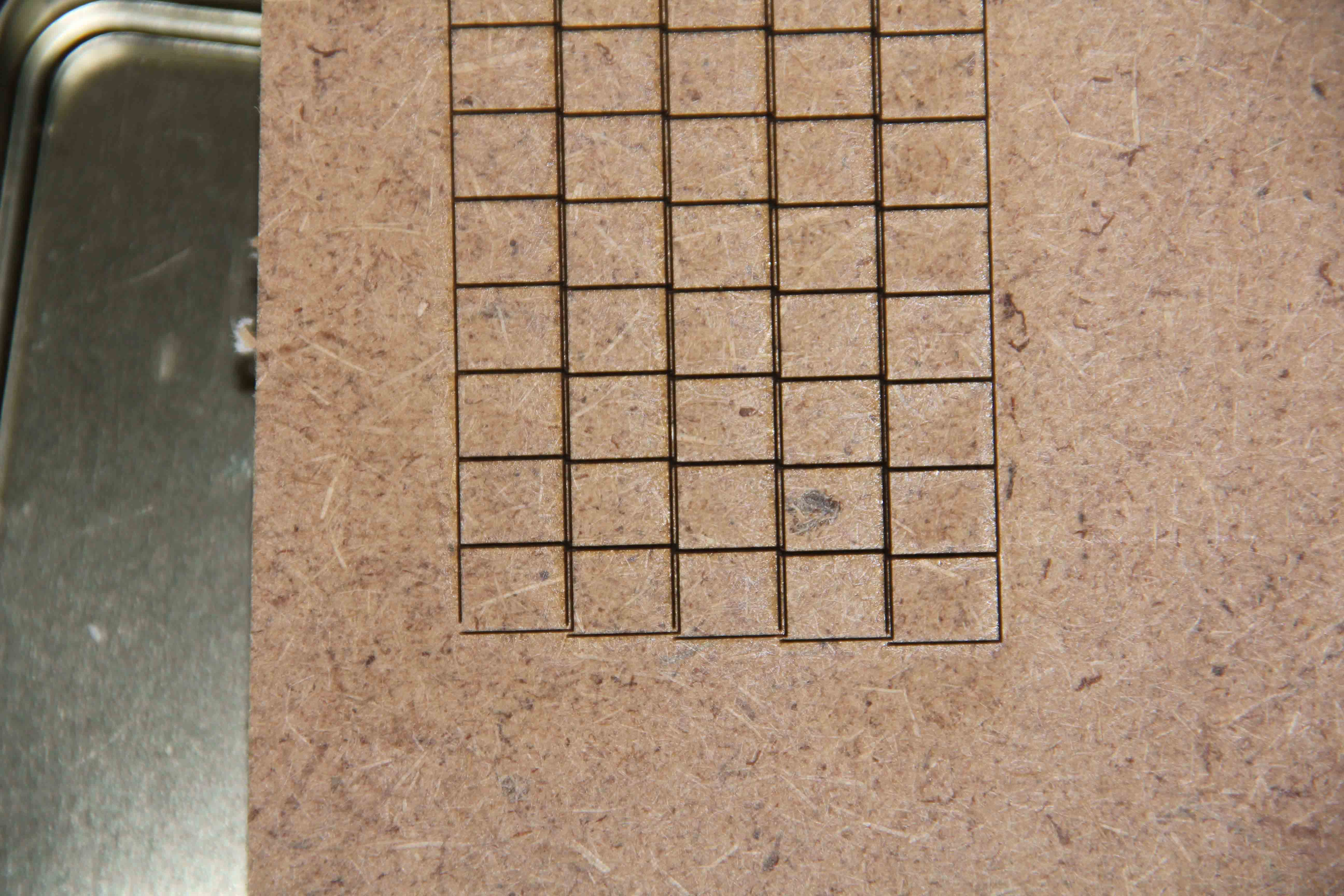

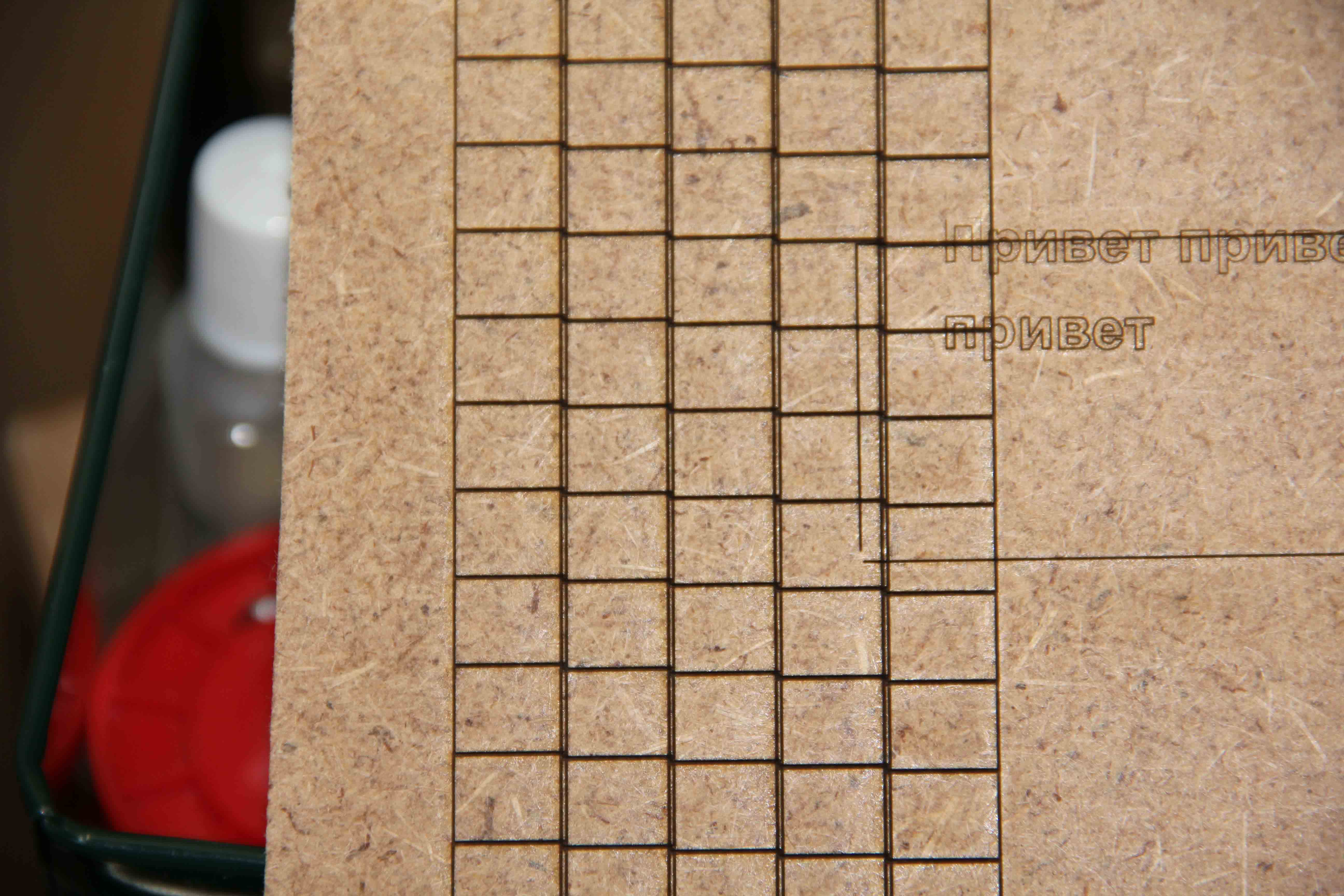

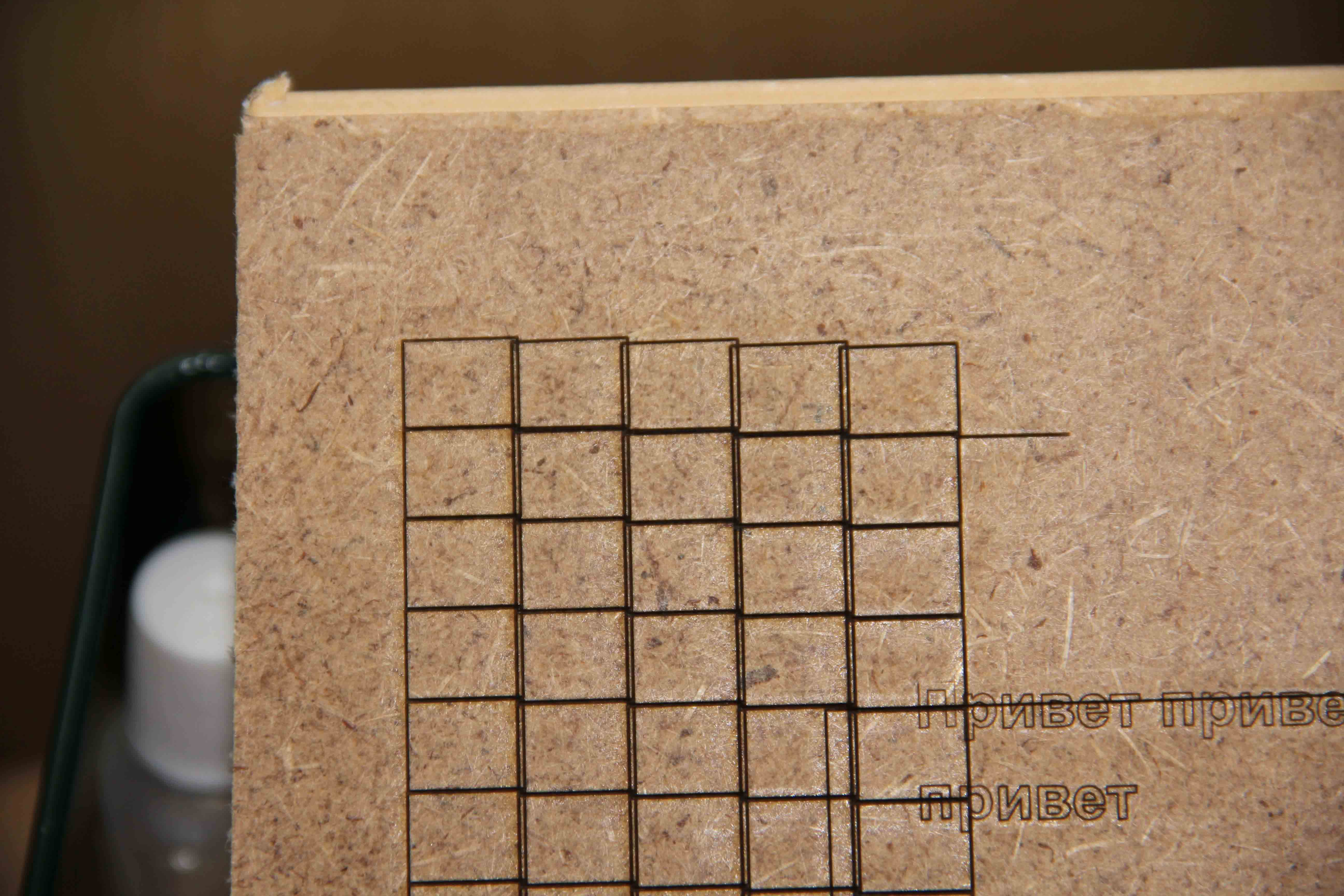

Сделал файл вывода и приложил картинку результата, система управления точно такая же как на ваших станках, драйвера стоят вот такие: M542-05. Напишите, пожалуйста какие драйвера у вас.



[sandro]

Здесь фото http://подставкин.рф/foto/



[proel]

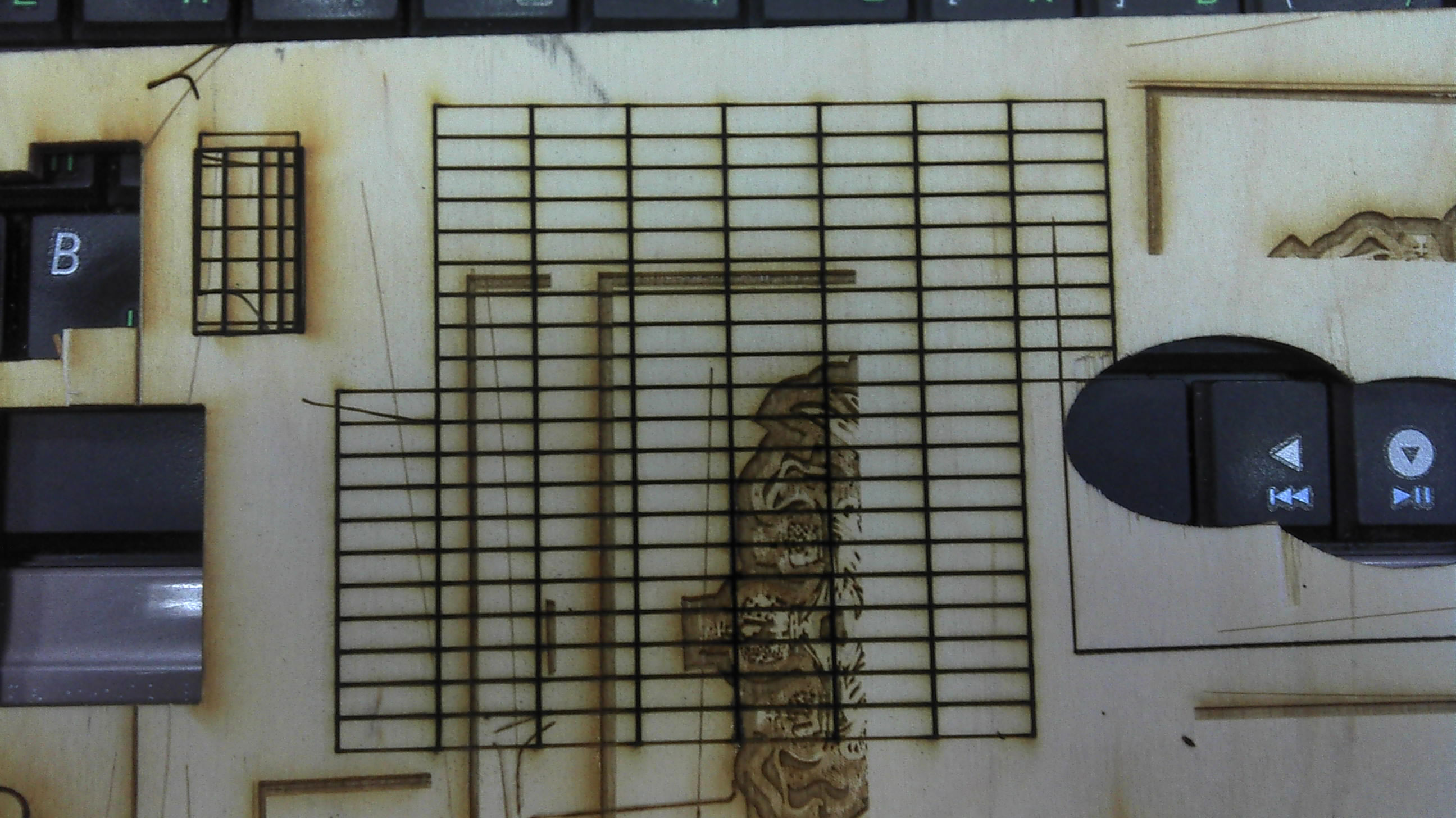

С утра поменял ускорение по оси X получил лесенку на сетке как у TBshnik , поставил стандартное ускорение проблема осталась. Так что присоединяюсь к проблеме.
