Проблема гравировки на Halk 50

[Sailorman]

какие драйвера у вас посмотрите.
все отличие, что у нас аналоговые а у вас стоят более совершенные - цифровые....



[proel]

Драйвера DM422C. Только вчера все было в норме, кроме недорезов и сдвига (фото я скидывал). Сегодня проявилась еще и лесенка.



[Sailorman]

пришлите конфиг станка пожалуйста.



[proel]

пришлите конфиг станка пожалуйста.

Отправил.
Перезагрузил комп, перезапустил станок - без изменений.



[Sailorman]

отписал на почту.



[TBshnik]

Удалось вернуть как было? Или остался глюк? Драйвера DM422C у меня



[proel]

В общем результат такой. После эксплуатации станка через какое то время, ПОСТЕПЕННО, глюк ушел. Именно, что меньше и меньше становилась лесенка, сейчас почти нет. Как будто прогрев какого то компонента.
Я пока в замешательстве, ни че не понимаю. Параметры станка "утренние".



[Sailorman]

а какая температура где стоят станки?



[proel]

у нас аналоговые а у вас стоят более совершенные - цифровые....

Sailorman, а у вас все нормально? Я имею введу сдвиг, недорез, сжатие рисунка при одностороннем проходе не проявляются?
Просто это явно не механика, либо corelLaser7.8, либо драйвер. Как мне кажется ).



[proel]

а какая температура где стоят станки?

Температура стабильная, 18...20 градусов, в отапливаем помещении.



[Sailorman]

да в том то и дело, если б у нас был хоть один глюк - разобрались бы быстро, но у нас все почему-то работает без глюков
КорелЛазер исключаем выводом файла который я выше прикрепил. Но если глюк пропадает - то тут вообще загадка.
Было бы здорово если б кто прислал нам станок в ремонт для опытов



[proel]

Кстати, а прошивки станков одинаковые? Может китайцы что то напортачили?



[TBshnik]

Как № прошивки узнать? Корел лазер отпадает. Я писал, что если станок вручную с пульта погонять по оси У короткими отрезками раз 20, точка смещается.

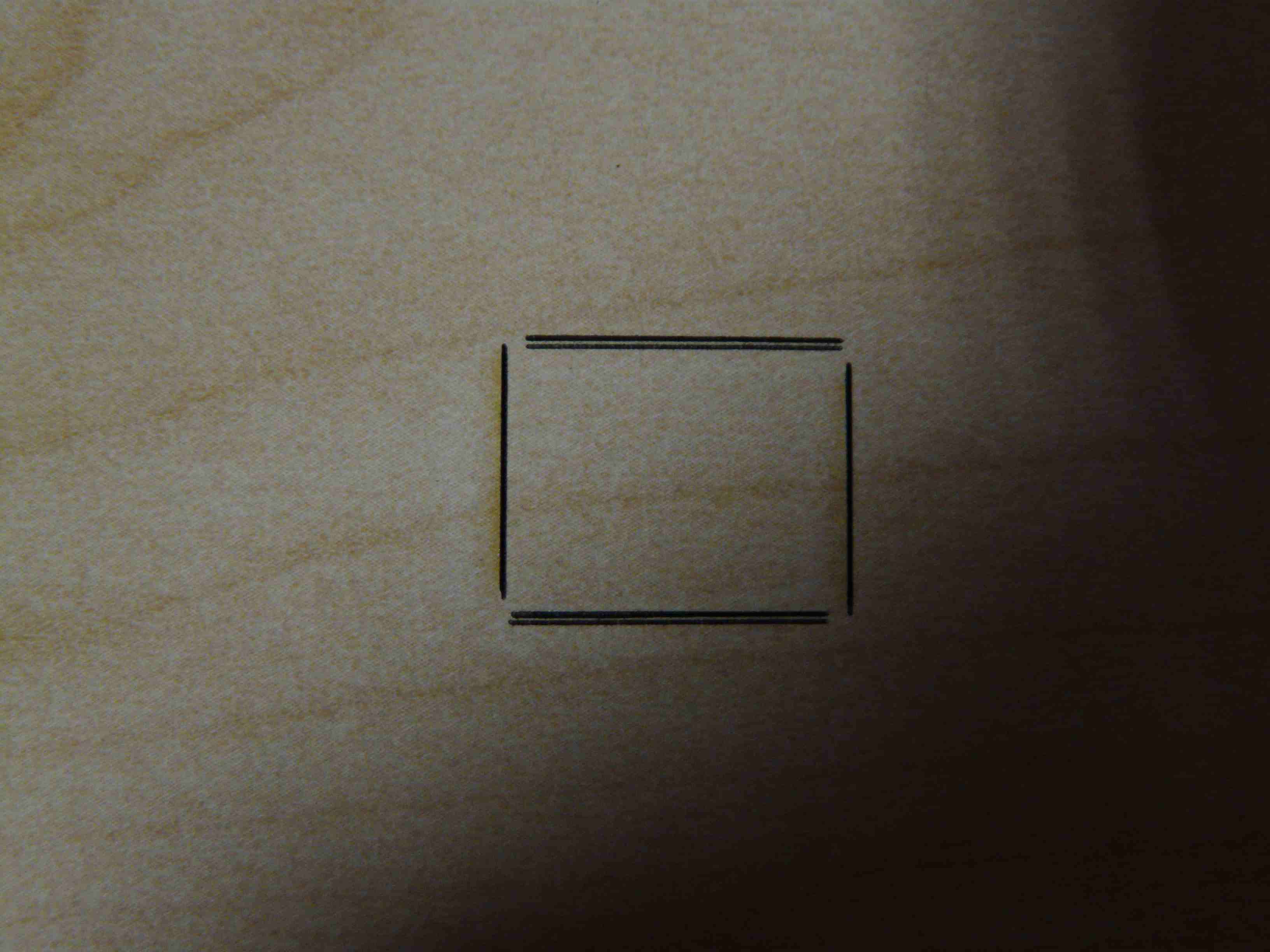

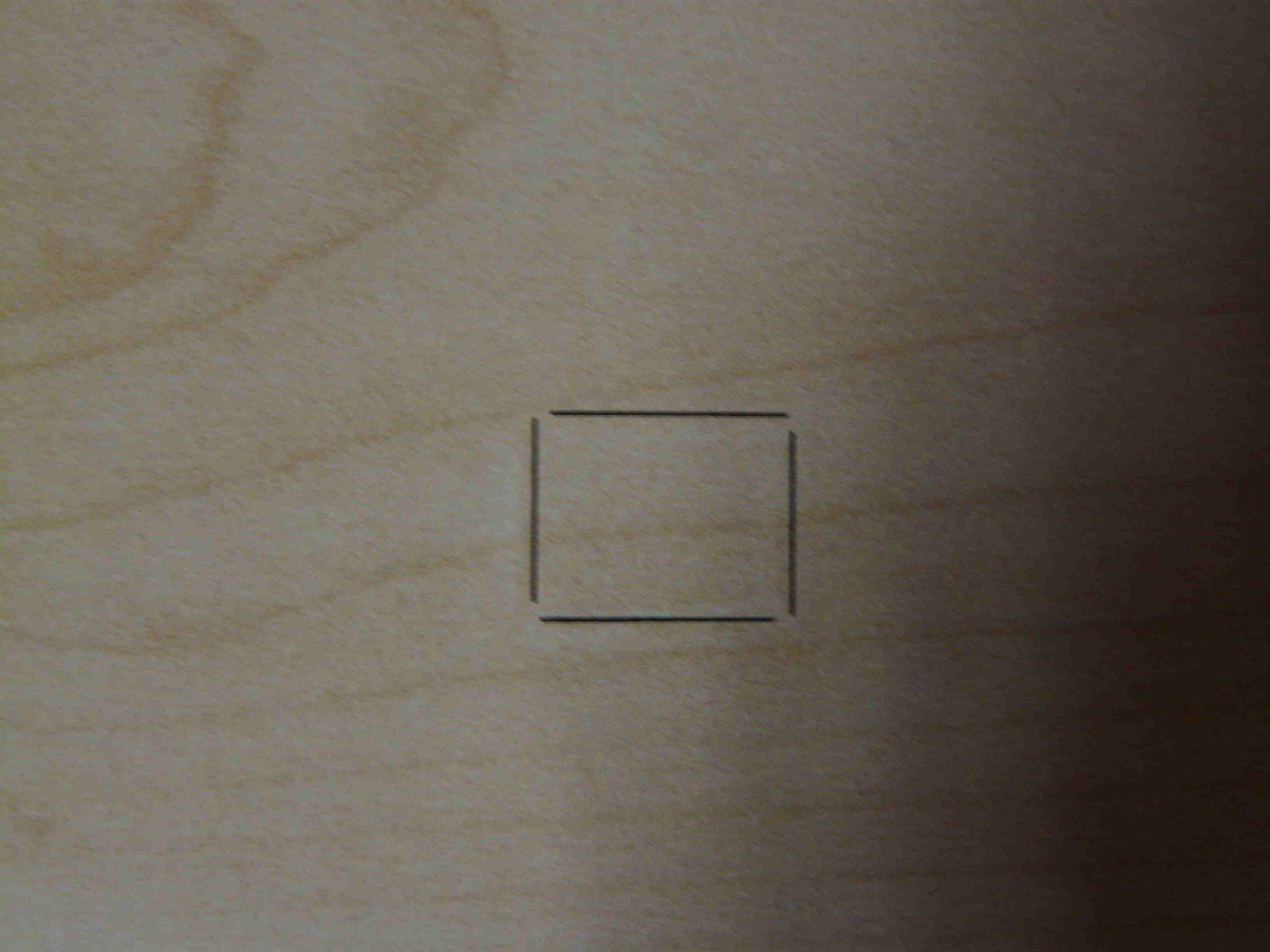

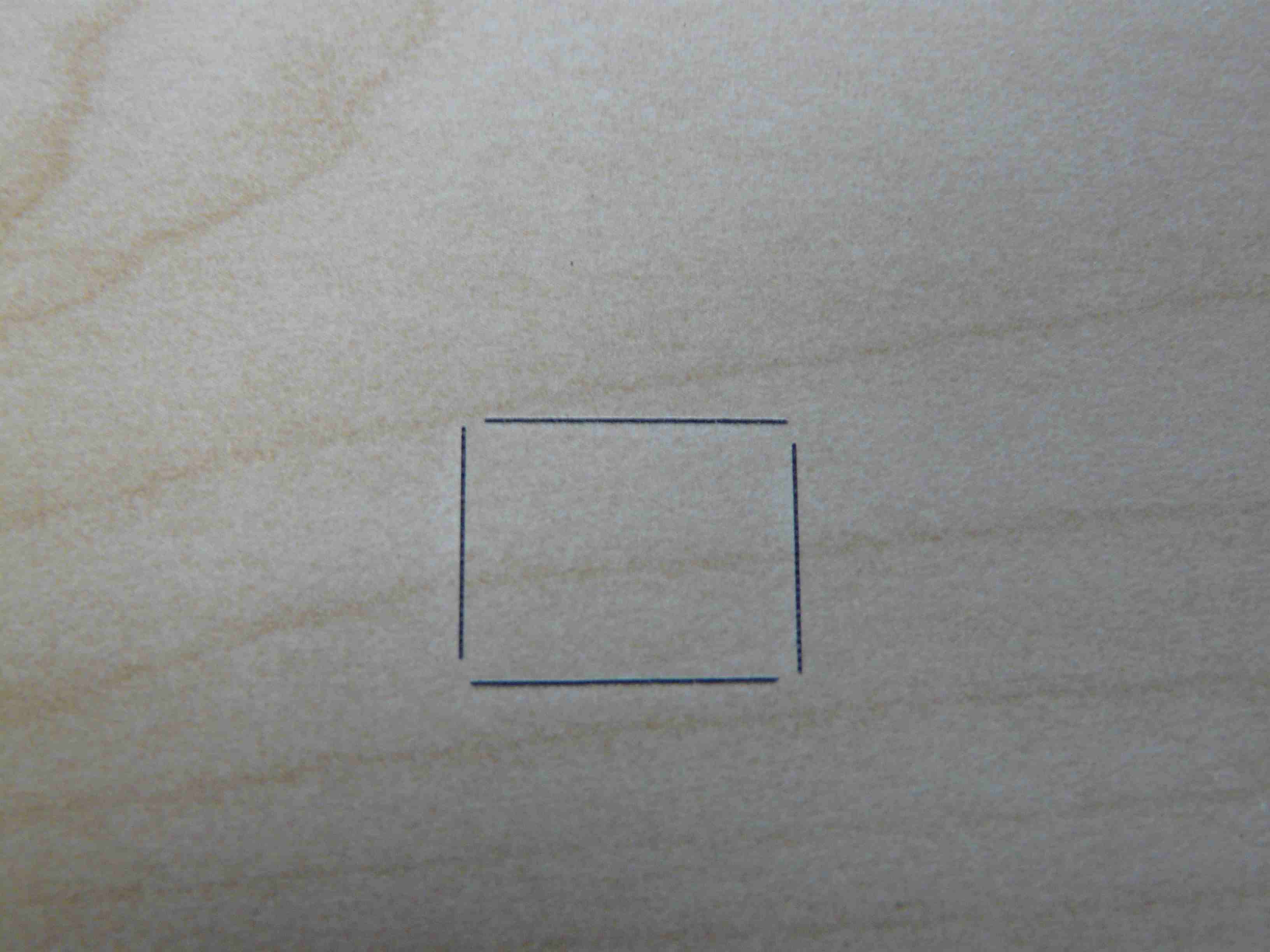

на рисунке №1 отрисованый квадрат, Рис 2 после езды влево вправо, рис 3 после длинных перегонов вверх вниз, рис 4 после коротких движений вверх вниз. двигал по 20 раз.



[proel]

TBshnik, на первом рисунке у тебя квадрат или четыре линии? Если квадрат - то у тебя тоже недорезает?



[TBshnik]

недорез это из за скорости. потом уменьшил все дорезает. меня не недорезы интересуют а смещение



[TBshnik]

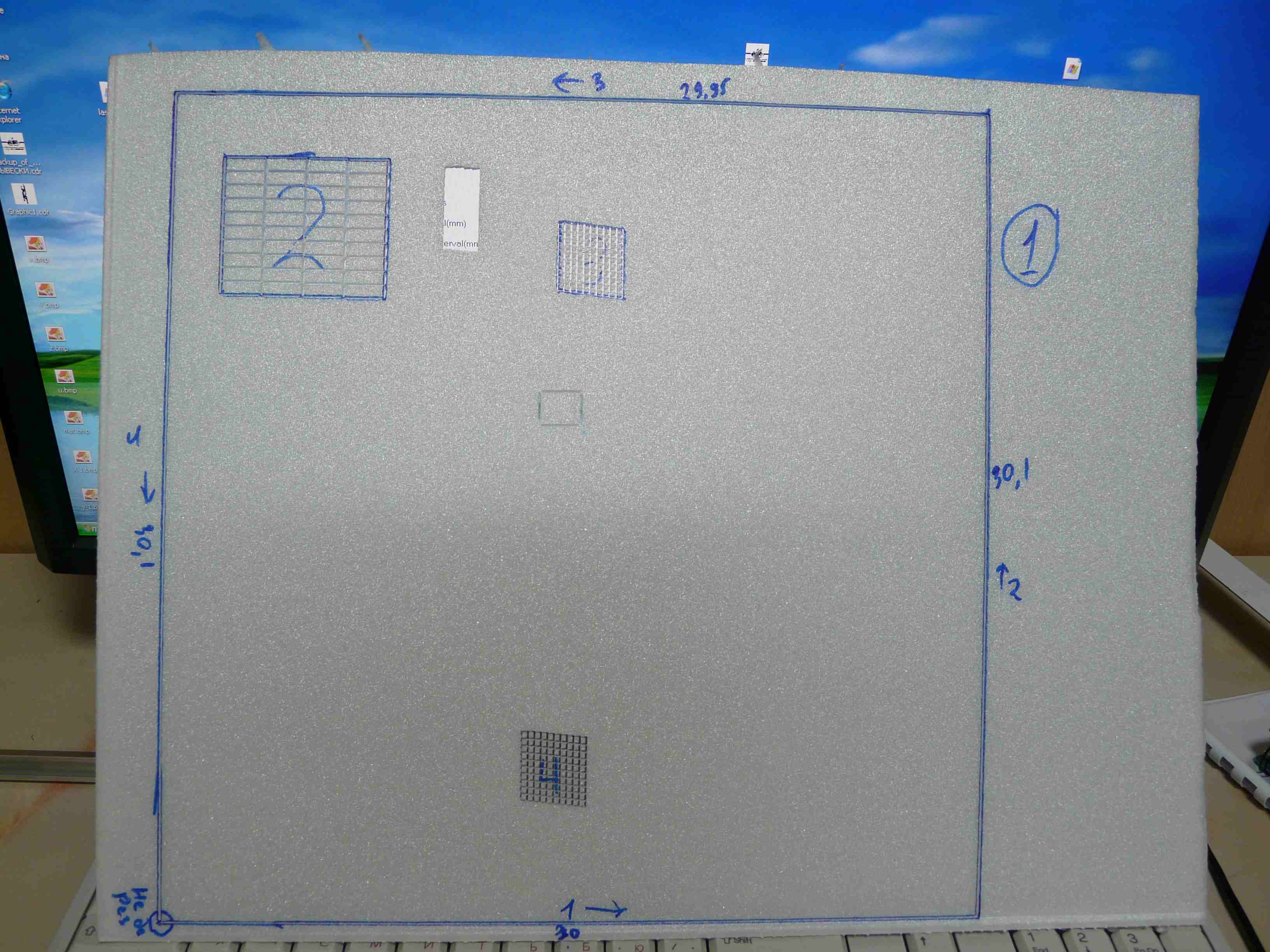

Вот еще есть снимок.



[proel]

Отключил станок на час, включил, отправил на резку сетку. Появилась ступенька и пропало смещение.

Постоял станок включенным пол часа (ничего не делал), пропала ступенька и появилось смещение.


по поводу недореза - с уменьшением скорости проблема уменьшается, но не исчезает.


Но с этим еще буду эксперементировать, а со смещением не знаю как быть, оно постоянно меняется.


Что делать пока не знаю. Как электронщик могу оказать любое содействие, что бы решить проблему.



[TBshnik]

Да уж. получается изменил настройки и все поплыло?



[sandro]

Техподдержка, так как нам быть?



[proel]

Техподдержка, так как нам быть?

Выходные, будем ждать.

Пришел к выводу, что глючит прошивка микроконтроллера станка, пересчет векторной графики происходит неверно, что то пропадает, что то смещается. Так же ( в моем случае ) при одностороннем проходе из-за неверного пересчета сжимается растровое изображение.
Это предположение.
Пора китайцев к стенке прижать.
