Заводские параметры HALK 4060 Table

[farit]

Инструкции нету поэтому и спрашиваю, на оси Z концевик не срабатывает, на остальных осях только в одну сторону срабатывают концевики (красная ошибка), подскажите что куда ввести чтобы не сломать станок?? И так несколько фрез уже сломано, после возврата на ноль станину пытался фрезеровать.

По красной ошибке читай пост 93. По z надо проверять почему не срабатывает. Концевики работают только в ноль, на максимуме концевиков нет.
[quote="ПраКоп, post: 14056, member: 4642]А при возврате в ноль, головка перемещается в левый нижний угол, но не в крайние положения, по оси X не доезжает где-то 70мм по Y где-то 150 а Z в стол упирается
Стояли следующие размеры в программе под паролем X 1200, Y 1300, Z-30 (совершенно не подходящие к этому станку)[/quote]


Что значит "не доезжает"? Если без касания концевика тупо встает как бы в заклинку, т.е плавно и с трудом сдвигается назад, иногда только вручную - нарушение геометрии станка. У меня клинила ось У, в нижнем положении, 50-70мм от концевика, расшарошил гнездо под подшипник, уже год без проблем. Для нашего станка размеры см. пост 96. кстати, сломать его, т.е. станок, очень сложно , вот фрезы! это дааа!!! люфты вещь не из области фантастики, к сожалению...
По Z надо просто прозвонить, найти причину



[ПраКоп]

Завтра по вашим советам выставлю машинный ноль, проверю шаги (400, 600 и -90 или лучше сделать их меньше пока, и если нужно будет то увеличить?), и если всё верно, то ротор должен встать в крайнее левое нижнее положение и поднять режущий инструмент, а отсчёт координат при движении головки должно идти в плюс.



[ПраКоп]

Движение по осям плавное, без подклиниваний. Выставлю шаги -60, 385, 580 и выставлю машинный ноль так чтобы к концевикам поближе и проверю)



[farit]

Завтра по вашим советам выставлю машинный ноль, проверю шаги (400, 600 и -90 или лучше сделать их меньше пока, и если нужно будет то увеличить?), и если всё верно, то ротор должен встать в крайнее левое нижнее положение и поднять режущий инструмент, а отсчёт координат при движении головки должно идти в плюс.

Да, и при этом машинные координаты начинаются с нуля. z все же -60, а по х и у выставлять точно 580 и 385, иначе лишний миллиметр в пределах подъ...ет очень жестоко, программа не опознает границу, не подскажет, а при резьбе будет сбойчик



[farit]

Движение по осям плавное, без подклиниваний. Выставлю шаги -60, 385, 580 и выставлю машинный ноль так чтобы к концевикам поближе и проверю)

машинный ноль не надо "ставить", станок сам его установит, если через меню ему команду правильную дать. а -60 385 и 580 это размер рабочего поля, если программа при имитации обнаружит что траектория выходит за пределы поля - подскажет что нужно поправить траекторию. поэтому важно ноль привязать к концевикам и размер поля поточнее указать в настройках станка



[ПраКоп]

Ещё один вопросик по нулю, концевики должны бы свободными, не нажатыми при возврат в машинный нуль? И какую ему команду дать, что бы он сам нуль установил, через Operation = Move to Reference Point?



[farit]

Ещё один вопросик по нулю, концевики должны бы свободными, не нажатыми при возврат в машинный нуль? И какую ему команду дать, что бы он сам нуль установил, через Operation = Move to Reference Point?

ну да, можно все оси сразу, или поочередно. станок пощелкает и отойдет от концевиков (по всем осям), не пугайтесь, в этот момент он жужжжит и живет собственной жизнью , зато потом все будет ок. по z работает концевик?



[ПраКоп]

Концевик на ось Z не работал, пришлось заменить, теперь всё хорошо, машинный ноль установился правильно, рабочее поле тоже установлено верно(385*580*-60) проверял в ручном режиме, даже зазор в пару миллиметров остаётся до станины.
Осталось разобраться с Арткамом))



[Nikolaevsk]

Осталось разобраться с Арткамом))

не желаете ли воспользоваться моими услугами по дистанционному обучению?
http://fionanikol.ru/page/training.html
предусмотрены разные программы и методы обучения, ценой от 5 до 15 тыщ рублей.



[ПраКоп]

не желаете ли воспользоваться моими услугами по дистанционному обучению?
http://fionanikol.ru/page/training.html
предусмотрены разные программы и методы обучения, ценой от 5 до 15 тыщ рублей.

Нет, спасибо, Вы мне уже "подсказали" как станок настроить.



[ПраКоп]

Прошу прощения за нескромный вопрос, подскажите в каком формате предпочтительнее сохранять проект в Арткаме 8,1?



[Nikolaevsk]

в каком формате предпочтительнее сохранять проект в Арткаме 8,1?

gcode(mm)*.tap



[ПраКоп]

gcode(mm)*.tap

Благодарю, попробую.



[ПраКоп]

Станок настроен, модели режутся, всё GOOD
... ну а остальное с опытом.



[farit]

Ура, ура!! Все шшастливы . Теперь надо найти гуру и поднабраться опыта. И еще терпимости к чужому мнению. Учиться никогда не поздно и никому не лишне



[ПраКоп]

Спасибо Ув участники форума за помощь.



[Nikolaevsk]

Теперь нужно как следует обмыть станок, ибо на не обмытый товар гарантия не распространяется



[all59]

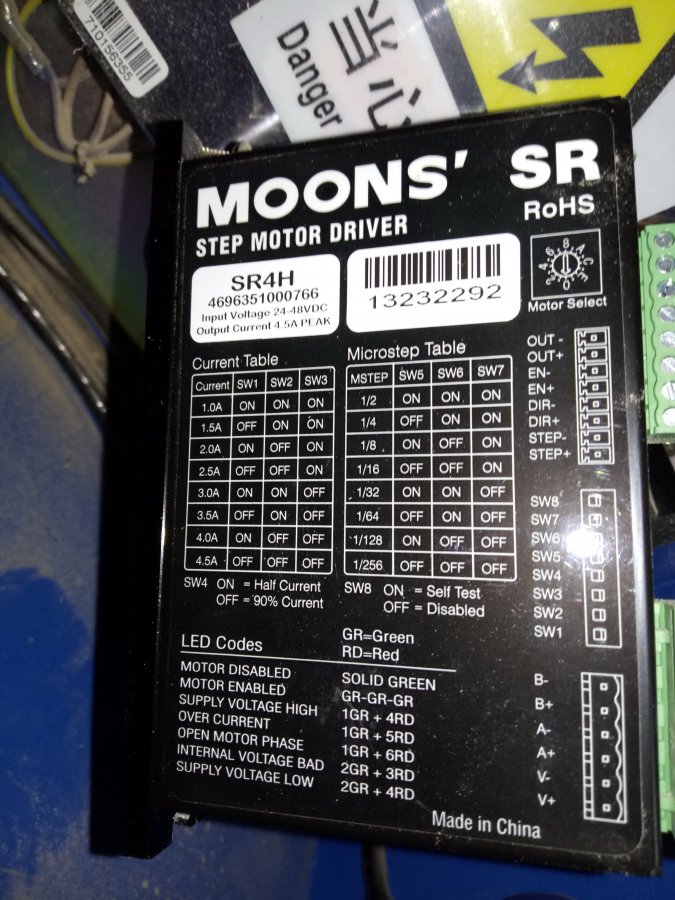

Добрый день. Перестала работать ось Z на 4060 тейбл. Включаю станок , у драйверов X и Y горит зеленый светодиод, у оси z мигает красный 6 раз, потом раз зеленый, и так постоянно. Подскажите пожалуйста, в чем причина?



[halkru]

Добрый день. Перестала работать ось Z

Здравствуйте, марку драйвера можно узнать?



[all59]
