Цветная лазерная маркировка 2014-01-18

[otts_xs]

1. С перестройкой фокуса - "гемор" настоящий.
2. Как решать проблему температуры заготовки, зимой и летом она разная, а значит и цвет тоже разный.
3. Очень дорогой процесс получается, в итоге дорого для клиента, как итог мало заказов. Например я вынужден был отказаться от тиснения кожи и ежедневников, т.к. заказы есть только в конце года, а мастер каждый год не помнит, что и как делать, в итоге продал его и перекрестился



[jek44]

1. С перестройкой фокуса - "гемор" настоящий.
2. Как решать проблему температуры заготовки, зимой и летом она разная, а значит и цвет тоже разный.
3. Очень дорогой процесс получается, в итоге дорого для клиента, как итог мало заказов. Например я вынужден был отказаться от тиснения кожи и ежедневников, т.к. заказы есть только в конце года, а мастер каждый год не помнит, что и как делать, в итоге продал его и перекрестился

По первым двум пунктам не наблюдаю проблем. Результат повторяемый. для точной установки фокуса/расфокуса достаточно штатной шкалы на маркере. С линзой F330 плюс/минус погрешность в треть миллиметра значения не имеет, так как глубина фокуса (фокальное растояние) растянуто относительно короткофокусных линз. По температуре вообще разницы не заметил. Пробовал матрицу запускать сразу после матирования и с выдержкой до остывания заготовки до комнатной температуры - результат одинаков. Хотя градусов в сорок разница температуры заготовок была. То есть с технической стороны все нормально.
С коммерческой - другой вопрос, но изюминка в цвете присутствует.



[ЛЭдуард]

Всем привет! Что за баг? Какой параметр нужно поправить, чтобы на краях не было дефектов?



[BiFoot]

Какой параметр нужно поправить, чтобы на краях не было дефектов?

А в попробуйте размеры тестовых квадратов сделать побольше и поменьше, и посмотрите результат. Цвета побежалости зависят от температуры, которую на поверхности создает луч. Проходя, луч нагревает соседние зоны, там где он уже прошел, и там где будет следующий проход. Дальше догадываетесь? Подогрев там, где будет следующий проход зависит от времени между проходами. За это время температура успевает изменится, насколько, зависит от интервалов времени между проходами. Меньше влияние при более коротких импульсах, за счет более короткого времени воздействия и разогрев поверхности меньше. Поэтому есть способ получения цвета через изменение плотности заливки, все остальные параметры одинаковы.



[jek44]

Всем привет! Что за баг? Какой параметр нужно поправить, чтобы на краях не было дефектов?

Я думаю надо поправить параметры start TC и end TC .



[jek44]

Или попробовать отключить двунаправленную гравировку.



[BiFoot]

Помимо плотности, используют еще изменение частоты и скорости. Это все эффект влияния нагрева соседних участков воздействия.

Продолжение поста «Лазерная маркировка, гравировка, резка, полировка. От хобби до бизнеса. Пост 7 Цвета»

Автор: Environmentalist

pikabu.ru

Здесь есть объяснение физики процесса, правда на английском, но можно включить перевод субтитров, либо в яндекс браузере голосовой.

Fiber laser colour marking *ALERT* information you need to know

A Roger Clyde Webb easy Thunder Laser Global learning lab tutorial Fiber laser colour marking CRUCIAL information you need to know to succeed Thank you for w...

www.youtube.com



[BiFoot]

параметры start TC и end TC

Эти параметры влияют только на точность попадания луча в точках включения и выключения луча. Влияют на бахрому, не всегда заметную.

Ezcad3 задержки лазерного гравера Start TC, End TC, Polygon TC Какой delay нужно установить. МАКРО!

#gravmax В видео показаны примеры настройки задержек Start TC - End TC - Polygon TC (laser timing, delay) для программ EzCad3 или EzCad2. Увидите макросъемку...

www.youtube.com

отключить двунаправленную гравировку

Даст эффект на цвет, но не равномерность. Нагрев. Сквозняк подул на поверхность, цвет может измениться - охлаждение. Там процесс в очень узких пространственно-временных интервалах идет.



[BiFoot]

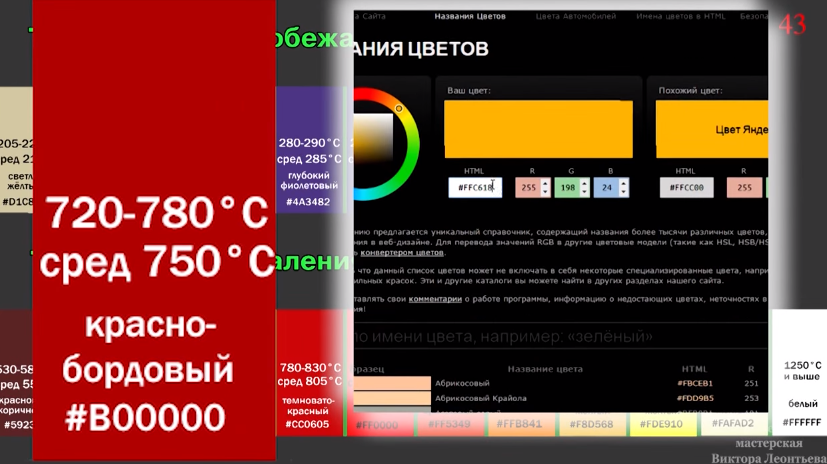

Цвета побежалости металла

Цвета побежалости металла Экспериментальная мастерская Виктора Леонтьева. Разное из металловедения ...

kovkapro.com



[jek44]

Эти параметры влияют только на точность попадания луча в точках включения и выключения луча. Влияют на бахрому, не всегда заметную.

Ezcad3 задержки лазерного гравера Start TC, End TC, Polygon TC Какой delay нужно установить. МАКРО!

#gravmax В видео показаны примеры настройки задержек Start TC - End TC - Polygon TC (laser timing, delay) для программ EzCad3 или EzCad2. Увидите макросъемку...

www.youtube.com

Даст эффект на цвет, но не равномерность. Нагрев. Сквозняк подул на поверхность, цвет может измениться - охлаждение. Там процесс в очень узких пространственно-временных интервалах идет.

Вот на том примере гравировки и есть проблемы по краям. Если параметры сильно смещены от нормальных то такой деффект будет заметнее.
При отключении двунаправленной гравировки деффект должен исчезнуть. Эффект на цвет можно скорректировать шагом иди скоростью.
По поводу влияния сквознячка это полная ерунда. У меня стабильно получаются цвета и на холодном и на теплом металле без корректировок параметров.



[BiFoot]

Пробуйте. Я в эту игру поиграл, имею мнение.



[BiFoot]

По поводу влияния сквознячка это полная ерунда

Ваше право так считать. Какая разнца температуры между цветами? Тут вопрос баланса энергии. Чуть больше, чуть меньше, имеем результат. И пятна не только по краям, и в любой момент в любом месте проявиться могут. Дед мне еще в дошкольном детстве показывал как цвета побежалости получаются. Полированную титановую пластинку нагревал и в воду. Поверхность, как бензин в луже, вся узором цветным. Казалось бы, вся пластинка прогрелась да одной температуры и выше зоны образования побежалости, цвет должен быть одиню Но, нет, радуга.



[jek44]

Пробуйте. Я в эту игру поиграл, имею мнение.

Так и я периодически делаю гравировку на брелки с цветными элнментами. Один раз файл в езкаде создал, параметры подобрал и пользуюсь. Разумеется на одном и том же металле. Никогда не заморачивался температурой в помещении. Все таки маркер это не ведро с водой, равномерную гравировку по цвету держит.



[ЛЭдуард]

Сквозняк подул на поверхность, цвет может измениться - охлаждение. Там процесс в очень узких пространственно-временных интервалах идет.

Во время гравировки заготовка лежала на массивной алюминиевой пластине + дополнительный обдув - как раз для того, чтобы исключить температурный сдвиг.



[ЛЭдуард]

Попробую заматировать/отшлифовать поверхность и лазером и механически. Не цветные участки будут исключены в связи с чем можно будет увеличить размер (а то в размер заготовки не помещается)



[jek44]

Во время гравировки заготовка лежала на массивной алюминиевой пластине + дополнительный обдув - как раз для того, чтобы исключить температурный сдвиг.

Обдув это скорее это минус. Дополнительная нестабильность, при чем не слабая.



[jek44]

Попробую заматировать/отшлифовать поверхность и лазером и механически. Не цветные участки будут исключены в связи с чем можно будет увеличить размер (а то в размер заготовки не помещается)

Цвет будет и на зеркальной и на матированной поверхности. На зеркальной соответсвенно будет смещение параметров в сторону увнличения мощности или плотности заливки, так как излучение частично отражается. на матрице это будет четко видно.



[jek44]

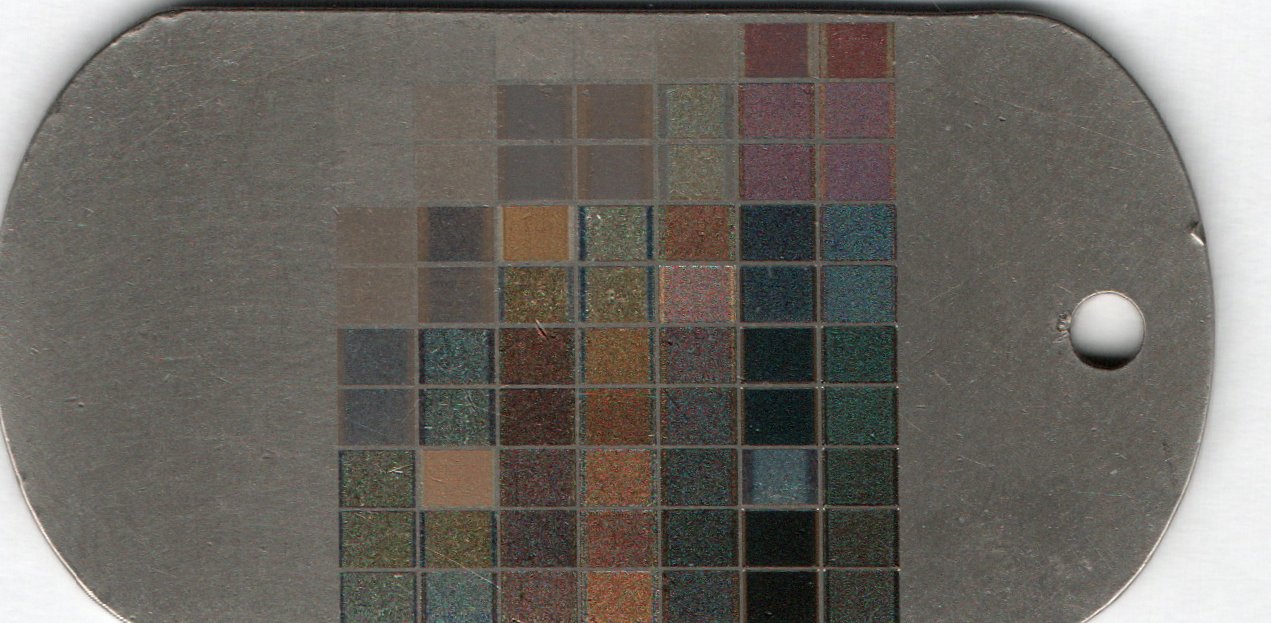

Вот, например, здесь видно. Лазер QS, Линза с полем 220х220 мм, в фокусе, частота 60, мощность 15 проц от 30 вт. Смещение по цвету очень не значительное
