Цветная лазерная маркировка 2014-01-18

[nagannonet]

есть результат , надо еще руку набить на своем станке и с параметрами поиграть
спасибо



[Valera5609]

У меня нет ezcad3, у меня программа, которой нет в открытом доступе.

А как программа называется если не секрет?



[Silverman]

Секрета нет, Максиграф, но это никак не поможет )))



[Valera5609]

Секрета нет, Максиграф, но это никак не поможет )))

так вы бы сразу и написали что работаете на МиниМаркере, у них немного отличается софт от станков под управлением Ezicad.



[Silverman]

так вы бы сразу и написали что работаете на МиниМаркере, у них немного отличается софт от станков под управлением Ezicad.

Зачем мне писать, что я работаю на МиниМаркере, если я на нём не работаю. И что значит "так бы сразу и написали" - выкладываемые мною режимы вполне рабочие для МОПА систем, вот и делюсь своими наработками. Если у кого-то что-то не применимо - сорян )))



[nagannonet]

какие частоты используете ? я вот пришел к выводу от 37 до 50 кГц , выше сильно желтит , ниже просто темное
и как смотрится сама маркировка без отливов цветов ? под серебро или слегка желтым оттенком ?
спасибо



[halkru]

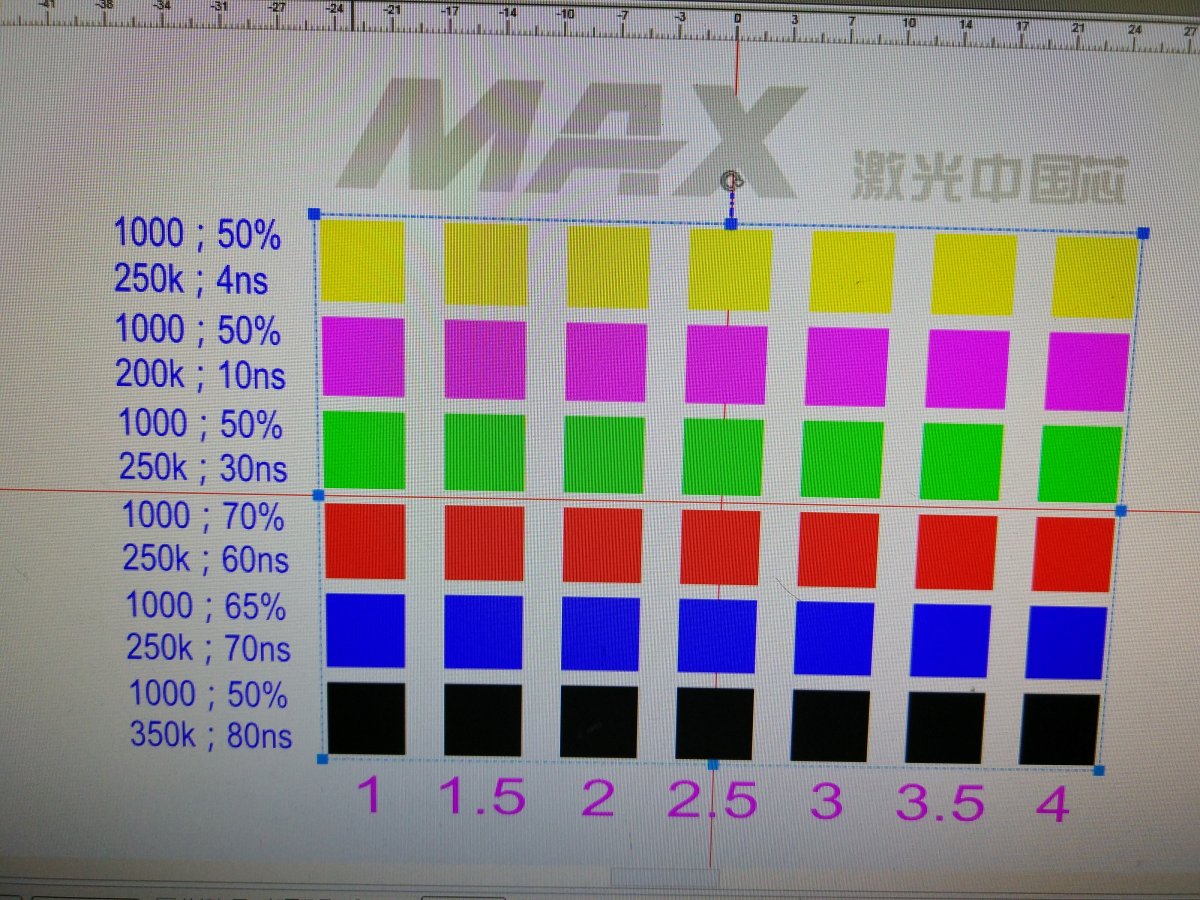

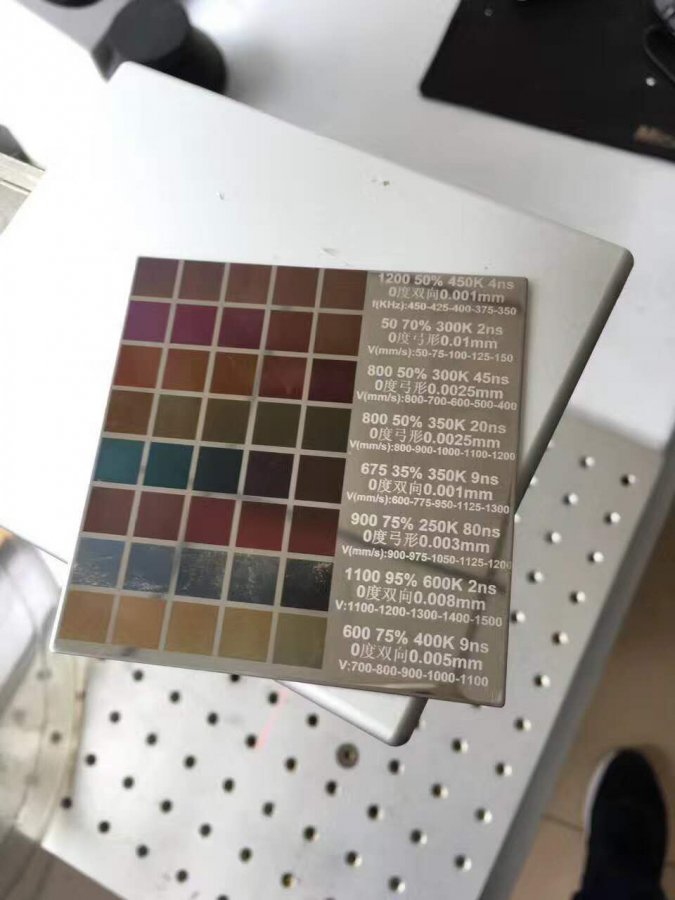

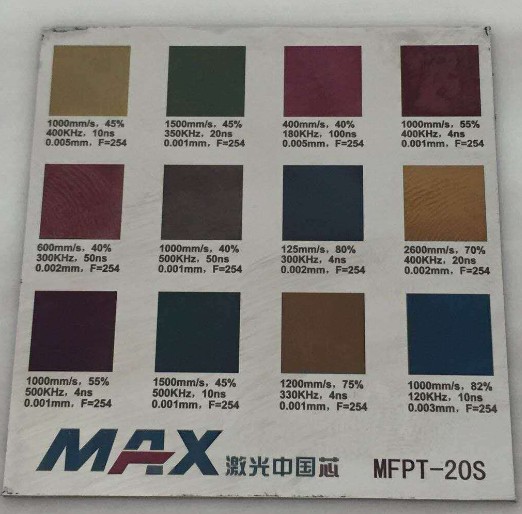

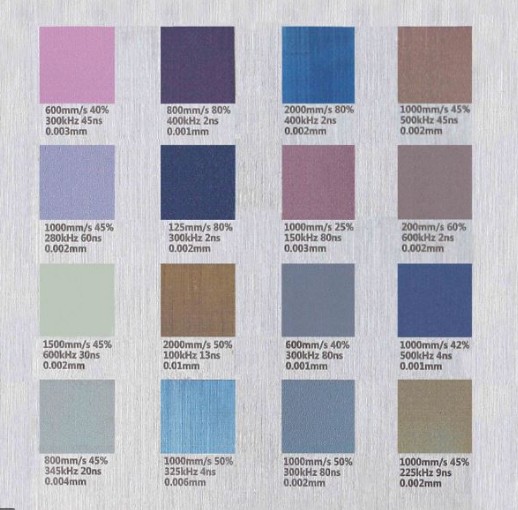

Возможно раньше публиковал, вот что нашлось



[Silverman]

Без отлива цветов в рассеяном освещении - желтоватый или бежевый. А по частоте, пропустил совсем эти значения

какие частоты используете ? я вот пришел к выводу от 37 до 50 кГц , выше сильно желтит , ниже просто темное
и как смотрится сама маркировка без отливов цветов ? под серебро или слегка желтым оттенком ?
спасибо

В рассеяном освещении - да, слегка желтоватый или бежевый, как слегка поджаренный сахар или щербет. А по частоте, пропустил совсем эти значения - у меня были 55 кГц и 60 кГц. Вообще на самом деле удачных "вилок" может быть много больше, у меня при ловле цвета в своё время неоднократно проявлялись такие эффекты и на других линзах - но я как-то не задавался целью их отловить и вычленить в отдельную тему. А тут подвернулся случай с ложками и я решил воспользоваться этим моментом и закрепив результат выложить его для дальнейшего освоения здесь.



[Сигизмунд]

Это конечно всё прикольно...еще бы научить программу саму определять фото по цвету выставлять градиенты и отдельно гравировать в полноцвет как принтер..))



[vitzol]

Ну у ЛЦ есть такая утилитка, но только для векторов работает



[Сигизмунд]

Ну у ЛЦ есть такая утилитка, но только для векторов работает

что за ЛЦ?



[vitzol]

Лазерный центр. Она только для их ПО.



[Silverman]

Я не знаю о какой утилите идёт речь, знаю только что при продаже станков ЛЦ предлагает услугу калибровки по цвету на стали 316 для использования со специальным сторонним ПО по работе с цветом, там курирует эту тему молодая женщина - то ли от университета то ли еще как. И само по себе ПО без калибровки конкретной машины - не выдаст автоматизации по цвету. Калибровка была вроде бесплатная при покупке у них станка, а отдельно ПО предлагали пару лет назад за 100000 руб, примерно такого порядка цена.



[by697]

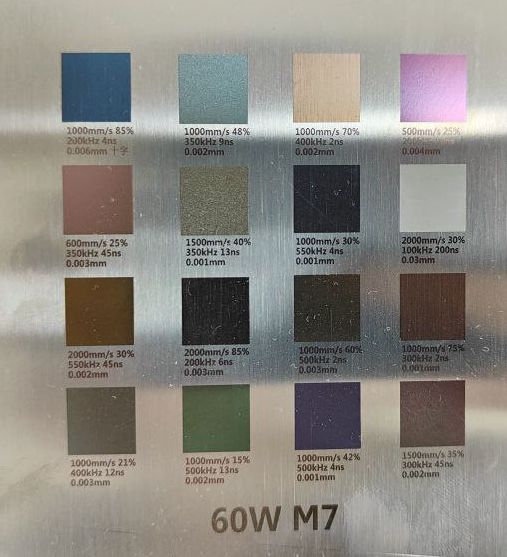

mopa m7 60w параметры цветной гравировки



[halkru]

Огонь, если не жалко скиньте ezd файл в копилку форума, так массу людей можно сюда направлять за ответом на вопросы.



[MaxiMarker]

Неплохо ещё указывать материал, на котором это сделано и его толщину.
Ибо, другой материал (а для многих любая марка стали - это просто сталь) и другая толщина дадут совсем другой эффект.



[halkru]

материал сатнированная нержавейка, это видно, толщина, начиная с 2 мм, по моему разницы уже не будет.



[jek44]

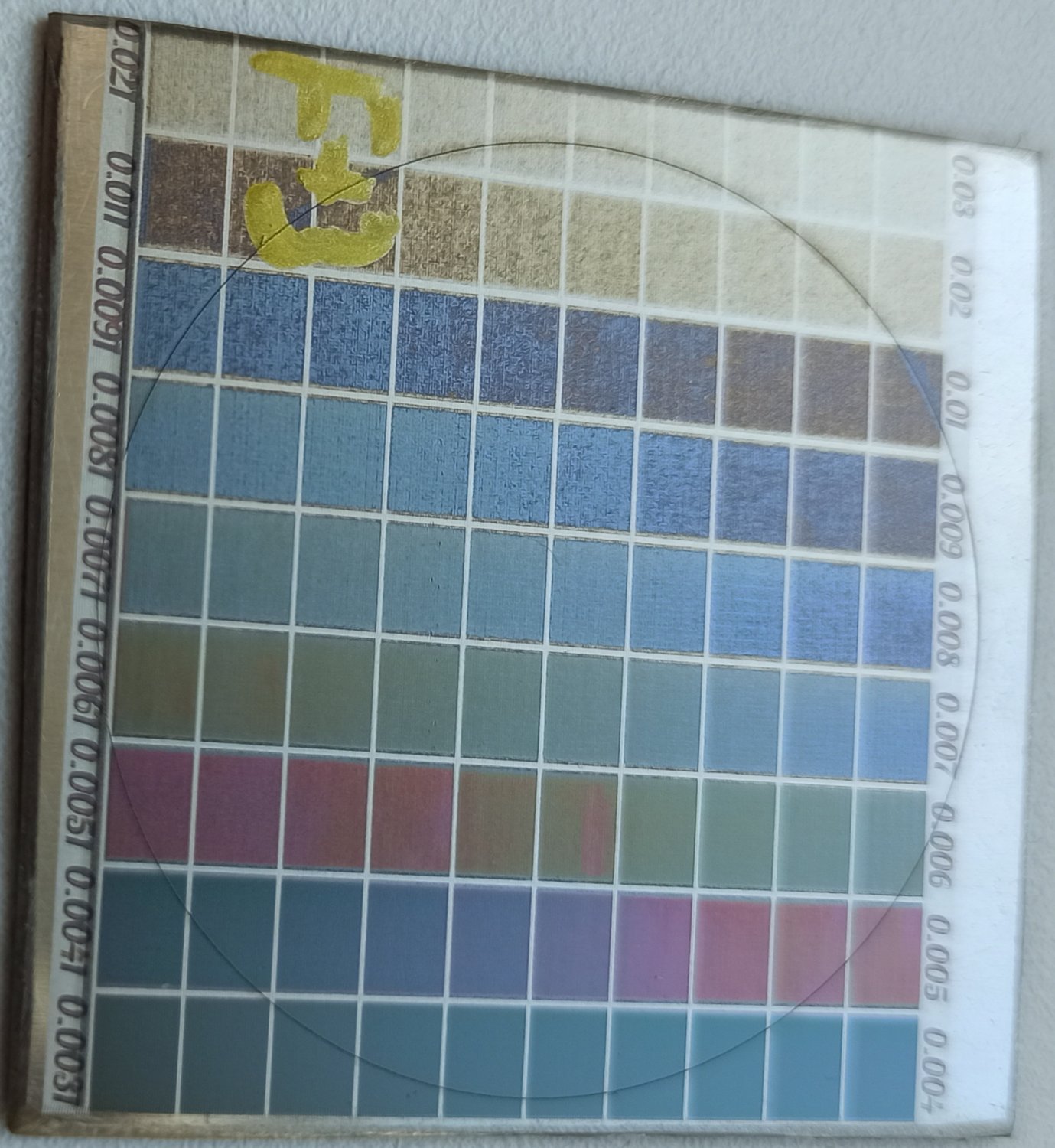

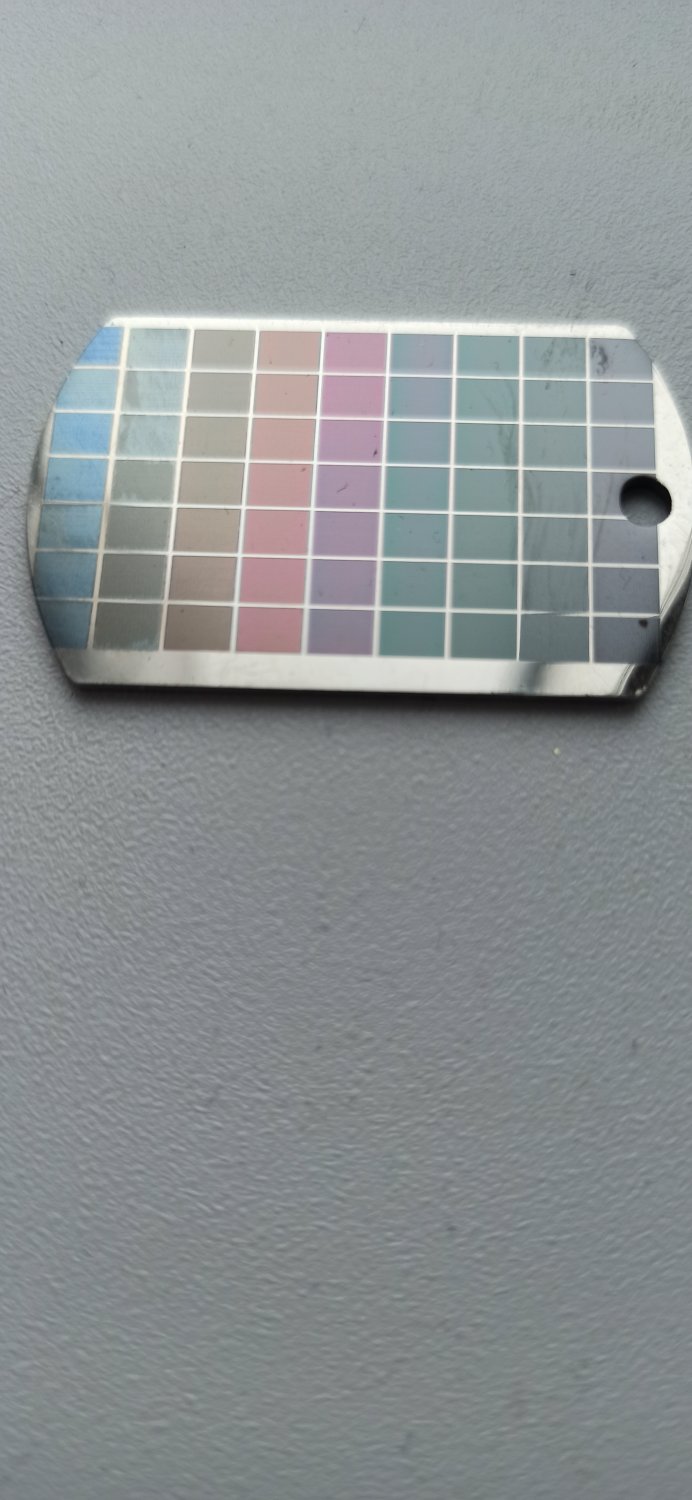

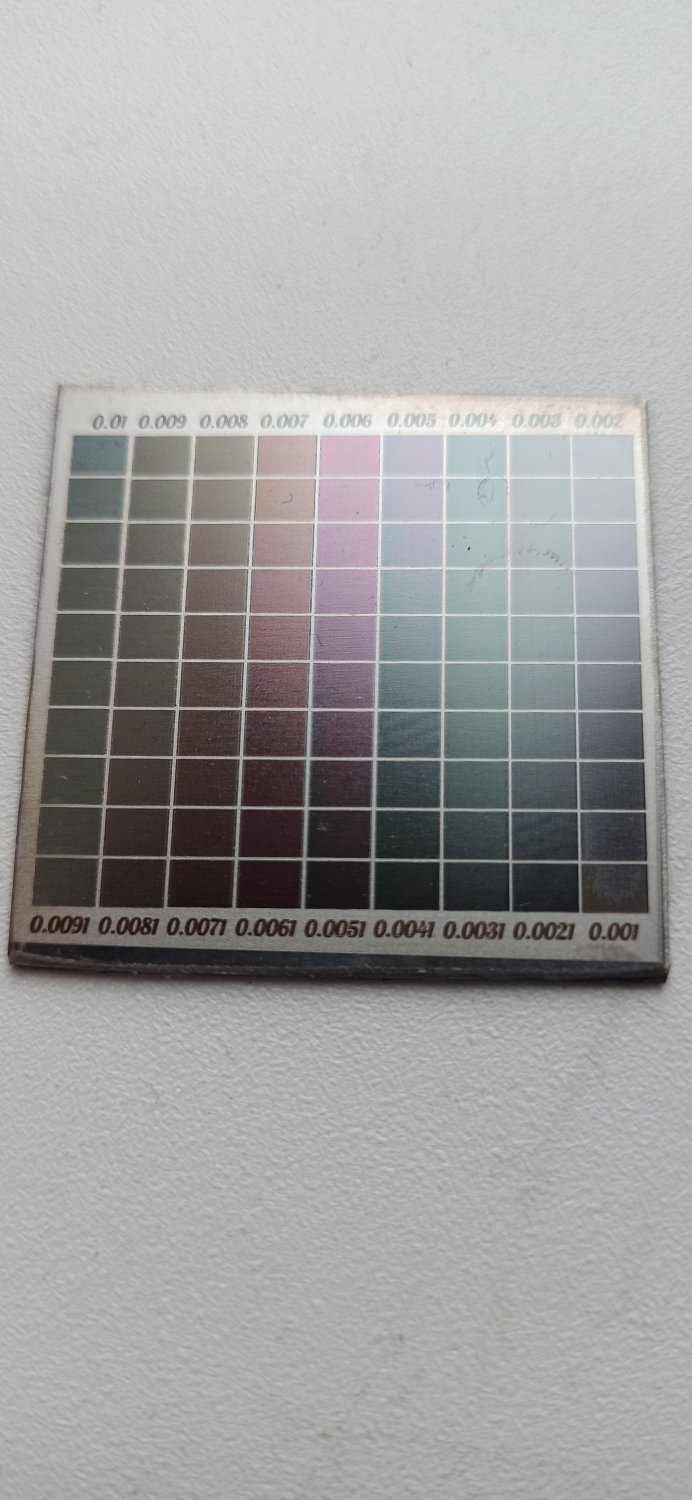

А это райкус 30 вт. Параметры скорость 400, мощность 30 процентов, частота 60. В фокусе. Меняется только шаг гравировки, на фото он виден. На матированной нерже и на зеркальной. Параметры не менял, но видно что результат немного отличается по понятным причинам.



[jek44]

ссылка на файл Ezcad с матрицей,для экспериментов
https://disk.yandex.ru/d/iuESn8WTDyIgUg

Еще дополнительно забыл указать - линза с фокусным F330 (для поля 220х220 мм)



[jek44]

После ряда экспериментов удалось поймать устойчивы синий цвет.
Сначала матируем нержавейку с параметрами скорость 1000, мощность 40% от 30 вт, частота 30 в фокусе.
Потом с ранее указанными параметрами запускаем матрицу но уже в расфокусе выше на 3 мм, выбираем цвета и вот что получается. Размер картинки 37х36 мм
Файлик ВДВ приложу.
