Цветная лазерная маркировка 2014-01-18

[jek44]

Можно в цвете гравировать. У меня raycus с таким диапазоном частоты и мощности. С линзой 220 мм цвета делает в фокусе. Если фокусное линзы меньше, то в фокусе пережигает даже на 10 процентах мощности, надо делать расфокус примерно в 3 мм.



[Corrector]

Можно в цвете гравировать. У меня raycus с таким диапазоном частоты и мощности. С линзой 220 мм цвета делает в фокусе. Если фокусное линзы меньше, то в фокусе пережигает даже на 10 процентах мощности, надо делать расфокус примерно в 3 мм.

Привет , примеры параметр есть ?



[jek44]

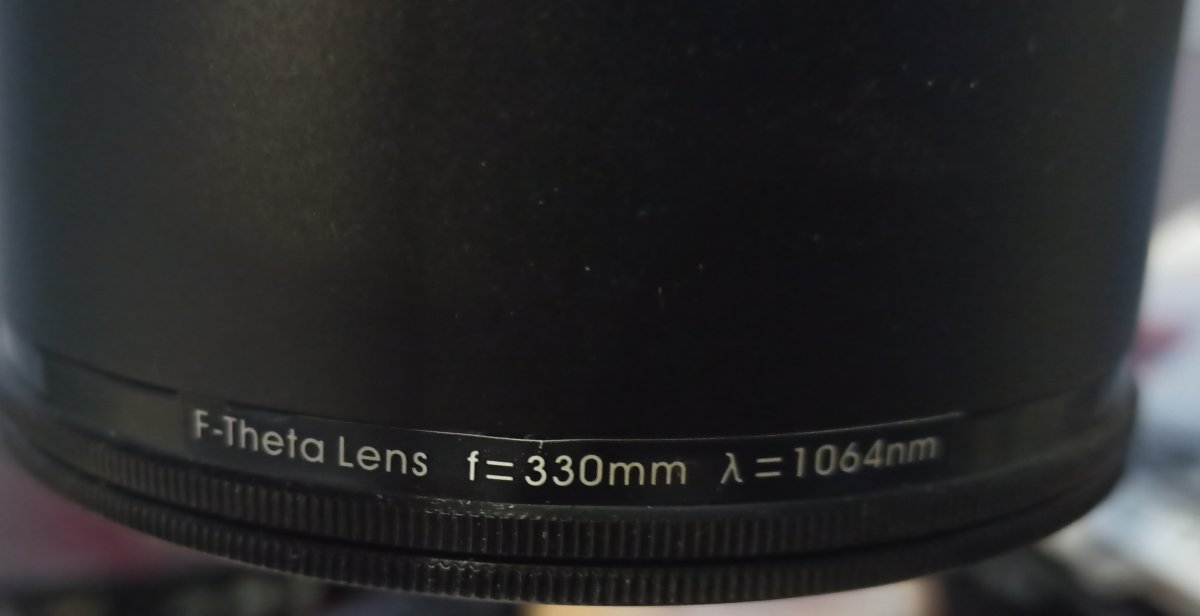

Для линзы с фокусным 330 мм.
Скорость 400
Мощность 30,
Частота 60
Гравировка в фокусе на зеркальной нержавейке ( брелки из Китая). Меняется только шаг (hatch) гравировки.
От металла к металлу параметры шага могут плавать. Лучше создать матрицу с шагом 0,0005 и на конкретном металле пробовать. Постараться обдувом поддерживать температуру изделия, иначе цвета уплывут. Ориентировочные значения hatch такие.
0,0085 - желтый
0,0077 - оранжевый
0,007 - красный
0,0062 - темно-красный
0,0052 - фиолетофый
0,0038 - 0,005 - разные оттенки зеленого
0,0025 - гладкий черный



[Corrector]

Посмотреть вложение 12139 Для линзы с фокусным 330 мм.
Скорость 400
Мощность 30,
Частота 60
Гравировка в фокусе на зеркальной нержавейке ( брелки из Китая). Меняется только шаг (hatch) гравировки.
От металла к металлу параметры шага могут плавать. Лучше создать матрицу с шагом 0,0005 и на конкретном металле пробовать. Постараться обдувом поддерживать температуру изделия, иначе цвета уплывут. Ориентировочные значения hatch такие.
0,0085 - желтый
0,0077 - оранжевый
0,007 - красный
0,0062 - темно-красный
0,0052 - фиолетофый
0,0038 - 0,005 - разные оттенки зеленого
0,0025 - гладкий черный

у меня линза 100 и 254



[Corrector]

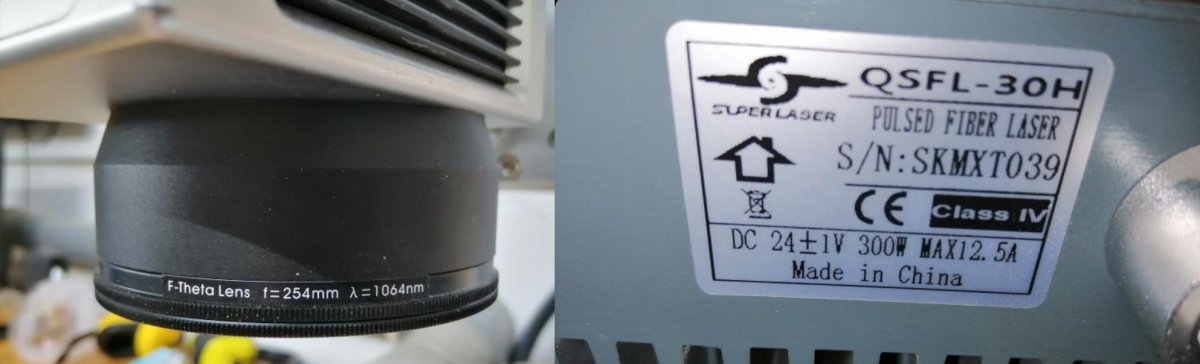

Вот такой если кто работает на таких покажите результаты



[jek44]

Тут можно уменьшить мощность. С учетом того что с увеличением дистанции в 2 раза, мощность на поверхности изменится в 4 раза, то можно попробовать пересчитать для линзы 240. По моим прикидкам это будет 12 - 14 процентов от 30 вт. Эксперементируйте. Иходные данные у вас есть



[Corrector]

Посмотреть вложение 12139 Для линзы с фокусным 330 мм.
Скорость 400
Мощность 30,
Частота 60
Гравировка в фокусе на зеркальной нержавейке ( брелки из Китая). Меняется только шаг (hatch) гравировки.
От металла к металлу параметры шага могут плавать. Лучше создать матрицу с шагом 0,0005 и на конкретном металле пробовать. Постараться обдувом поддерживать температуру изделия, иначе цвета уплывут. Ориентировочные значения hatch такие.
0,0085 - желтый
0,0077 - оранжевый
0,007 - красный
0,0062 - темно-красный
0,0052 - фиолетофый
0,0038 - 0,005 - разные оттенки зеленого
0,0025 - гладкий черный

какая заливка использовали ?



[jek44]

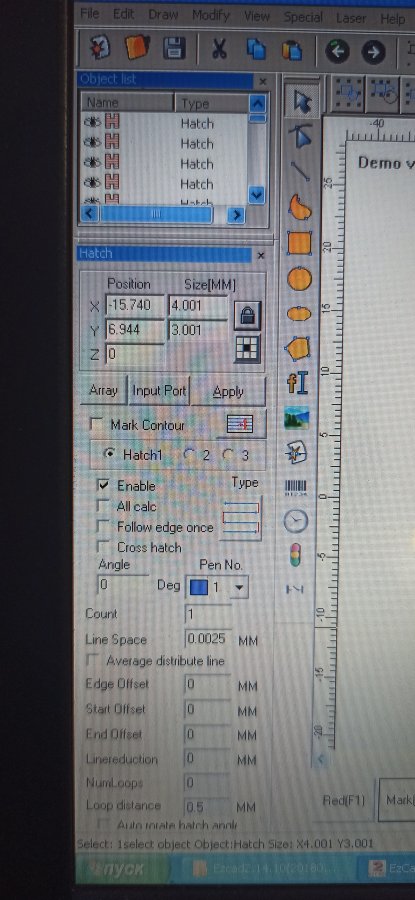

Черный. Для других аналогично. Меняется только параметр Line Space



[jek44]

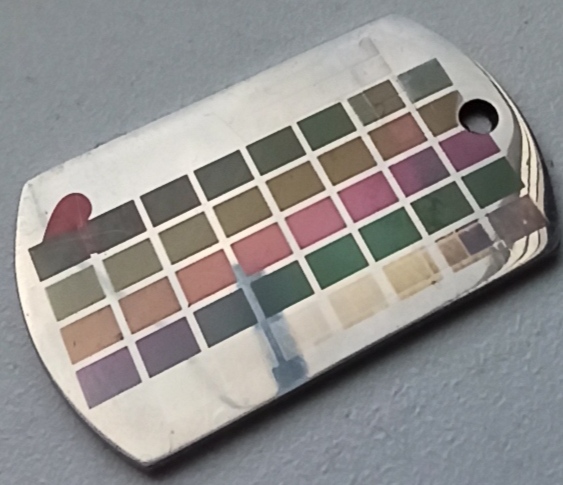

Нашел старый пробник с такими параметрами



[Corrector]

Черный. Для других аналогично. Меняется только параметр Line Space

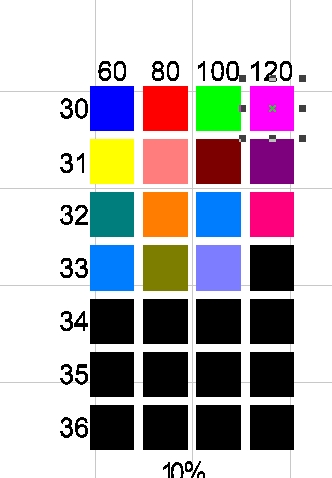

Посмотреть вложение 12141

такой таблицы нет ?



[Corrector]

Посмотреть вложение 12142
Наше hл старый пробник с такими параметрами[/QUOTE
это 30 ват



[jek44]

такой таблицы нет ?

Нет



[Valera5609]

Посмотреть вложение 12139 Для линзы с фокусным 330 мм.
Скорость 400
Мощность 30,
Частота 60
0,0025 - гладкий черный

У меня гладкий черный и прочие цвета на скорости 700
первый проход шаг 0,01 ск/мощность/частота 700/30/80 и 2 прохода 700/30/60 шаг 0,002 (первый темно зеленый) и потом черный...



[jek44]

Какая линза у вас на этих режимах



[Valera5609]

Какая линза у вас на этих режимах

Рабочее поле 200х200 мм, фокусное расстояние 320мм, источник raycus 20w
Синий (темно голубой) на золотой ложечке, делал зеленую но фото не сохранилось



[Viktor88]

Простите уважаемые форумчане, как я понял просить поделиться параметрами для 60W 3D Mopa лазера Raycus можно не просить?



[Valera5609]

Простите уважаемые форумчане, как я понял просить поделиться параметрами для 60W 3D Mopa лазера Raycus можно не просить?

Проще будет составить свою цветовую карту, тем более у вас Mopa, тут многие на стандартных излучателях цветную палитру делают и у всех разные параметры. Почитайте с первой странице, где то писали на каких параметрах на Mopa гравируют, берите за основу и подбирайте параметры под свой излучатель.



[Vengr]

Коллеги,
а есть вариант сделать цветную гравировку на алюминии?
нужны таблички для электрошкафов, нержавйка слишком как бы сказать зеркалит.

Как я понимаю МОРА не может, у меня не получилось.



[Viktor88]

Объясняю. Цвета на нержавеющей стали - это фактически цвета побежалости от температурного воздействия луча на метал. МОРА просто даёт возможность играть с температурой нагрева без изменения скорости и размера штриховки. Это гарантирует ровный и равномерный цвет без изменения шероховатости поверхности.
Алюминий не обладает свойством изменять цвет при нагреве. Посему цветным он быть не может. Вот чёрно-белая гравировка на нём получается весьма неплохо. Даже с оттенками серого. А цветные маркировки может дать титан и нержавеющая сталь. Ну и ещё латунь в диапазоне от жёлтого, до синего.



[Vengr]

Объясняю. Цвета на нержавеющей стали - это фактически цвета побежалости от температурного воздействия луча на метал. МОРА просто даёт возможность играть с температурой нагрева без изменения скорости и размера штриховки. Это гарантирует ровный и равномерный цвет без изменения шероховатости поверхности.
Алюминий не обладает свойством изменять цвет при нагреве. Посему цветным он быть не может. Вот чёрно-белая гравировка на нём получается весьма неплохо. Даже с оттенками серого. А цветные маркировки может дать титан и нержавеющая сталь. Ну и ещё латунь в диапазоне от жёлтого, до синего.

спасибо, понял
может знаете, какая марка нержавеющей стали менее "зеркальна".
