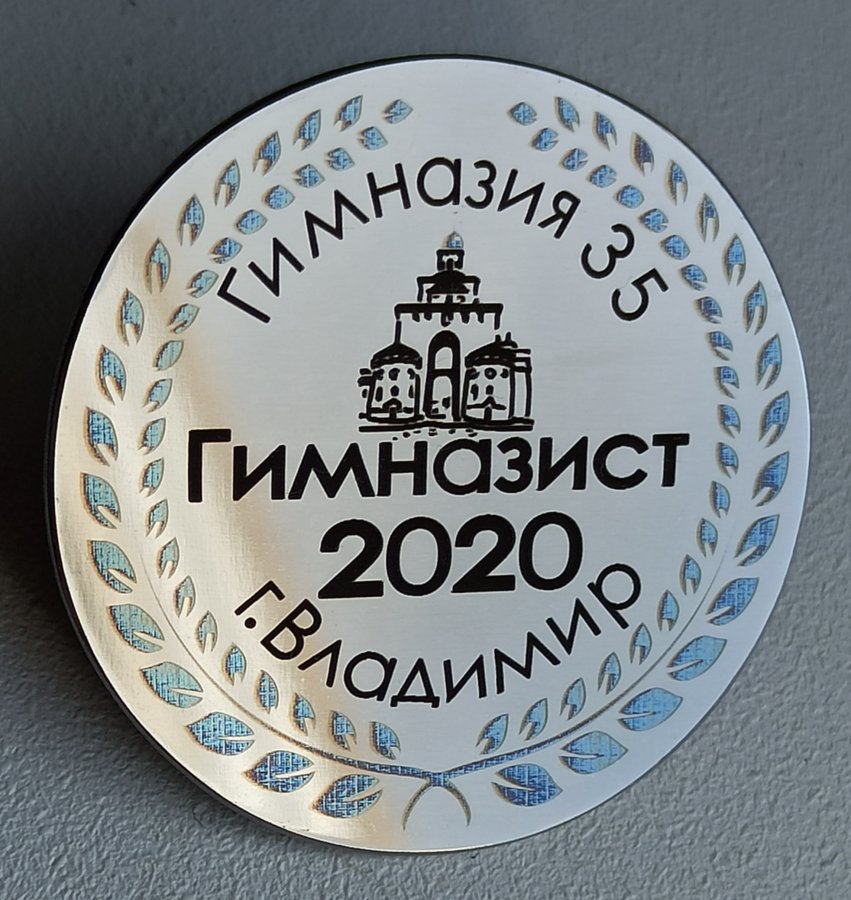

Черный цвет может быть получен, по моему опыту, только в расфокусе. Мощность я выбирал максимальную, частоту 35 кГц. т.е. при такой частоте энергия в импульсе не максимальная, но достаточно велика. (Max. у меня при 20 кГц). Далее менял высоту расфокуса и создавал палитры в зависимости от скорости и плотности линий заливки (lpi). Старайтесь использовать не высокие скорости (100-300 мм/с), а плотность линий наоборот выбирайте побольше (80-150). Где то в этих пределах вы сможете найти чёрный цвет. И да, есть нюанс, я это делал в 2 прохода, под разными углами заливал для стабильности. И ещё я подготавливал поверхность тоже излучением. Ставил высокую скорость и частоту. Удалял частицы жира и тд. Тут главное чтобы не начался процесс испарения металла.
На мой взгляд - это тупиковый путь... Чтобы получить расфокус, нужно либо поднять головку, либо опустить. При этом произойдёт неминуемое изменение масштаба. А коли так, то о какой точности (совпадении желаемого размера с действительным) может идти речь ?
Действительно здесь есть минусы, но на излучателях с НЕ перестраиваемой длительностью импульса другого выхода я не нашёл.
Если у вас получилаль желтая пленка, то попробуйте пройтись дважды , трижды по одному месту. Или хатч сделать плотнее вдвое. У меня выходит темный графитовый цвет. Чем больше проходов тем темнее. Линза с фокусным 330, частота 60, мощность 27 скорость 400, хатч 0.023 гравировка в фокусе. Это параметры желтого, для Raycus 30 вт.
К тому же, можно провести несколько тестов, измерить получаемый размер линейкой и в программе изменить размер наносимого изображения. MaxiGraf с этим отлично справляется
EzCad то-же.
Белиссимо!
Да , такая же проблема у меня мопа 7 30 ват , не могу подобрать чётки черный цвет на нем пробовал на линзе с рабочем полем 200мм и на 70 мм
Можете растолковать как изменение фокуса на несколько миллиметров влияет на отражаемость металла? Нигде не могу найти информацию!
А мопа не позволяет работать в расфокусе? Или в чем нюанс? Я все думаю нужна мне та мопа или нет....
Позволяет в расфокусе но зачем?Если не знаешь зачем он тебе, то лучше и не бери.Все у кого qs тебе скажут зачем он тебе нужен.Но если им дать мопу ,а через полгода пересадить на qs счастья в их глазах ты точно не увидишь.Нюанс в другом воздействии на материал.Пластик,кожа,резина и т.Д.Если с ними не работаешь а только на железе то и не бери.Хотя смыслa сейчас брать qs я ,например ,тоже не вижу.Они в каждом районе каждого города уже понатыканы.
С точки зрения оптической физики растолковать подробно не смогу! А на практике, часто, когда ловлю фокус, рисуется на всем вокруг, отражаясь от полированного серебра!!!
