Halk 40. плавит оргстекло, сжигает картон, палит кожу.

halkru

Константин
.. а что такое коллиматор 4x?
Такая штуковинка из двух линз, которая увеличивает апертуру (диаметр) входящего лазерного луча в N (в данном случае 4) раз.
Грубо говоря, сфокусированная "точка" = длинна волны * фокусное расстояние / Апертуру (диаметр падающего луча), поскольку изменить длинну волны не можем, меняем фокусное расстояние в сторону уменьшения или/и увеличиваем апертуру.


Basmach108

Новый пользователь

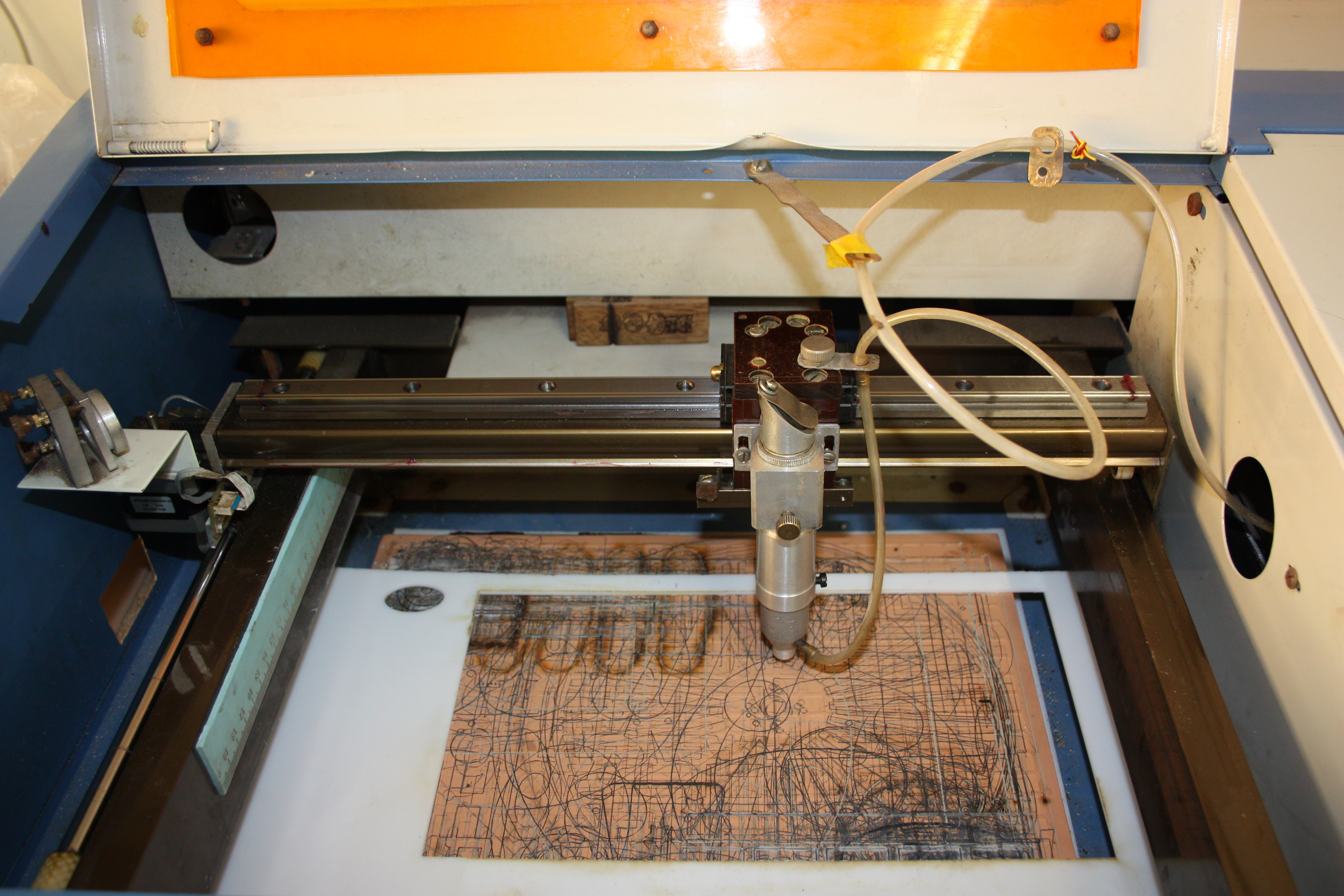

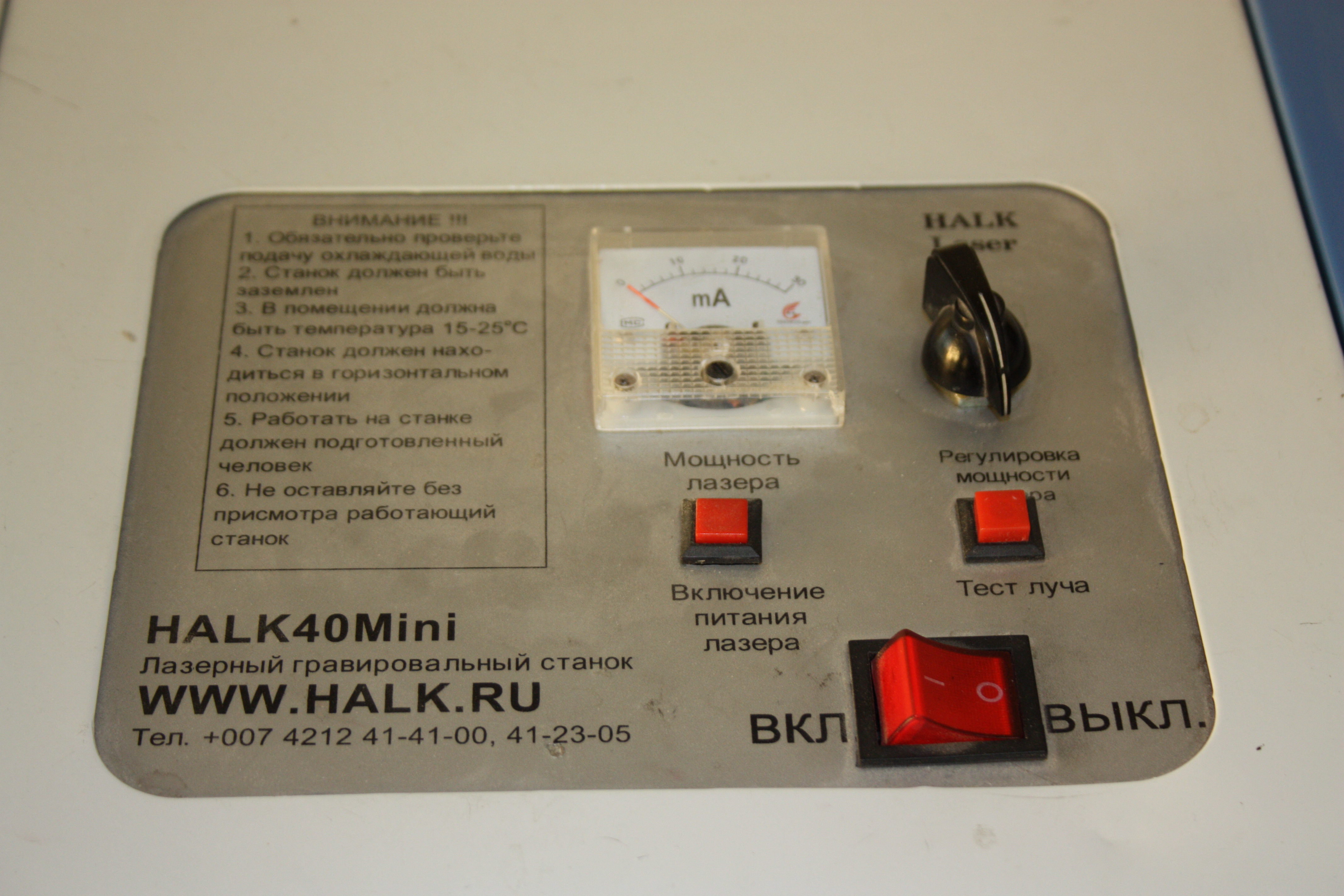

Фото...

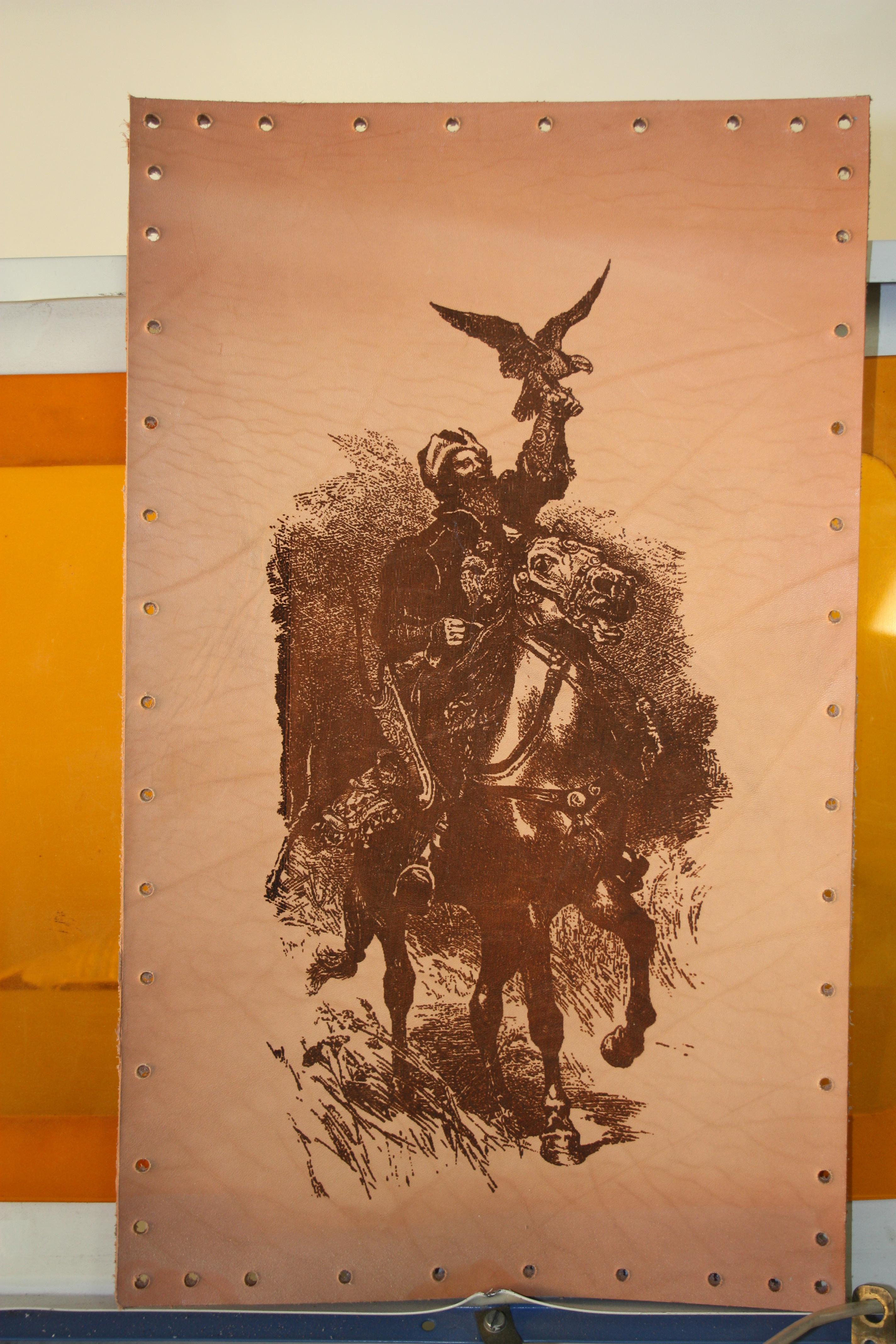

Дефект при гравировке виден (лазер изменил мощность....) остальное все видно. Вот так станок портит работу.
Координата Х заменена на линейную направляющую.
Куплен станок фрезерный халк6090 тайбл но тяжко для понимания... а он был бы кстати делать рамки к коже из дерева ЛЕПАЧО
освоить пока не получается нахрапом, надо где то уроки взять...

пишите, что умею расскажу.


Вложения

  • IMG_1321.jpg
    3,8 MB · Просмотры: 729
  • IMG_1322.jpg
    4,3 MB · Просмотры: 828
  • IMG_1324.jpg
    4,1 MB · Просмотры: 723
  • IMG_1325.jpg
    5,1 MB · Просмотры: 734

Galaktika

Участник
не равномерный прожиг даже не сразу разглядела....

Да.... уж... видно что станок перетерпел много модификаций... прям как мои гаджеты... значит я не одна такая любительница по экспериментировать! а то на до мной муж подтрунивает, что куплю игрушку, а потом с бубном танцую над ней пока не настрою.... и весь мир привлекаю к этому злодеянию.:Yahoo!:


sandro

Участник
Такая штуковинка из двух линз, которая увеличивает апертуру (диаметр) входящего лазерного луча в N (в данном случае 4) раз.
Грубо говоря, сфокусированная "точка" = длинна волны * фокусное расстояние / Апертуру (диаметр падающего луча), поскольку изменить длинну волны не можем, меняем фокусное расстояние в сторону уменьшения или/и увеличиваем апертуру.

что в итоге получает пользователь?
насколько я понимаю, то уменьшится размер сфокусированного луча. правильно?


Nikolaevsk

Активный участник
Не понимаю.. ширина входного луча может влиять (и влияет) на %% прохождения энергии через линзу и на ее нагрев, это моменты положительные. Но пятно фокуса оно зависит только от качества линзы. Ну хоть убейте - не пойму как одно влияет на другое.


Nikolaevsk

Активный участник
физика говорит о том, что при более широком луче (при одинаковой суммарной мощности луча) меньше потерь на прохождении линзы за счет меньшей интенсивности потока... про диаметр пятна ничего.


Luk@

Активный участник
Смутное чувство, что галактика бесконечна...............................................
...Отрицательный, члены прогрессии будут чередоваться между позитивными и отрицательными...


Galaktika

Участник
Лука!, у меня есть смутное чувство, что вы ко мне что то имеете... лично!
Во первых Галактика в своем масштабе не является единицей бесконечной! так как бесконечным может быть только замкнутая система типа круга или сферы.
Во вторых Галактика имеет спиралевидную систему с постоянным развитием витков. кроме всего прочего она находится внутри вселенной что уже не предполагает бесконечность! что находится за пределами вселенной пока не известно, но согласно логики вероятно соседствует с другими вселенными которые все вместе располагаются в чем то ещё... в чем именно тоже пока не известно. Но рассматривая масштабы макро и микро физики и начиная от известного большего к известному меньшему система строится примерно так:
Вселенная-Галактика-Солничная система-Планета-Малекула-Атом-Нейтрон-Протон-Электрон-Кварк. что стоит за кварком пока тоже не известно, но в целом этого достаточно, чтобы сделать оценку окружающего нас мироздания в пределах досигаемости нашим сознанием.
И так о чем это я.....
А .... вспомнила!
Короче, Лука! когда нечего сказать... сиди и по малкивай, иначе твои высказывания воспринимаются примерно так же как та пурга написанная мною двумя абзацами выше!

  • Like
Реакции: Luk@

Basmach108

Новый пользователь
не равномерный прожиг даже не сразу разглядела....

Да.... уж... видно что станок перетерпел много модификаций... прям как мои гаджеты... значит я не одна такая любительница по экспериментировать! а то на до мной муж подтрунивает, что куплю игрушку, а потом с бубном танцую над ней пока не настрою.... и весь мир привлекаю к этому злодеянию.:Yahoo!:

Если хотите от этого китайца качества, нужно приложить усилия и упорно и много или купить что то другое.))

-так вот, сопло с маленьким отверстием не дает гореть материалу продувая зону реза\гравировки.

- по поводу коллиматора, все очень просто, коллиматор уменьшает расходимость пучка лазера, во столько же раз увеличивается диаметр. расходимость уменьшилась в N раз далее фокусируем линзой, пятно становится меньше в N раз/

однако в таком случае изнашиваться будут уже не линза а коллиматор потому как плотность мощности там самая высокая
а если быть точнее линза на входе.
странно почему халк не предлагает эти коллиматоры у себя в прайсах


halkru

Константин
Если-бы так просто можно было решить вопрос расходимости...

"странно почему халк не предлагает эти коллиматоры у себя в прайсах
Потому что нет спроса. И, да после установки 4х кратного диаметр луча станет 4* 4-6 = 16-24 мм, что уже не поместится в зеркало sin(45)*18 мм = 12.72мм


Basmach108

Новый пользователь
физика говорит о том, что при более широком луче (при одинаковой суммарной мощности луча) меньше потерь на прохождении линзы за счет меньшей интенсивности потока... про диаметр пятна ничего.
это не вы предлагали услуги по обучению на фрезере?
оставьте контакт у меня халк 6090


Basmach108

Новый пользователь
Если-бы так просто можно было решить вопрос расходимости...

"странно почему халк не предлагает эти коллиматоры у себя в прайсах
Потому что нет спроса. И, да после установки 4х кратного диаметр луча станет 4* 4-6 = 16-24 мм, что уже не поместится в зеркало sin(45)*18 мм = 12.72мм
)))

ставим после зеркала...
прямо в головку

у меня все равно скорости не большие так что инерция думаю не испортит работу
