Нужна помощь Пропадает мощность (есть видео). станок атеко 20вт. волоконник.

Ermek74

Участник
Доброго времени суток, коллеги!
Купил станок б\у (хотя продавец утверждал, что он почти не работал.)
Волоконный лазер Атеко 20 Вт.

Проблема следующая:

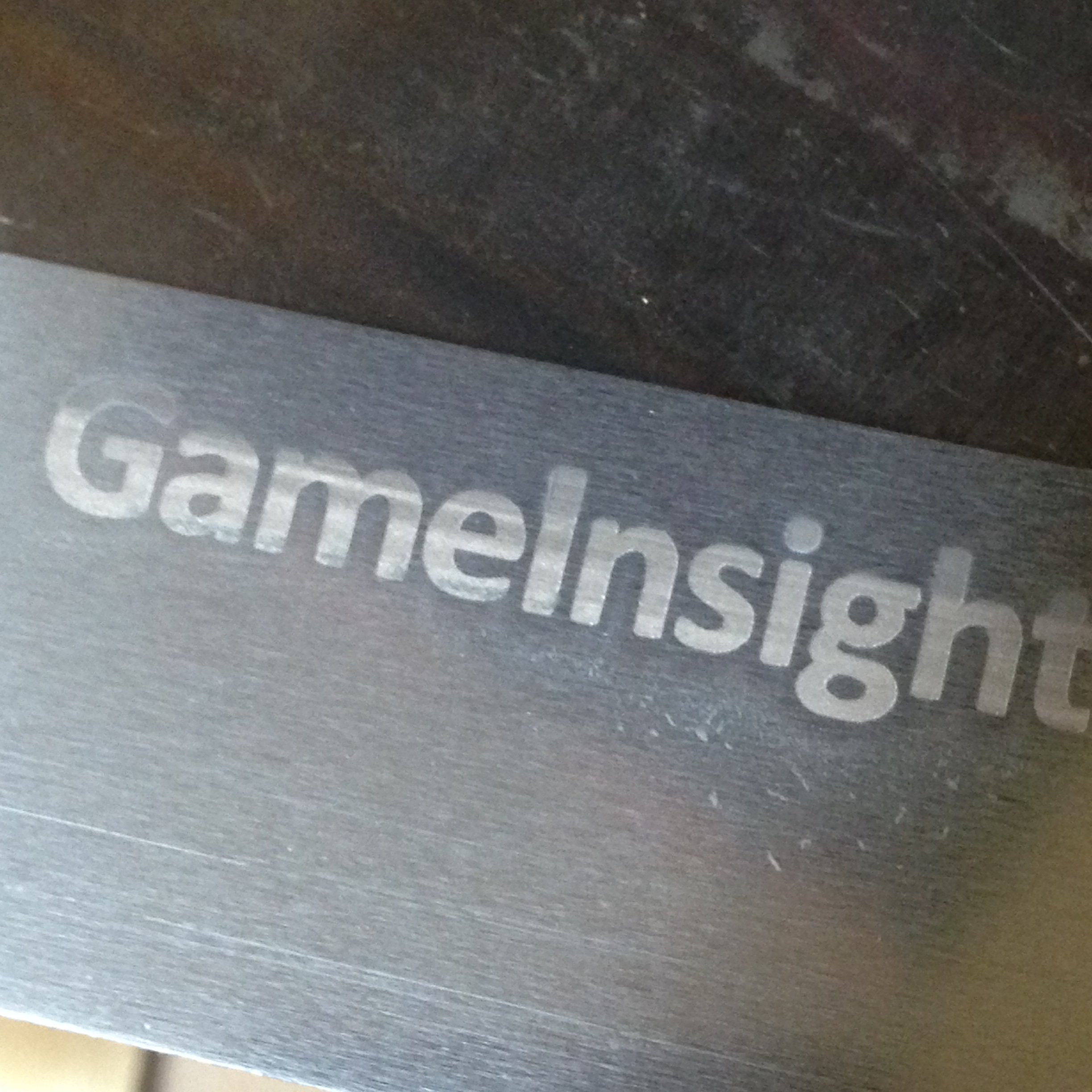

При непрерывной гравировке (при гравировке больших площадей),
луч постепенно теряет мощность и почти пропадает.

Помогите понять, в чем проблема и как его решить?


image1 (1).JPG

image2 (1).JPG




halkru

Константин

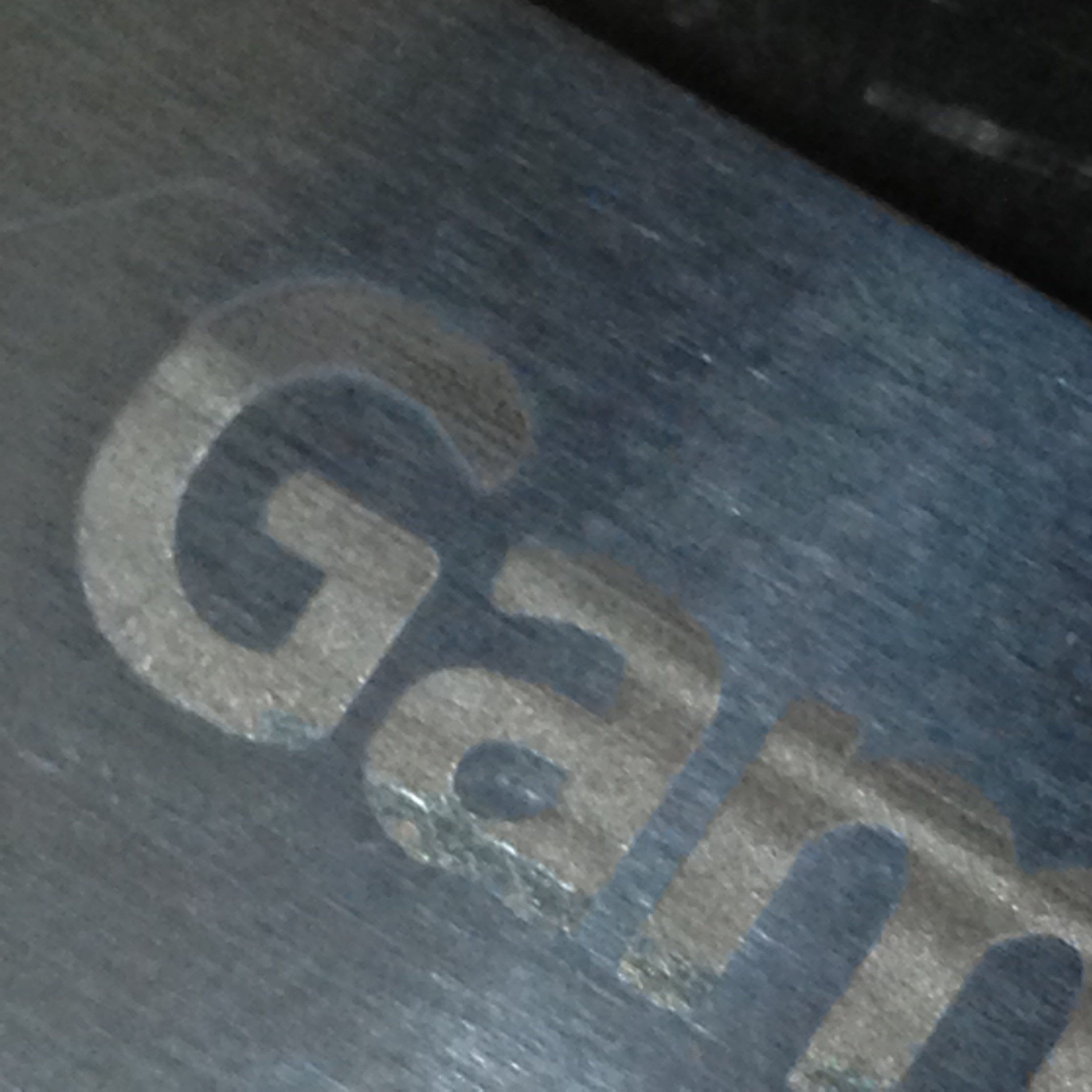

Здравствуйте. Насколько можно заметить - не от времени, а от позиции зависит мощность, например буква g выглядит почти норм, осмотрите зеркала гальванометров на предмет прожига или загрязнения для начала. Для оригинального IPG 4 года не срок по идее.


Ermek74

Участник


Вложения

  • 01ca2082d7d254370ab797151819ce49b644509111.jpg
    613,4 KB · Просмотры: 814
  • 012fab4456071f0984133fe15a817050bebeb09908.jpg
    683,6 KB · Просмотры: 669

Ermek74

Участник
Здравствуйте. Насколько можно заметить - не от времени, а от позиции зависит мощность, например буква g выглядит почти норм, осмотрите зеркала гальванометров на предмет прожига или загрязнения для начала. Для оригинального IPG 4 года не срок по идее.
Здравствуйте Константин. Если видели видео то при непрерывной гравировке луч постепенно теряет мощность,
а когда прерывается или маленькая площадь, как на фото хвостик "g" мощность нормальная...


halkru

Константин
Да, как-то все

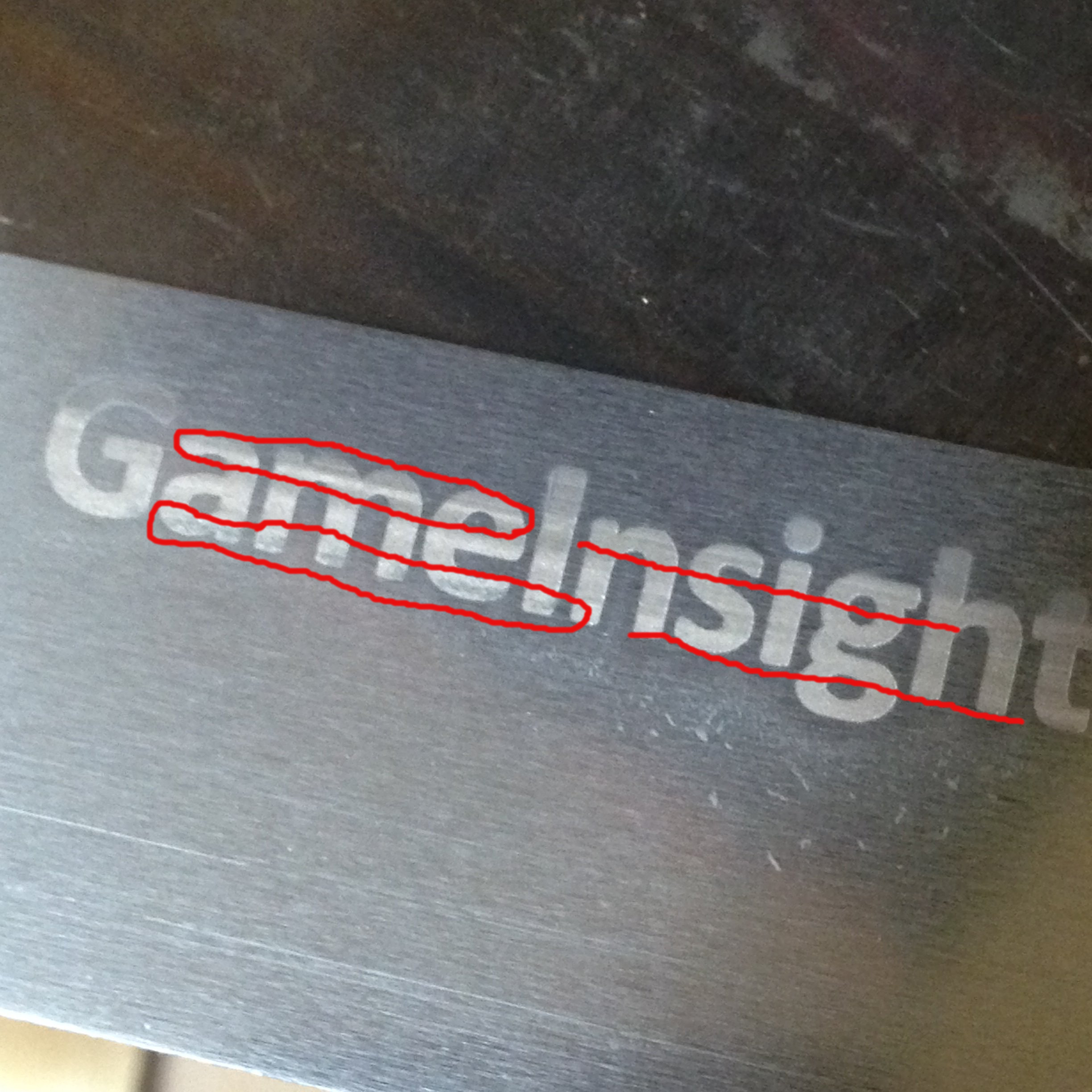

image28 (1).JPG
не однозначно, даже на фото видно, что в процессе движения луча меняется картина..


halkru

Константин
Это первая проба? Попробуйте на других материалах, в других местах поля.


MaxiMarker

Профи
Вот же Вас угораздило... Сочувствую...
Сразу напрашивается вопрос - а когда покупали, такого безобразия не было ? Ведь наверняка при покупке гравировали что нибудь... ну если не сами, то бывший хозяин должен был продемонстрировать аппарат. На такой дефект многие сразу обратили бы внимание и задали хозяину резонный вопрос - почему так происходит ?

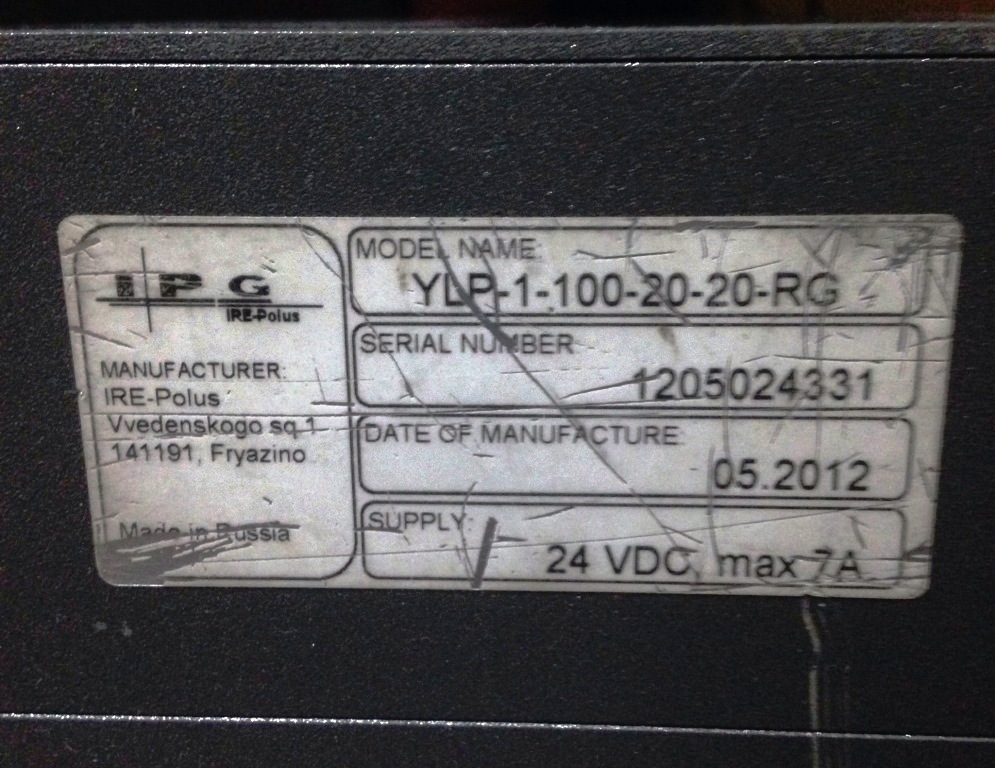

Наклейка (шильдик) на лазерном источнике тоже о многом говорит. Как будто его много раз вынимали и куда то возили, а потом вставляли назад в корпус (причём делали это какими то варварскими способами). Возить то куда его могли - только в ремонт скорее всего. Конечно обо всём должен был рассказать бывший хозяин...
Но понятно, что Вам от этого не легче. Надо как то разобраться в причине такой неадекватной маркировки и попытаться её устранить.

Я бы начал с предыдущего хозяина - рассказал ему и показал бы всё... и посмотрел на его реакцию.

Далее, коль уж у Вас лазер из Атеко, то позвонил бы туда и попросил консультации и помощи.

Если дело в лазерном источнике, то попробуйте позвонить во Фрязино и попросить их о диагностике и последующем ремонте (если будет необходимо).

Ну и экспериментов надо побольше сделать, чтобы статистики поднабрать. На разных скоростях один и тот же объект промаркировать, на разных мощностях (при равных остальных параметрах), в разных местах рабочего поля и т.д.
Потом всё проанализировать и последовательно исключать участвующие в этом безобразии узлы (сканаторную головку, источник лазера, контроллер, блоки питания).

Вообще, как уже выше Константин правильно заметил, для лазерных источников IPG 4 года - это мало, чтобы при правильной эксплуатации выйти из строя.


Ermek74

Участник
Вот же Вас угораздило... Сочувствую...
Сразу напрашивается вопрос - а когда покупали, такого безобразия не было ? Ведь наверняка при покупке гравировали что нибудь... ну если не сами, то бывший хозяин должен был продемонстрировать аппарат. На такой дефект многие сразу обратили бы внимание и задали хозяину резонный вопрос - почему так происходит ?
Наклейка (шильдик) на лазерном источнике тоже о многом говорит. Как будто его много раз вынимали и куда то возили, а потом вставляли назад в корпус (причём делали это какими то варварскими способами). Возить то куда его могли - только в ремонт скорее всего. Конечно обо всём должен был рассказать бывший хозяин...
Но понятно, что Вам от этого не легче. Надо как то разобраться в причине такой неадекватной маркировки и попытаться её устранить.

Я бы начал с предыдущего хозяина - рассказал ему и показал бы всё... и посмотрел на его реакцию.

Далее, коль уж у Вас лазер из Атеко, то позвонил бы туда и попросил консультации и помощи.

Если дело в лазерном источнике, то попробуйте позвонить во Фрязино и попросить их о диагностике и последующем ремонте (если будет необходимо).

Ну и экспериментов надо побольше сделать, чтобы статистики поднабрать. На разных скоростях один и тот же объект промаркировать, на разных мощностях (при равных остальных параметрах), в разных местах рабочего поля и т.д.
Потом всё проанализировать и последовательно исключать участвующие в этом безобразии узлы (сканаторную головку, источник лазера, контроллер, блоки питания).

Вообще, как уже выше Константин правильно заметил, для лазерных источников IPG 4 года - это мало, чтобы при правильной эксплуатации выйти из строя.

Спасибо "MaxMarker", за ваши советы.
Продавец вот он http://www.deana.su/contacts/
Они утверждают, что у них таких проблем не было... вообщем не хотят даже объяснить ситуацию...

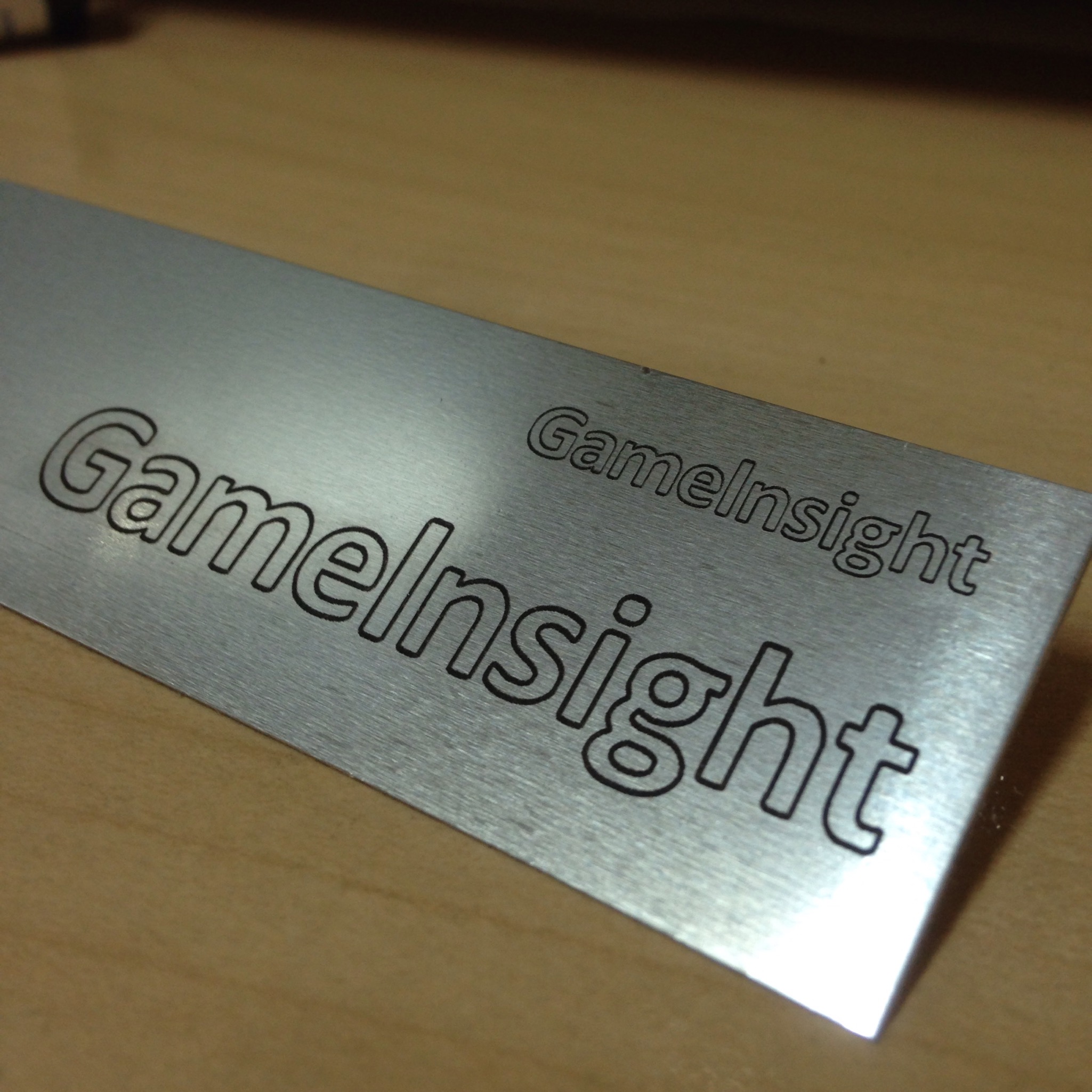

Если гравировать по контуру, мощность успевает гравировать.
При малых скоростях мощность появляется, но все равно гравировка не равномерная...



Вложения

  • DSC01811.JPG
    2,5 MB · Просмотры: 702

MaxiMarker

Профи
Что за материал используете для тестов ? И какие режимы ставите (скорость, мощность, частота) ?
Лучше для тестов использовать материал со стабильной и однородной структурой, например нержавейку 1-3 мм толщиной (хорошо, если будет полированная или зеркальная). Латунь и медь лучше не использовать. Там всегда есть оксидная плёнка сверху, которая при первых проходах снимается не всегда равномерно.
У вас похоже на двухсторонний пластик для гравировки. У него верхний слой тоже не всегда равномерно снимается при 1-ом проходе.

Вообще, мощность (которую отдаёт лазерный источник) от скорости передвижения зеркал сканаторов не зависит. Соотношение скорости и мощности (и частоты, конечно же) влияет на силу воздействия на обрабатываемый материал. А мощность программно задаётся в % и далее контроллером передаётся на лазерный источник. Так что, скорее всего либо контроллер барахлит (тут кроме производителя контроллера - "Атеко" вам вряд ли кто то поможет), либо источник лазера подыхает. Посмотрите, кстати, на нём пломбы. Если его вскрывали, то скорее всего эта проблема уже была у прежнего хозяина и его пытались починить. Возможно, причиной такой работы вашей установки и являются последствия неудачного ремонта...

Для чистоты эксперимента можете попробовать заменить источник питания для вашего лазерного источника. При больших мощностях он может не выдавать нужный ток (6-7 Ампер). Купите в Чип и Дип какой нибудь импульсный MeanWell на 24 Вольта и Ампер на 8-10. Типа такого:

http://www.chipdip.ru/product/sp-200-24/

Хуже не будет, если поменяете тот , который у вас стоит (там могли конденсаторы сдохнуть и т.д.). Или проверьте ваш блок питания, нагрузив на него соответствующую нагрузку и в разрыв поставив амперметр... Да, делать это следует, если у вас есть соответствующие навыки.


MaxiMarker

Профи
Да, и ещё один совет... Вы бы для экспериментов не портили такое количество хорошего материала. Не стоит сразу маркировать такие большие надписи и объекты, пока не поймёте в чём причина и не устраните её.
Делайте небольшие тестовые квадратики или кружки (с разными параметрами маркировки).
А то так можно весь материал израсходовать....:)


MaxiMarker

Профи
Контора, в которой Вы покупали свою установку, забавная... (посмотрел их сайт)
Судя по большому количеству орфографических ошибок у них на сайте и пустых фреймов вместо картинок и фотографий, подход к делу у них ещё тот...


Ermek74

Участник
Да, и ещё один совет... Вы бы для экспериментов не портили такое количество хорошего материала. Не стоит сразу маркировать такие большие надписи и объекты, пока не поймёте в чём причина и не устраните её.
Делайте небольшие тестовые квадратики или кружки (с разными параметрами маркировки).
А то так можно весь материал израсходовать....:)

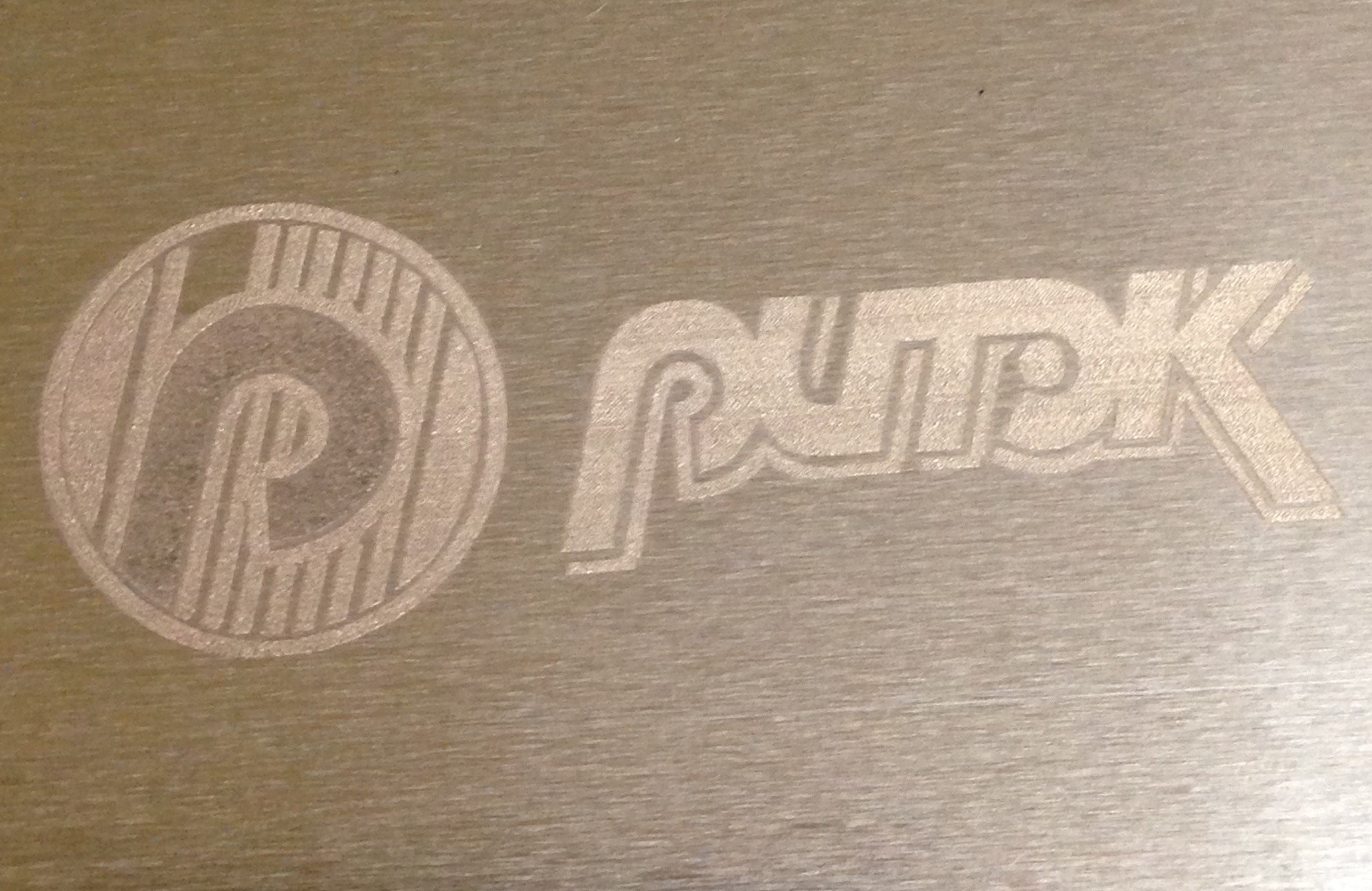

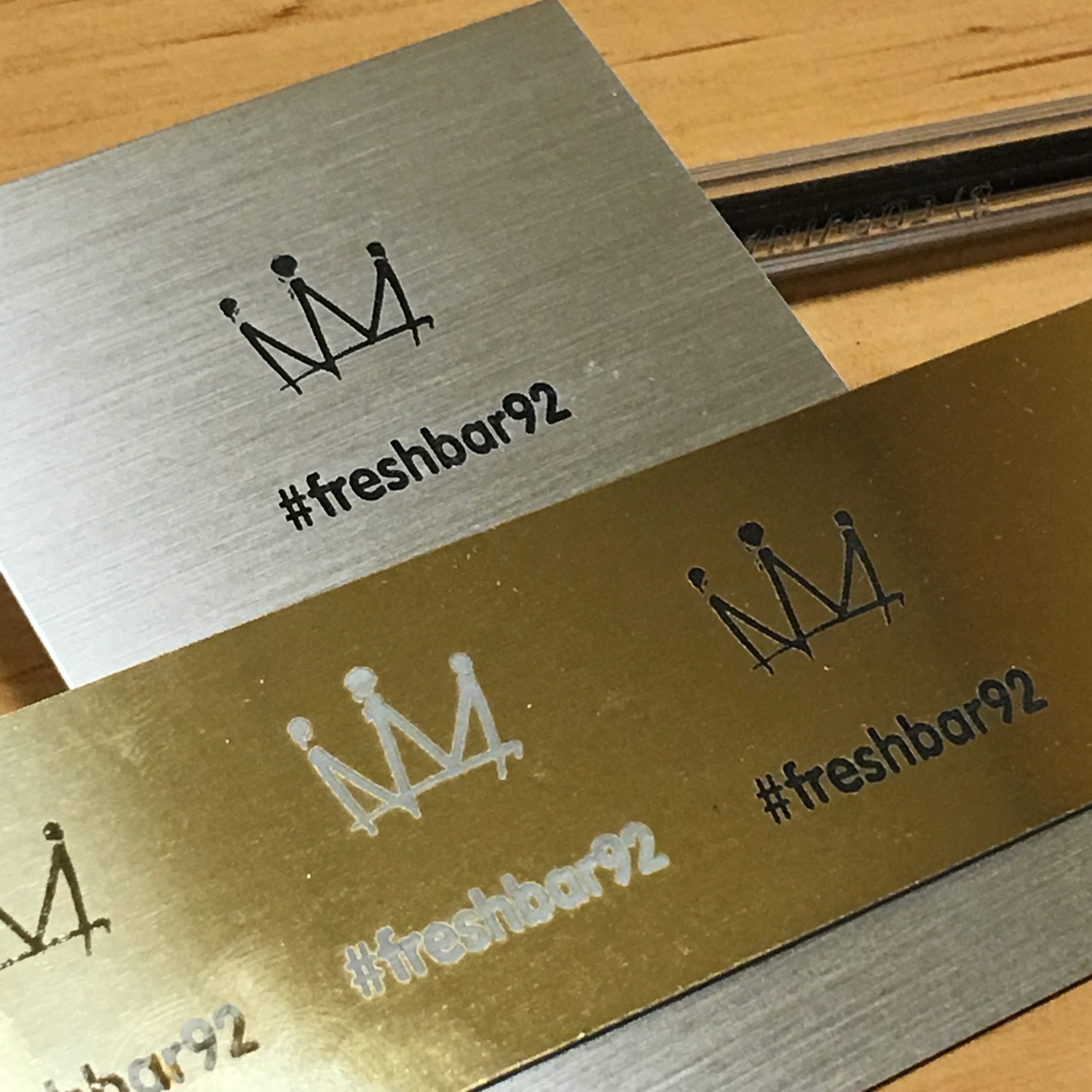

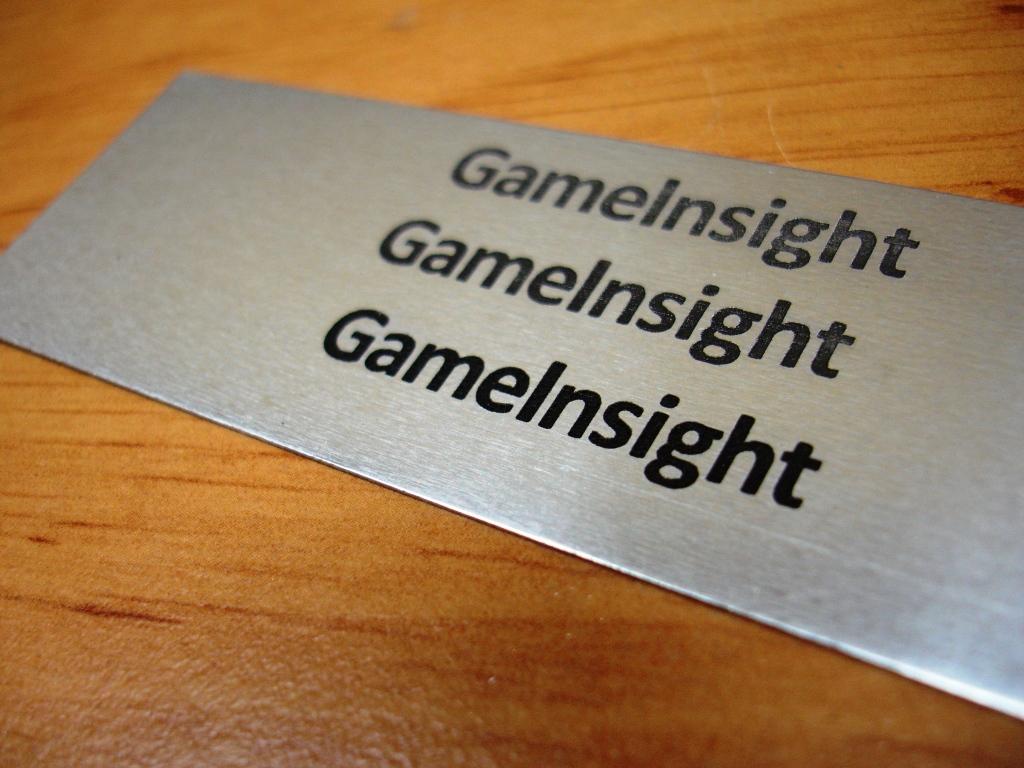

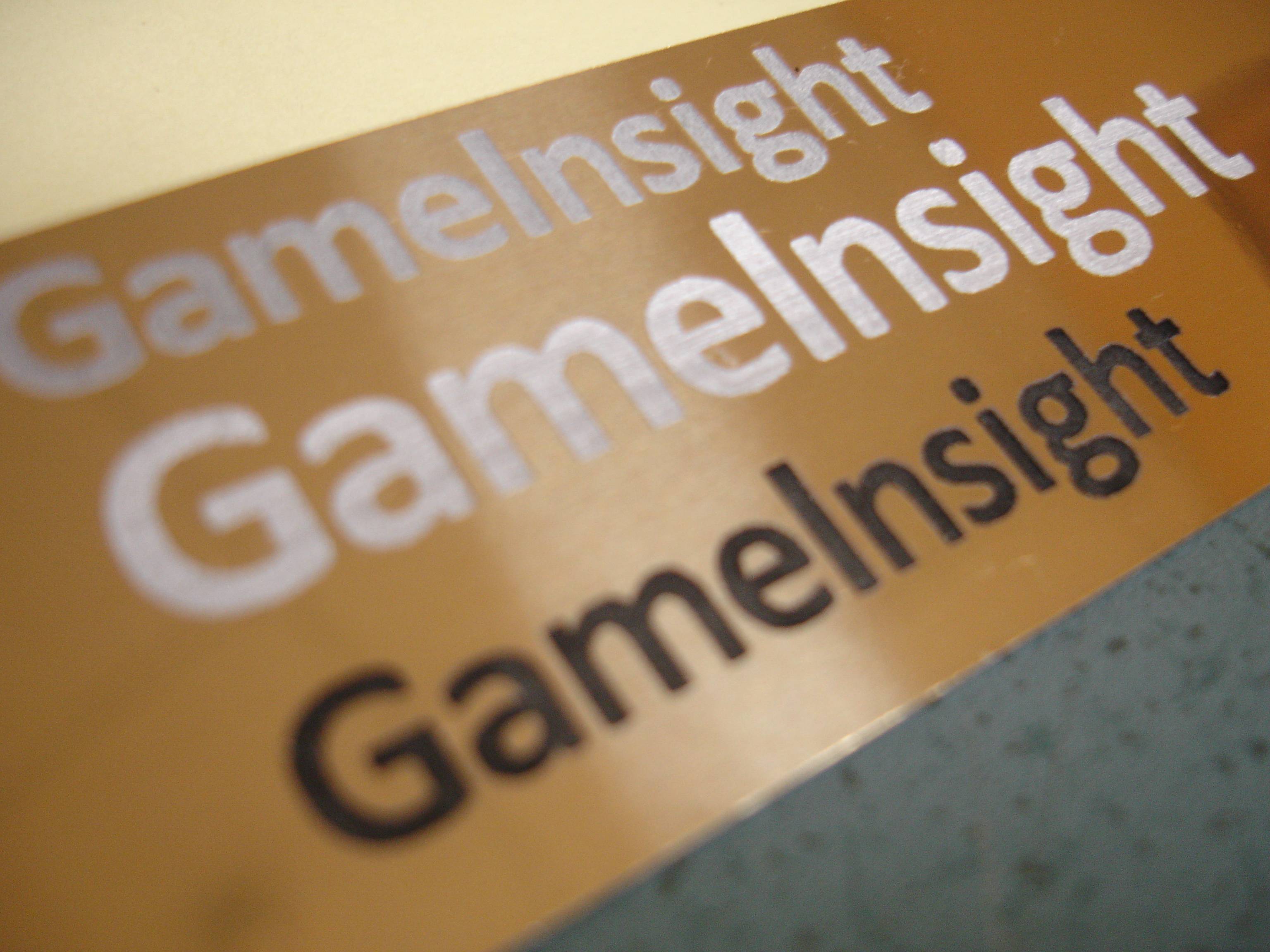

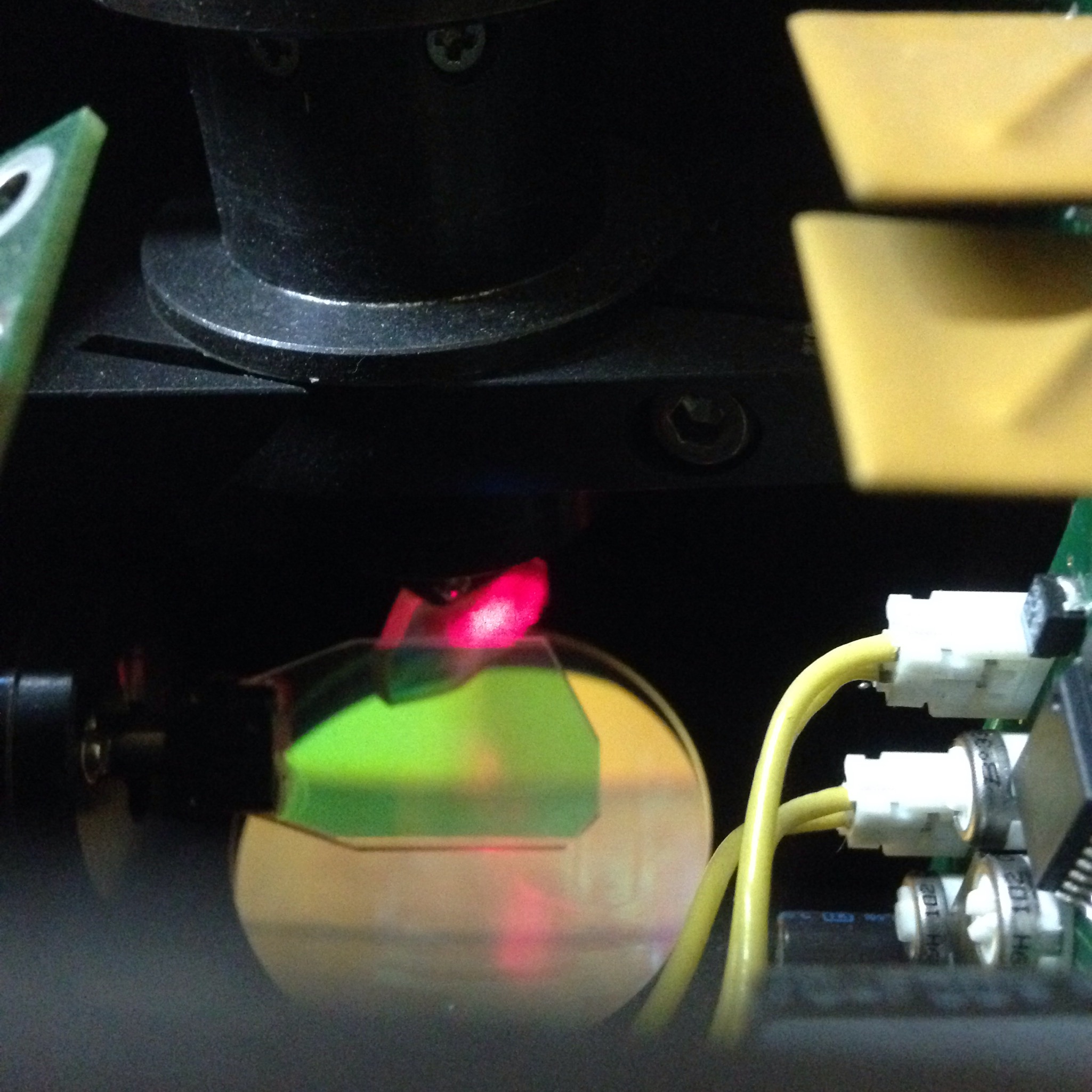

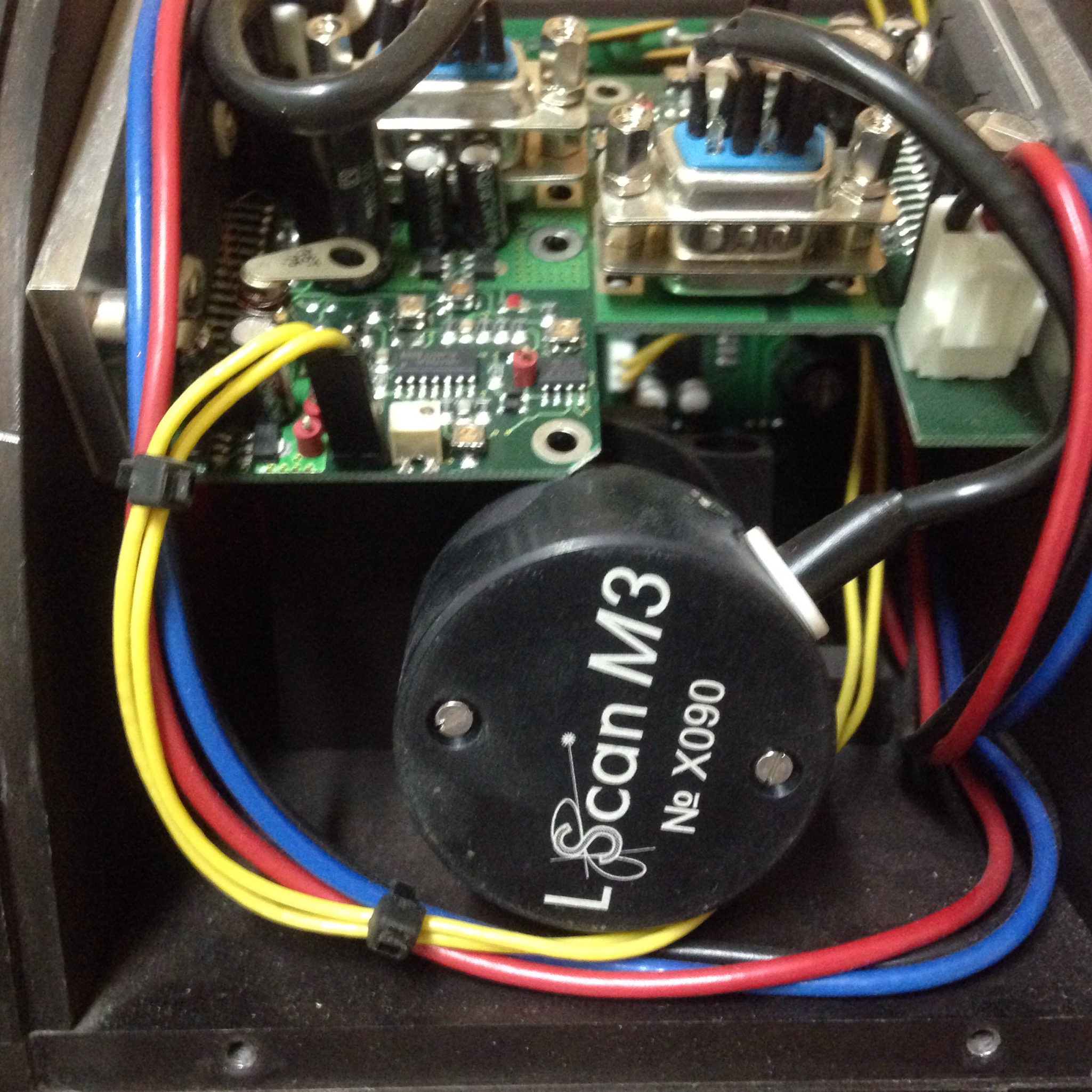

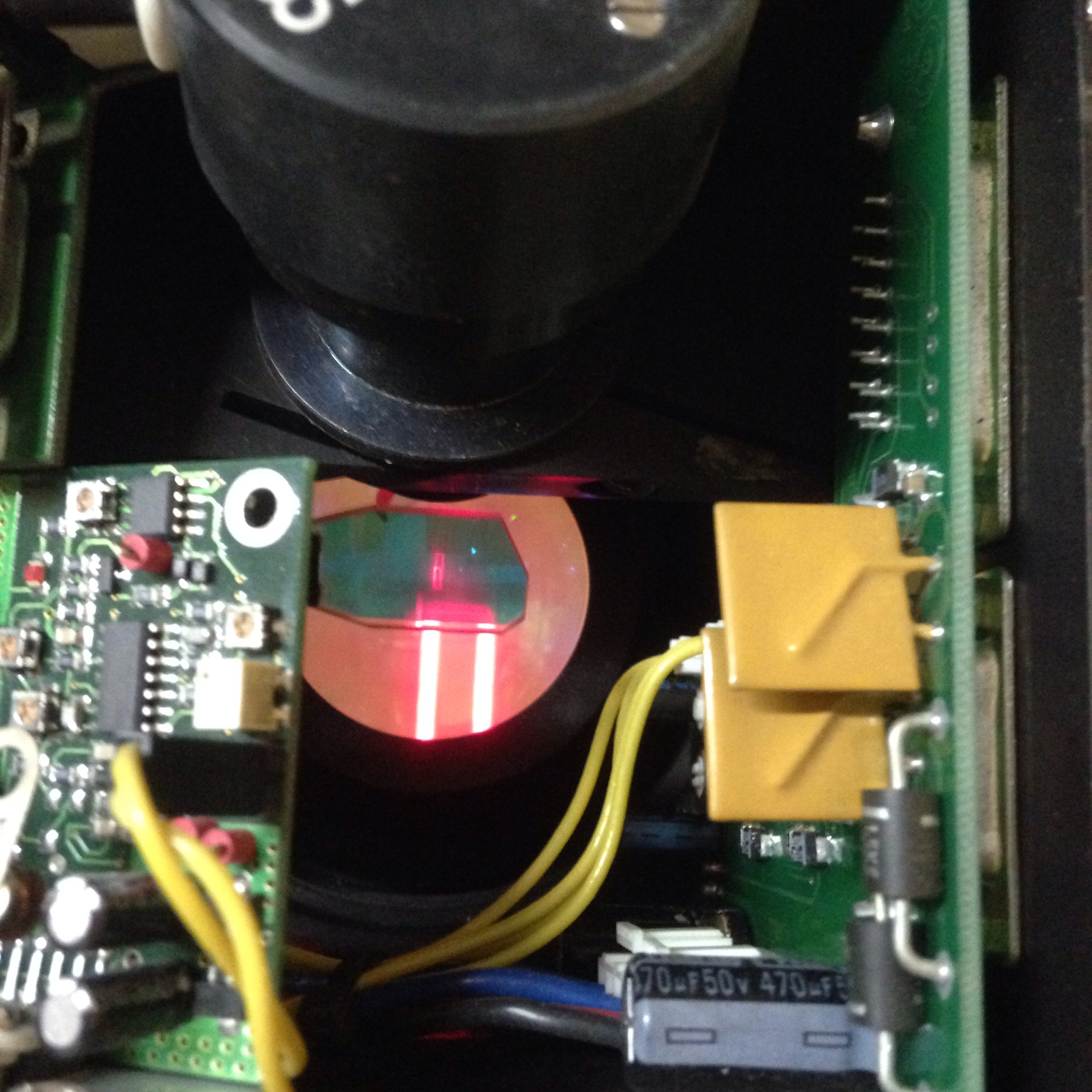

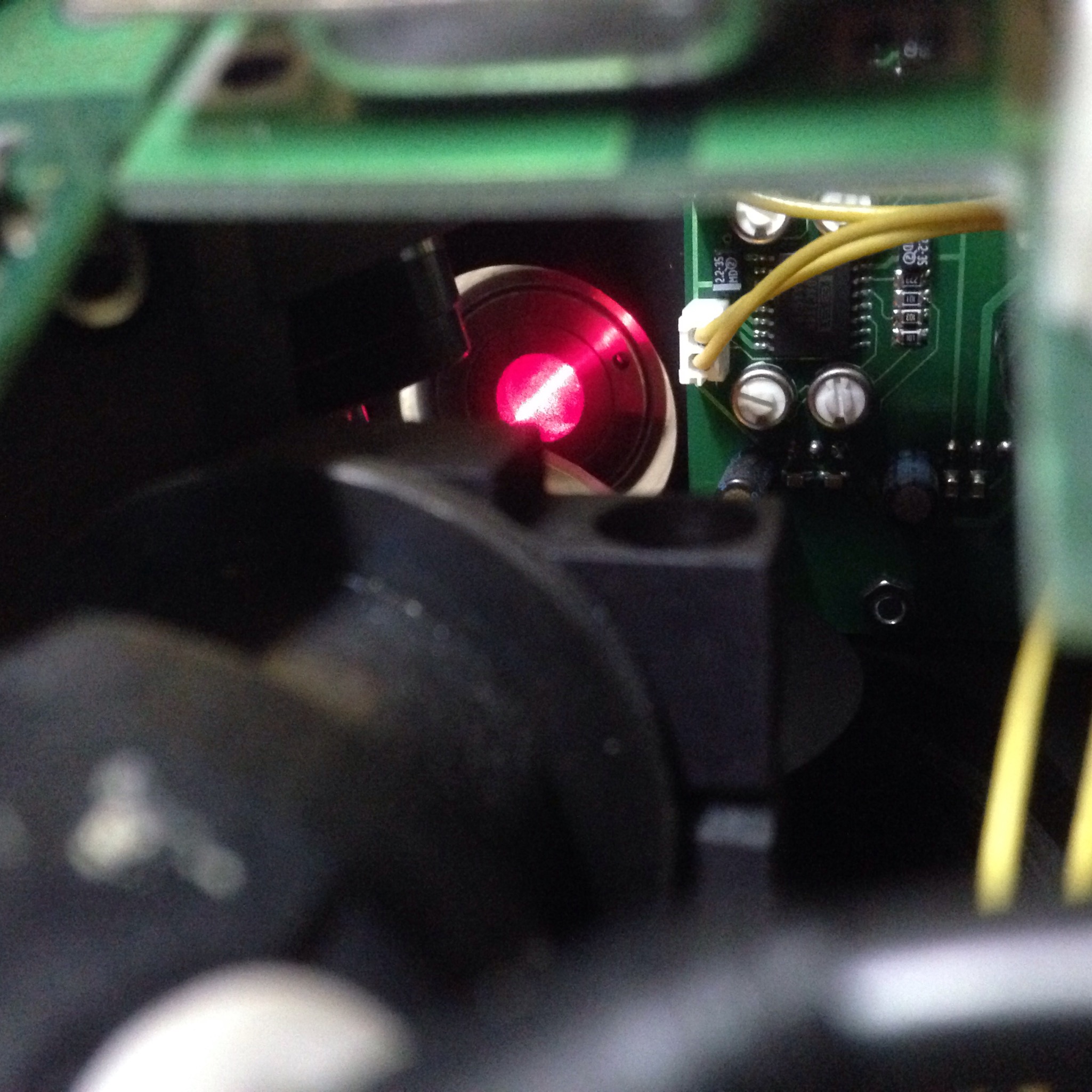

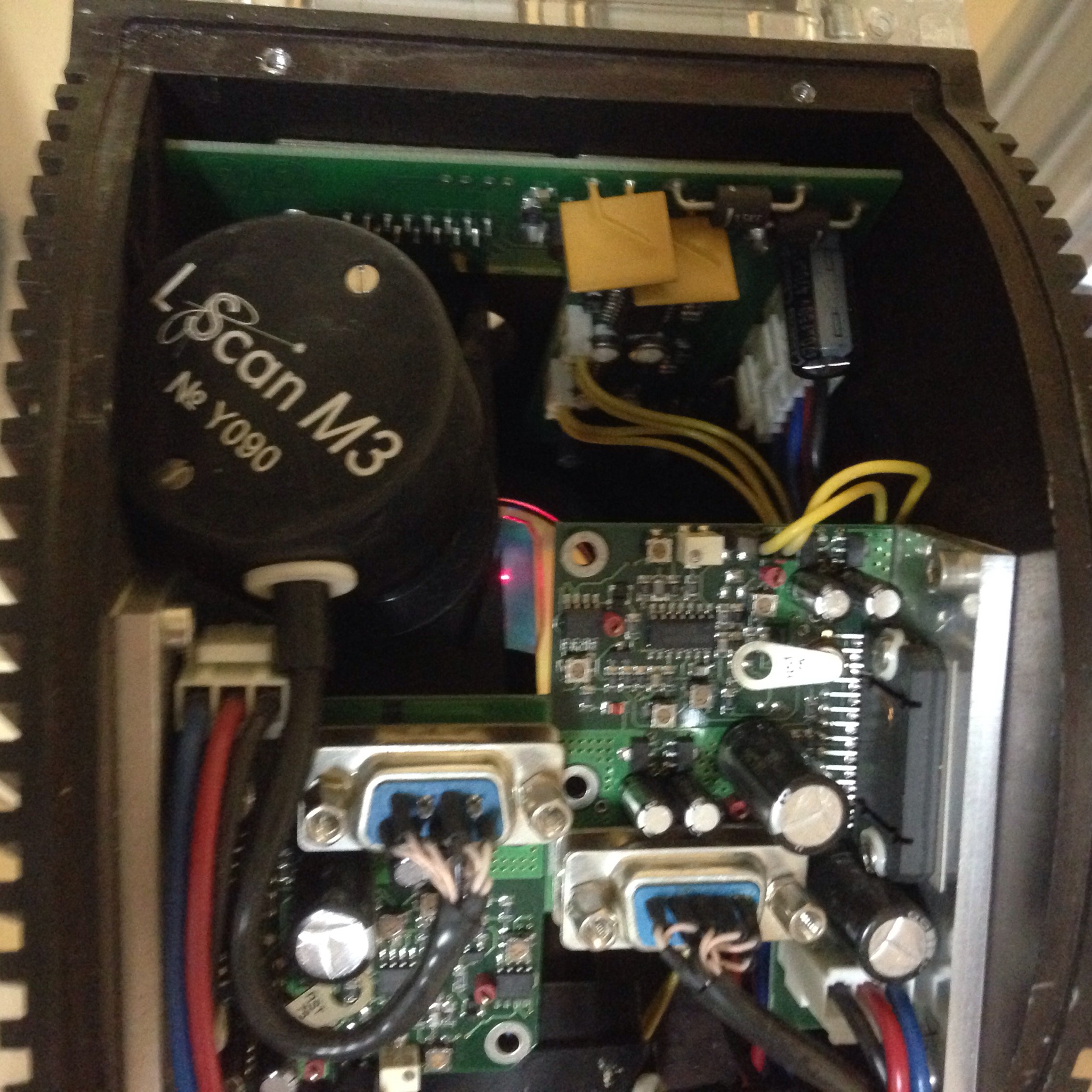

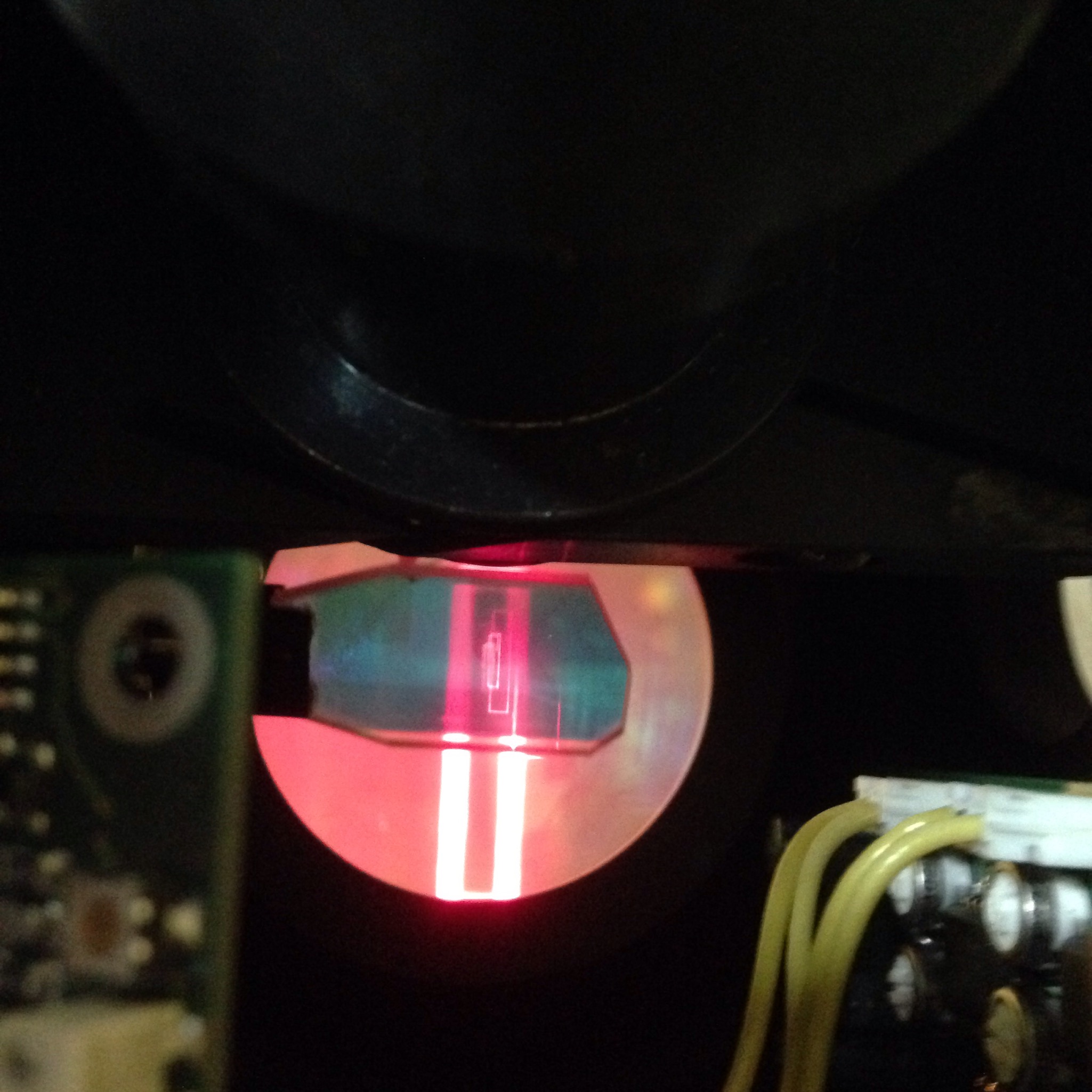

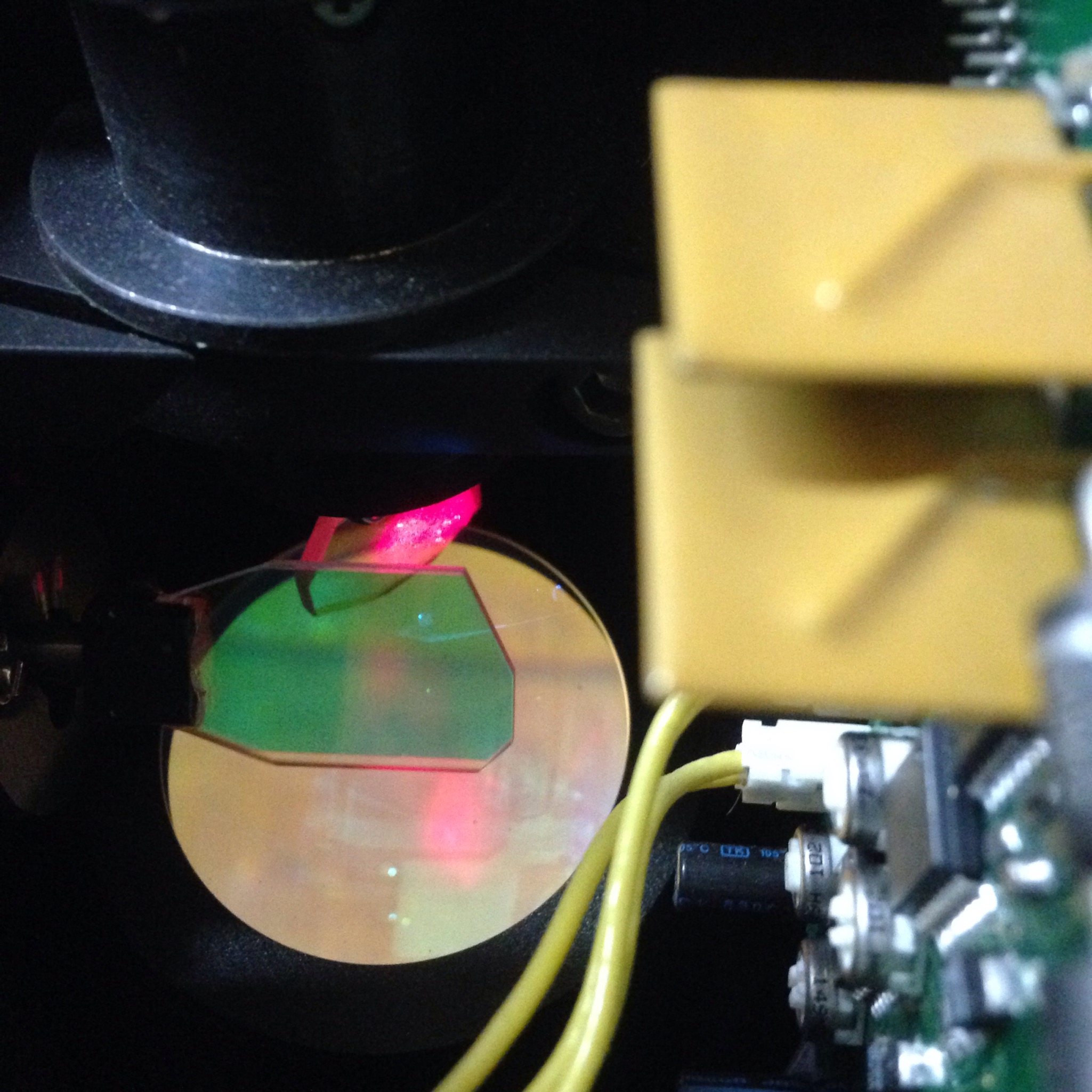

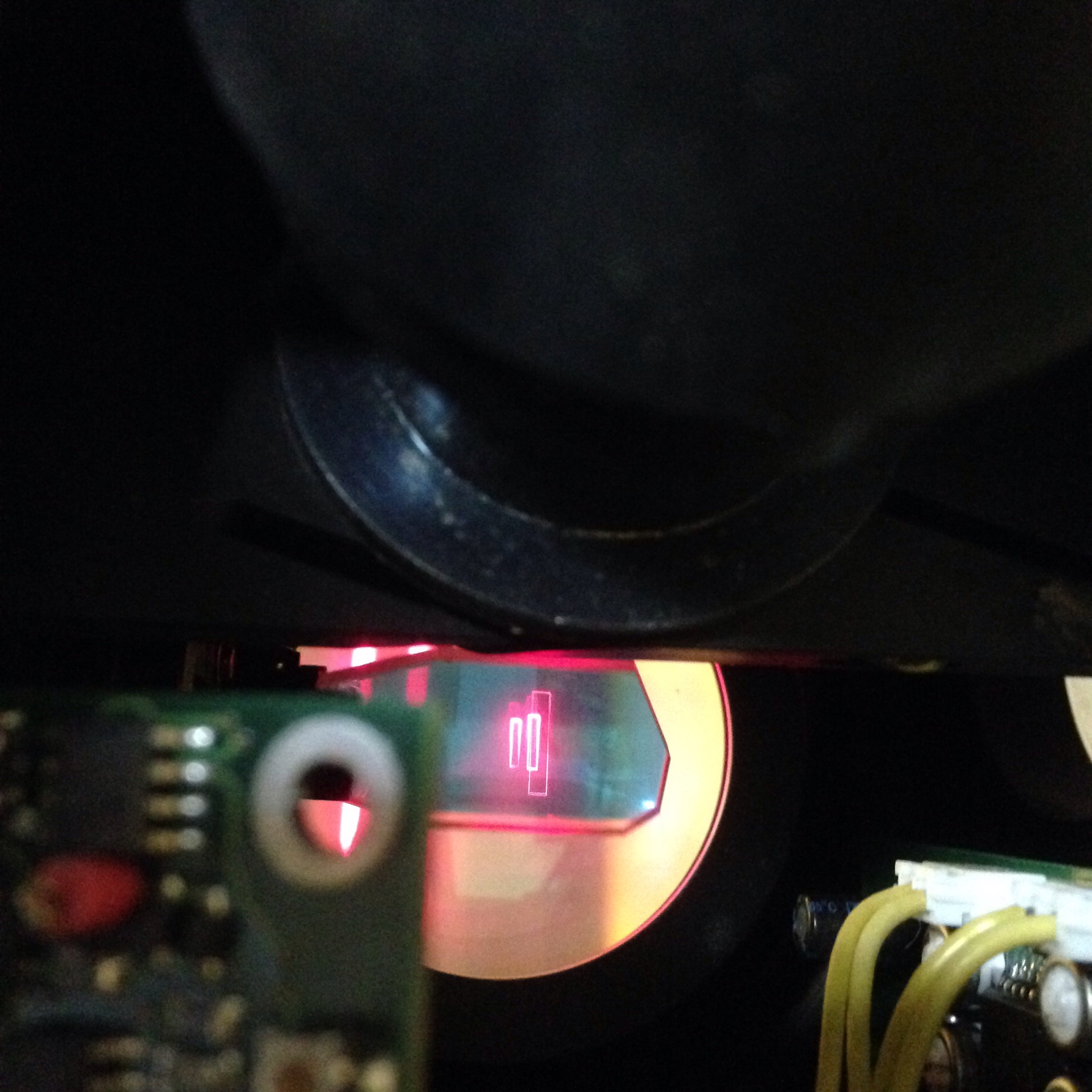

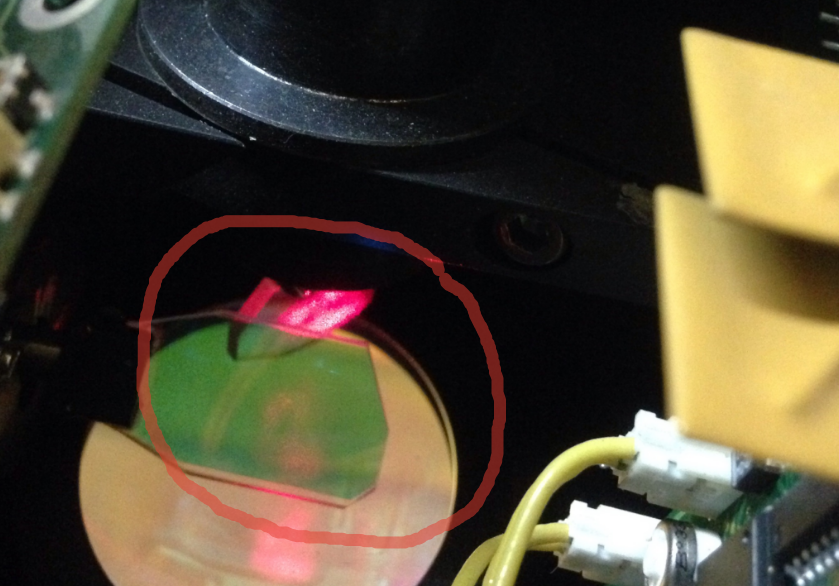

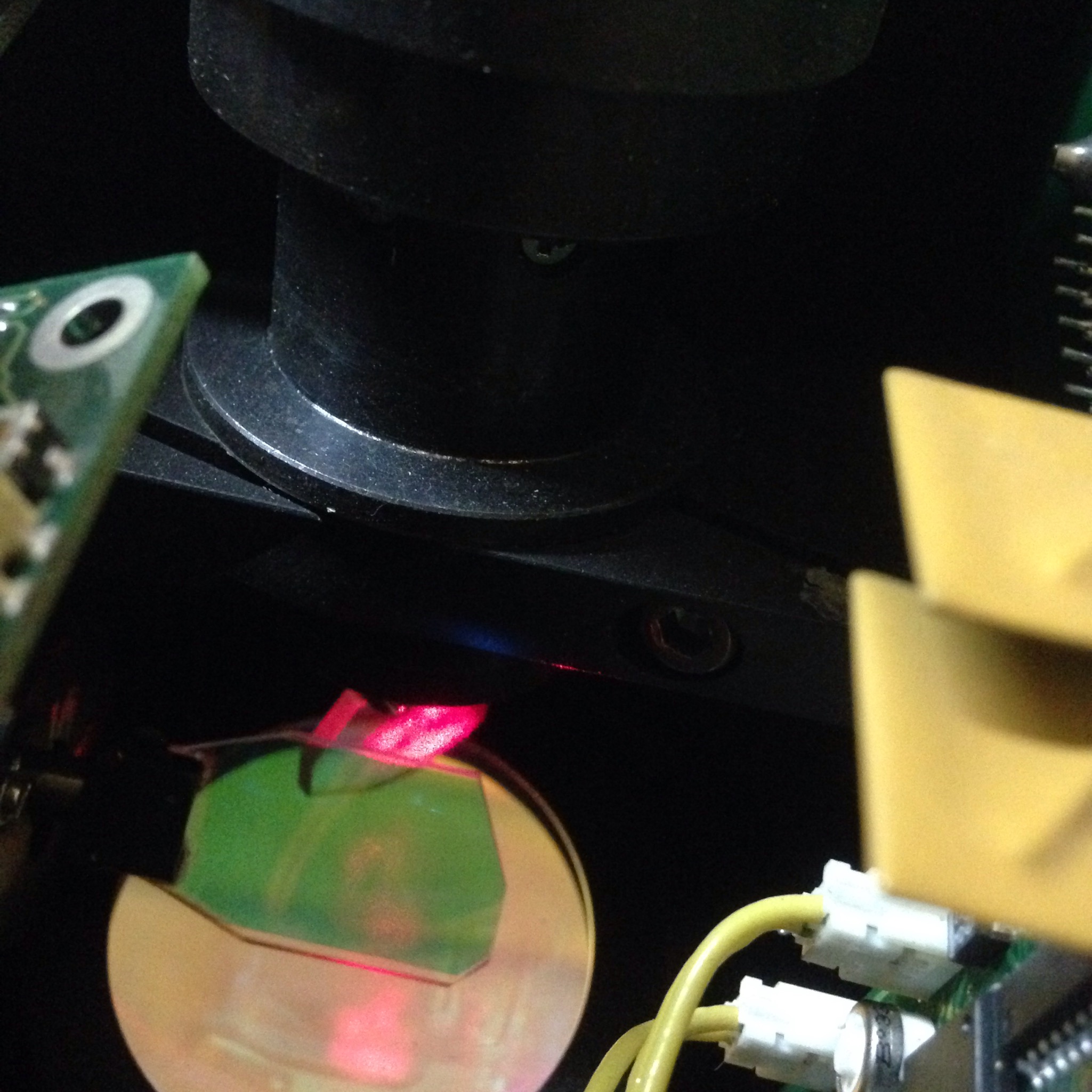

...я вскрыл головку сканатора и увидел что луч идет не на центр отражателя,

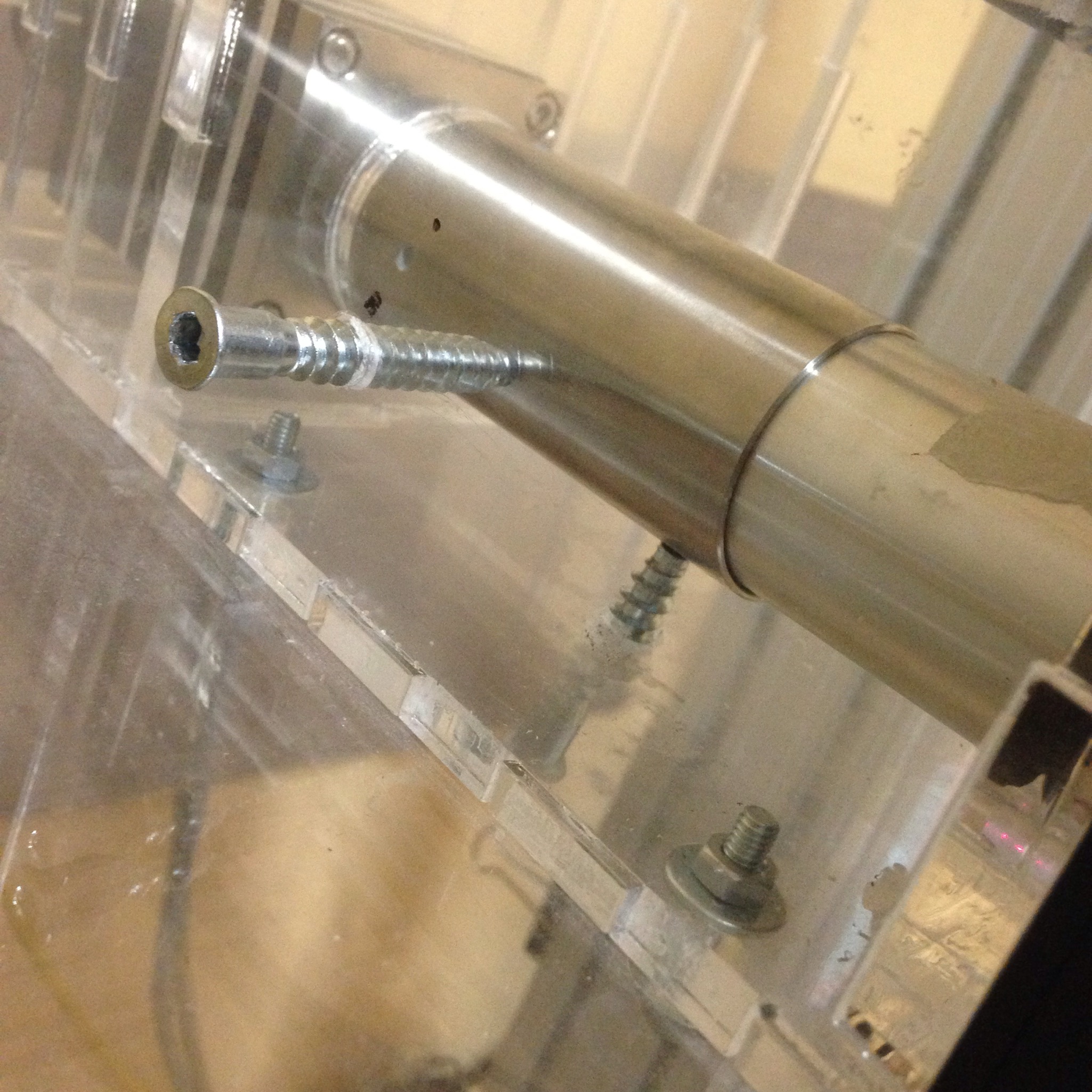

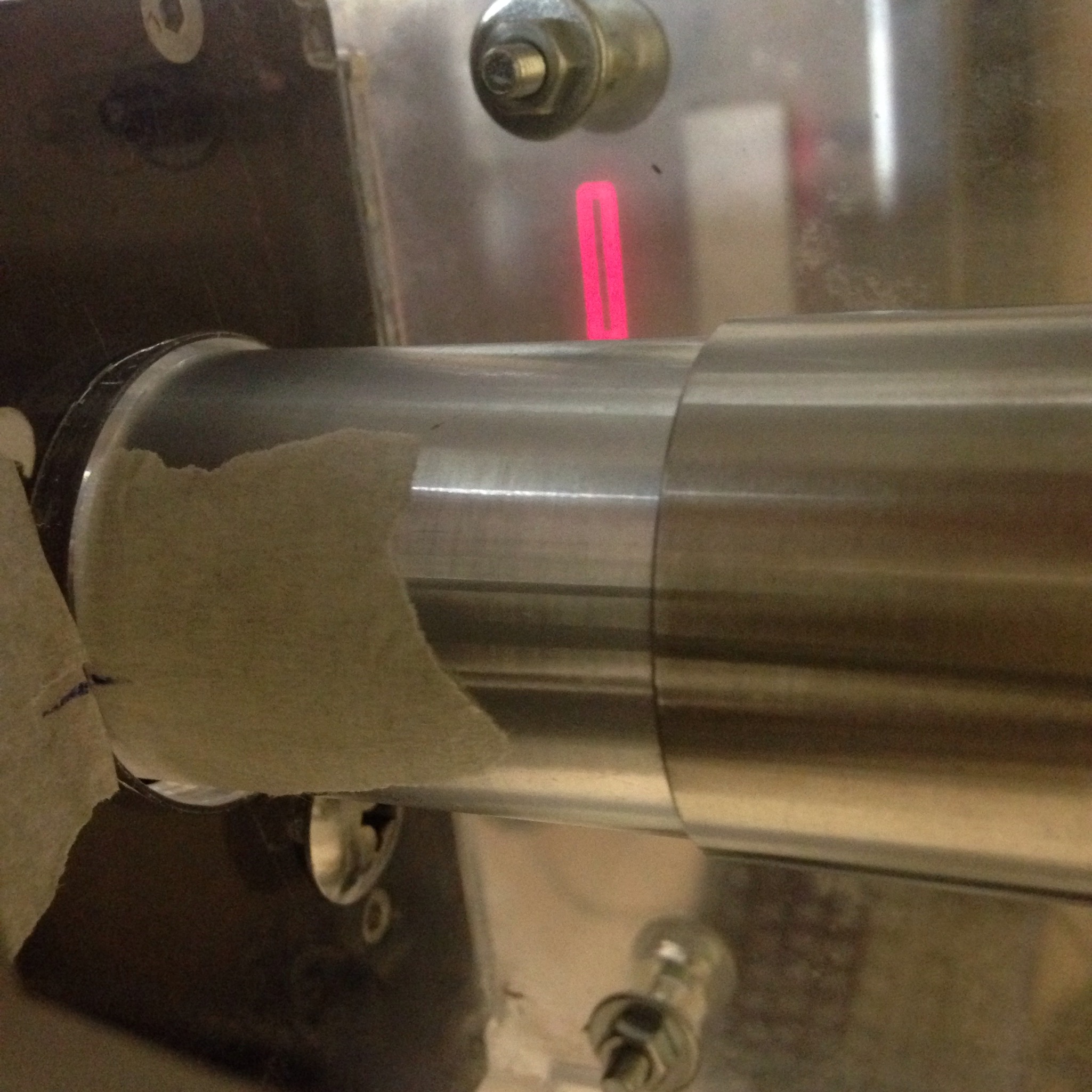

и вот с помощью не хитрой штуковины (на фото)



я чуток поправил луч к центру и мощность появилась.

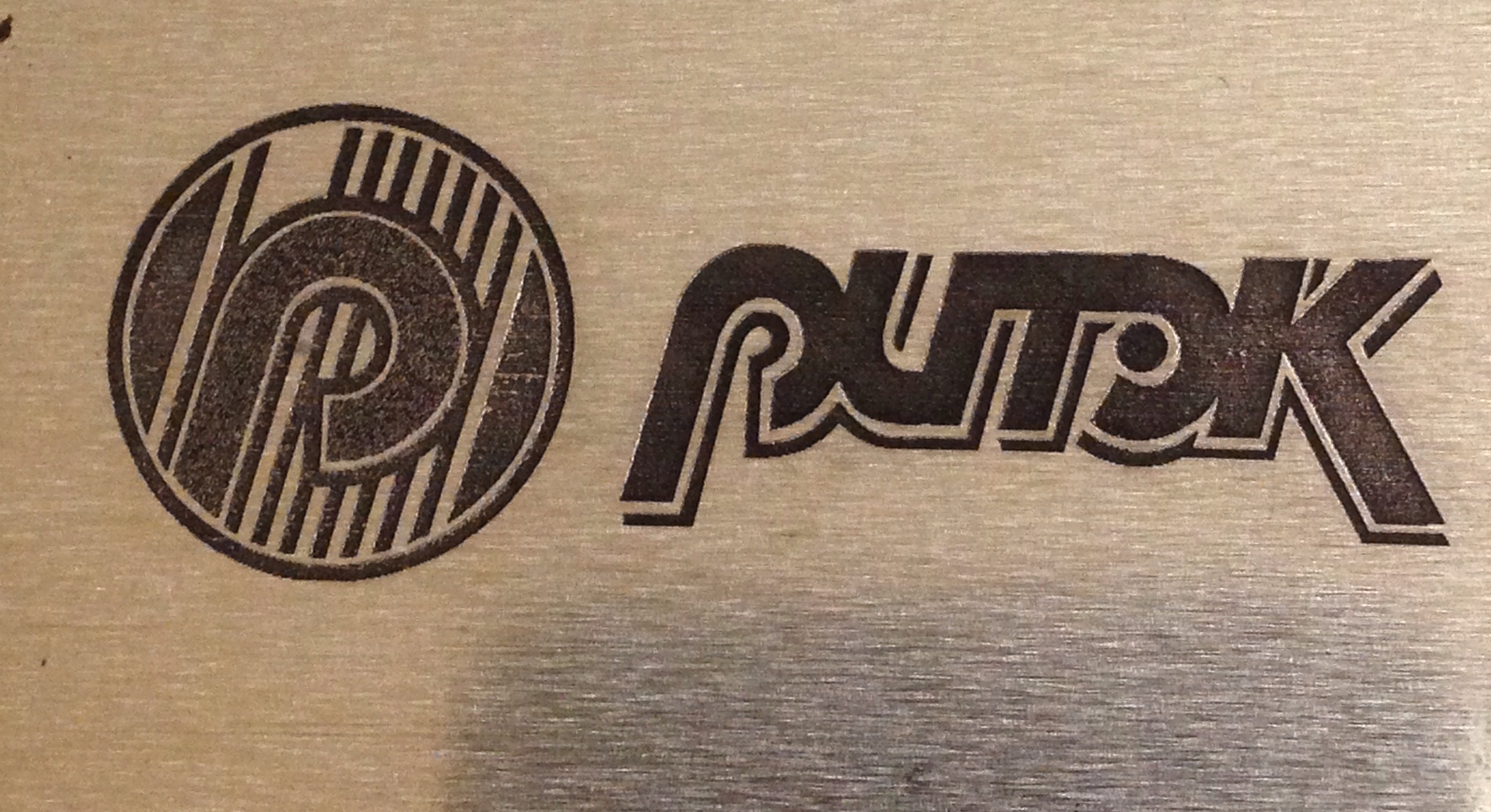

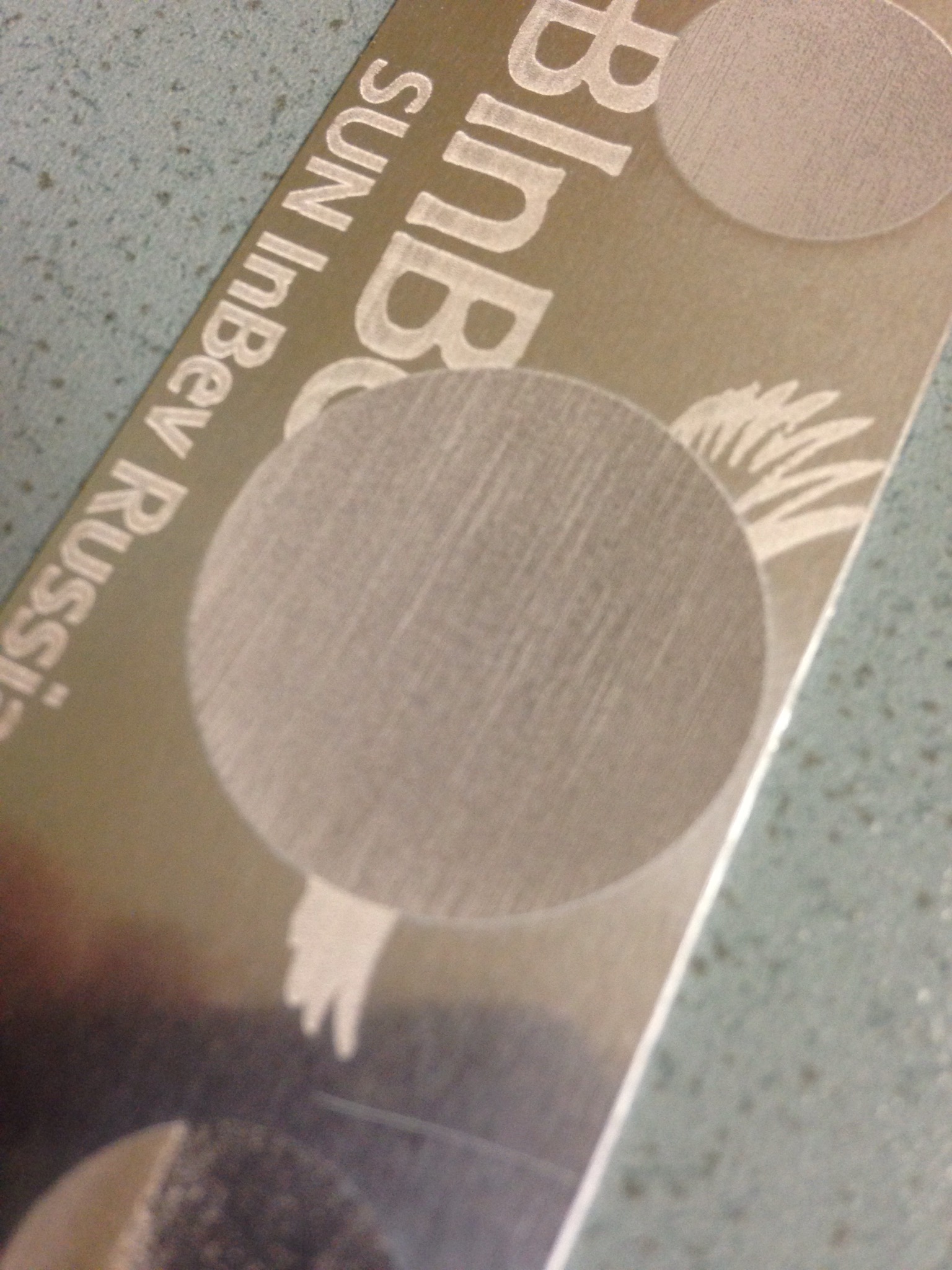

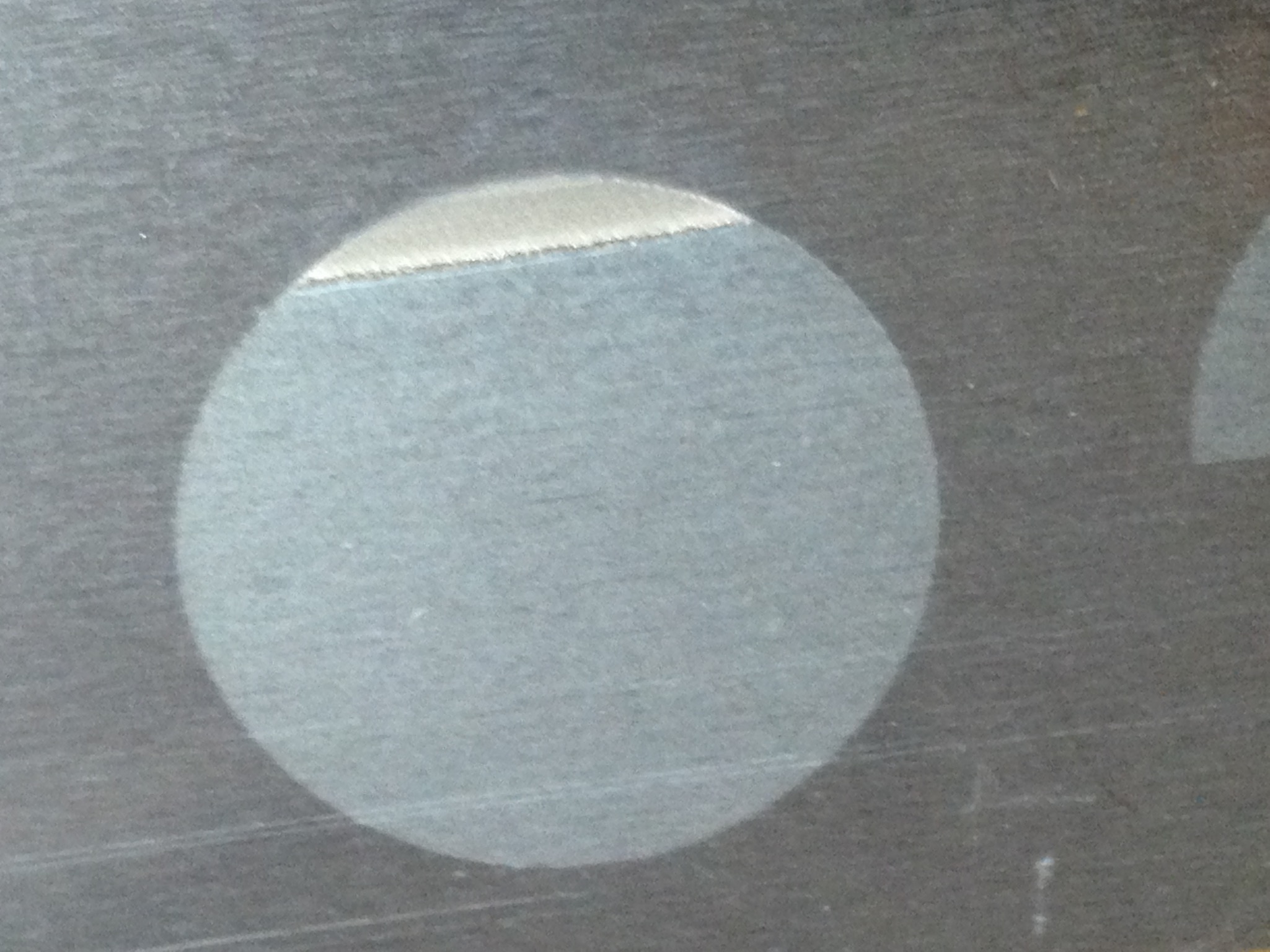

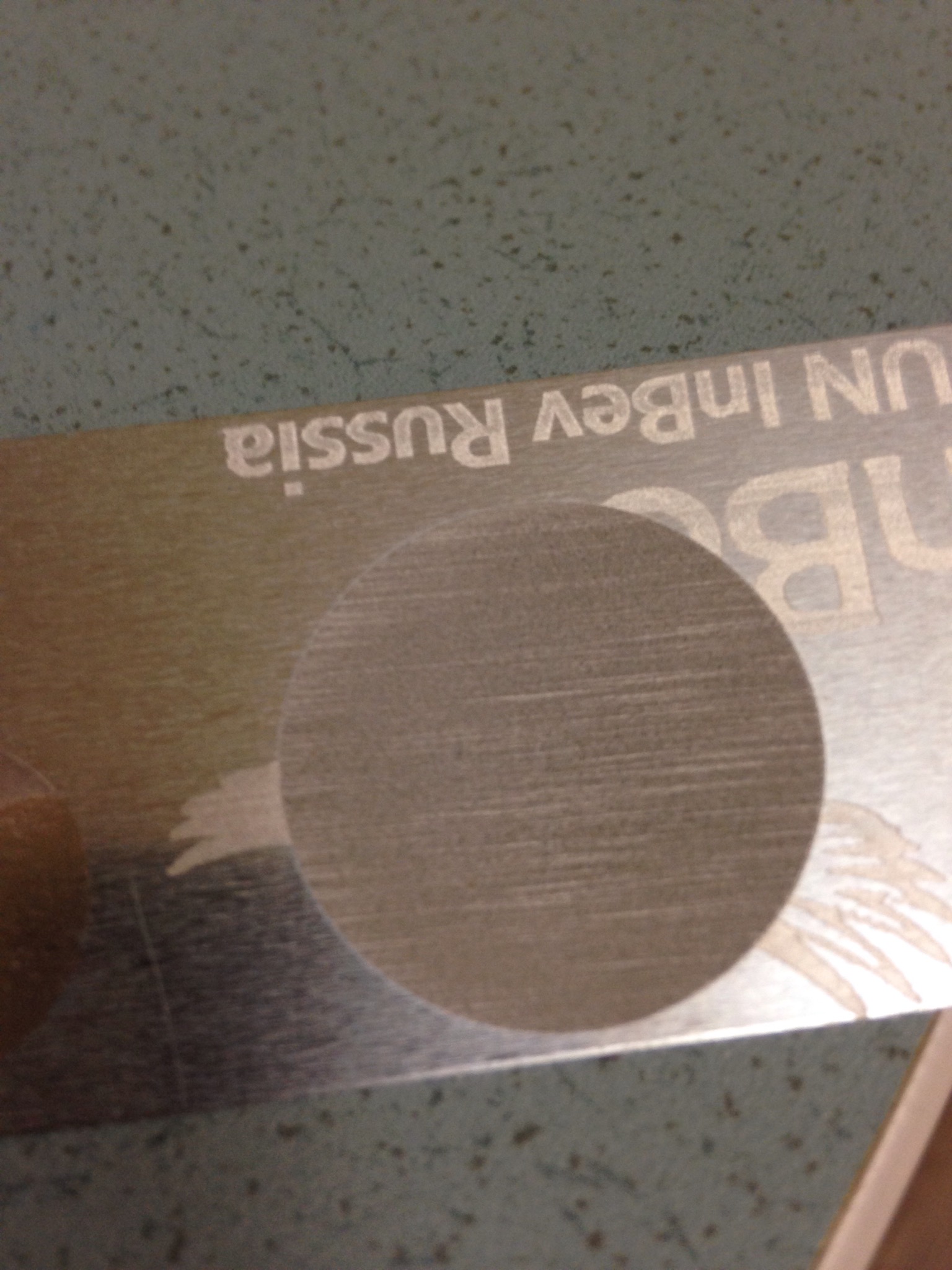

Но все равно мне кажется не стабильна, при гравировке сплошного круга остаются мелкие полоски (см. на фото).



файл PCX гравируется не стабильно (мощность падает) на видео файл JPG.



Ermek74

Участник
Теперь беспокоят эти полосы...
при большой скорости не заметно,
а при глубокой гравировке (скорость 100) полосы остаются ((
