Нужна помощь Пропадает мощность (есть видео). станок атеко 20вт. волоконник.

MaxiMarker

Профи
Хорошо, а что мне делать? Из за чего может не маркировать?
Либо обратиться к поставщику оборудования за технической поддержкой, либо попытаться разобраться самому.
Как минимум, понять "как там всё устроено" и что такое импульсный волоконный лазер с длинной волны 1064 нм...


MaxiMarker

Профи
Ещё, этот форум Вам в помощь... тут можно много ответов получить на интересующие Вас вопросы. Главное, не лениться читать.


halkru

Константин
Подскажите пожалуйста, из за скола на зеркальце, может ли не гравировать лазер? Вчера буквально все работало , а сегодня уже нет, в чем причина не понимаю...
Сам лазер видно на материале , который гравирую, а гравировки самой нет...
Настройки все выставляю правильные
Из-за скола может не гравировать, если этот кусочек участвует в развертке луча.
Станок Атэко, излучатель IPG?
Вы проверяете станок со снятой линзой? Только пилотный луч увидите в таком случае.


Drunya

Новый пользователь

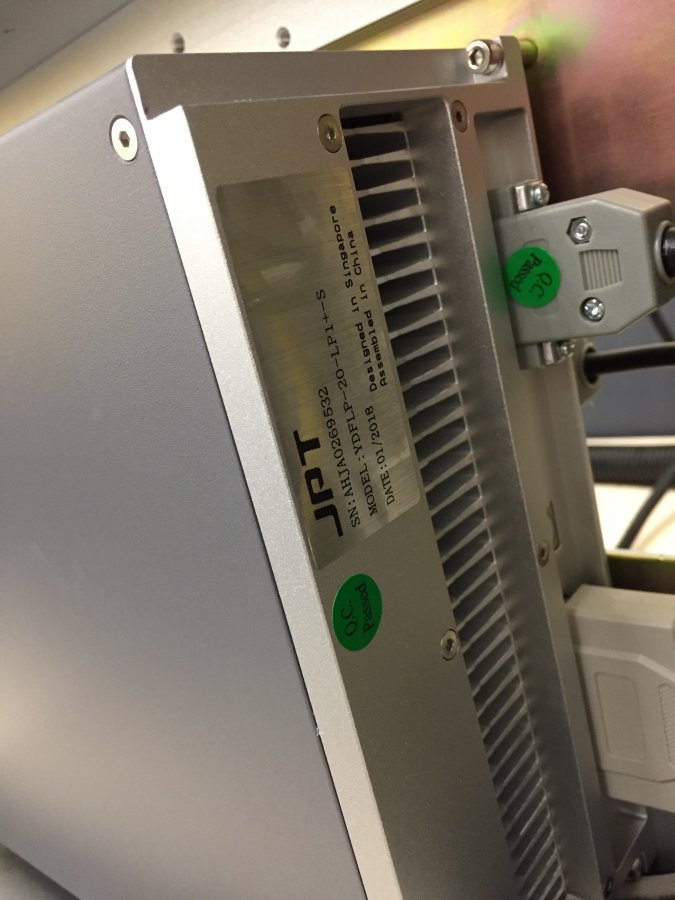

Излучатель JPT. Вообщем связался с китайцами, на удалённом доступе залезли ко мне в комп через тимвир, закинули прогу свою. И проверили лазер, часа два наверное с ниии общался, показывал линзы, зеркальца эти, в итоге сделали вывод они, что это сам излучатель. Сейчас его демонтирую и отправляю им в китай на ремонт.


Вложения

  • image.jpg
    75,8 KB · Просмотры: 654

Drunya

Новый пользователь
Ещё, этот форум Вам в помощь... тут можно много ответов получить на интересующие Вас вопросы. Главное, не лениться читать.
Что то не нашёл тут никакого ответа на этом форуме, и читать никто не ленится.


MaxiMarker

Профи
Вообщем связался с китайцами, на удалённом доступе залезли ко мне в комп через тимвир, закинули прогу свою.
Что за прогу закидывали китайцы, интересно...
в итоге сделали вывод они, что это сам излучатель
Хорошо, что китайцы согласились на возврат лазерного источника и его ремонт (замену).
Хотя, для JPT поломка - это крайняя редкость.
Попробуйте переподсоединить кабель от лазерного источника к контроллеру, может где то контакт плохой или вообще погнутый на разъёмах.


Drunya

Новый пользователь

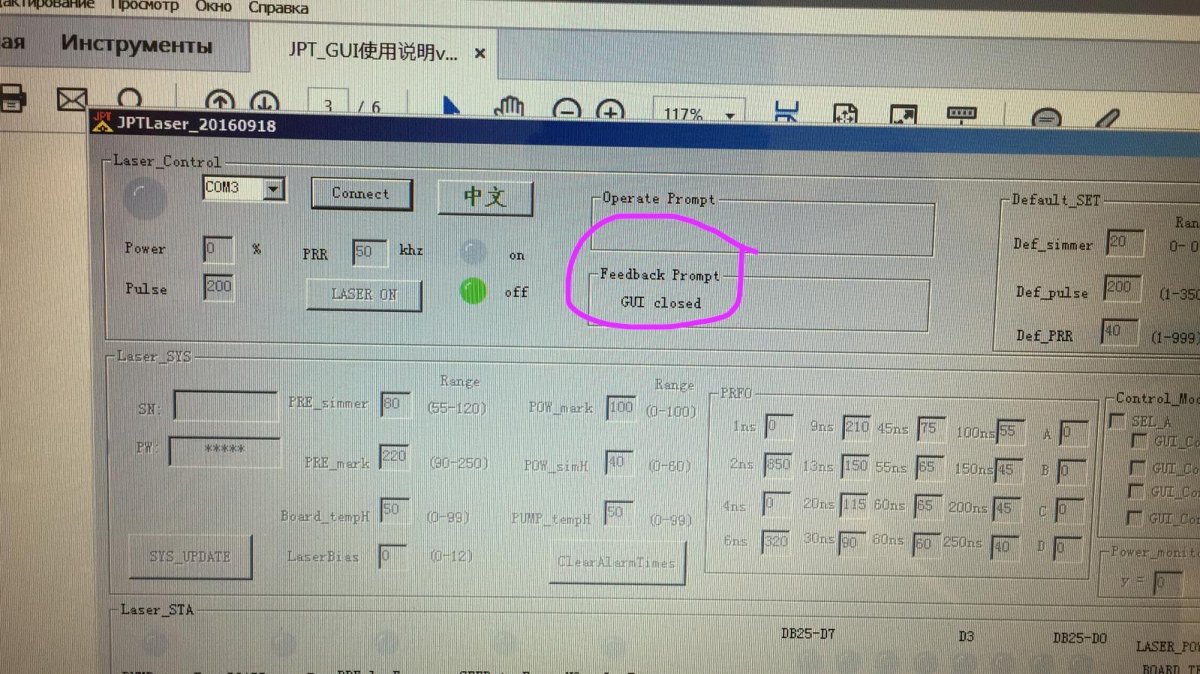

Вот это программа


Вложения

  • 4ee14111-de89-4d5a-861f-68343698093d.jpg
    204,6 KB · Просмотры: 730

MaxiMarker

Профи
Понятно... стандартная утилита от JPT по тестированию и настройке их лазерных источников.
С ней, правда, нужно уметь ещё работать... Если из неё "неправильно" выйти, то лазер не будет работать.


Egor_L

Новый пользователь
Надпись может быть где угодно... Зависит от производителя линз. Но основные параметры должны быть нанесены обязательно (длина волны, фокусное расстояние, рабочее поле).

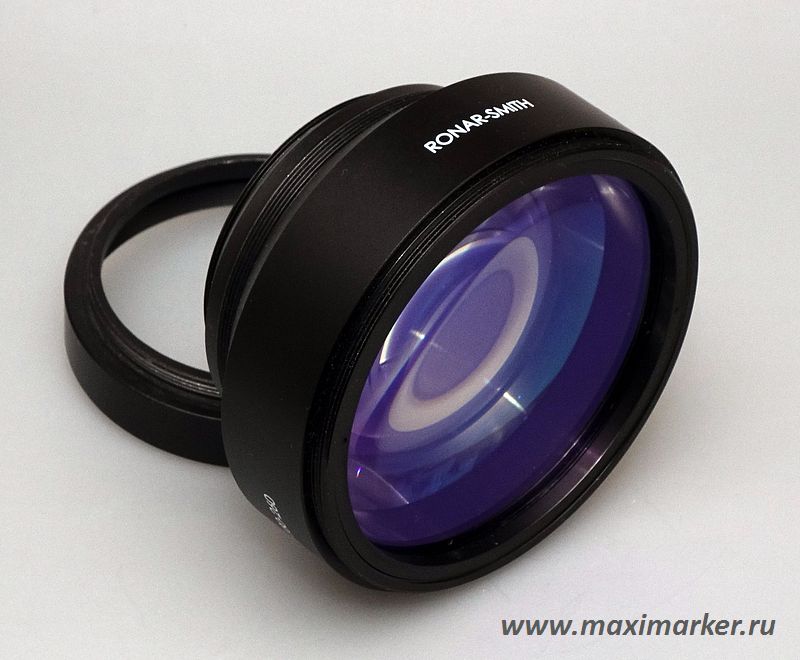

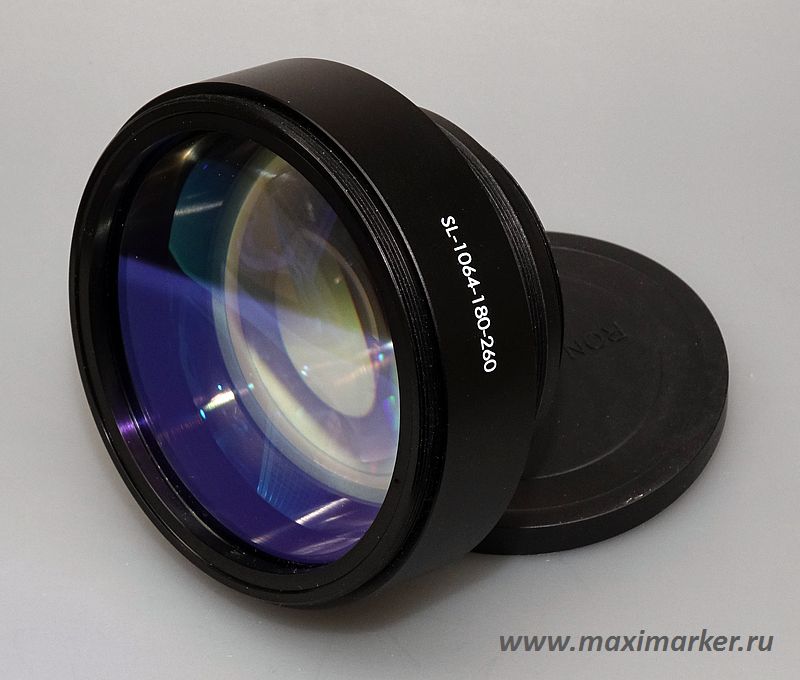

Мы используем качественные и недешёвые линзы Ronar-Smith (настоящие, а не поддельные китайские) вместе с нашими установками. Выглядят они так:

Посмотреть вложение 6774 Посмотреть вложение 6775

На них всё чётко написано.

Снимите вашу линзу и окрутите переходное кольцо - может там есть какие то надписи.
А вообще вопрос возникает закономерный - не зная, какая у вас линза стоит, вы как собрались работать ?

Здравствуйте! Не подскажите высоту переходника к линзе SL-1064-180-260 ?


MaxiMarker

Профи
Не подскажите высоту переходника к линзе SL-1064-180-260 ?
Переходное кольцо (с резьбы М79 на М85) обычно идёт в комплекте с линзой и в идеале должно обеспечивать правильное расстояние от центра второго зеркала до центра полусферы внутренней поверхности линзы. Это значение указывается в ТТХ линзы, обозначается как М2. Исходя из этого и подбирают переходное кольцо. Для линз Ronar Smith SL 1064 180-260 высота кольца примерно 25 мм.


Egor_L

Новый пользователь
Переходное кольцо (с резьбы М79 на М85) обычно идёт в комплекте с линзой и в идеале должно обеспечивать правильное расстояние от центра второго зеркала до центра полусферы внутренней поверхности линзы. Это значение указывается в ТТХ линзы, обозначается как М2. Исходя из этого и подбирают переходное кольцо. Для линз Ronar Smith SL 1064 180-260 высота кольца примерно 25 мм.

Вон оно как... Большое спасибо!
