Обсуждение Устройства вращения (обсуждение)

halkru

Константин

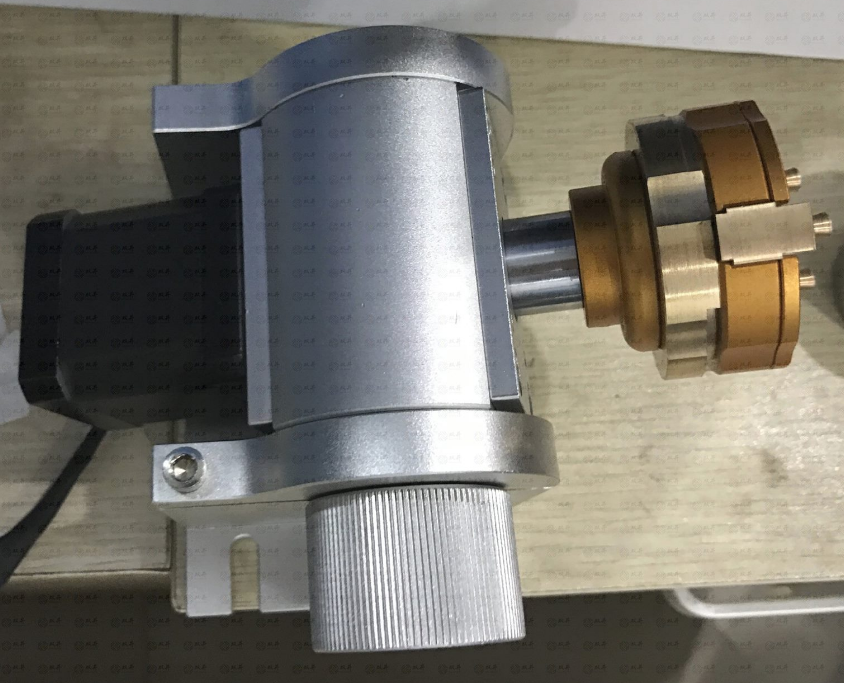

Китайцам такое качество даже и не снилось. Да и не купите вы его в Китае (патрон такой)...
По каким критериям Вы оцениваете качество этого патрона? И, в Китае их очень много. Как-то использовали их, но есть явный недостаток - закрепление требует участия 2х рук (а еще заготовку держать надо), так-что вернулись к классике.


MaxiMarker

Профи
По каким критериям Вы оцениваете качество этого патрона?

Качество любого патрона (не только этого) оценивается по стандартным критериям - общее качество и культура изготовления (наличие заусенцев, острых краёв, заедание кулачков при затягивании или ослаблении, точность смыкания кулачков и т.д.). А также оценивается точность и качество посадочного отверстия с резьбой (это, если без переходного фланца патрон) и радиальное биение. Те, кто хоть раз держал в руках патроны Sherline и китайские патроны, скажут в чью пользу будет разница...

И, в Китае их очень много.

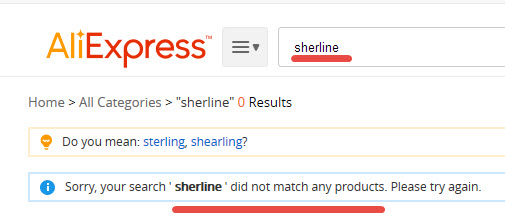

Если Вы про патроны Sherline, то скажите где их там очень много ? Премного буду благодарен за ссылку на продавцов, чтобы из Америки не тащить. Вот что даёт поиск на Алиэкспрессе при вводе слова Sherline:



Как-то использовали их, но есть явный недостаток - закрепление требует участия 2х рук (а еще заготовку держать надо), так-что вернулись к классике.

Их - это именно настоящих (американских) патронов Sherline или клонов ? Это важно. Уточните, пожалуйста

По конструкции закрепления заготовок, каждый сам выбирает себе то, что ему удобно. Обычно, исходя из того с чем дальше больше всего придётся работать (я имею ввиду размер и тип заготовки). Если тормозные диски надо маркировать, то да - и патрон нужен здоровый, и зажимать удобнее ключом.

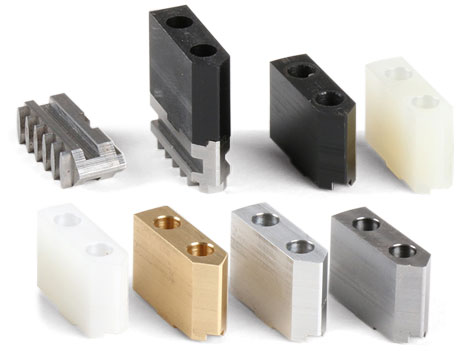

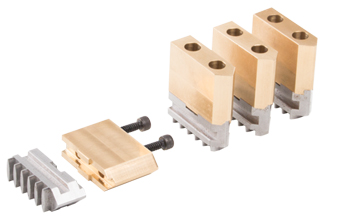

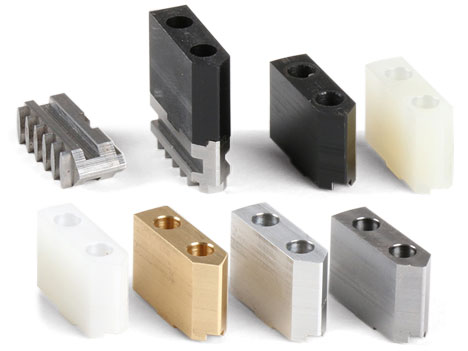

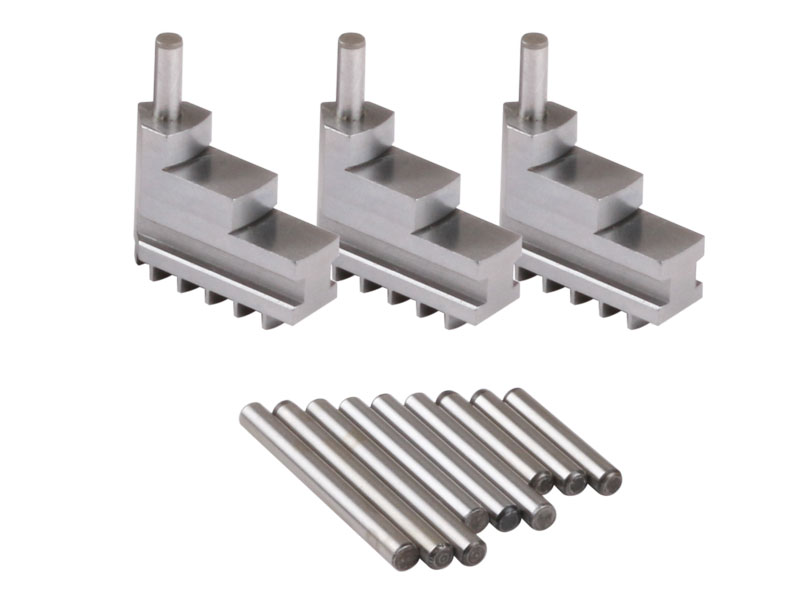

Если нужно ювелирные кольца гравировать (или другие "нежные" детали), то и патрон нужен другой, чтобы кольца не попортить. У Sherline в этом плане предлагается шикарный набор сменных кулачков и насадок из разной твёрдости материала + отдельно набор кулачков с идеально точно просверленными отверстиями для штырей. Увы, китайцы почему то пока этого не повторили (а жаль...).

chuck_top_jaws1.jpg brass-top-jaws.jpg 1140_pin_jaws_pic.jpg

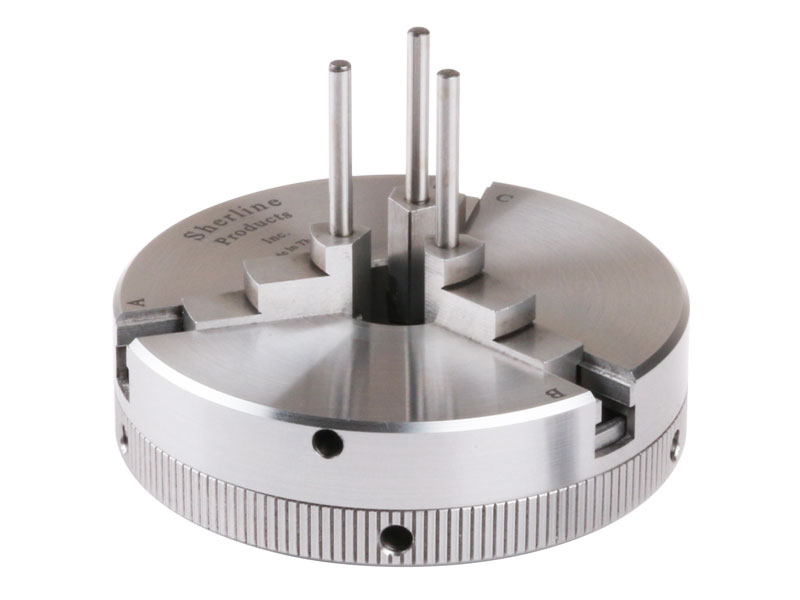

Ну и достаточно даже на фотографии их патронов посмотреть, чтобы оценить качество...

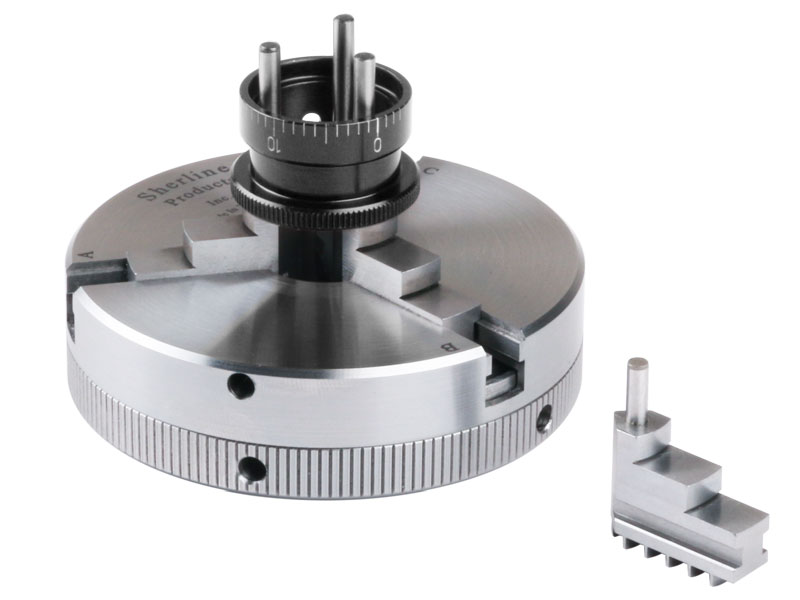

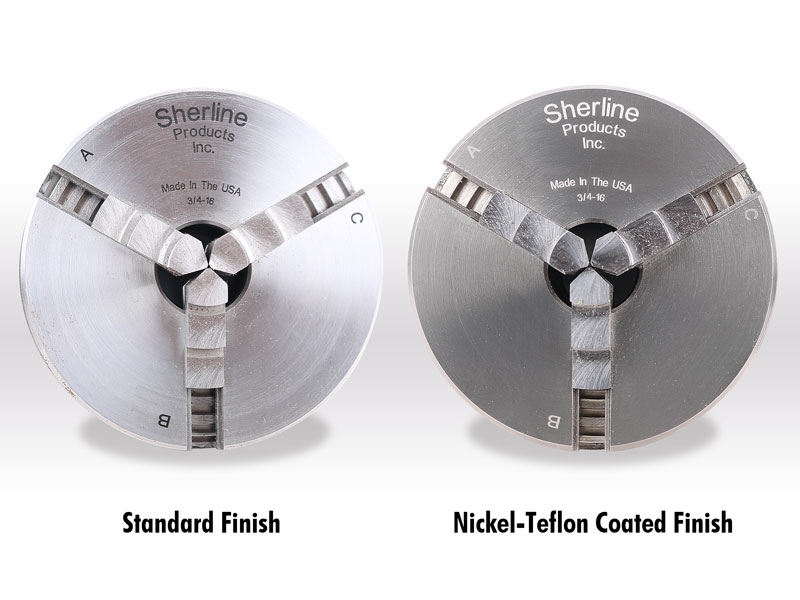

nickel_chuck_comparison.jpg 1140_pin_jaws_chuck_pic.jpg 1140_pin_jaws_sleeve_pic.jpg

Это, что касается патронов... Про сами устройства вращения отдельный разговор (конструкция, недостатки, и откуда там берутся радиальные биения).


MaxiMarker

Профи
Да, и чтобы не возникло иллюзий, что я прикланяюсь перед американцами, скажу что - любая страна или фирма, выпускающая достойный и качественный продукт заслуживает уважения (вне зависимости от национальности и географического положения).
Когда то, в СССР выпускалось много качественных и хороших вещей... Увы, после развала мы почти всё это утратили. А было, чем гордиться.


halkru

Константин

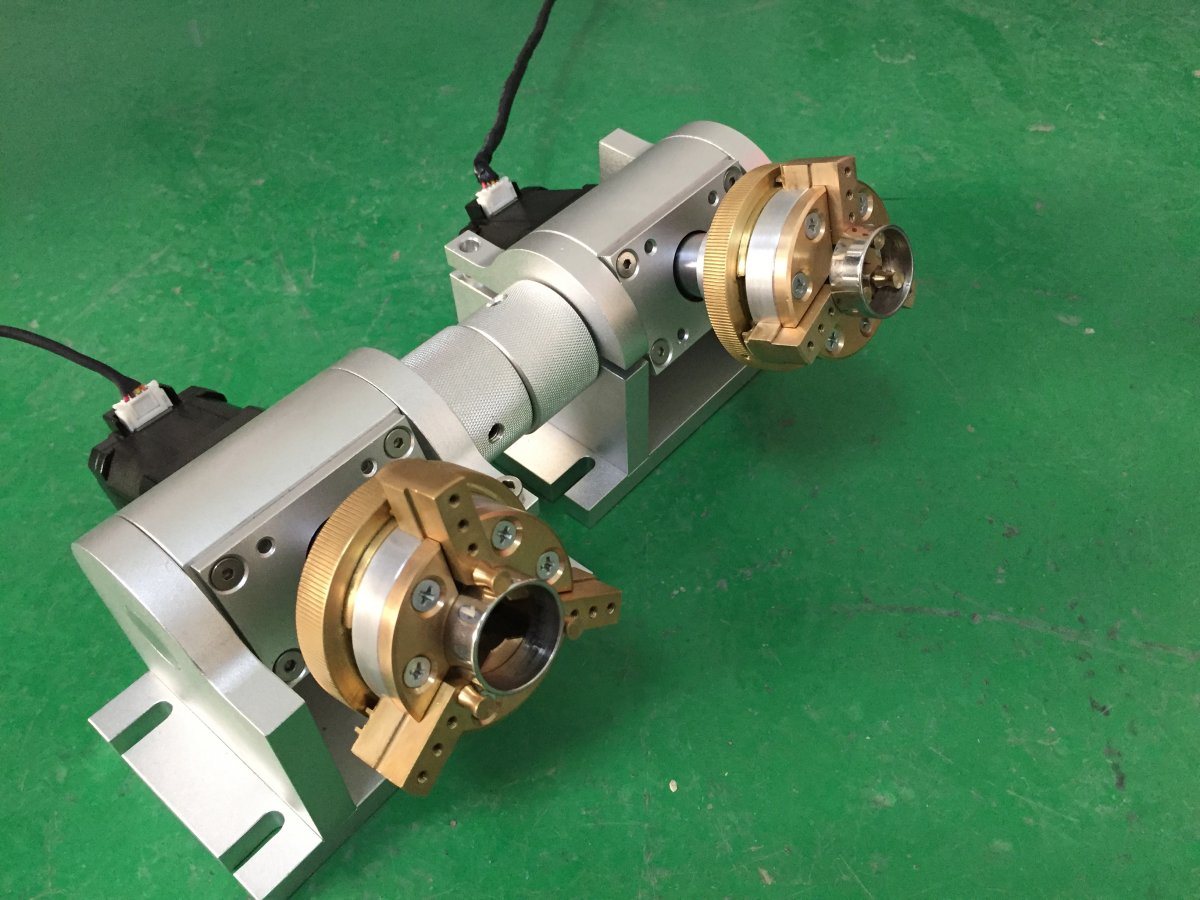

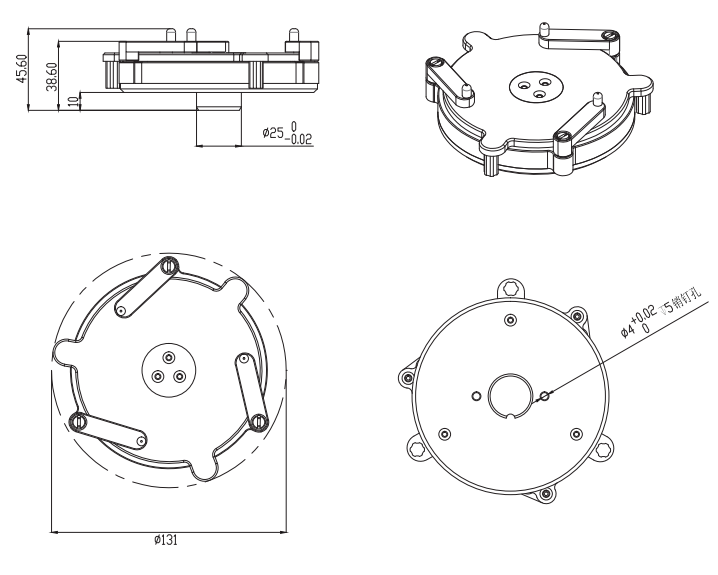

Для лазерной маркировки только у Китайцев видел специализированные устройства вращения. Для браслетов и колец. "Увы, китайцы почему то пока этого не повторили (а жаль...)", американцы.


Вложения

  • 2017-02-28_151553.png
    71,2 KB · Просмотры: 739
  • 2017-02-28_151616.png
    93,4 KB · Просмотры: 773
  • 2017-02-28_151714.png
    116,3 KB · Просмотры: 805
  • 2017-02-28_151528.png
    128,2 KB · Просмотры: 918
  • 2017-02-28_151505.png
    89,1 KB · Просмотры: 896
Последнее редактирование:

V_lad

Участник
Интересно, зачем при лазерной гравировке колец нужна микронная точность патрона? Американская школа, конечно, вызывает уважение. В отличие от немецкой, где отличное качество стоит очень дорого, американцы предлагают очень хорошее качество за вполне разумные деньги, по кр. мере для себя. Но в нашем случае (лаз гр-ка) имхо ключевой явл фраза
Увы, китайцы почему то пока этого не повторили (а жаль...)
,
особенно


halkru

Константин
Если Вы про патроны Sherline, то скажите где их там очень много ?
В Китае не торгуют брендами, делают свое. Бренды там заказывают - давно понятно, конечно это не аксиома, но тренд сильный.

Последнее редактирование:

Alb16

Активный участник
Какой максимальный диаметр заготовки можно гравировать на волоконнике - определяется програмно EzCad или патроном?


Vbif

Участник
Какой максимальный диаметр заготовки можно гравировать на волоконнике - определяется програмно EzCad или патроном?
движком скорее. у меня 3хкилограммовая форма на штатных скоростях уже вызывает пропуски шагов. Поставил более мощный движок с более мощным драйвером, пока справляется, но на подходе есть весА побольше, скорее всего буду вообще все переделывать - и движок прикручу через редуктор, и патрон скорее всего переставлю горизонтально...


Alb16

Активный участник
Программно, но с ограничением, что может зажать патрон - прямыми и обратными губками, а также расстоянием от центра патрона до стола.
Допустим, патрон на 80, а термос 100. Можно гравирнуть соорудив заднюю бабку, горлышко зажать в патроне, а зад подпереть?
Или просто зажать с двух сторон?


halkru

Константин
Это на Вашу фантазию, главное, что-бы поверхность термоса в фокусе не гуляла. Задавайте в программе верное значение диаметра термоса, как он будет крепиться не имеет значения.


Alb16

Активный участник
Это на Вашу фантазию, главное, что-бы поверхность термоса в фокусе не гуляла. Задавайте в программе верное значение диаметра термоса, как он будет крепиться не имеет значения.
Получается програмно можно задать любой диаметр,


halkru

Константин

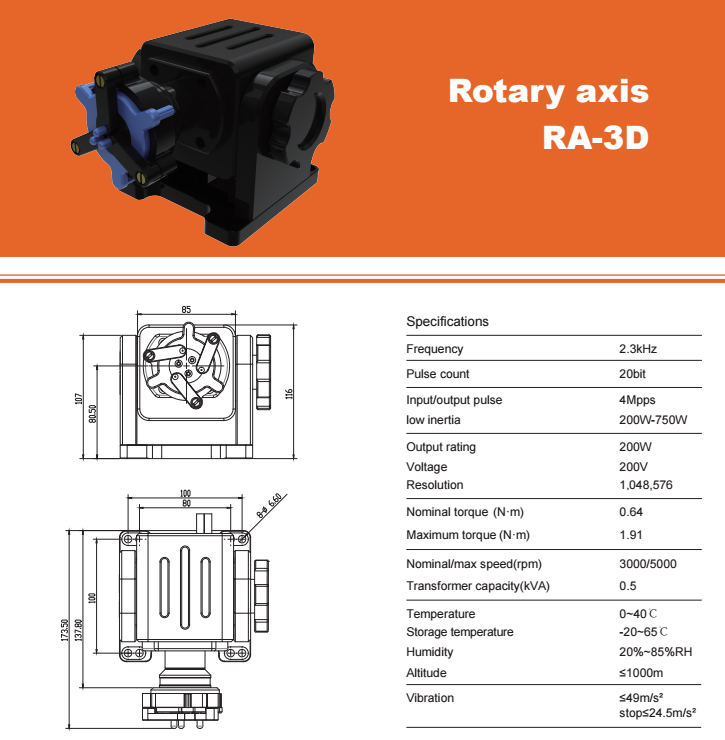

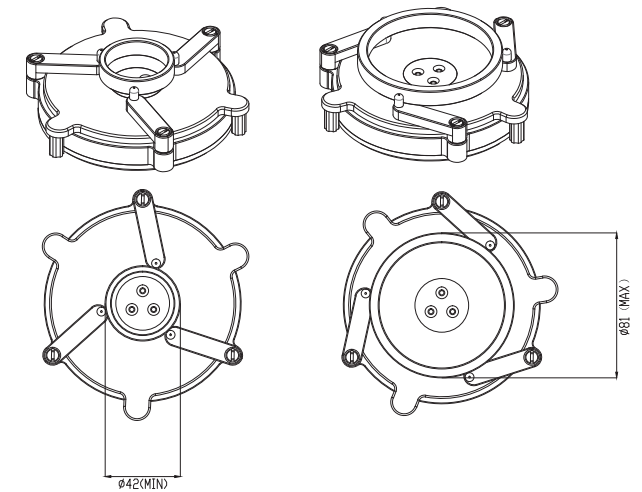

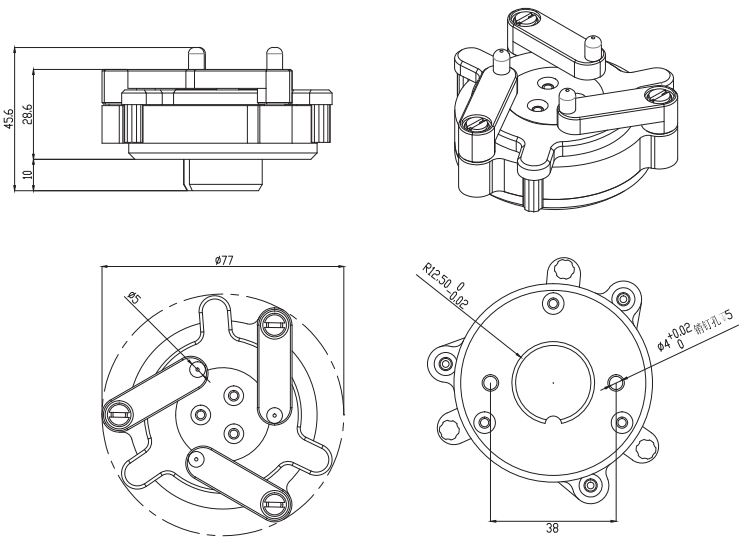

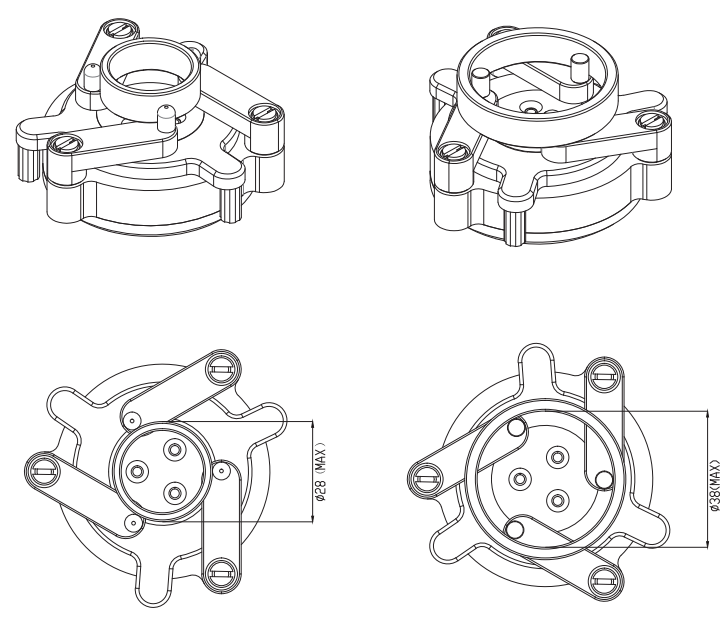

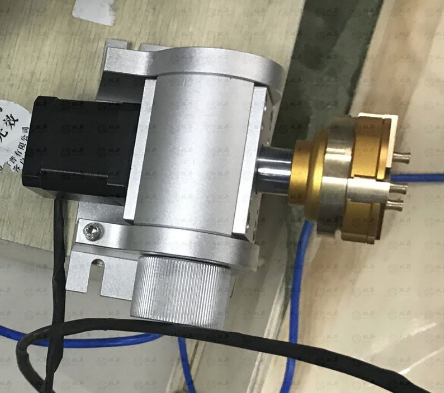

Попался интересный вариант


Вложения

  • 2017-03-14_105504.png
    960,8 KB · Просмотры: 875
  • 2017-03-14_105815.png
    318,7 KB · Просмотры: 882
  • 2017-03-14_110019.png
    1,1 MB · Просмотры: 861

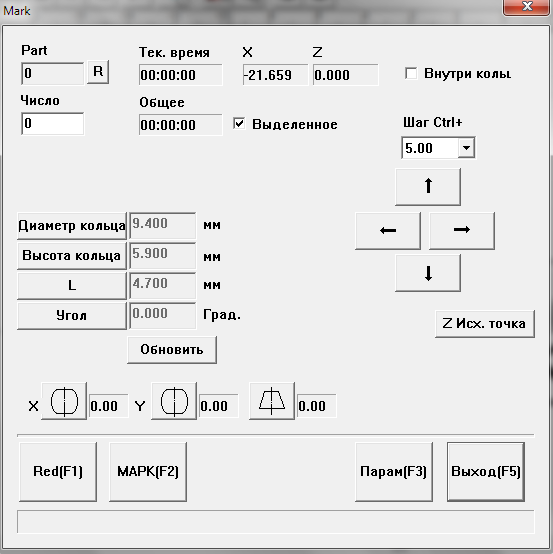

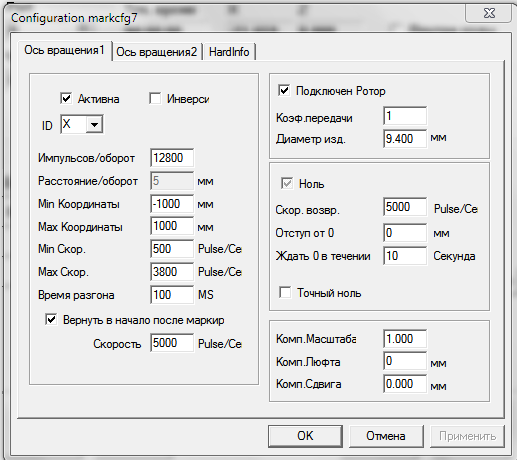

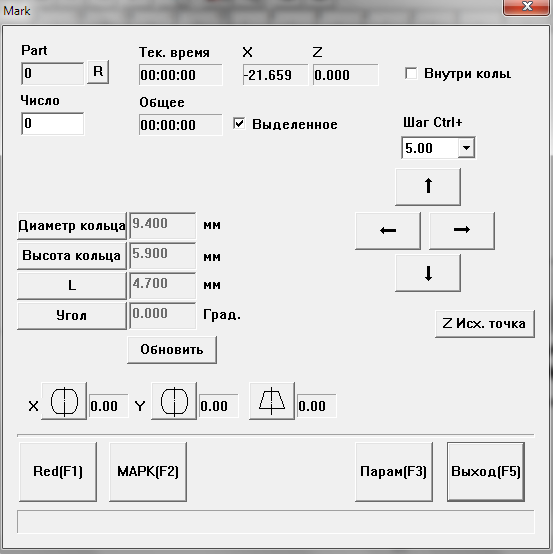

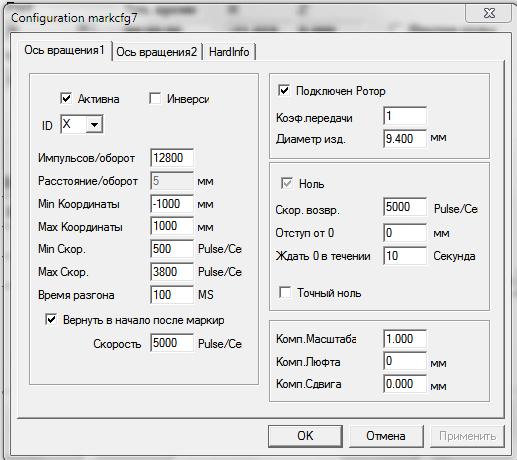

Подскажите, изучаю плагины для гравировка тел вращений. Для гравировки на цилиндрах (тест и вектор) разобрался.
Но вот для гравировки на кольцах не получается. Не вращает ротор. Также не понял, что означает L

2017-03-30_20-19-00.png 2017-03-30_20-19-18.png

Подскажите, изучаю плагины для гравировка тел вращений. Для гравировки на цилиндрах (тест и вектор) разобрался.
Но вот для гравировки на кольцах не получается. Не вращает ротор. Также не понял, что означает L
Разобрался, данный плагин гравирует только текст. Вектор отказывается.
