Обсуждение Устройства вращения (обсуждение)

Alb16

Активный участник

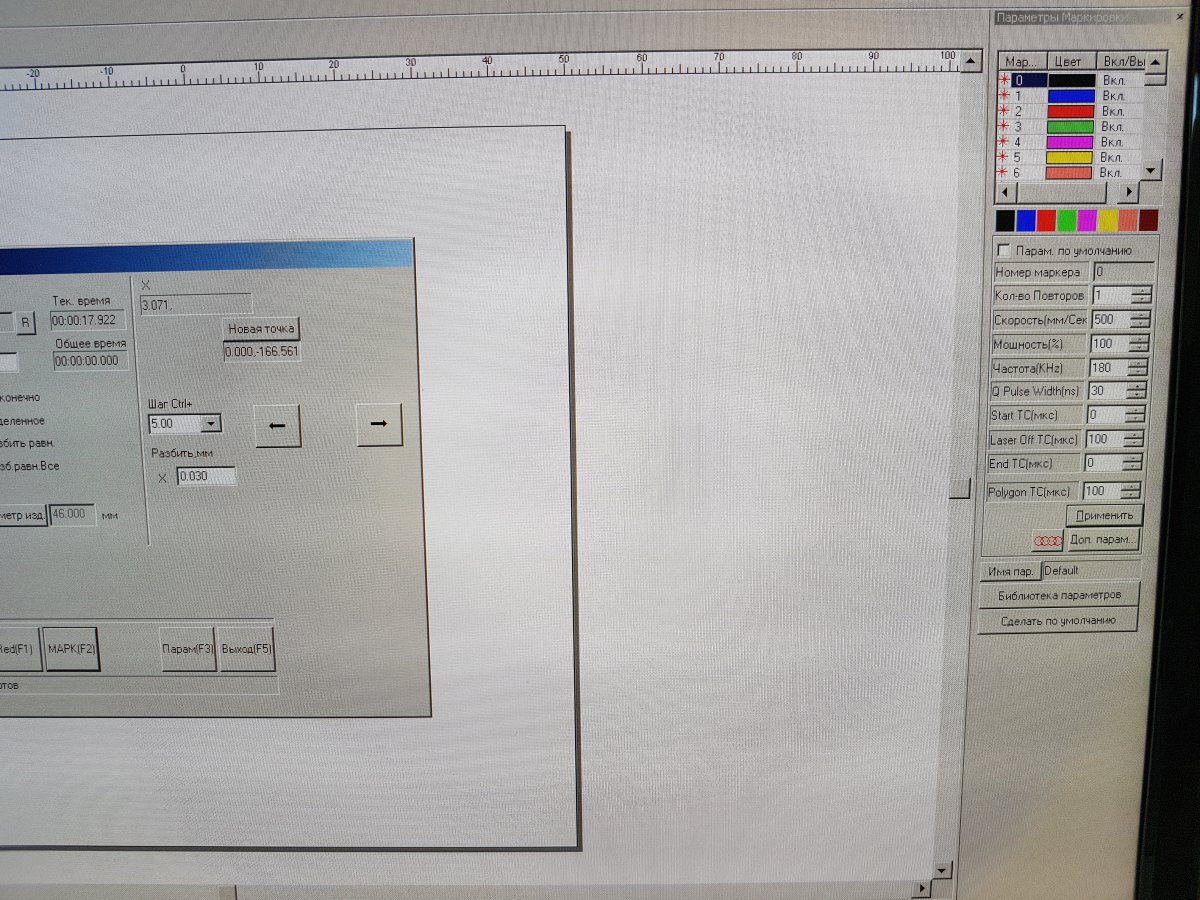

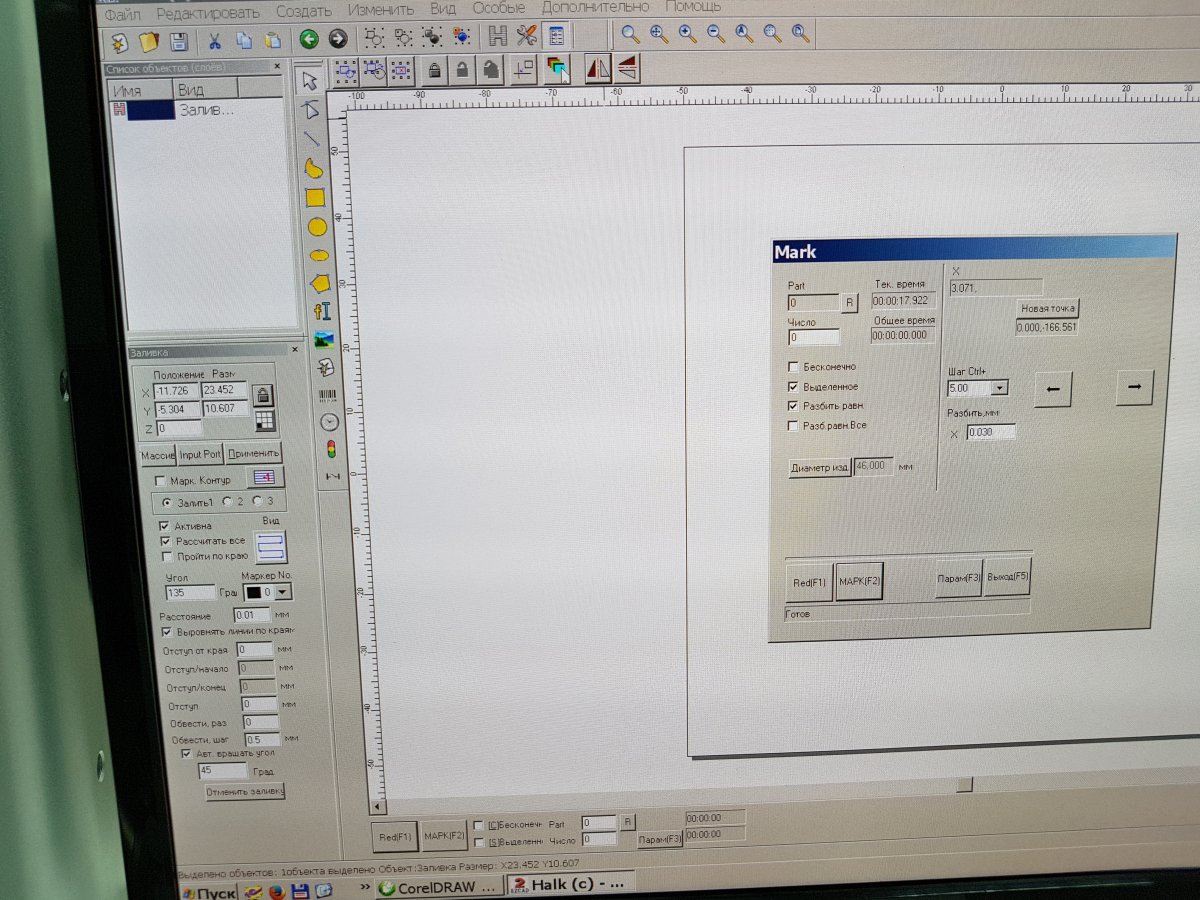

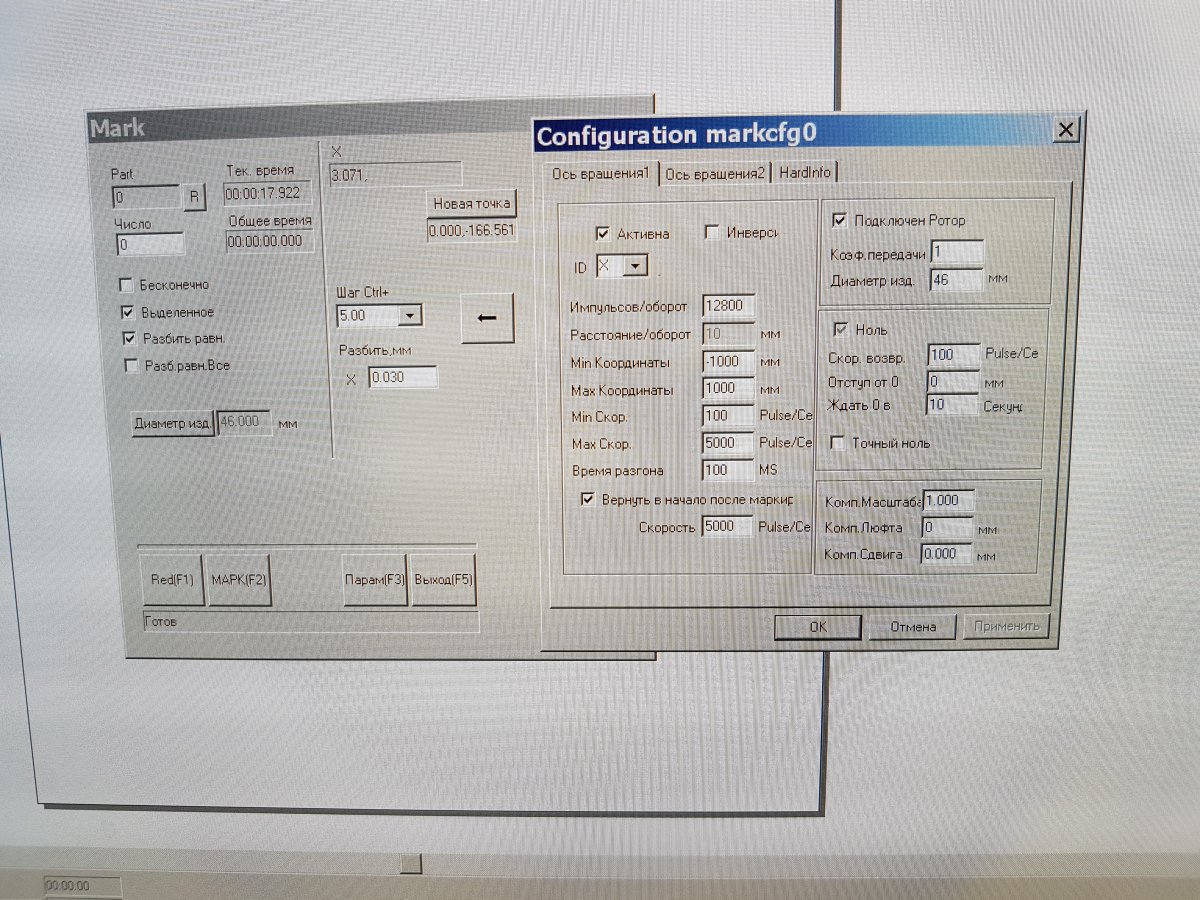

Маркируем во вкладке "маркировка на 2-х координатных столах"


Вложения

  • 20180119_143238.jpg
    202 KB · Просмотры: 673
  • 20180119_143251.jpg
    236,9 KB · Просмотры: 817
  • 20180119_143311.jpg
    238,4 KB · Просмотры: 824

laserbob

Участник

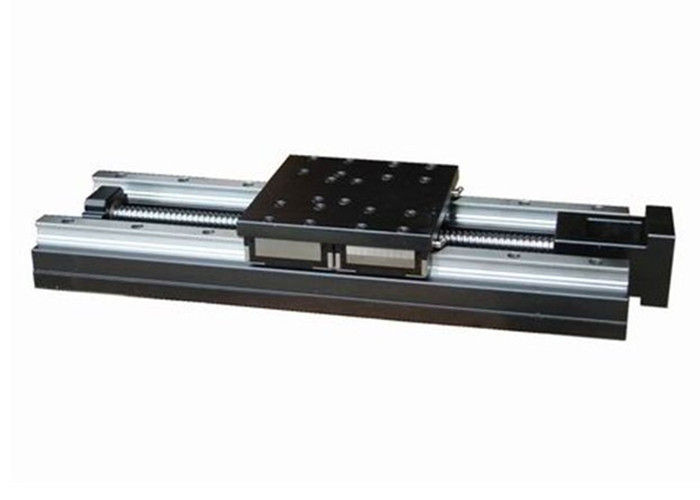

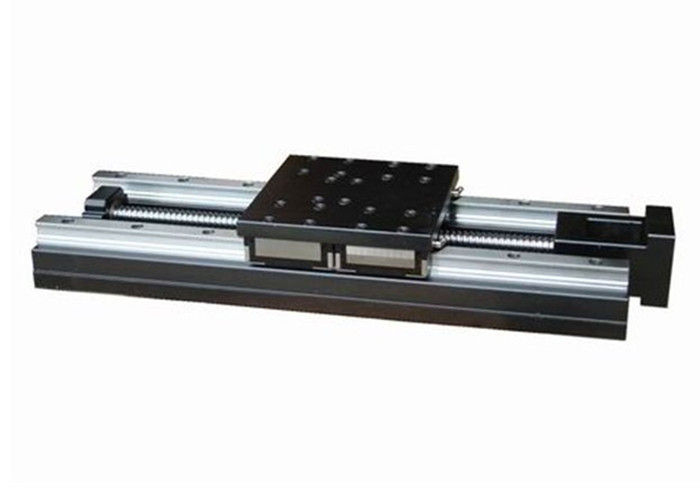

Доброго дня коллеги! Китайские продавцы продают вот такие штуки. Поворотный стол и стол со смещением.
(Видел у МаксиМаркера видео гравировки ложек на механизированном столе со смещением.)
RAYCUS-30.jpg pl2714195-laser_marking_motor_z_linear_stages_z_axis_stage_with_power_driver_board.jpg

Хочу спросить вас, подскажите пожалуйста можно ли подключить эти приборы вместо стандартного поворотного устройства?

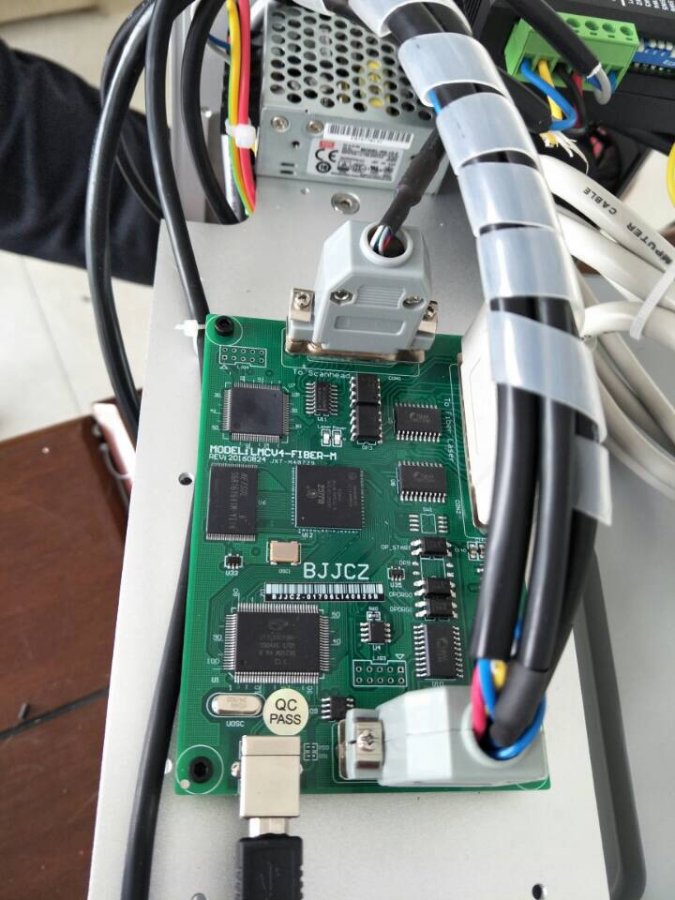

вот на этот контроллер


MaxiMarker

Профи
Видел у МаксиМаркера видео гравировки ложек на механизированном столе со смещением
Для автоматизированного стола необходимо выводить с контроллера на отдельный разъём сигнал "origin" (нулевое положение). Соответственно, на самом устройстве должен стоять такой датчик. Как правило, эти датчики активные, то есть требуют питания.


laserbob

Участник
Спасибо, за ответы! Скажите, какие размеры Ваших устройств? Размер стола, и базы с рельсами?


laserbob

Участник
Для автоматизированного стола необходимо выводить с контроллера на отдельный разъём сигнал "origin" (нулевое положение). Соответственно, на самом устройстве должен стоять такой датчик. Как правило, эти датчики активные, то есть требуют питания.
написал на сайт JCZ по поводу их подвижного стола, посмотреть можно по этой ссылке (http://www.lasercontrolcard.com/chi...is_stage_with_power_driver_board-2378216.html) приложил фотку контроллера, на что китайцы ответили
you laser marking card can not controller this device, because you card only can controller 1 axis.
что в переводе на старо-русский означает: устройство не работать с ваша машина потому, что ваша машина она крутить только одна ось.
Но у меня вопрос: там и есть одна ось, почему тогда китайцы утверждают, что девайс не будет работать с этим контроллером?


laserbob

Участник
менеджеры сказали, что на данном столе две оси. Может их девайс елозит по двум осям?


LexYalt

Участник

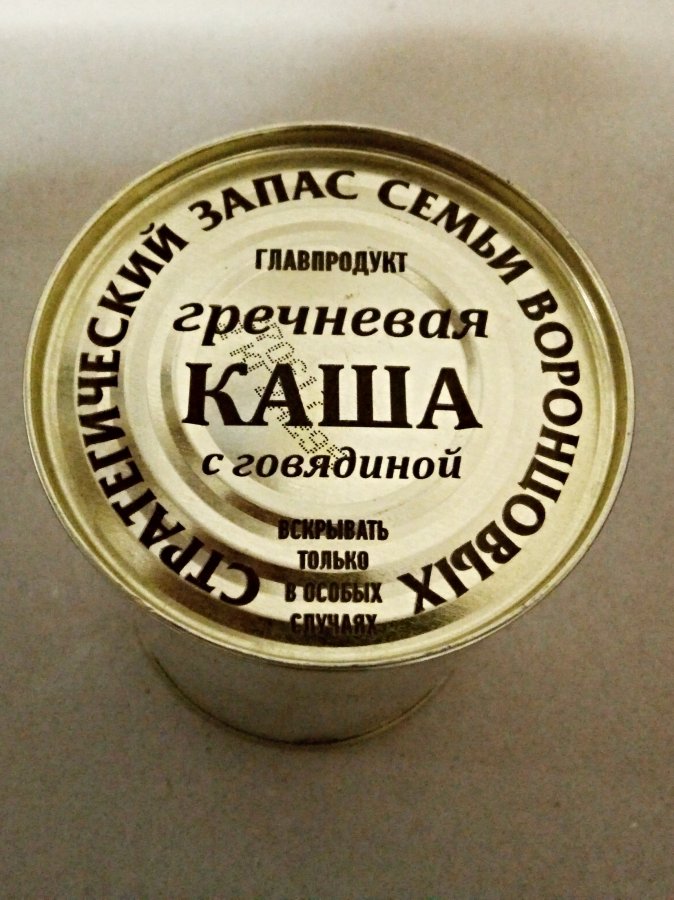

К вопросу о патронах устройства вращения. В основном устройства вращения на китайских станках комплектуются стандартным токарным патроном К11-80. Тут я загорелся гравернуть консервную банку на подарок. На плоских крышках всё отлично, а вот в стандартный патрон банку диаметром 75 мм уже не закрепить обратными губками. Ломаю голову, как бы изловчиться.
Порыл наш интернет и алиэкспресс на предмет вариантов патронов - везде стандартные токарные, разных типоразмеров. Не нашёл нигде и патрон описанный https://halkru.com/forum/media/2027/
Не подскажет ли кто варианты крепления или патроны.


halkru

Константин
банку диаметром 75 мм уже не закрепить обратными губками
А, прямыми изнутри?
везде стандартные токарные, разных типоразмеров
Этот на 100.
нашёл нигде и патрон описанный https://halkru.com/forum/media/2027/
Это для ювелиров для зажима колец изнутри.


Valera5609

Активный участник
В чем может быть проблема?

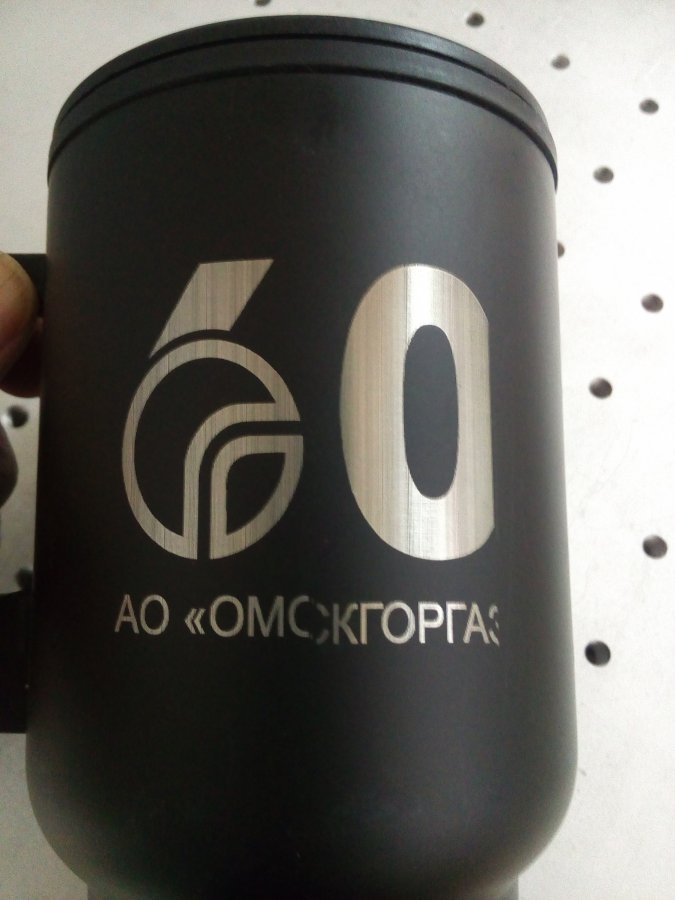

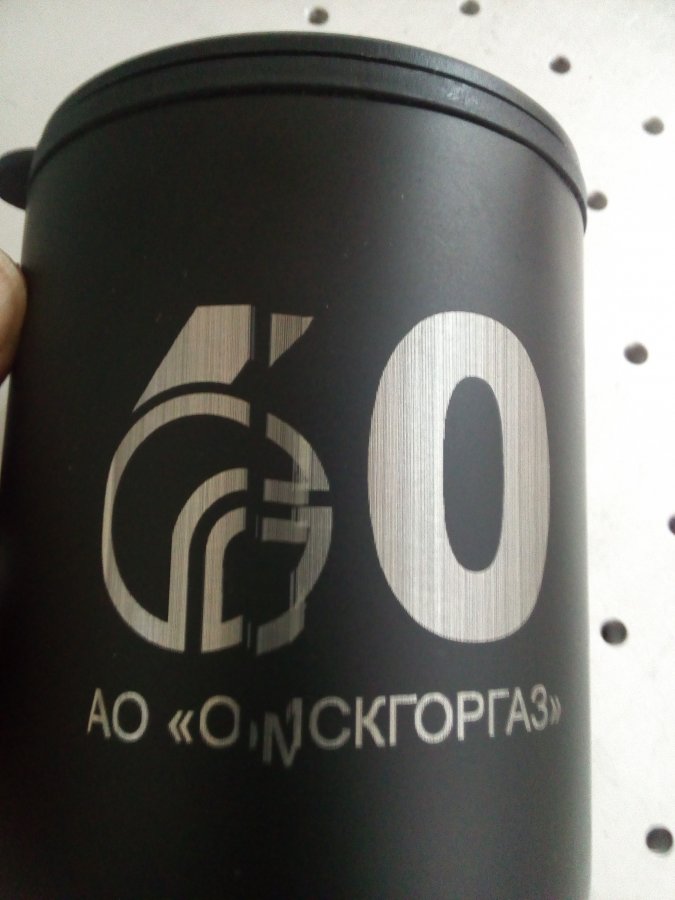

При тирожировании иногда вылетают вот такие глюки и как с этим бороться?
Просто можно сделать шт 20 а иногда и 5-6 шт и изделие в брак...
При гравировки на плоских поверхностях такое не наблюдаться


Вложения

  • стакан1.jpg
    63,8 KB · Просмотры: 698
  • стакан2.jpg
    62,7 KB · Просмотры: 985

Alb16

Активный участник
В одной из веток форума MaxiMarker предлагал вариант крепления нестандартных изделий с помощью неодимовых магнитов


LexYalt

Участник
Да с магнитами мысль приходила. Только надо помощнее, а то у меня пластины 23х18х3мм сила0,9кг полную вот такую банку не держит.


Вложения

  • IMG_20180315_123223.jpg
    259,6 KB · Просмотры: 801
  • IMG_20180315_123255.jpg
    118,2 KB · Просмотры: 628

MaxiMarker

Профи
Добрый день. Скажите а где можно посмотреть видео работы вашего моторизированного стола по Z?
Вы наверное чего то путаете.... Моторизованный стол обычно используется по осям Х или Y.
По оси Z используется автоматизация для других целей.
Видео работы моторизованного стола по оси Х:
