Разбивка не влияет. Походу патрон вообще не крутится.
Yri71
Участник
да он как бы не на весь оборот, дергается и все
Yri71
Участник
Ящик не вскрывал. Импульсы выставленные на драйвере вы имеете ввиду?
почитайте эту тему 17 и 18 сообщения
https://halkru.com/forum/threads/3311/
https://halkru.com/forum/threads/3311/
igorzh
Активный участник
Тема старая, но возник вопрос по поводу координатного стола. В приведенном выше видео от MaxiMarker с гравировкой ручек и ложек используется некий координатный стол. Он механизирован. Правильно ли я понимаю, что сигнал управления шаговиком такого стола подключается в разъем поворотки? Как потом происходит управление шагом и расстоянием, в параметрах дополнительного модуля "Маркировка на 2-х координатных столах"? Многое можно методом тыка выяснить, но может быть у кого-то есть уже наработки в этом направлении, которыми он бы поделился?
halkru
Константин
Правильно.
Суть наработки - определить количество шагов шагового двигателя на см перемещения платформы.
MaxiMarker
Профи
1. Если используется шаговый двигатель, то можно и в разъём поворотки. Только в драйвере двигателя нужно выставить правильный ток. Если собираетесь использовать попеременно поворотное устройство и актуатор, то у них должны стоять примерно одинаковые двигатели по току. Иначе, каждый раз надо выставлять дип-переключателями на драйвере рабочий ток.
2. Для автоматизированных столов обязательно наличие в них датчика положения нуля. Без датчика плагин работать не будет.
igorzh
Активный участник
Благодарю за советы. Про движок как раз думал, что надо выяснить, какой планируется в поворотке, чтобы найти аналогичный.
Датчик положения нуля - видимо какой-то индукционный, как в ЧПУ фрезерах китайских стоит. В связи с этим возникает задача его подключения к плате так, чтобы все это нормально работало. Видимо где-то там есть входные порты, например тот, куда педаль подключается, тогда остается разобраться с тем, откуда брать напряжение для датчика и где в EZCAD это указать... Нда...
Хотя думал, что можно и без датчика обойтись. Выставлять ноль как-нибудь "по риске".
Датчик положения нуля - видимо какой-то индукционный, как в ЧПУ фрезерах китайских стоит. В связи с этим возникает задача его подключения к плате так, чтобы все это нормально работало. Видимо где-то там есть входные порты, например тот, куда педаль подключается, тогда остается разобраться с тем, откуда брать напряжение для датчика и где в EZCAD это указать... Нда...
Хотя думал, что можно и без датчика обойтись. Выставлять ноль как-нибудь "по риске".
igorzh
Активный участник

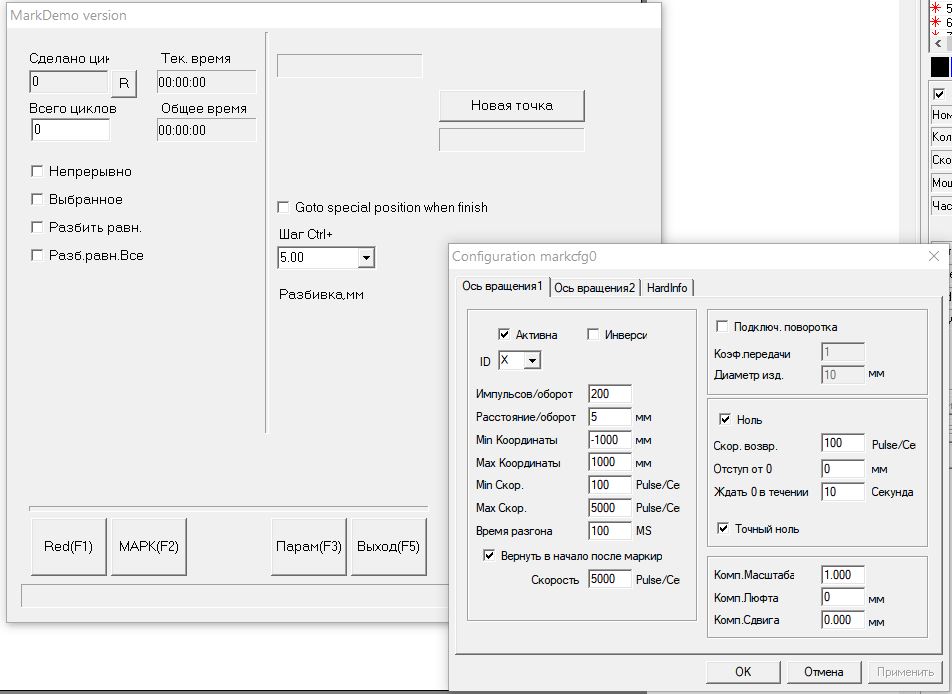

Вот вижу я этот плагин, и понимаю, что методом тыка придется повозиться. Собственно - про это и спрашивал на счет "наработок" - где тут что поставить лучше.
Что такое ноль - где-то в этой теме видел, три состояния у него есть.
А что такое точный ноль? А еще ведь должен быть какой-то алгоритм поиска этого нуля... В какую-то сторону должна эта штука двигаться и увидеть этот ноль. Хорошо бы концевики, чтобы не напрягать движок и механику. А их куда?... Чую, что есть простой алгоритм, типа - ставим в начале сюда, потом он начнет искать влево, там должен быть датчик. Если чего - красная кнопка.
Что такое ноль - где-то в этой теме видел, три состояния у него есть.
А что такое точный ноль? А еще ведь должен быть какой-то алгоритм поиска этого нуля... В какую-то сторону должна эта штука двигаться и увидеть этот ноль. Хорошо бы концевики, чтобы не напрягать движок и механику. А их куда?... Чую, что есть простой алгоритм, типа - ставим в начале сюда, потом он начнет искать влево, там должен быть датчик. Если чего - красная кнопка.
MaxiMarker
Профи
Это, когда используется 3 дачика (друг за другом). Там другой алгоритм поиска нуля, более точный.... Это в 2-х словах.
MaxiMarker
Профи
Да, вполне можно обойтись и без точного нуля при остальных правильных и корректных настройках. А их там немало...
MaxiMarker
Профи
Вообще то, для родных контроллеров от JCZ - это софтверные порты 14 и 15 для сигналов XORG0 и YORG0 ...
В контроллере, физически они висят на контактах 1 и 2 разъёма con4.
Китайские сборщики часто выводят на эти контакты срабатывание педали старта маркировки, что в общем то, не корректно.
В контроллере, физически они висят на контактах 1 и 2 разъёма con4.
Китайские сборщики часто выводят на эти контакты срабатывание педали старта маркировки, что в общем то, не корректно.
MaxiMarker
Профи
Что значит похожее ? Это, вообще то, на минуточку официальный документ (описание) от производителя контроллеров...
В вашем случае от контроллера "Fiber-M" (усечённого по функциям).
MaxiMarker
Профи
Не только в софтине.... нужно ещё вывести разъём для самого датчика. Желательно с питанием не менее 12 вольт.
