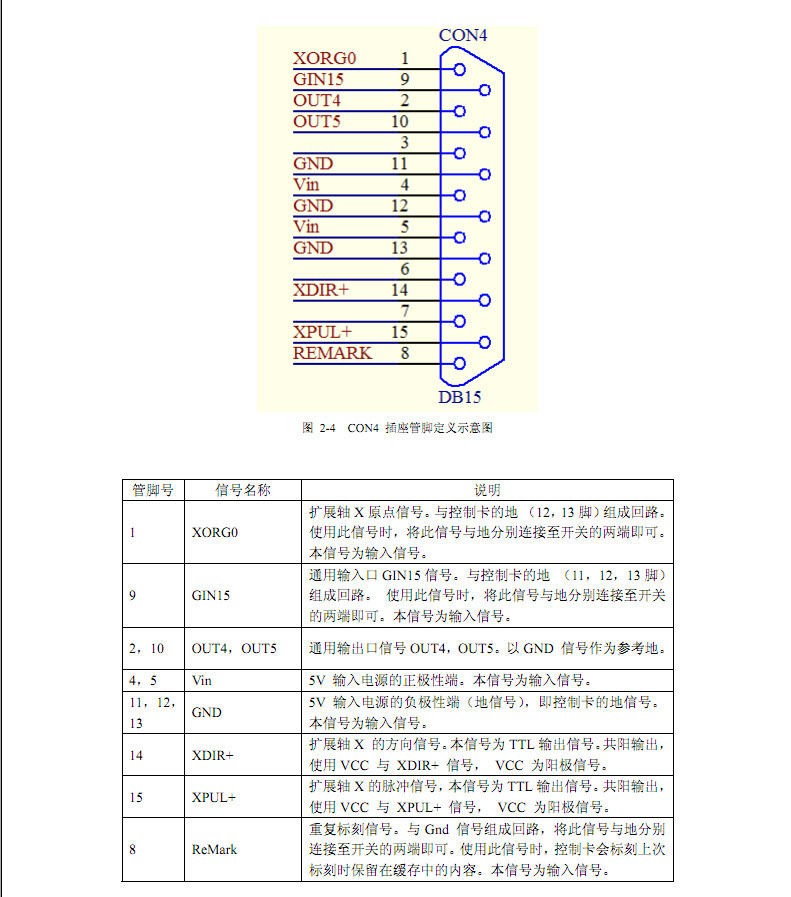

Ок. С какой ноги идёт сигнал на 1 ось. Нога 14 сигнал дир ? На разъёме присутствуют не задействованые ноги. Думаю есть смыл осмотреть плату контроллера и посмотреть что подходит к этим ногам. Если ни чего то вопрос закрыт. Если что то к ним подводится то вопрос открыт.
Завидую Вашему упорству и оптимизму...Вы пытаетесь найти чёрную кошку в чёрной комнате.

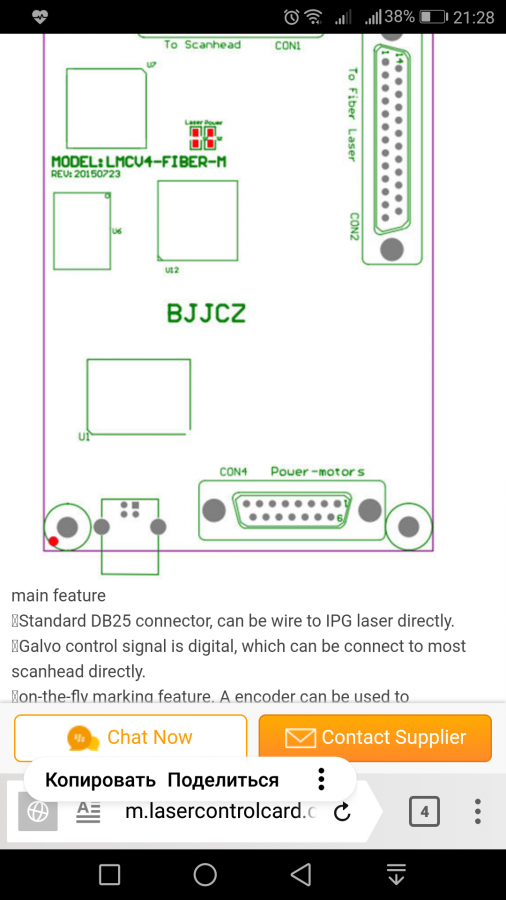

Осмотрите конечно Вашу плату, прозвоните...

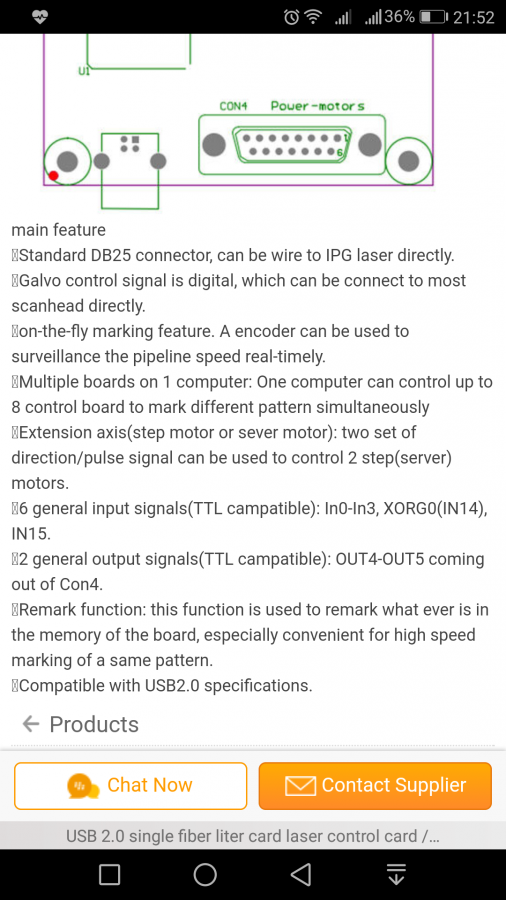

Но ! Контроллер в версии "M" был специально запущен производителем в серию с заранее урезанным функционалом, который в 95% случаем рядовому пользователю не нужен, а деньги за него приходилось платить.
Компания JCZ сделала правильный маркетинговый шаг - выпустила свой оригинальный контроллер с минимальным набором необходимого функционала по цене "большого" поддельного контроллера. И, надо сказать, они двинулись в правильном пути. По крайней мере для тех, кто хочет иметь в своём станке качественные оригинальные комплектующие, и при этом хочет немного сэкономить.
