Обсуждение Гравировка фотографий ezcad

[Mizhgan]

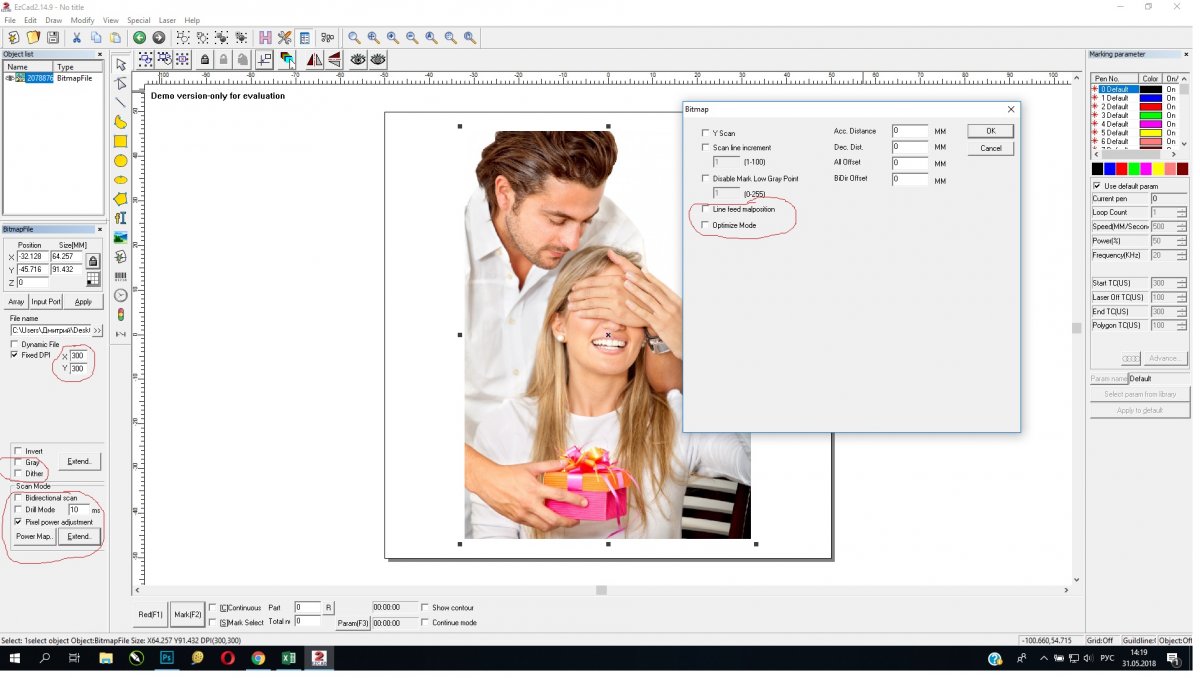

Подскажите пожалуйста. Есть Mopa 20 Вт 200 на 200. С гравировкой вектора все понятно, а вот с гравировкой фото не получается добиться результата. Какие параметры при гравировки вы используете(у кого МОРА конечно) например на оцинковке или нержавейке ? как правильно обрабатывать фото? И еще по поводу Power Map и Extend там нужно что то подстраивать или нет смысла? optimize mode и line на что влияют? и самое главное я заметил что у некоторых в EzCad в графе Fixed DPI стоит одно значение как в фотошопе например 600 а у меня по Х и по Y значения. это можно как то поменять или это от версии самой программы зависит? Уж извините что столько спросил, но уже всю голову сломал что не так.



[halkru]

20 Вт 200 на 200

Это скорее проблематично.



[Alb16]

Это скорее проблематично.

Почему?



[Роман147]

Добрый день, дорогие коллеги! Помогите, пожалуйста, понять измучивший меня процесс по фотографиям!

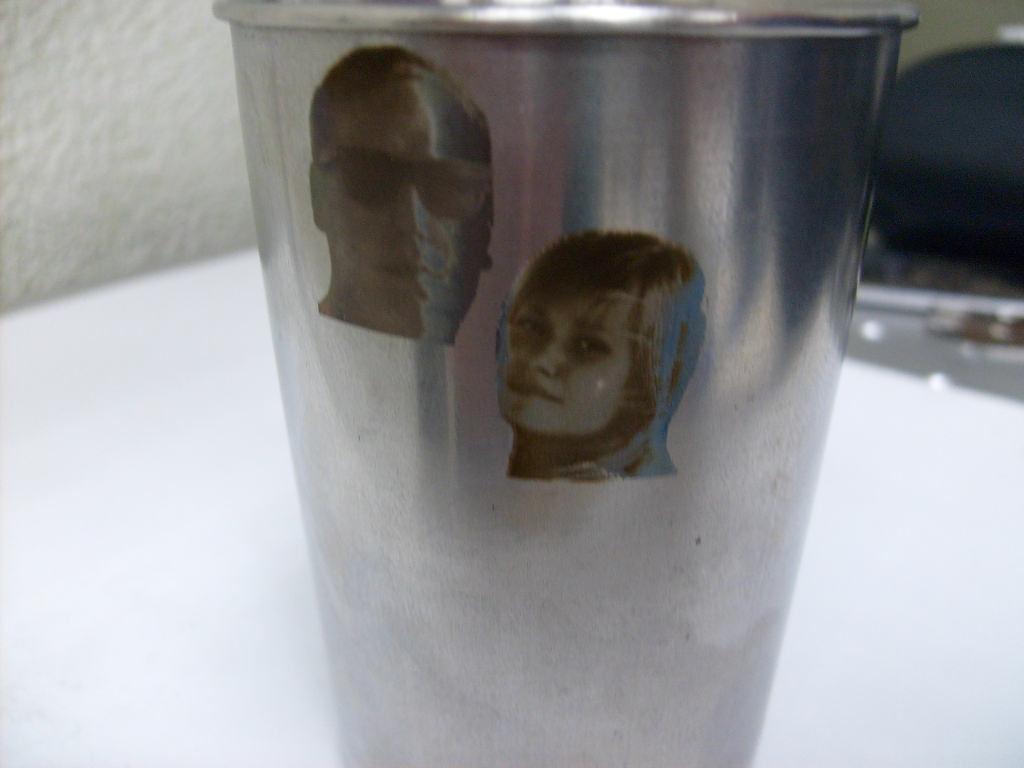

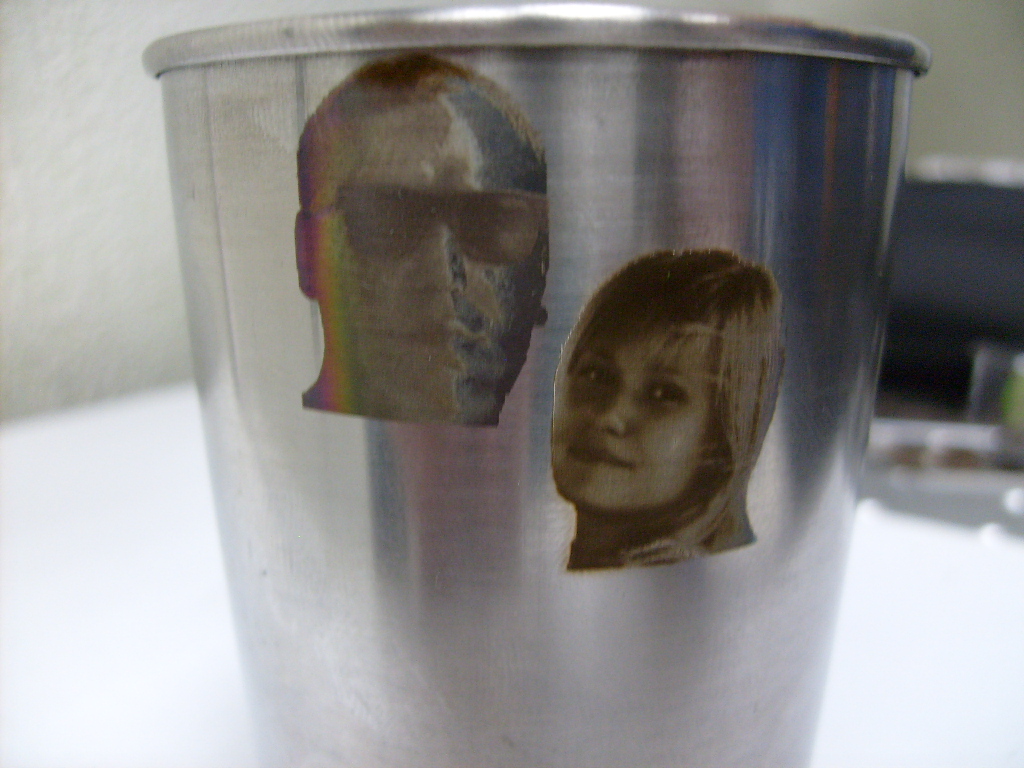

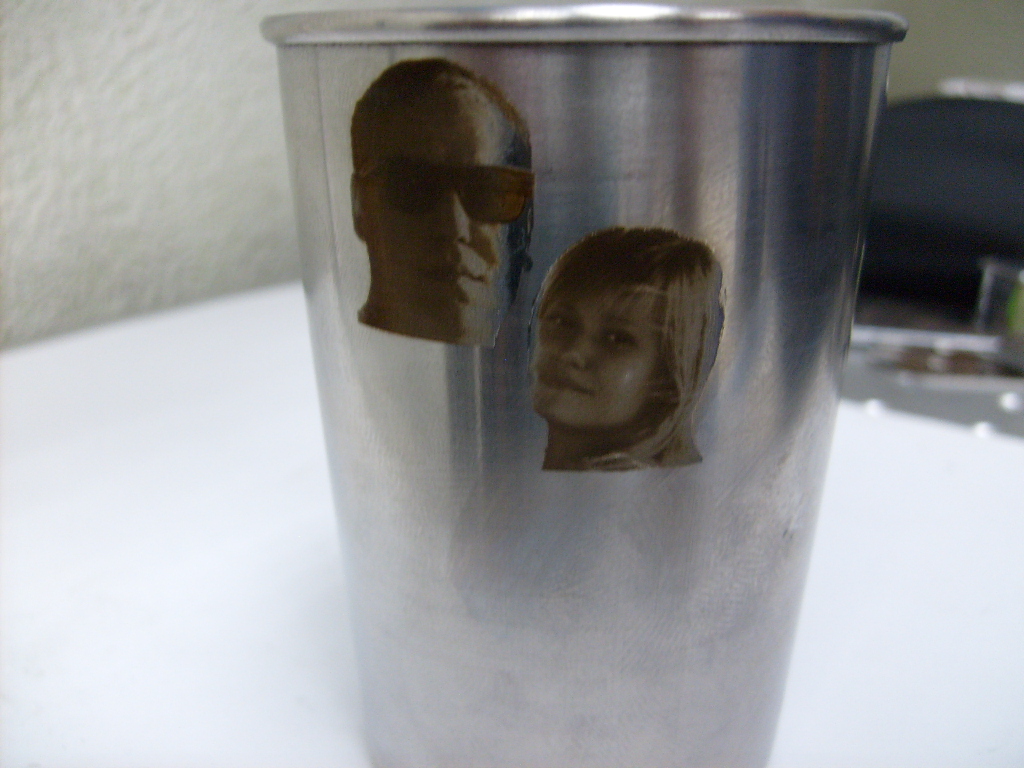

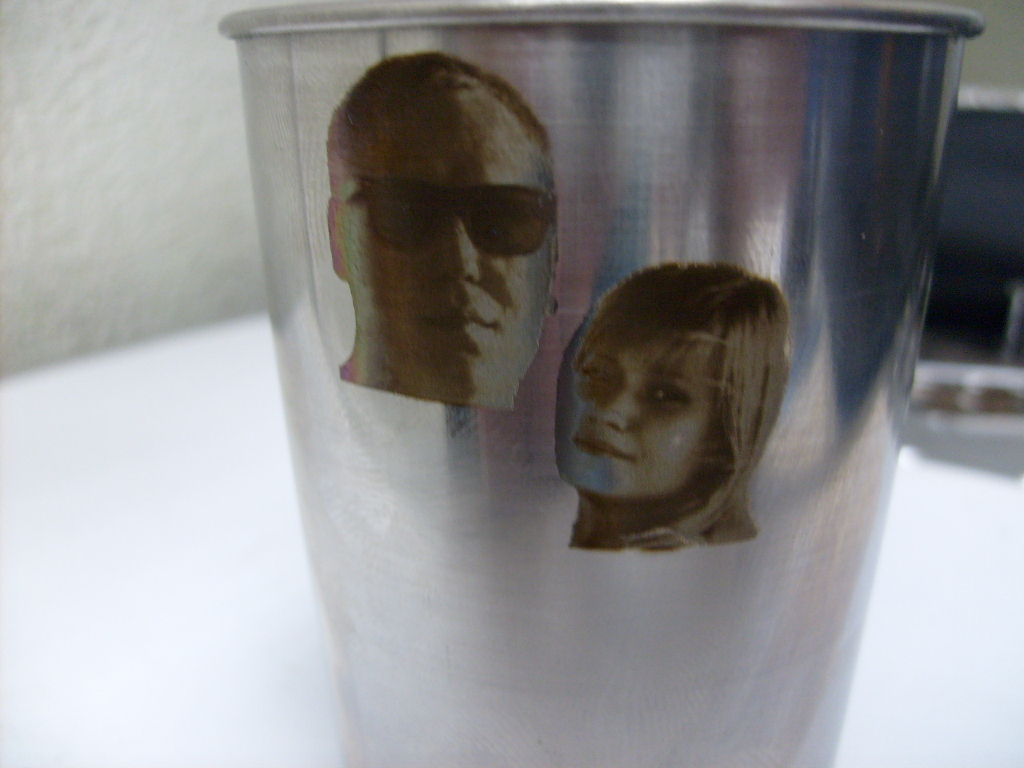

На 4 стопках нержи делаю одни и те же фото с одними и теми же параметрами, а результат каждый раз разный(в основном, по бокам). Из-за невозможности гравировать растровое изображение на поворотке, делаю фото меньше(каждое из двух фото делал по отдельности), чтобы ближе походило на плоскость.
Райкус 30 Вт, линза 110, не МОРА.
Друзья, в чем может быть причина?



[Роман147]



[Valera5609]

расфокусировка луча



[Роман147]

то есть дело в фокусе? поточнее ставить?



[Valera5609]

то есть дело в фокусе? поточнее ставить?

у вас и будет идти расфокусировка так как изделие не плоской формы. для луча более 1 мм уже большая погрешность и потеря мощности



[Роман147]

Понял, в общем, как я и думал, дело в фокусе из-за не плоской поверхности.
Valera5609, большое спасибо!!!



[Роман147]

А если 110-ую линзу поменять на 220-ую, увеличит ли это допустимую площадь?



[otts_xs]

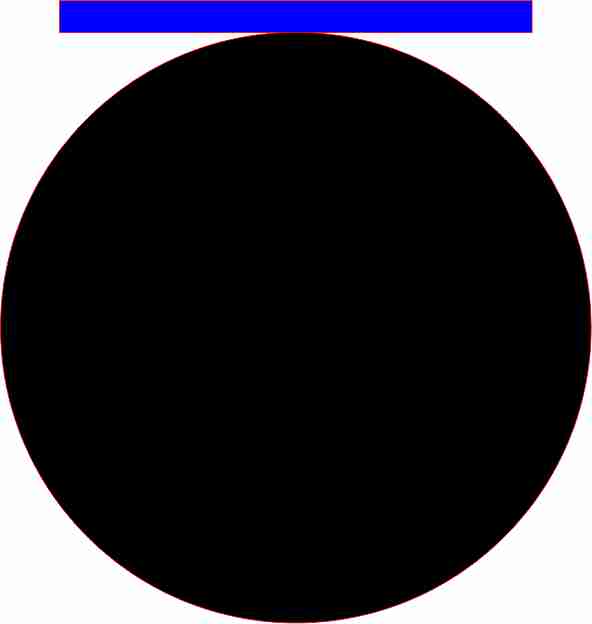

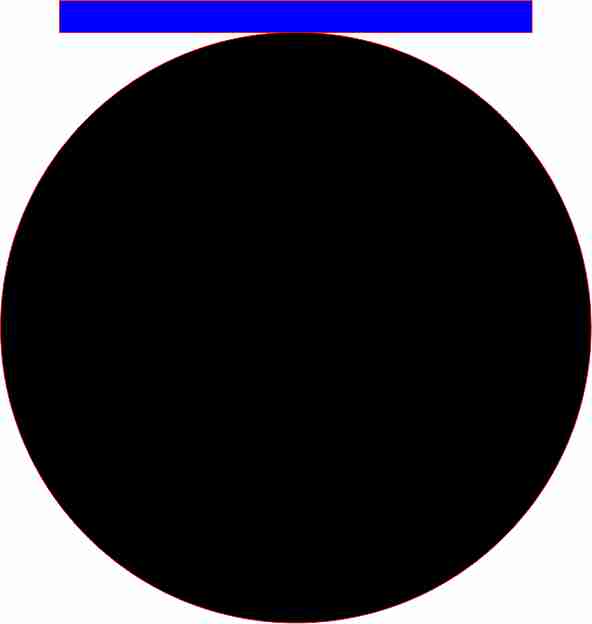

Предлагаю Вам провести пробы и расчеты для определения какой максимальный размер фото получится на любом предмете заданного диаметра. Вы уже получили несколько фотогравий. Теперь нарисуйте диаметр своей стопки и ширину фото и посмотрите на каком максимальном изгибе (максимальный размер расфокусировки) Вы можете гравировать.



[Valera5609]

Понял, в общем, как я и думал, дело в фокусе из-за не плоской поверхности.
Valera5609, большое спасибо!!!

ну не придумали ПО для фотогравировки с поворотным устройством...



[Роман147]

Предлагаю Вам провести пробы и расчеты для определения какой максимальный размер фото получится на любом предмете заданного диаметра. Вы уже получили несколько фотогравий. Теперь нарисуйте диаметр своей стопки и ширину фото и посмотрите на каком максимальном изгибе (максимальный размер расфокусировки) Вы можете гравировать.

да, там вообще может полсантиметра только нормально програвирует



[Роман147]

ну не придумали ПО для фотогравировки с поворотным устройством...

а жаль...



[halkru]

ну не придумали ПО для фотогравировки с поворотным устройством...

Есть такое, только не для поворотки, а для кривых поверхностей, т.н. динамическая ось Z.



[Lucky_life]

Есть такое, только не для поворотки, а для кривых поверхностей, т.н. динамическая ось Z.

т.е. динамическим фокусом ?



[Роман147]

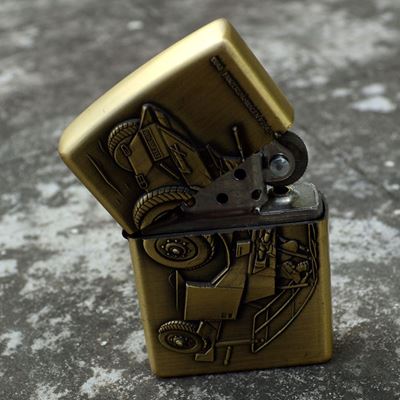

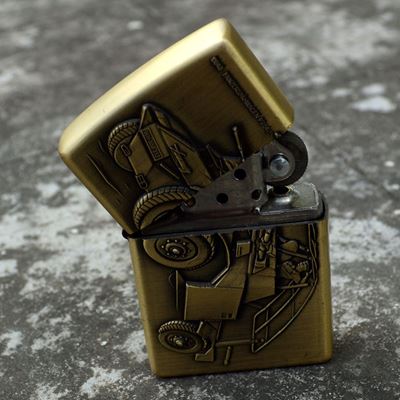

Подскажите, пожалуйста, на таких латунных зажигалках гравировать фото примерно такими же параметрами, как на нержавейке??
Или что-то нужно корректировать?



[halkru]

т.е. динамическим фокусом ?

Да.



[Fanat_cfif]

Здравствуйте. У меня проблема. При гравировке растровогоризображения станок видит и белый фон картинки. Как это убрать. Станок KMF-20. На работе станок подобный фирмы Кунтай и на нём такой проблемы нет



[halkru]

станок подобный фирмы Кунтай и на нём такой проблемы нет

Возможно, надо сравнить аппаратно-программное окружение у станков.
