Pavel_g
Активный участник
Сталкивался с подобной проблемой, сам не понял что это было, перезапустил программу и все прошло. Это связано с настройками градации серого, во всяком случае у меня в этот момент глюкнуло
Обсуждение Гравировка фотографий ezcad
- Автор темы otts_xs
- Дата начала
Здравствуйте, спасибо за видео. Попробовал повторить, но без "галочки" на "Сверление" аппарат фото не гравирует. Гравирует просто прямоугольник.
Ilkin.S.N
Активный участник
Благодарю за совет.
MaxiMarker
Профи

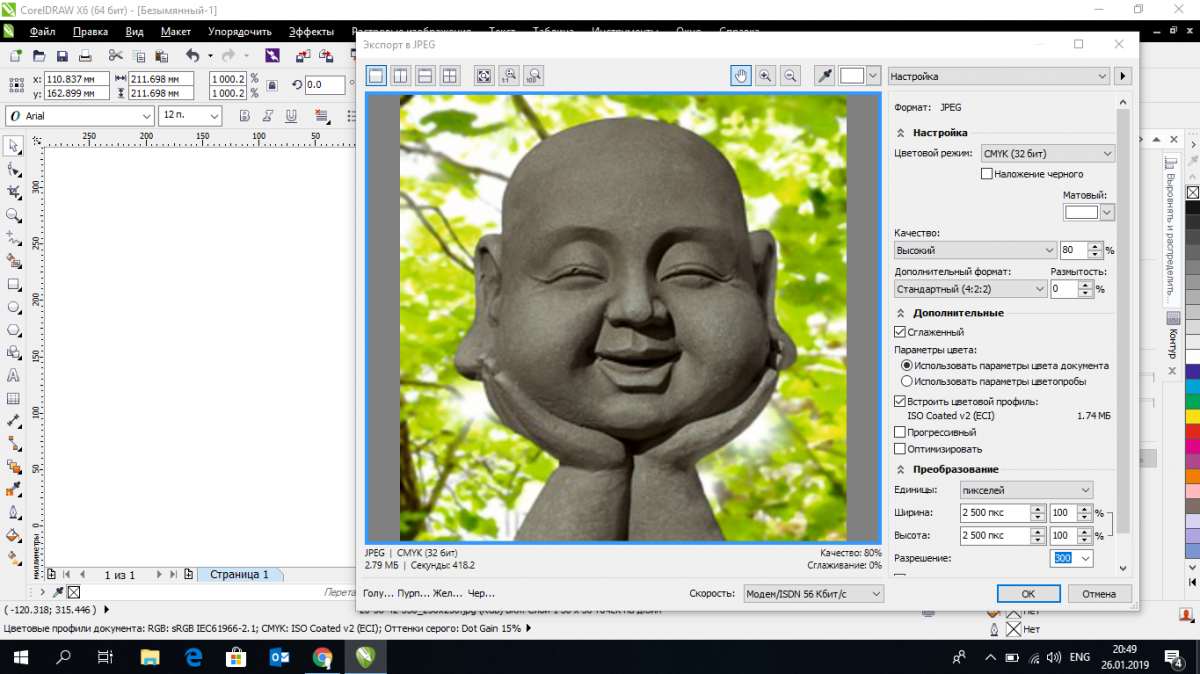

Вы не уточнили - в каком из продуктов Корела Вы хотите сохранить фото ? У них есть и расторный редактор Photo-Paint (на подобие фотошопа) и векторный CorelDraw. Для редактирования и подготовки фото (растра) больше подходит Photo-Paint.
MaxiMarker
Профи
Да... и по правилам русского языка (второй-четвёртый класс общеобразовательной школы) знаки препинания играют порой ключевую роль в понимании фразы или предложения...
Наверное, Ваш вопрос должен был бы написан так - " Подскажите мне, пожалуйста, как сохранить нужно (нужное ?) фото после обработки в coral (нет такой компании coral, есть серия продуктов компании с названием Corel), чтобы я смогла открыть (что, кого открыть ?) в ezcad ? " Скорее всего, Вы пропустили слово "его" или "файл"...
Возможно оффтоп, НО ! Обладая такими знаниями в русском языке, возникает вопрос - а как там с остальным (начальным !) образованием ?
Может не стоить даже и браться осваивать Corel и EzCad2 ?
Чисто моё ИМХО.
Я как-то копался, долго не мог заставить работать вращатель с маркировкой растра без его разбивки на части, но нашел один режим. Как доберусь до лазера - отвечу более подробно про версию ezCad и постараюсь видео записать. Если сегодня не получится, в понедельник тогда.
Версия Ezcad 2.9.7(20131223)
Меню Laser->SplitMark2
Для того, чтобы работало вращение, в поле в надписью Y ввести любое значение, меньшее, чем высота изображения, установленная в программе или поставить галочку у Force split.
А теперь о косяках и вызванных ими ограничениях.
Перед маркировкой нужно делать смещение вращателя от себя на значение равное 50 + x/2 - y/2, где x и y - это размеры изображения, установленные в программе. Вычислил эту формулу после ряда экспериментов. Именно на эту величину вращатель делает поворот на себя, поэтому нужно поворачивать его перед маркировкой (пишем значение в поле Distance per и жмем в этом же окне кнопку со стрелкой вверх), если хотите чтобы изображение было нанесено по центру от верха установленного изделия. Возможно у вас будет смещаться по-другому или вообще будет корректно работать, но у меня вот так. Само изображение центровать в рабочем поле, ибо как бы вы его не разместили, оно будет отгравировано так, как если бы оно было размещено по центру (чтобы избежать проблем правильного выставления изделия, так как лазер в пилотном режиме будет показывать его в том положении, как вы установили, но отмаркирует все равно по центру). Ну и последнее, маркировать изображения только по одному, без текста и других изображений. На рабочем поле может быть несколько объектов, но выделять и маркировать только один. При маркировке нескольких объектов начинают появляться непредсказуемые смещения. Опять же, у вас, возможно, будет работать правильно, но у меня так.

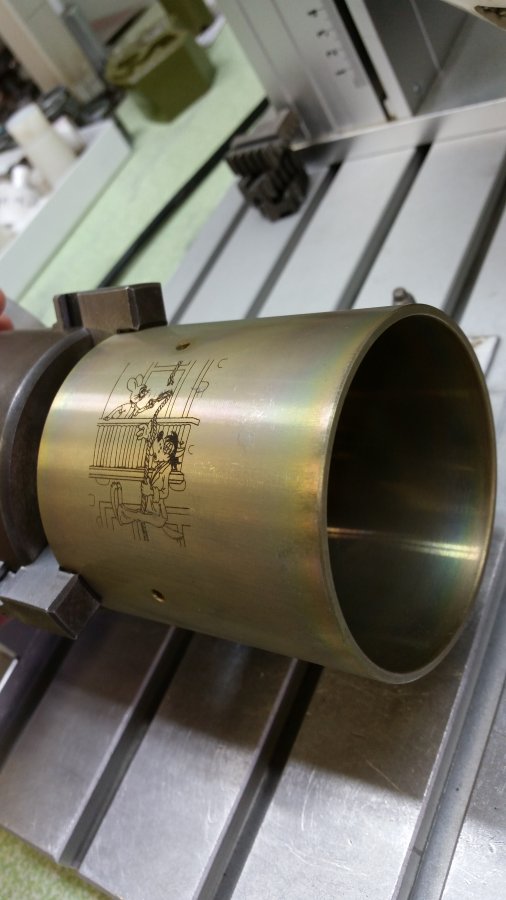

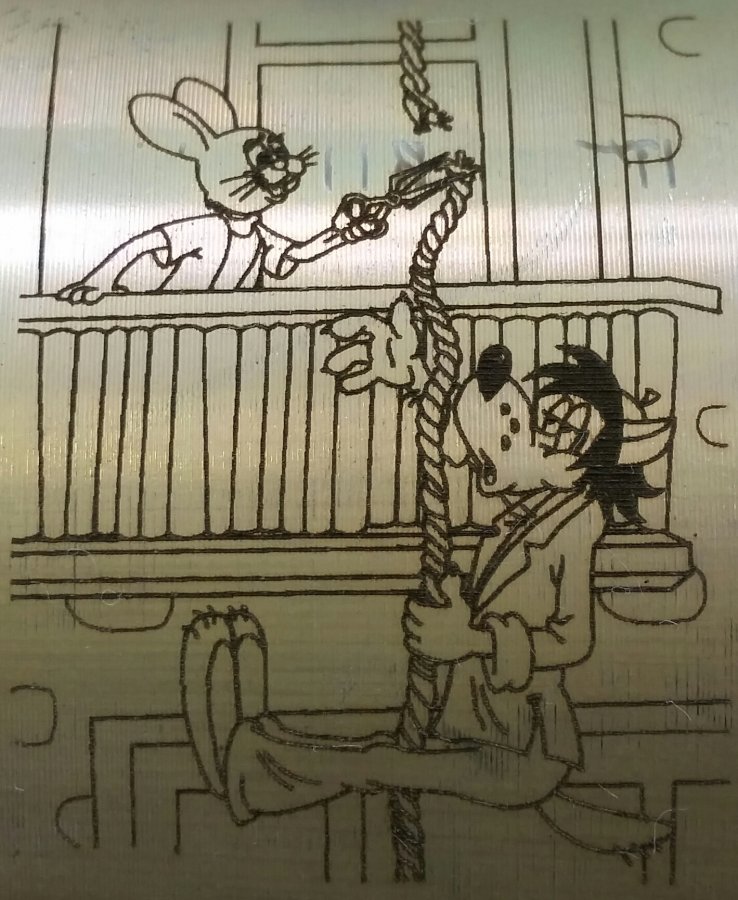

На первом видео маркировка изображения. Так как оно большое, шаг поворота вращателя небольшой и поворот трудно сразу заметить, поэтому прилагаю второе, где идет нанесение изображения - тонкой полоски, чтобы было хорошо видно, что вращатель работает.
Меню Laser->SplitMark2
Для того, чтобы работало вращение, в поле в надписью Y ввести любое значение, меньшее, чем высота изображения, установленная в программе или поставить галочку у Force split.
А теперь о косяках и вызванных ими ограничениях.
Перед маркировкой нужно делать смещение вращателя от себя на значение равное 50 + x/2 - y/2, где x и y - это размеры изображения, установленные в программе. Вычислил эту формулу после ряда экспериментов. Именно на эту величину вращатель делает поворот на себя, поэтому нужно поворачивать его перед маркировкой (пишем значение в поле Distance per и жмем в этом же окне кнопку со стрелкой вверх), если хотите чтобы изображение было нанесено по центру от верха установленного изделия. Возможно у вас будет смещаться по-другому или вообще будет корректно работать, но у меня вот так. Само изображение центровать в рабочем поле, ибо как бы вы его не разместили, оно будет отгравировано так, как если бы оно было размещено по центру (чтобы избежать проблем правильного выставления изделия, так как лазер в пилотном режиме будет показывать его в том положении, как вы установили, но отмаркирует все равно по центру). Ну и последнее, маркировать изображения только по одному, без текста и других изображений. На рабочем поле может быть несколько объектов, но выделять и маркировать только один. При маркировке нескольких объектов начинают появляться непредсказуемые смещения. Опять же, у вас, возможно, будет работать правильно, но у меня так.
На первом видео маркировка изображения. Так как оно большое, шаг поворота вращателя небольшой и поворот трудно сразу заметить, поэтому прилагаю второе, где идет нанесение изображения - тонкой полоски, чтобы было хорошо видно, что вращатель работает.
Так вроде у райкуса 30вт частота от 30 до 60. Или я что-то путаю?

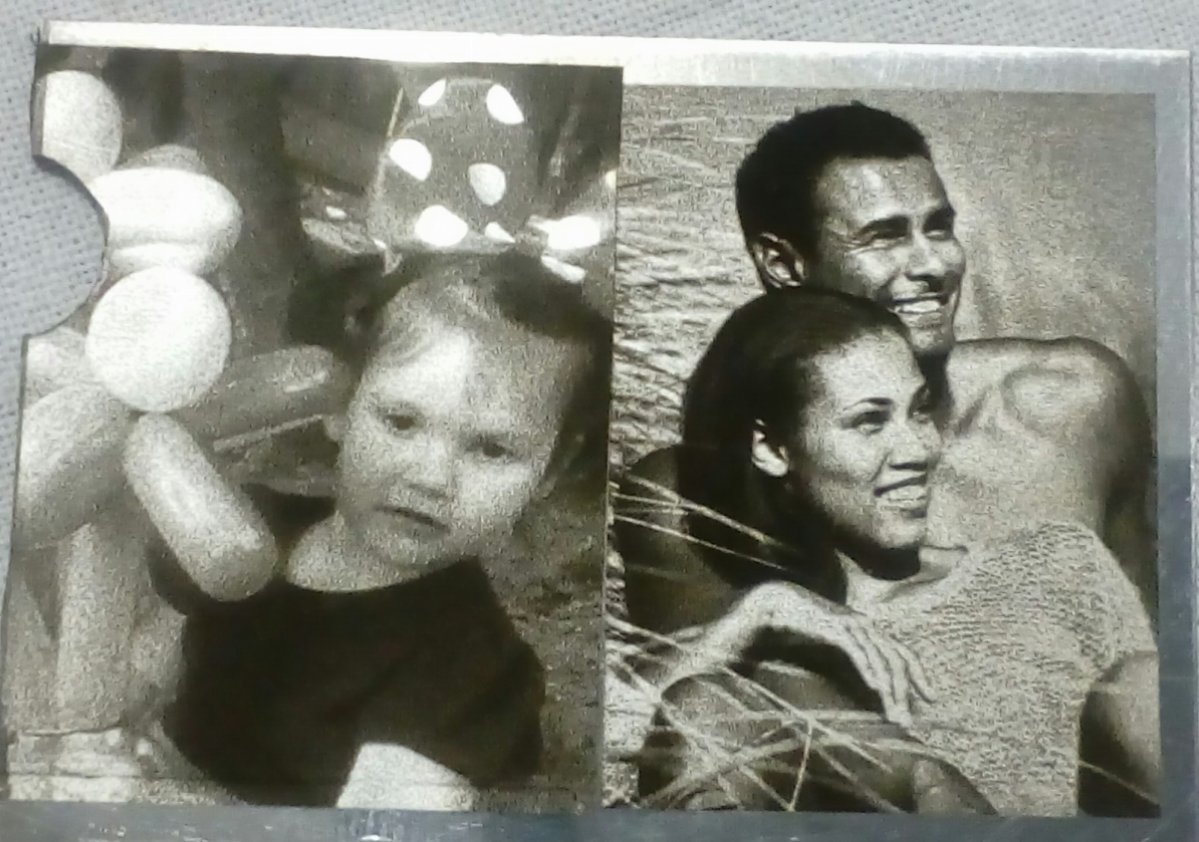

На фото результат шикарен.
sergmaks
Участник
Мне писали 20-80 на Райкус ....но на тестах я заметил, что результат при 20 и 30, а также при 60,70 и 80 абсолютно одинаков ....в настройках перестроил ....т.е. можно установить и 10кГц, но работать он будет на минимально возможной для себя частоте (Райкус 30 кГц)
MaxiMarker
Профи
На старых Райкусах было 20-80 кГц. На новых стало 30-60 кГц.
А вообще, всегда лучше обращаться к первоисточнику - на сайт производителя ЛИ. Продавцы станков (китайские) часто далеки от реальности, если не сказать большего... Посмотришь на их таблицы с характеристиками и диву даёшься - скорость могут в килогерцах мерить, частоту в ваттах, мощность могут писать потребляемую всей установкой в колонке про лазерный источник и т.д.
А вообще, всегда лучше обращаться к первоисточнику - на сайт производителя ЛИ. Продавцы станков (китайские) часто далеки от реальности, если не сказать большего... Посмотришь на их таблицы с характеристиками и диву даёшься - скорость могут в килогерцах мерить, частоту в ваттах, мощность могут писать потребляемую всей установкой в колонке про лазерный источник и т.д.
sergmaks
Участник

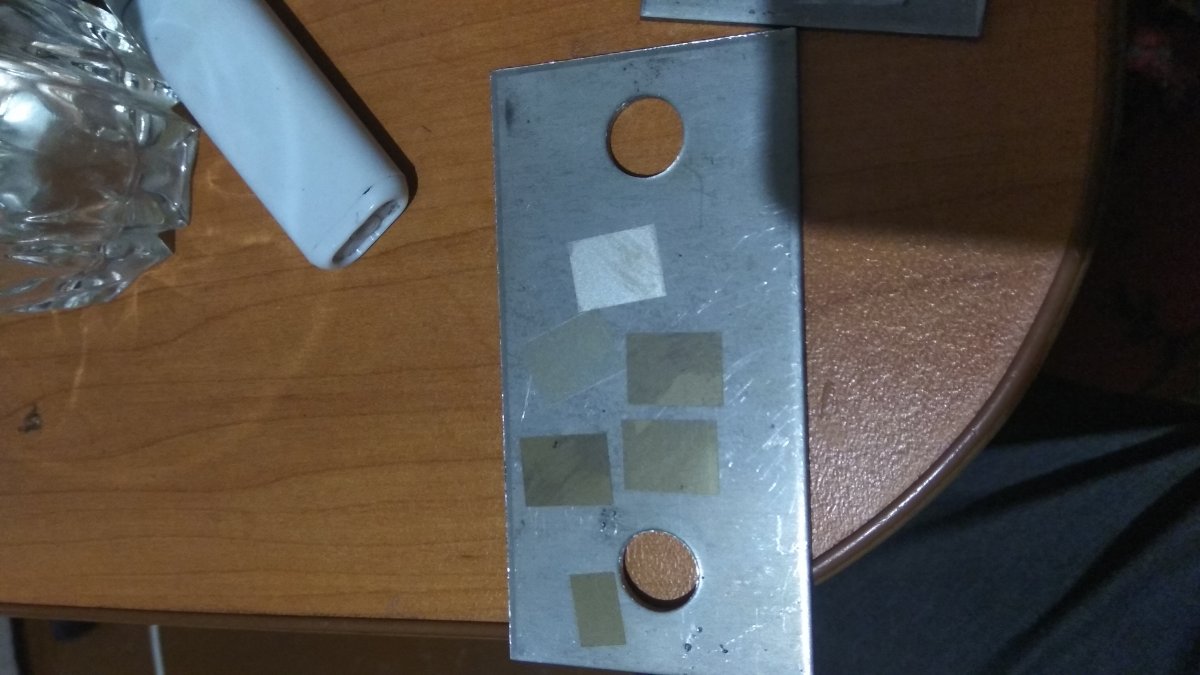

А в фокусе или нет? И какая линза? Штриховка точно указана (0,05)?
sergmaks
Участник
Во всех ракурсах так выглядит?
