Обсуждение Гравировка фотографий ezcad

[i.gritsuk]

Можно увидеть скрины левой и правой панелей настроек, когда идёт гравировка фото?

Посылаю фото программы
также и фото на пробу.



[jek44]

поясните пожалуйста как в режиме заливки вы гравируете растр



[i.gritsuk]

поясните пожалуйста как в режиме заливки вы гравируете растр

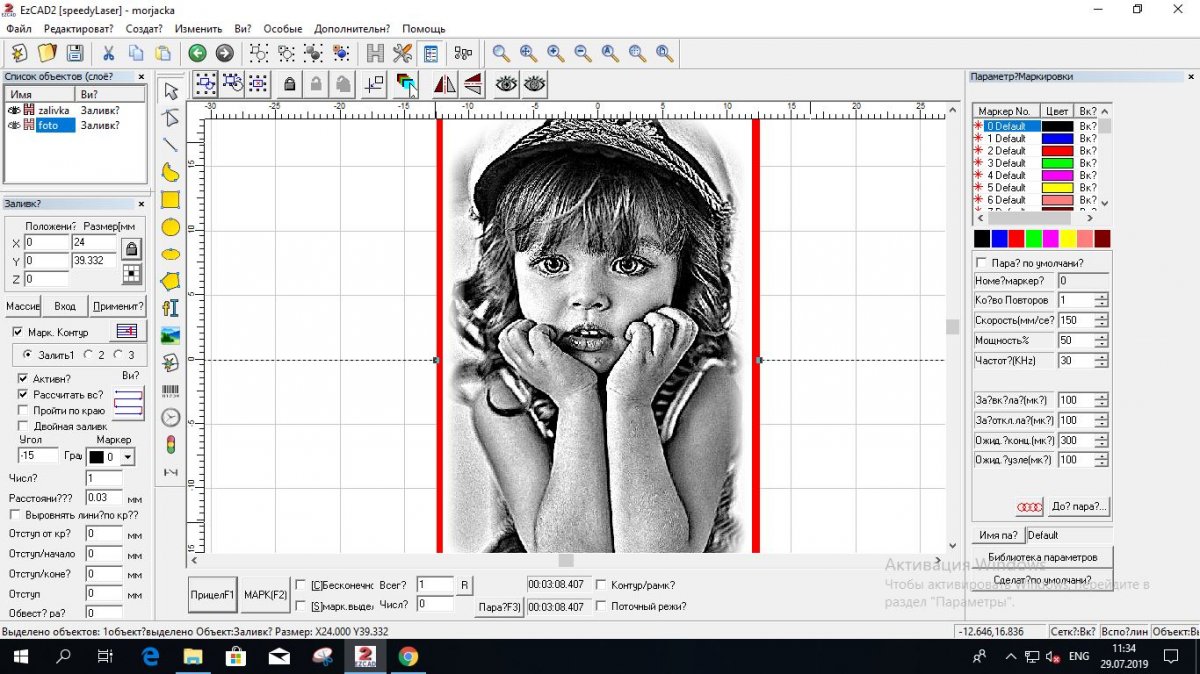

В программе у вас получается два слоя - первый штриховка делает поверхность из блестящей матовой, что бы потом не было бликов и отражений от зеркальной поверхности (ко всему ещё зеркальная поверхность визуально делает пустые места как бы чёрными) мощность 10%, скорость 1000, частота 60 Hz, после этого нажимаете кнопку применить. Для того чтобы слои не путались делаю слои разными цветами .
Второй слой сама фотография экспортируете её и устанавливаете следующие параметры - мощность 50-60%, скорость 150, частота 30 Hz.после этого нажимаете кнопку применить.
Чтобы не перепутать - в левом окошке подписываю слои - фото и штриховка, причём штриховку ставим первым в очереди на обработку , а фото вторым слоем.
И последнее - слой заштриховки делаю розмер чуть больше, чтобы стирались границы.



[igorzh]

Насколько я понимаю, граждан интересуют параметры гравировки фотографии. А именно они тут и не показаны.



[jek44]

да, именно параметры гравировки растра. А у вас на скринах штриховка поименована как фото. По этому и возник вопрос. Может какой особый метод гравировки самого растра (фото), о котором никто не догадывается?



[i.gritsuk]

Насколько я понимаю, граждан интересуют параметры гравировки фотографии. А именно они тут и не показаны.

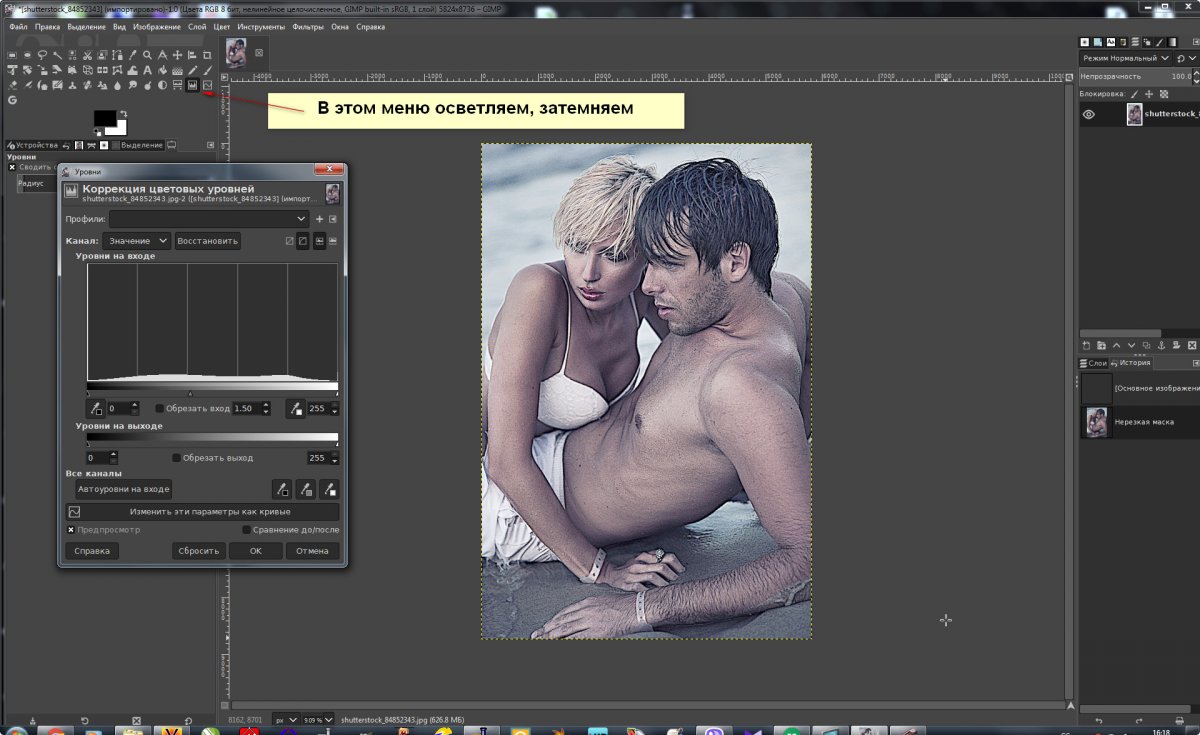

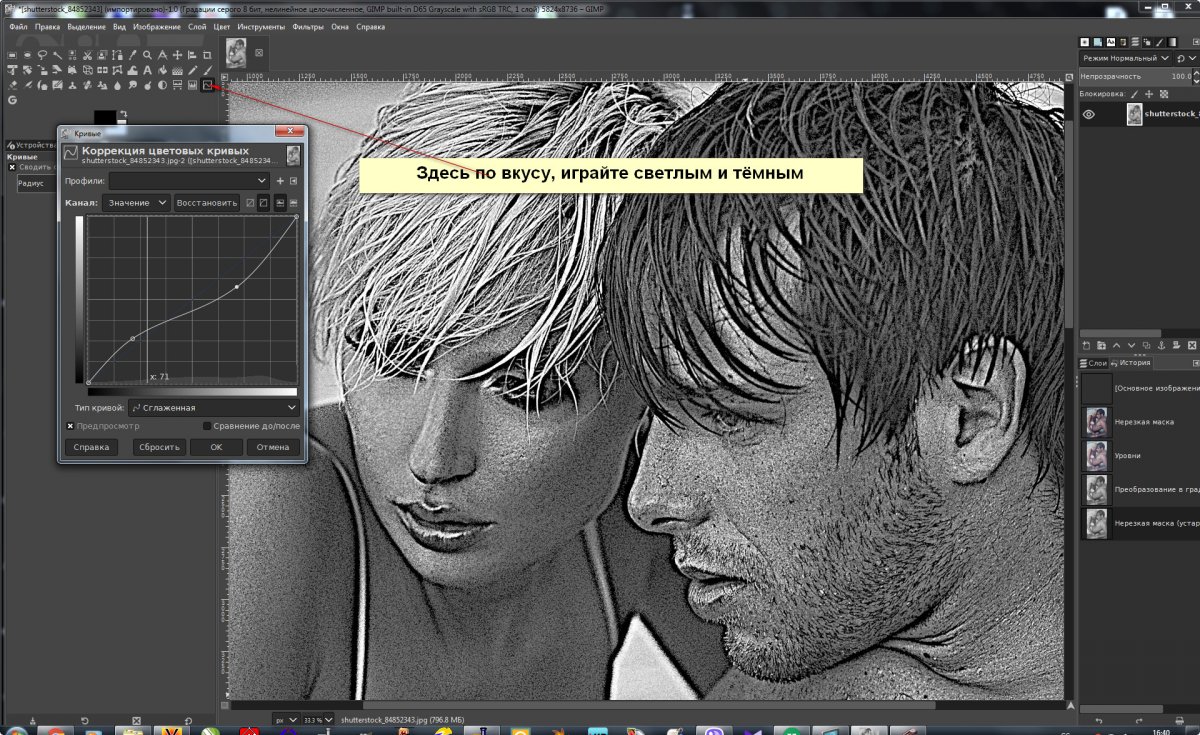

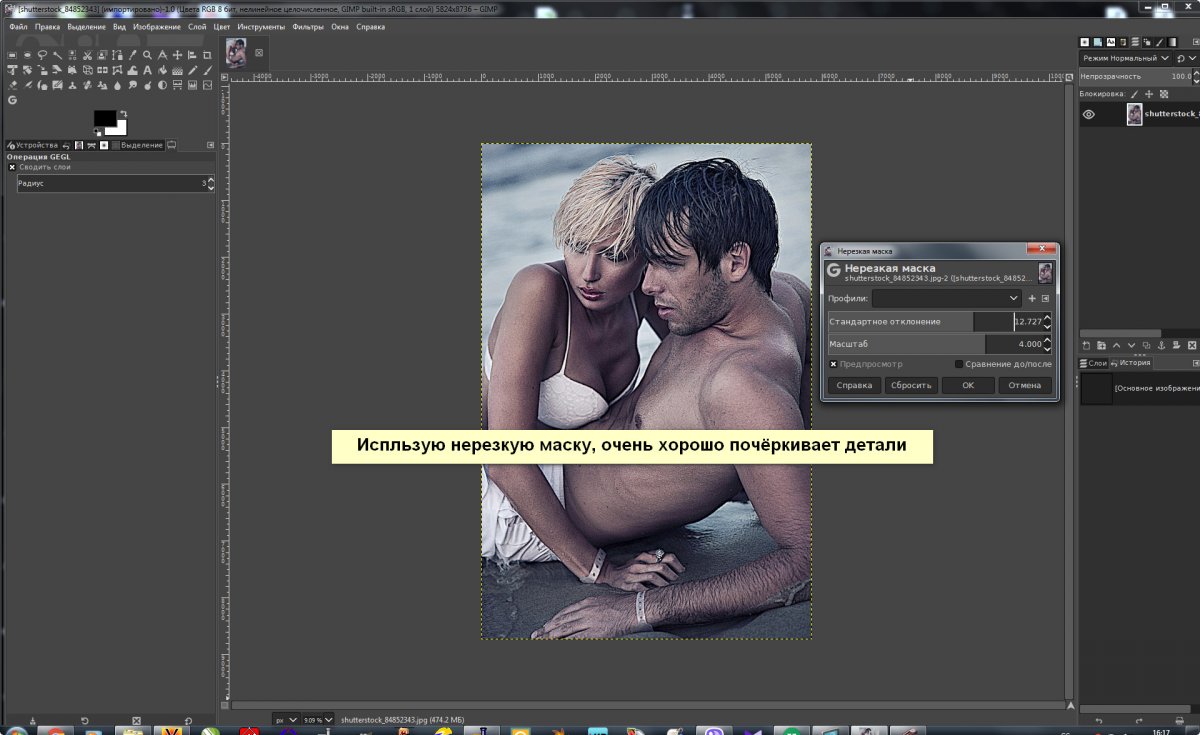

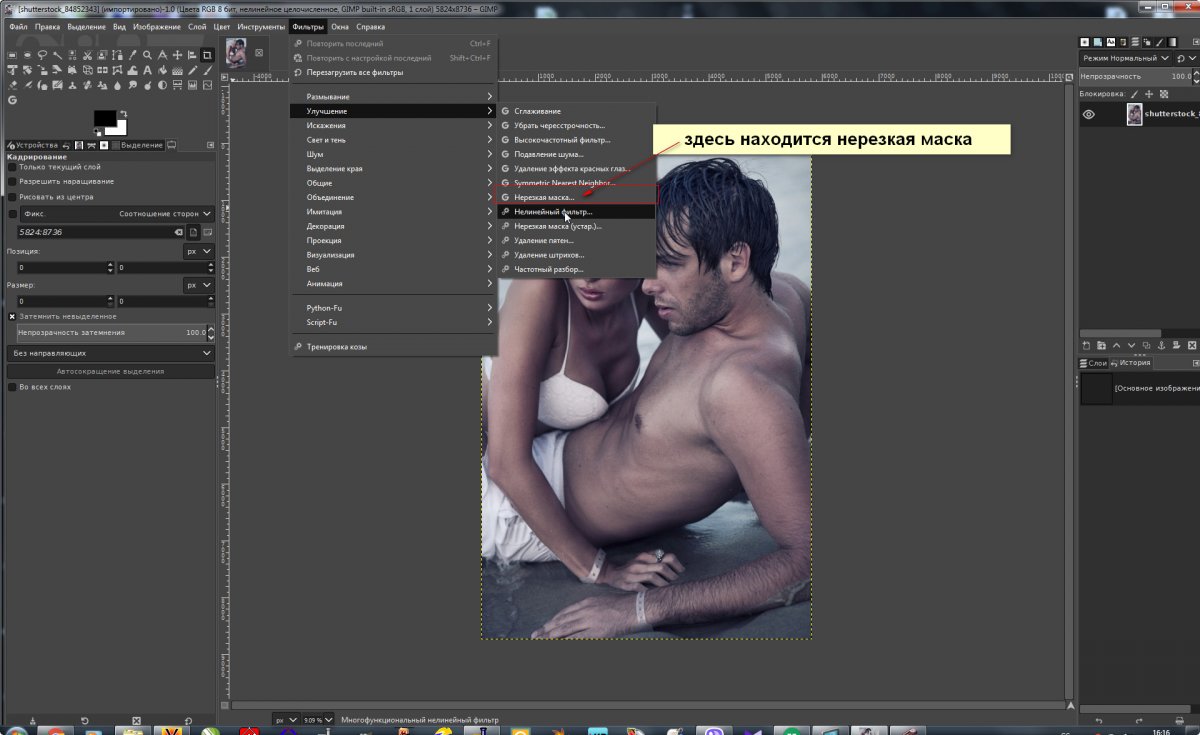

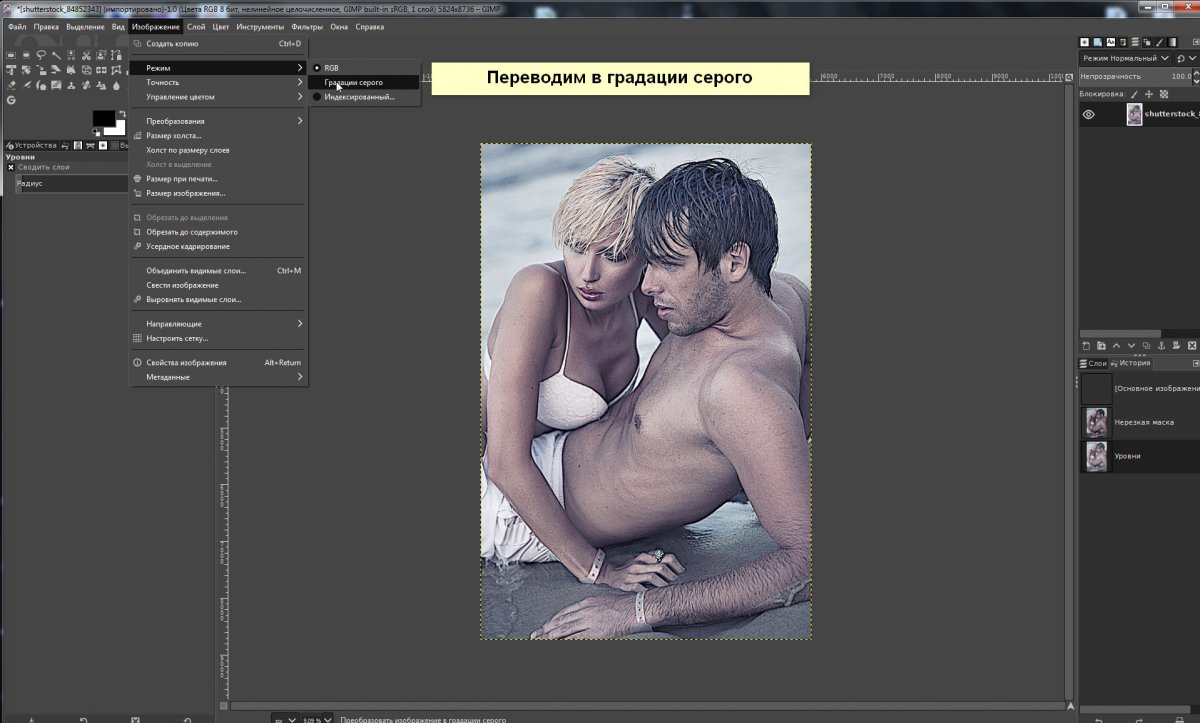

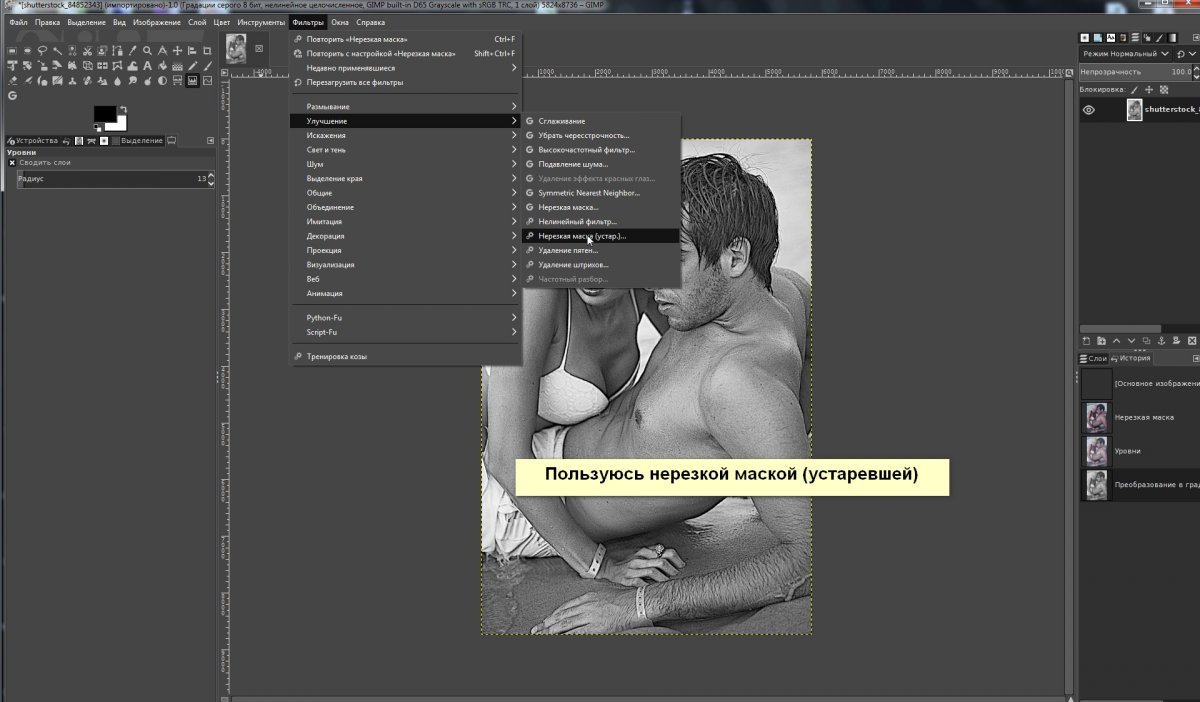

Фотографии готовлю в GIMP чем выше качество начальной фотографии тем лучше, хотя от нас это не зависит - что принёс клиент из этого материала исходим. Вставил скриншоты. Надеюсь пояснил понятно, никаких секретов в этом нет. Фотошоп принципиально не использую.



[i.gritsuk]

да, именно параметры гравировки растра. А у вас на скринах штриховка поименована как фото. По этому и возник вопрос. Может какой особый метод гравировки самого растра (фото), о котором никто не догадывается?

Вот именно так и делаю как штриховку, ведь и механический гравёр работает на этом способе . Проходит ряд за рядом, с шагом например 0,1 мм, ударяя по поверхности с разной силой. В случае гравировки лазерем используется тот же способ как основа, только с ещё большими возможностями. Вместо металлической иглы, ударяет луч.



[jek44]

Очень интересно. В связи с этим вопрос - в каком формате сохраняете фото после редактирования для импорта в ezcad?.
Далее импортируете файл как картинку? Затем выделяете и применяете инструмент штриховка (hatch)?
После этой операции растровая картинка у меня исчезает, а у вас нет. В чем тут фишка?



[i.gritsuk]

Не заморачиваюсь с форматами, использую JPEG 300 dpi, меньше не хватит пикселей а больше будет очень часто. Файл импортирую как фотографию ничего не меняя, программа EZCAD сама делает все необходимые изменения. Подгоняете размер фото под необходимый, выделяю и применить штриховку (hatch) использую только первый (проверить если 2 и 3 не активны). Фото никуда не исчезает, оно у вас закрыто верхним слоем (штриховкой) в левой колонке поменяйте местами и подписывайте слои, не будете путать. Когда поменяете местами , кликнете мышкой по полю в программе и фото появится.



[jek44]

у меня исчезает. Хотелось бы понять причину. Какая версия EZCAD у вас?

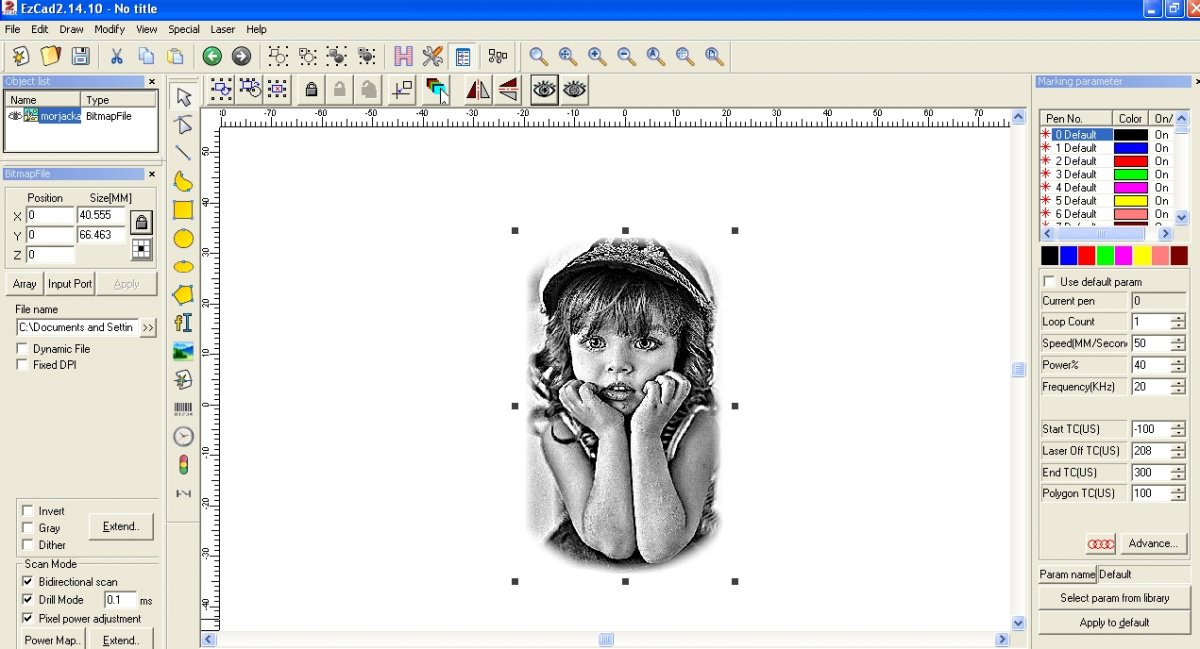

скрин импорт изображения слева поле настроек для гравировки фото, все как обычно и работает

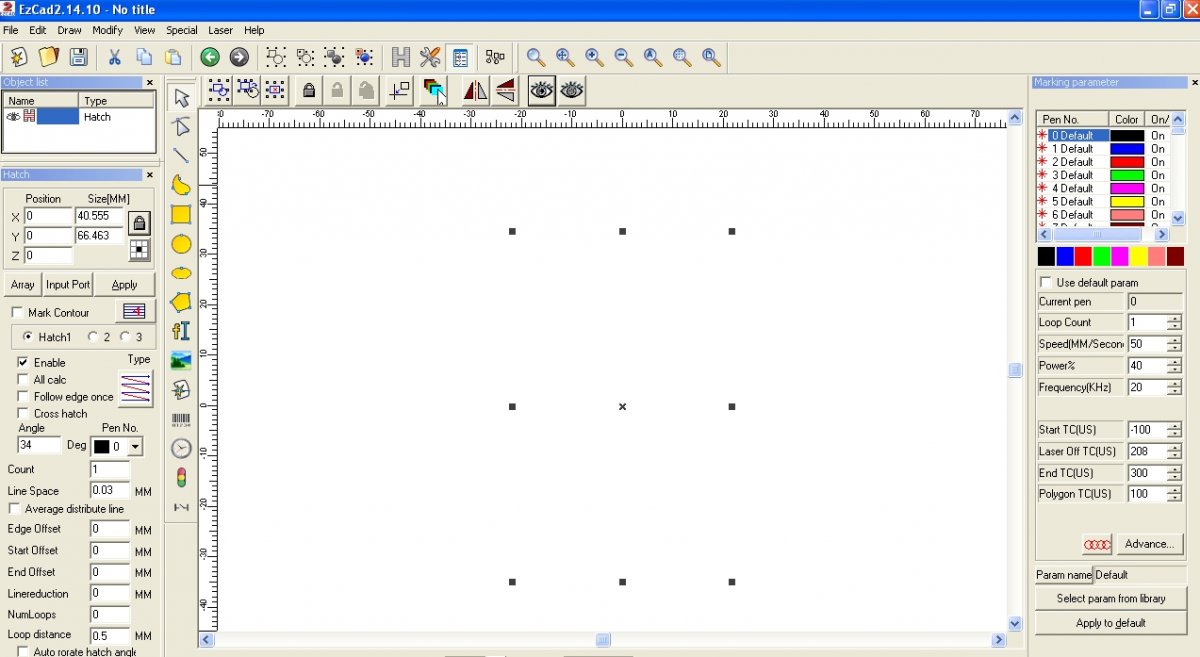

скрин после применения штриховки. изображение исчезает, при гравировке равномерно заливает штриховкой выделенное поле. Тоже все как обычно. Так в чем же заковыка?



[igorzh]

Вообще, мне казалось, что штриховка относится к векторам, а у растров свои параметры. Но по работе никогда растры не использовались, так что не уверен, но кажется аффтор жжёт. И вообще не понятно кому надо фотки на какие-то зажигалки/фляги класть...



[jek44]

не жжет ) Правду говорит.
Сейчас попробовал версию ezcad 2.14.9 с этого форума, все согласно описанию коллеги. При применении штриховки картинка не исчезает. Обычно работаю в версии 2.14.10, что дали китайцы.

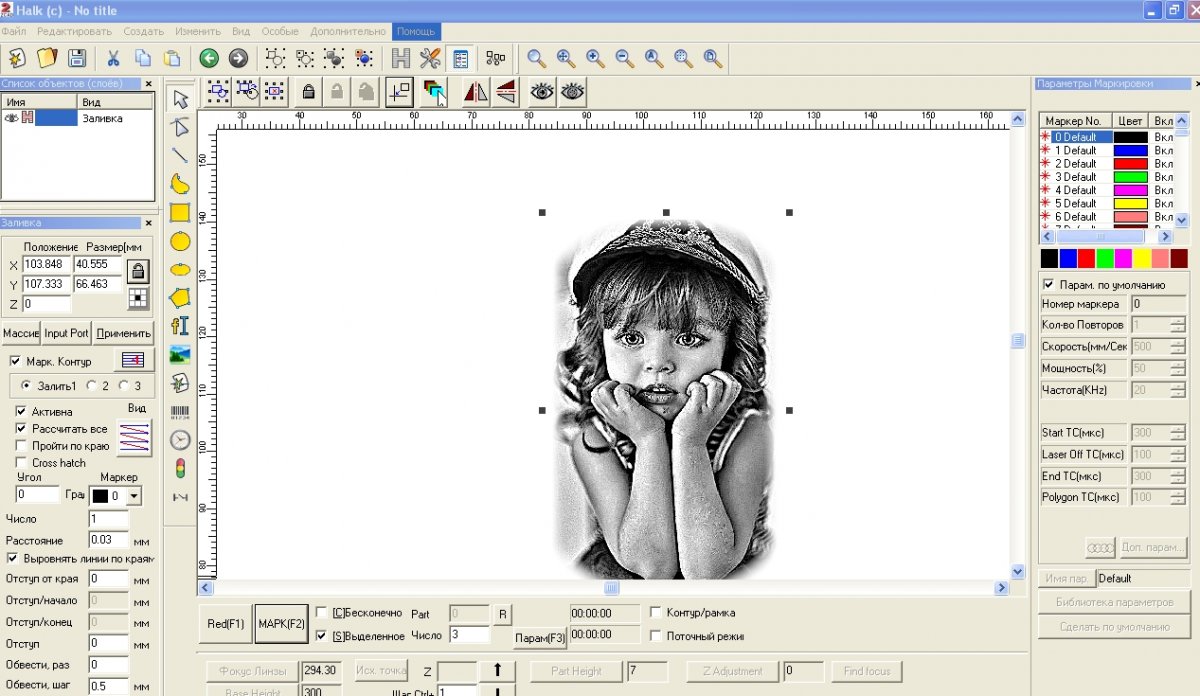

скрин из версии 2.14.9



[jek44]

дело было не в версии программы. Есть или нет изображения при применении штриховки зависит стоит или нет галочка "маркировать контур". Надо ставить, тогда картинка есть.



[jek44]

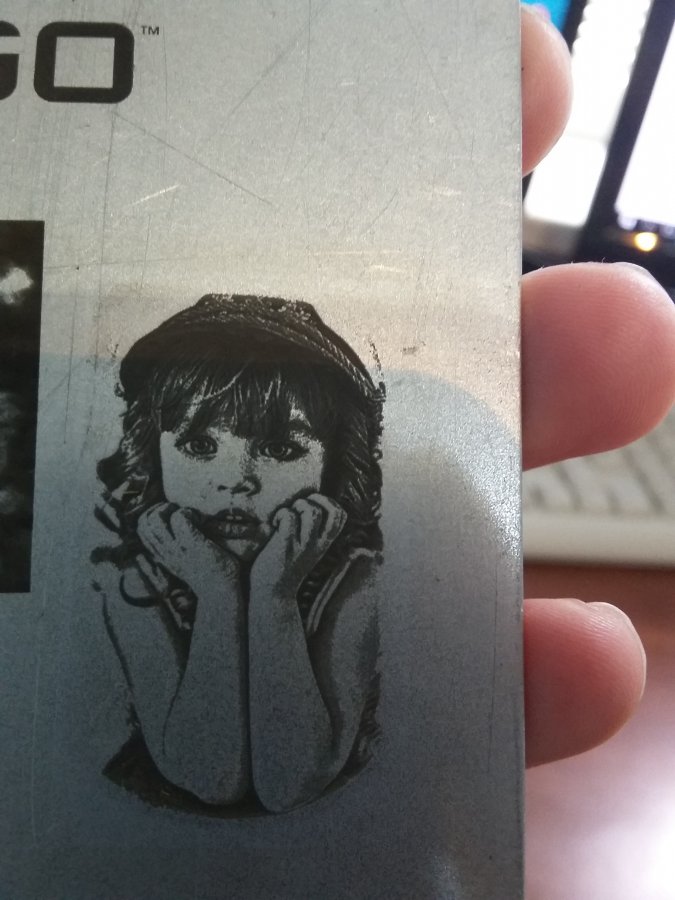

что то вроде получилось



[i.gritsuk]

что то вроде получилось

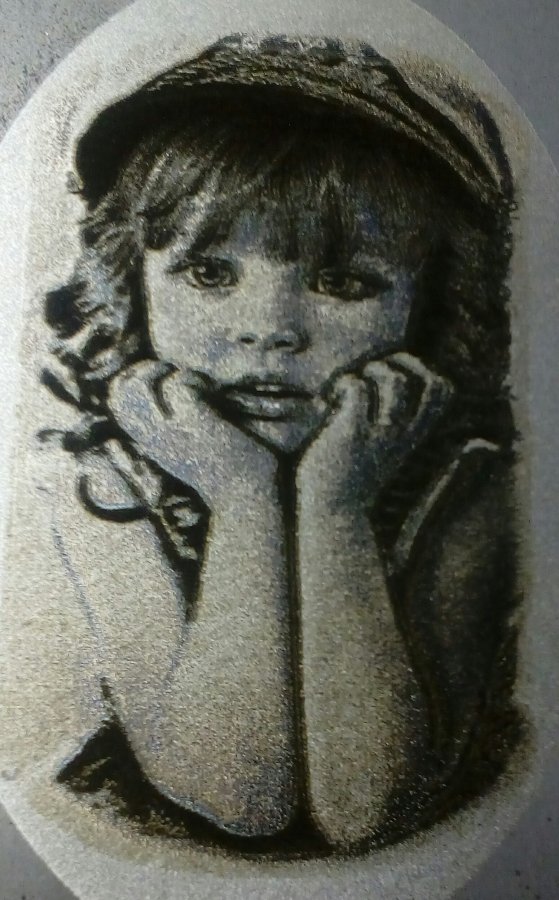

Посмотреть вложение 10610

Должно быть лучше, загружу програмный файл . Попробуйте, но качество должно быть лучше. Ссылка - https://yadi.sk/d/eTCvDt4ZLWajQw



[jek44]

У вас стоит линза для рабочего поля 120 мм?
я пробовал для поля 220, соответственно параметры пришлось корректировать.
Еще, скажите, настройки в правой панели в нижней части вы сами вводили или это по рекомендации продавца?



[i.gritsuk]

У вас стоит линза для рабочего поля 120 мм?
я пробовал для поля 220, соответственно параметры пришлось корректировать.
Еще, скажите, настройки в правой панели в нижней части вы сами вводили или это по рекомендации продавца?

У меня стоит линза 110 мм, выбирал сам исходя из предстоящей работы. В правой части меняю только мощность, скорость и частоту. Необходимо делать тот размер поля который предназначен для вашей линзы. По моему суждению чем больше линза(рабочий стол) тем расплывчатее детали, и наоборот с рабочим полем например 50 мм можно будет делать пробиры для колец. Ну как то так.



[jek44]

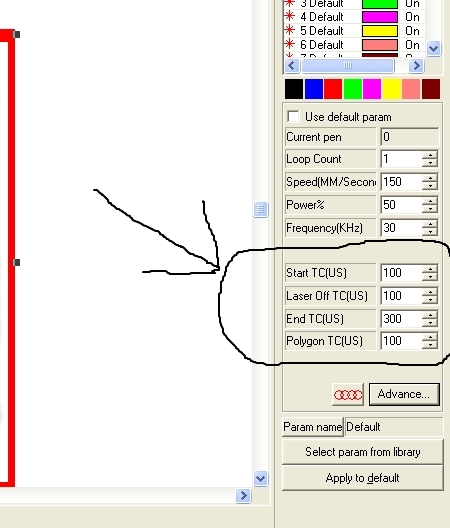

вот про эти параметры спрашивал



[i.gritsuk]

Нет, там я ничего в настройках не трогал, чесотки в руках нет. Китайцы станок настроили и всё работает.



[Сигизмунд]

У меня стоит линза 110 мм, выбирал сам исходя из предстоящей работы. В правой части меняю только мощность, скорость и частоту. Необходимо делать тот размер поля который предназначен для вашей линзы. По моему суждению чем больше линза(рабочий стол) тем расплывчатее детали, и наоборот с рабочим полем например 50 мм можно будет делать пробиры для колец. Ну как то так.

Линза F-290 mm 200х200 стол параметры вашего файла не менял ... делал на оцинковке
