Обсуждение Гравировка фотографий ezcad

[jek44]

Да, во всех ракурсах. Как на бумаге. Разумеется самые светлые места, где нет обработки блестят, в определённом положении.



[jek44]

А в фокусе или нет? И какая линза? Штриховка точно указана (0,05)?

Линза фокусное 160. Hatch указан верно, все в фокусе. Мощность можно понизить до 30 проц. Результат тот же.



[bazha]

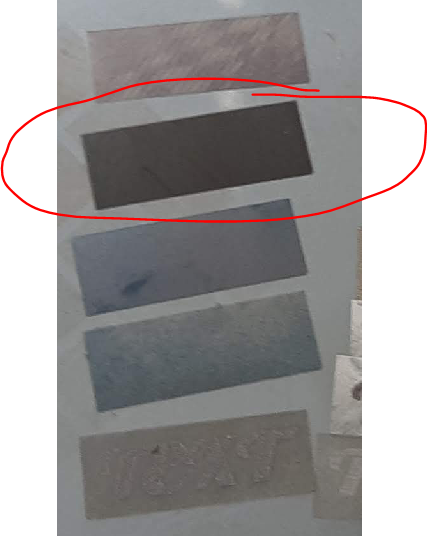

попробовал по Вашим параметра, черный не получился, но получился при других:
V=100, P=10, f=75, h=0,01-0,005 в фокусе, фокусное 210, излучатель 30w. получается черный на нержавейке пищевой



[jek44]

Ещё раз подтверждает, что настройки могут значительно отличаться на разных излучателях. С другой стороны я исходил из того, что чёрный цвет это сильно окисленная под воздействием температуры поверхность материала. Отсюда низкая скорость, низкая частота для увеличения энергии в импульсе, и три импульса на точку. В сумме это позволят получить нужный результат. Когда был режим в доп параметрах 1 импульс на точку, гравировка получалась светлая.
Зная методы обработки металлов и то, как лазер воздействует на материал, можно заранее предположить с каким результатом получится гравировка. Чудес никаких нет.



[kotbegemot]

Ещё раз подтверждает, что настройки могут значительно отличаться на разных излучателях. С другой стороны я исходил из того, что чёрный цвет это сильно окисленная под воздействием температуры поверхность материала. Отсюда низкая скорость, низкая частота для увеличения энергии в импульсе, и три импульса на точку. В сумме это позволят получить нужный результат. Когда был режим в доп параметрах 1 импульс на точку, гравировка получалась светлая.
Зная методы обработки металлов и то, как лазер воздействует на материал, можно заранее предположить с каким результатом получится гравировка. Чудес никаких нет.

Всем здравствовать! Будьте любезны, сделайте скрин где выставляется "режим в доп параметрах 1 импульс на точку", а то я не могу найте где это в программе. Спасибо!



[jek44]

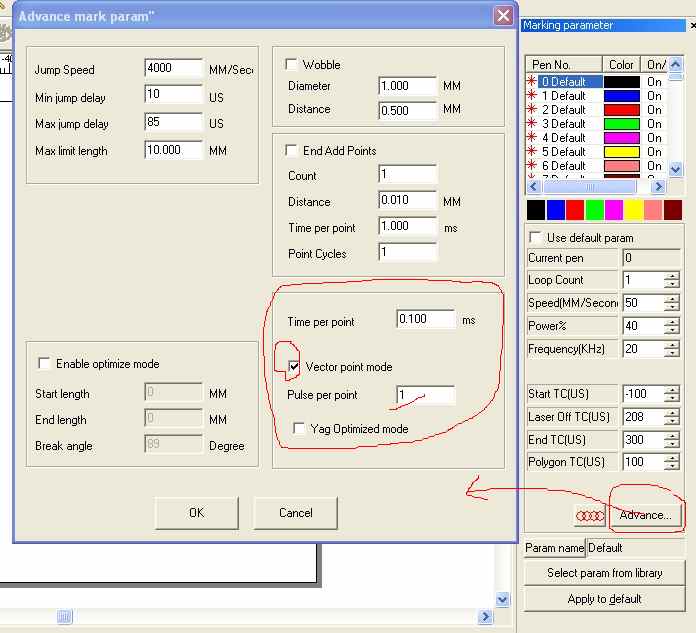

здесь



[sergmaks]

попробовал по Вашим параметра, черный не получился, но получился при других:
V=100, P=10, f=75, h=0,01-0,005 в фокусе, фокусное 210, излучатель 30w. получается черный на нержавейке пищевой

А черный гладкий, как при маркировке не в фокусе или как обугленный выглядит?



[bazha]

А черный гладкий, как при маркировке не в фокусе или как обугленный выглядит?

гладкий, как не в фокусе



[bazha]

V=100, P=10, f=75, h=0,01-0,005 в фокусе, фокусное 210, излучатель 30w

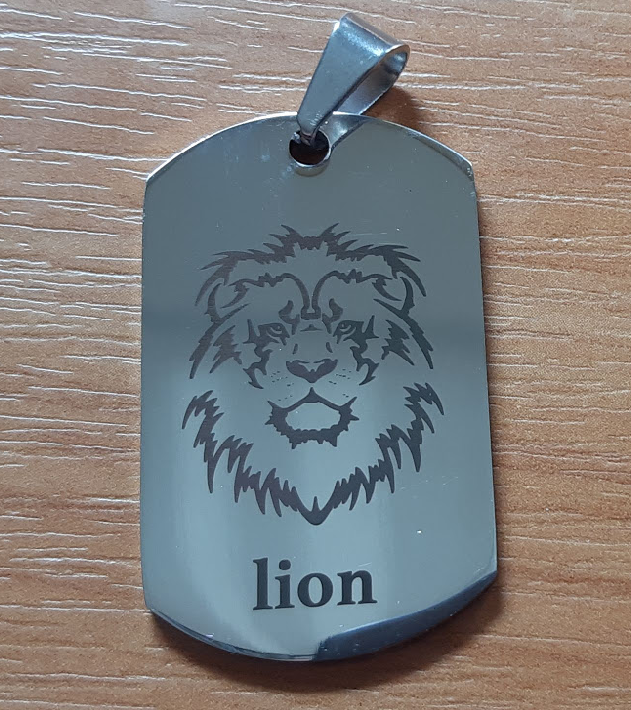

лев с h=0.01, подпись 0,005. фото цвет не передает, но лев получился тёмно-коричневым, надпись более тёмная



[Надир]

Фотогравировка на армейском жетоне нержавеющая сталь,20 Вт.

а какие параметры если не секрет, такая четкая фотогравировка



[Надир]

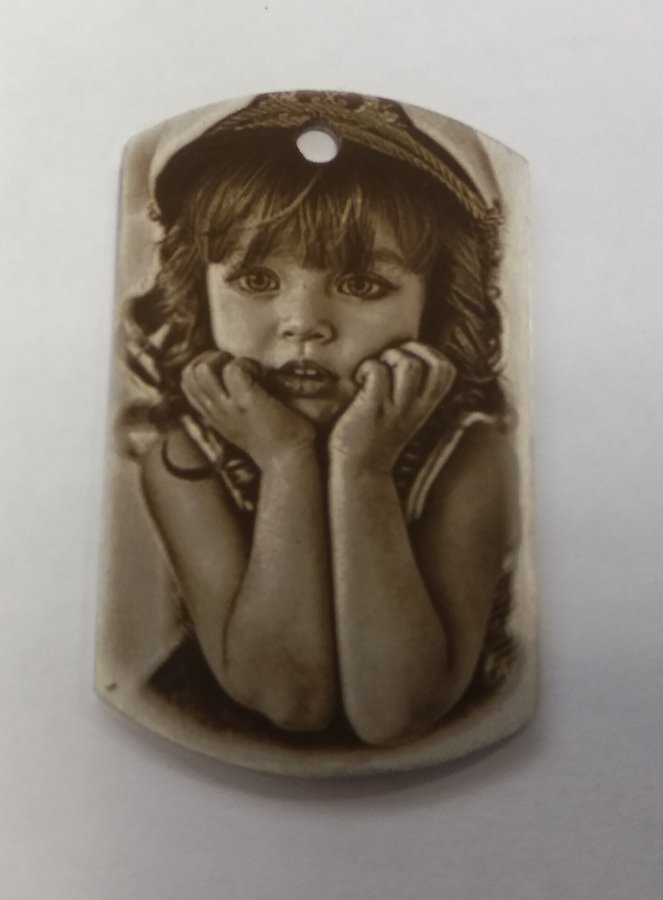

Инверсное фото на жетонах, 20 Ватт JPT MOPA, материал - сталь зеркальная, латунь с покрытием из родия.
Посмотреть вложение 8979
Посмотреть вложение 8980
Посмотреть вложение 8981

четкая работа, а какие параметры если не секрет ?



[jek44]

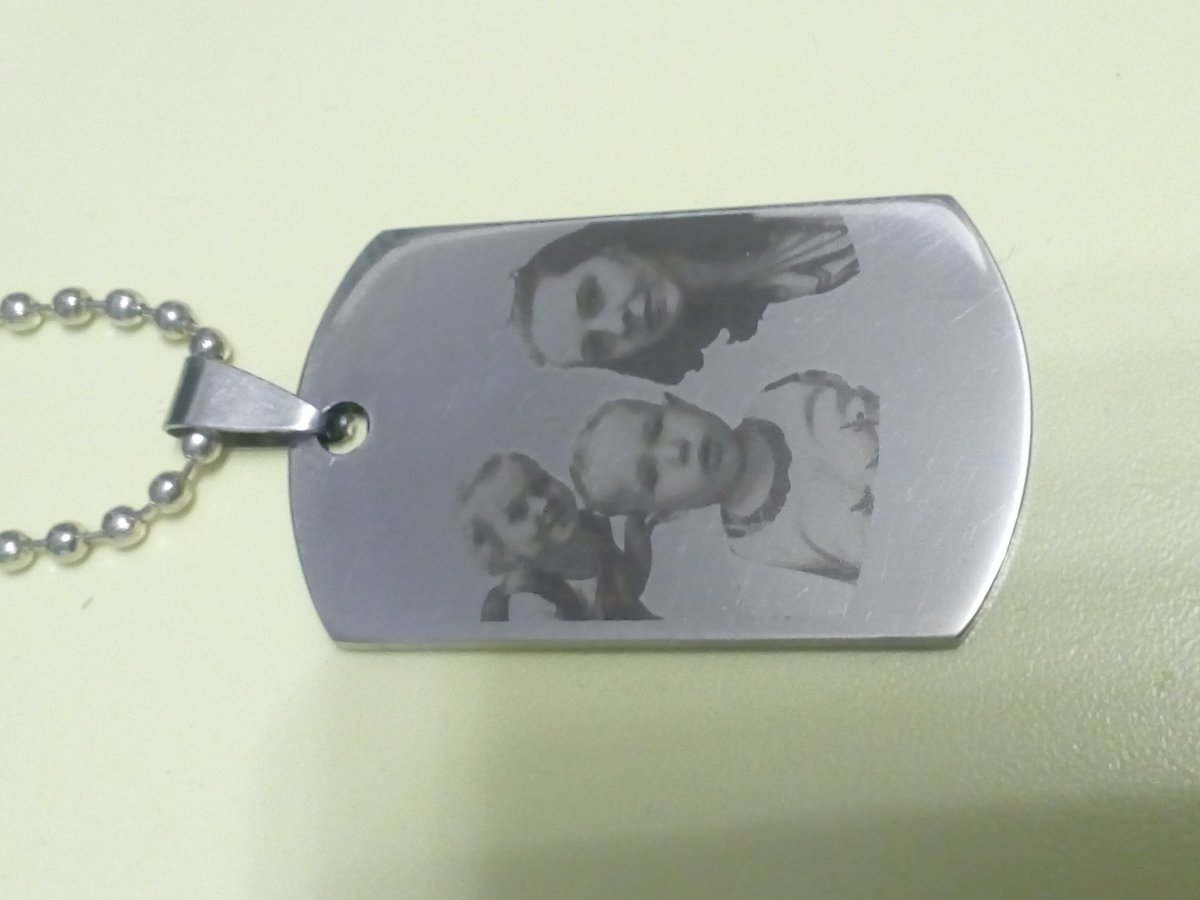

Фото на жетоне. Достаточно мелкие лица, но вроде детали не потерялись. Линза F330 мм



[Redneck]

Я так понял на МОРА будет более контрастнее получаться?



[i.gritsuk]

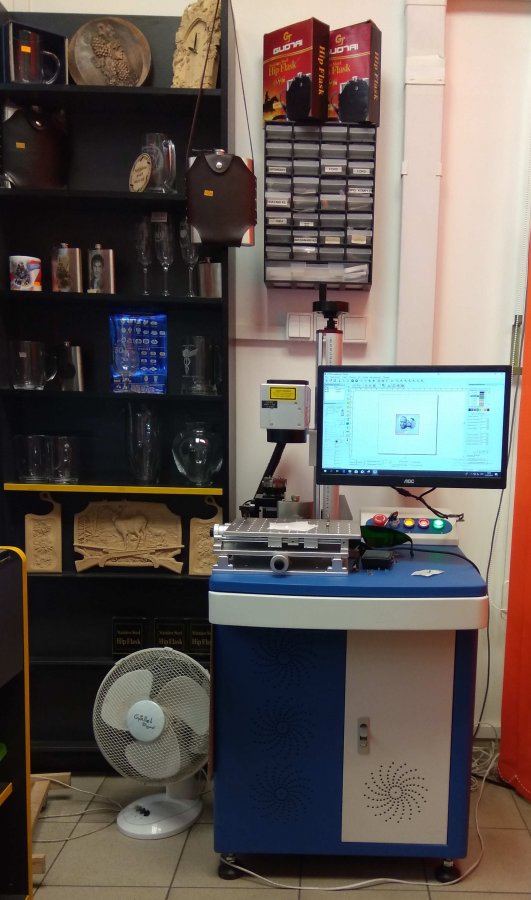

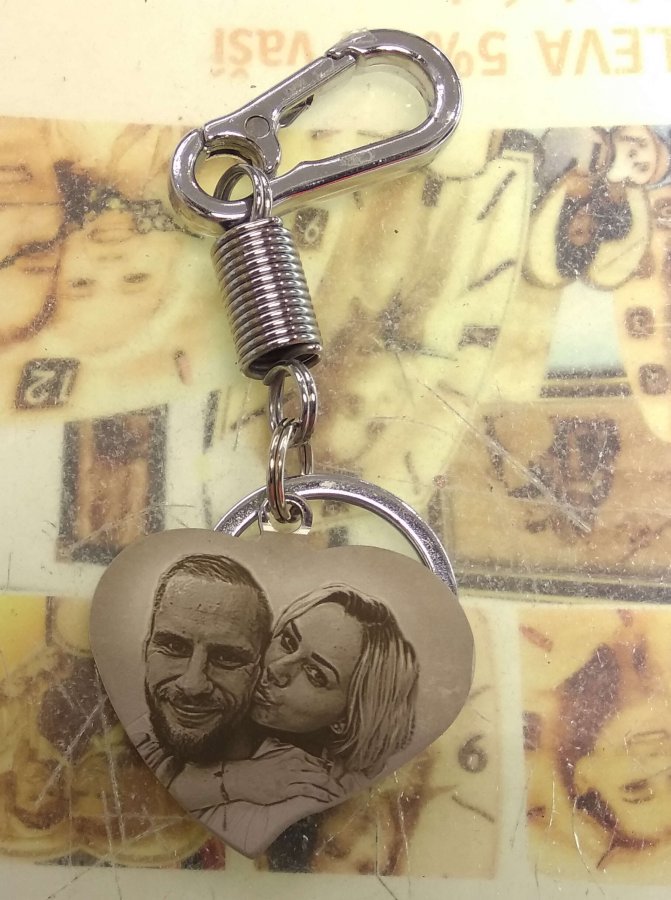

Хочу поддержать всех отчаявшихся сделать на лазере хорошую и качественную фотографию на нержавейке - китайским лазерем это возможно. Пришёл наконец то мне мой RAYCUS 30W не МОРА, две недели уже на нём работаю (доволен как кот объевшийся сметаны) всё у меня получилось практически сразу (есть опыт работы с лазером СО2, ЧПУ, METAZA ROLAND MPX70). Что бы сделать фото неоходимо подготовить и сделать более контрастной, выбирайте качественные фотографии и тогда всё получится. Кстати лазер у китайцев купил сразу с наинсталированым русским языком (нужно всего лишь попросить) как windows так и EZCAD. Фотографии прикладываю, всем удачи - дерзайте.



[i.gritsuk]

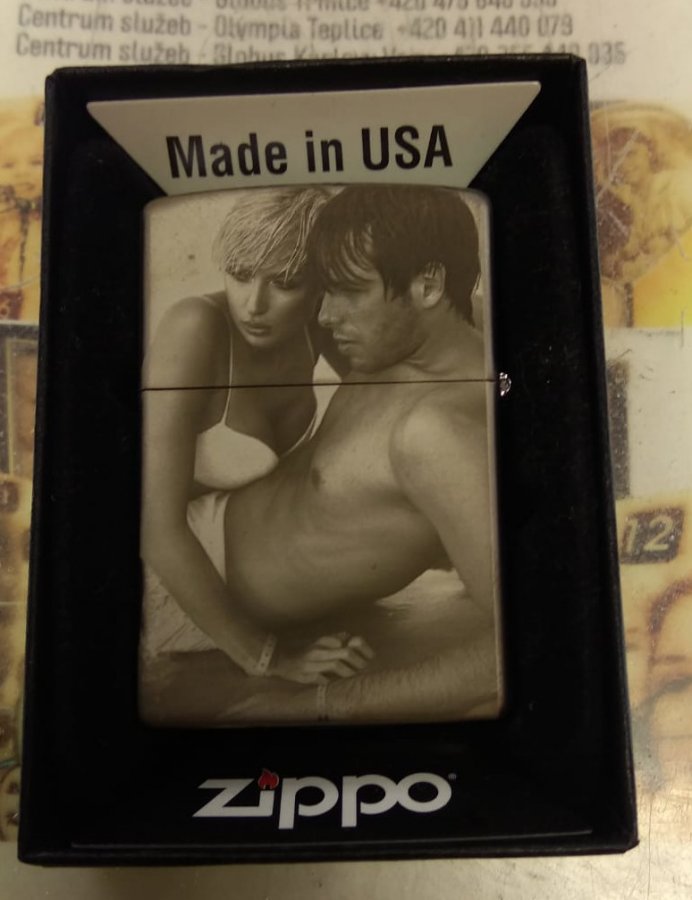

Сегодня опробовал и на никелированой латуни , зажигалка ZIPPO. Результат тоже неплохой.



[Nik_.]

i.gritsuk, если не секрет , часы на каком режиме отгравированы, материал крышки нержавейка?



[i.gritsuk]

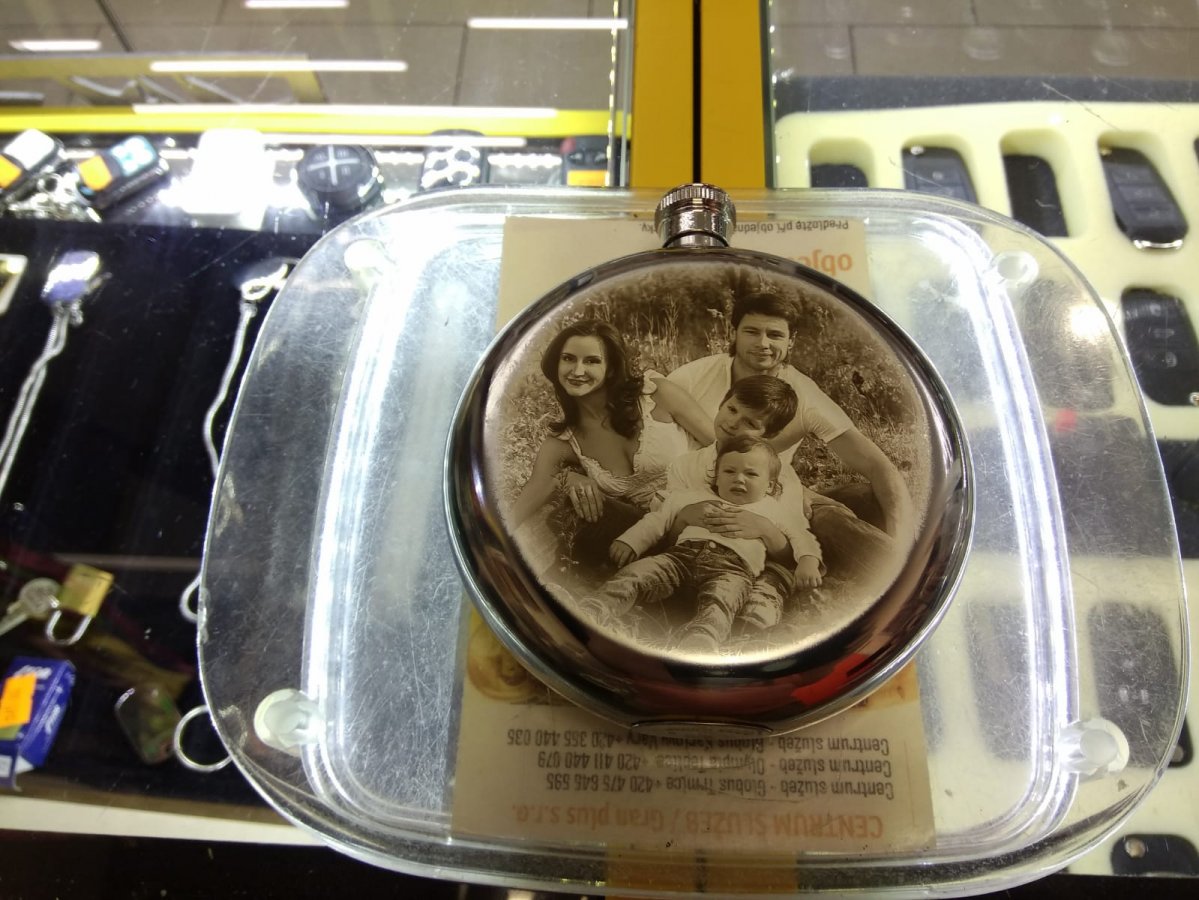

Это не часы, это фляжка для алкоголя, с нержавейки. Параметры в EZCAD : мощность 50 аж 70, скорость 150, частота 30. Первым слоем дайте заштриховку мощность 10, скорость 1000, частота 60. Мощность подбирается опытным путём, например первую зажигалку делал на мощности 50 получилась светлая фотография на вторую уже 10% мощности прибавил, в случае если получилось светлее чем вы ожидали , не дотрагиваясь изделия можно процесс повторить но без заштриховки. Пробуйте и у вас обязательно получится.



[jek44]

Можно увидеть скрины левой и правой панелей настроек, когда идёт гравировка фото?



[i.gritsuk]

Это не часы, это фляжка для алкоголя, с нержавейки. Параметры в EZCAD : мощность 50 аж 70, скорость 150, частота 30. Первым слоем дайте заштриховку мощность 10, скорость 1000, частота 60. Мощность подбирается опытным путём, например первую зажигалку делал на мощности 50 получилась светлая фотография на вторую уже 10% мощности прибавил, в случае если получилось светлее чем вы ожидали , не дотрагиваясь изделия можно процесс повторить но без заштриховки. Пробуйте и у вас обязательно получится.

Господа у меня сегодня выходной, только завтра.



[i.gritsuk]

Можно увидеть скрины левой и правой панелей настроек, когда идёт гравировка фото?

У меня сегодня выходной, только завтра.
