Ezcad 2.14.9 2.14.9 Z

[LonliLokli]

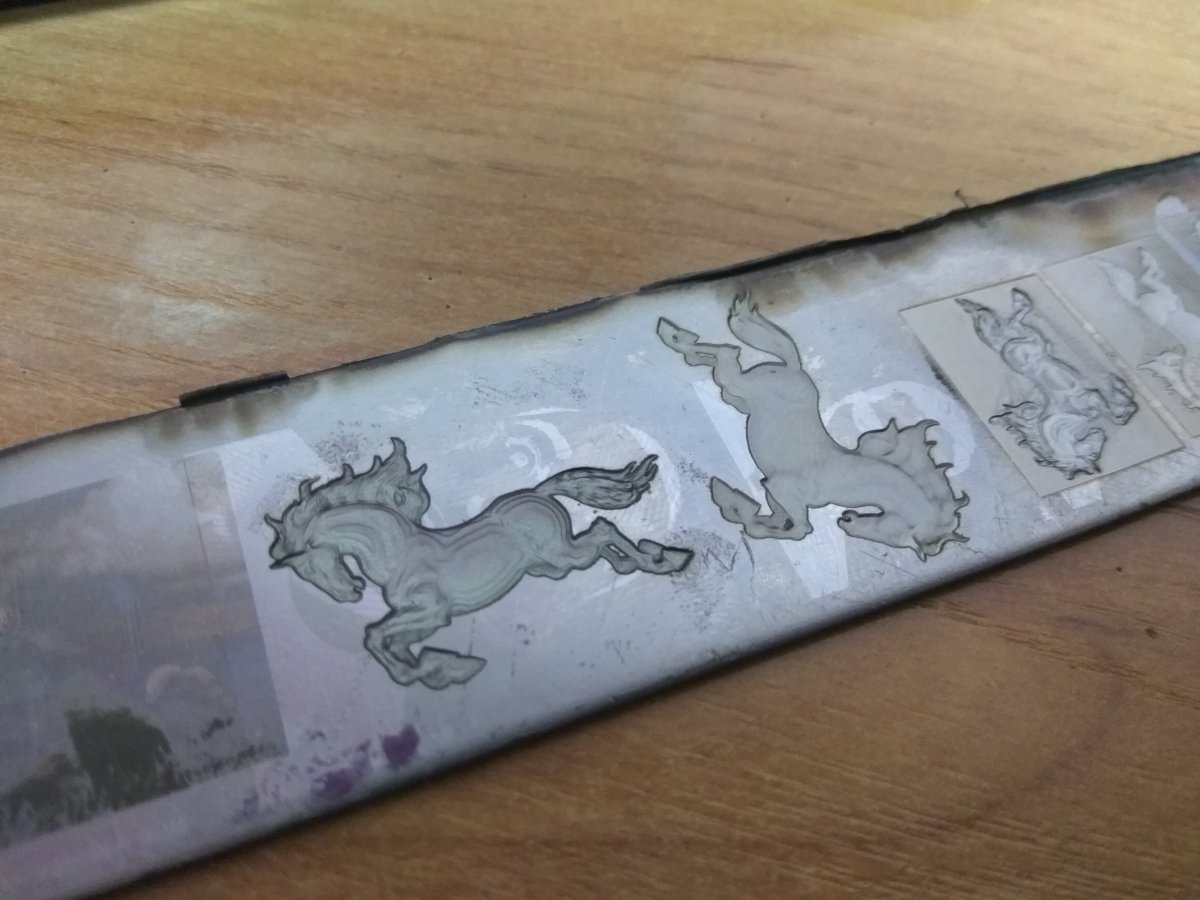

Попробовал гравернуть stl, нарезал на 200 слоев. Вышло интересно на мой взгляд, но рисунок получился не выпуклый, как на stl, а по типу штампа - вогнутый. Попробовал изменить всяко-разно stl, но все равно выжигает точно так же. Как нужно подготавливать файл, чтобы рисунок был выпуклый?



[halkru]

Как нужно подготавливать файл, чтобы рисунок был выпуклый?

В объеме сделать рамку рисунку.



[LonliLokli]

Пробовал и с рамкой, все равно получается штампом. Попозже попробую скинуть файл.



[halkru]

Пробовал и с рамкой

Рамка должна быть в объеме, в самом stl.



[LonliLokli]

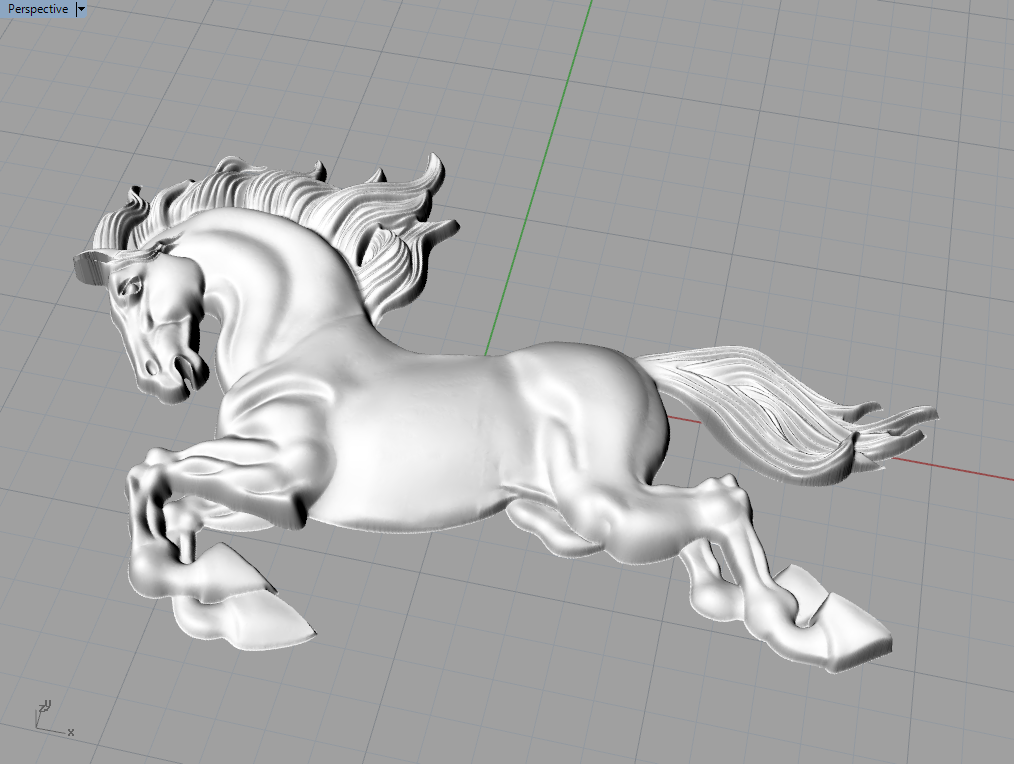

Я понимаю, пробовал так:

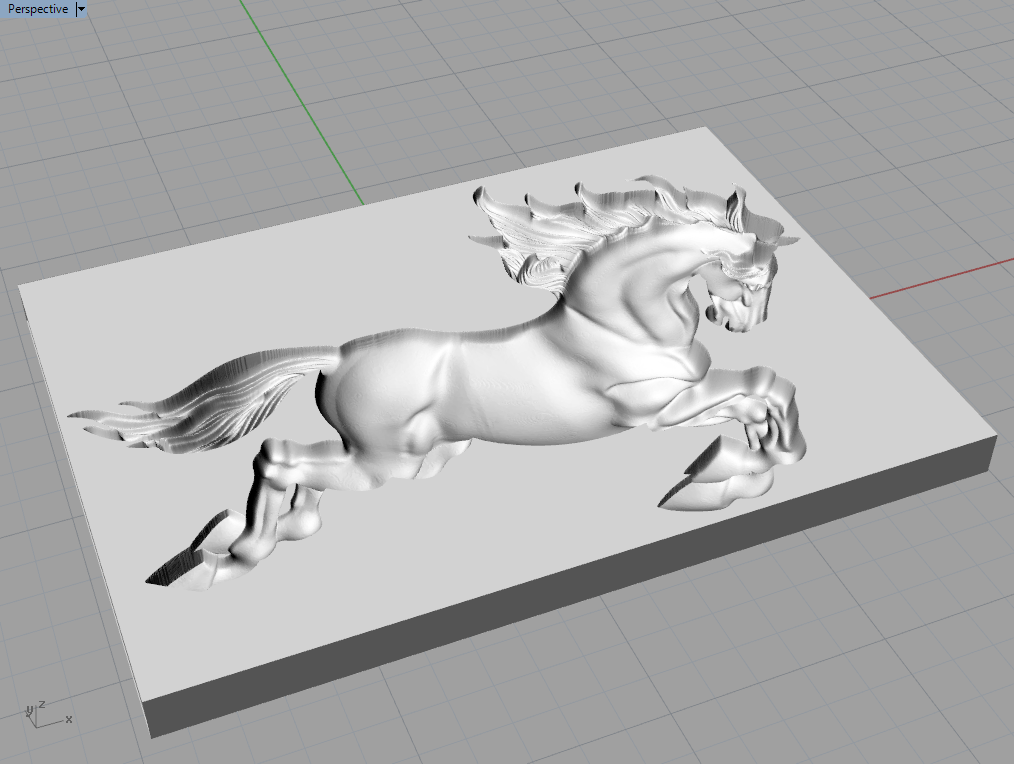

и так:


Результат одинаков.



[halkru]

Трудно рассмотреть 3D картинку в 2D, с обратной стороны покажите. Конь должен быть "утоплен" в массив.



[LonliLokli]

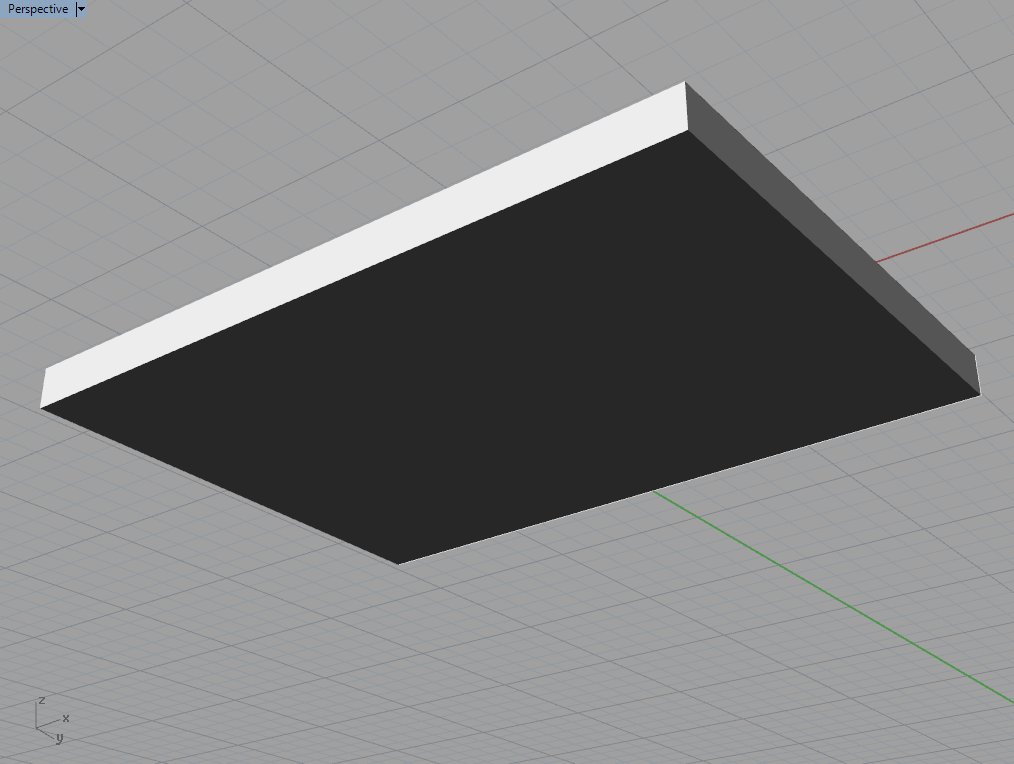

Конь утоплен в массив, с обратной стороны гладкая поверхность



[halkru]

Возможно, модель должна быть тонкостенной.



[LonliLokli]

Вобщем разобрался, на второй странице этой темы прочитал, что для серых контролеров stl нужно конвертировать в dxf, ну я собственно так и делал (т.к. контролер у меня скорее всего серый, наклейки на нем я не увидел). Вот с dxf вообще без разницы как построена модель, выжигать он её будет по типу штампа.

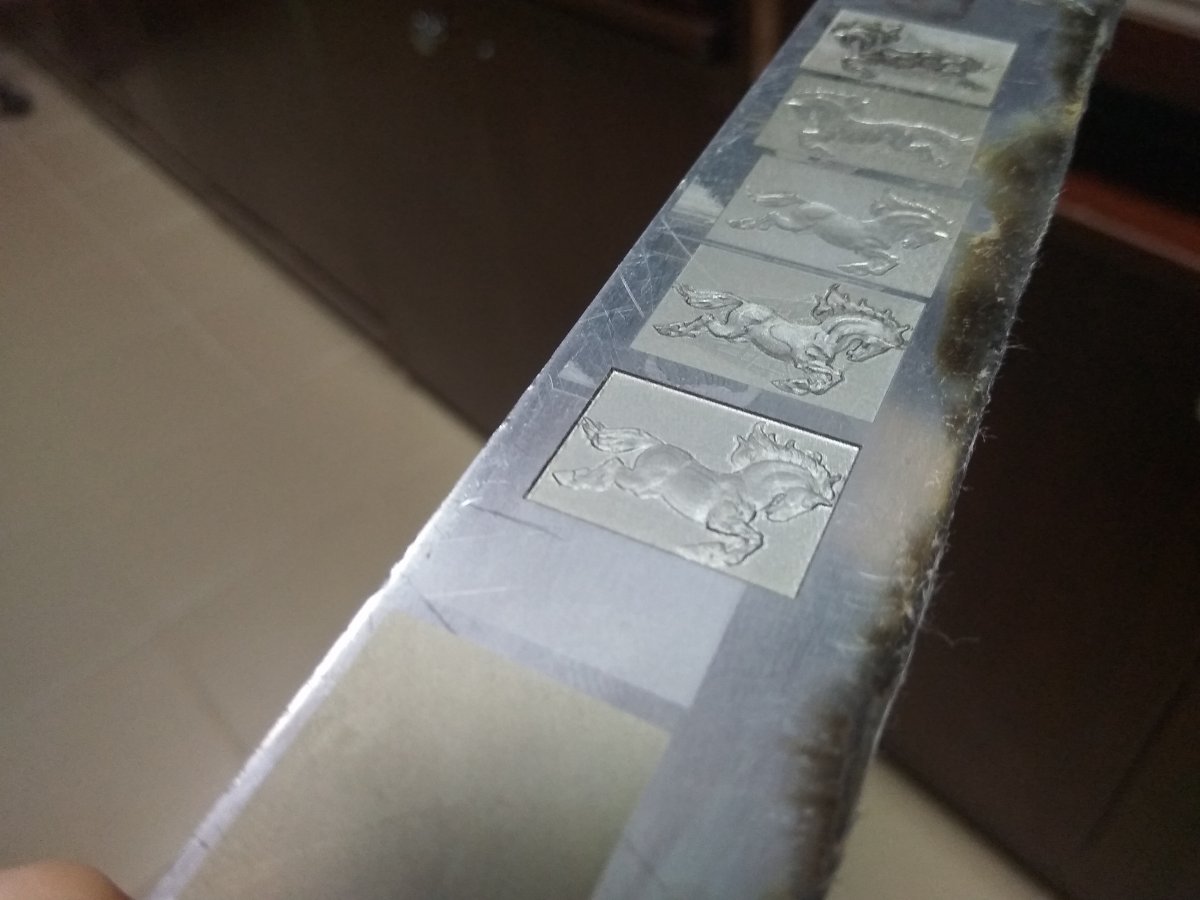

А stl выжигает корректно, если модель выпуклая - выжигает по типу штампа, если модель наоборот выдавлена в массиве - то выжигает рельефным рисунком. Как-то так:



[halkru]

Может где-то писали, подскажите какая мощность излучателя.



[LonliLokli]

30Вт излучатель MAX



[alkg]

Вобщем разобрался, на второй странице этой темы прочитал, что для серых контролеров stl нужно конвертировать в dxf, ну я собственно так и делал (т.к. контролер у меня скорее всего серый, наклейки на нем я не увидел). Вот с dxf вообще без разницы как построена модель, выжигать он её будет по типу штампа.
А stl выжигает корректно, если модель выпуклая - выжигает по типу штампа, если модель наоборот выдавлена в массиве - то выжигает рельефным рисунком. Как-то так:
Посмотреть вложение 9008

С какими параметрами , скорость , мощность , частота выжигали ? В какой программе создавали файлы dxf ? Если у вас серый то как "А stl выжигает корректно" ?



[alkg]

Из STL в dxf конвектировали в какой программе , пробовал разные программы не получается , есть 3D dxf которые для серых контроллеров а есть просто dxf , просто dxf не подходят



[halkru]

Наверное, слово "пожалуйста", было-бы уместно при написании таких вопросов.



[alkg]

Пожалуйста



[LonliLokli]

Конвертировал в Rhinoceros, привык уже к ней, я и векторы в ней рисую. dxf из stl получается раз в 10 тяжелей (stl - 17mb, dxf - 218mb)



[alkg]

Я и хотел написать (отредактировать ) но сообщения не редактируются почему то , нажимаешь редактировать , справо сверху появляется бегушая линия и всё . При клике на фото ничего не происходит , нужно правую кнопку на мыщи и "открыть в новой вкладке"



[halkru]

но сообщения не редактируются почему то

Через определенное время, иначе может потеряться смысл переписки.



[halkru]

И щекотливыми вопросами, относящимся в некоторой степени к "know how" вряд ли будут охотно делиться публично, попробуйте в ЛС.



[alkg]

Через определенное время, иначе может потеряться смысл переписки.

Я знаю , имеете в виду кнопка "редактировать " пропадает , так буквально через пару секунд уже не выходит редактирования хотя блокировщик рекламы отключен на этом сайте
