Нужна помощь по волоконному лазеру

Artvoyager

Участник
Доброго времени суток, купил волоконный лазер 20 вт сплит-система. Когда включаю световой указатель, красная рамка еле светится, видно только под одним углом сверху. Сбоку не видно совсем. Это нормально, или рамка все же ярко должна светиться?


Lucky_life

Активный участник
Нет, должна достаточно ярко, даже при настольной лампе видно контур.
Возможно диод подсевший или вышедший из строя


Lucky_life

Активный участник
вариантов точно не много, поменять диод который дает красный луч


Денис_Че

Новый пользователь
Могу сказать, что видимость красной рамки сильно зависит от того, на чем Вы ее наблюдаете: черный или белый материал, цветной, глянцевый или матовый, а может быть зеркальный.
Попробуйте взять белый лист бумаги и посмотрите как на нем - должно быть ярко! На полированном красном/черном или зеркальном материале будет заметно хуже.

Хотя бывает, что со временем из-за длительной работы лазера красный диод может подсаживаться. Тогда его меняют. Так делает, например, ИРЭ-Полюс.


Денис_Че

Новый пользователь
Хотя если лазер не IPG-Photonics (ИРЭ-Полюс), а китайский, то там диод внешний. Там можно и самим поменять. У IPG диод интегрирован в источник излучения.


Artvoyager

Участник
Могу сказать, что видимость красной рамки сильно зависит от того, на чем Вы ее наблюдаете: черный или белый материал, цветной, глянцевый или матовый, а может быть зеркальный.
Попробуйте взять белый лист бумаги и посмотрите как на нем - должно быть ярко! На полированном красном/черном или зеркальном материале будет заметно хуже.

Хотя бывает, что со временем из-за длительной работы лазера красный диод может подсаживаться. Тогда его меняют. Так делает, например, ИРЭ-Полюс.

Указатель китайский, поменять можно. Но лазер в работе всего месяц. Когда покупал, точка намного ярче была. Купил на этой неделе в понедельник. Снял указатель, светит раза в три ярче, чем через линзу. Линзу посмотрел, чистая. Без нее яркость луча такая же. Может на пути луча что-то снижает яркость?


Artvoyager

Участник

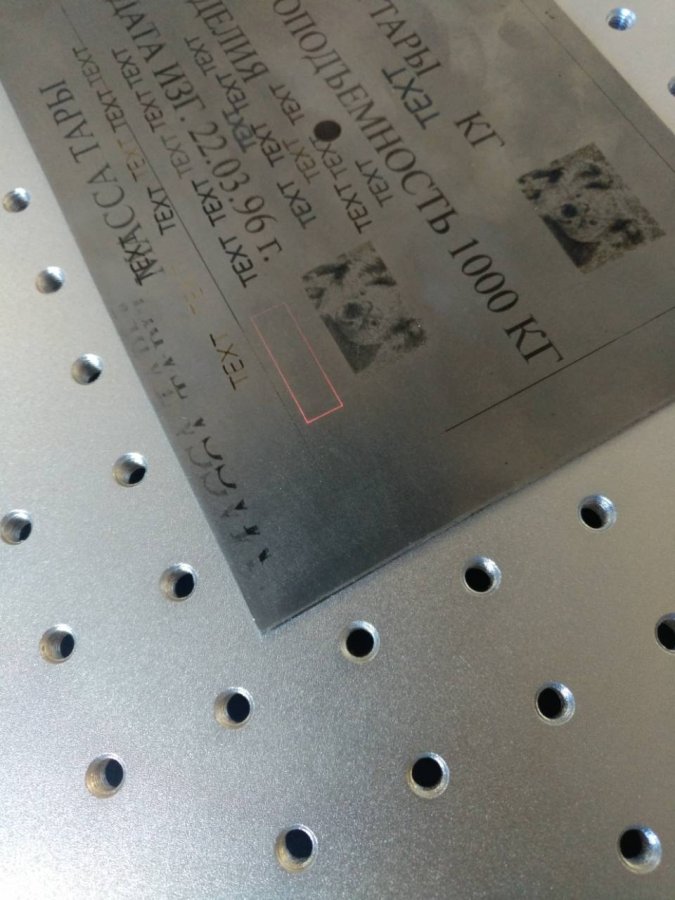

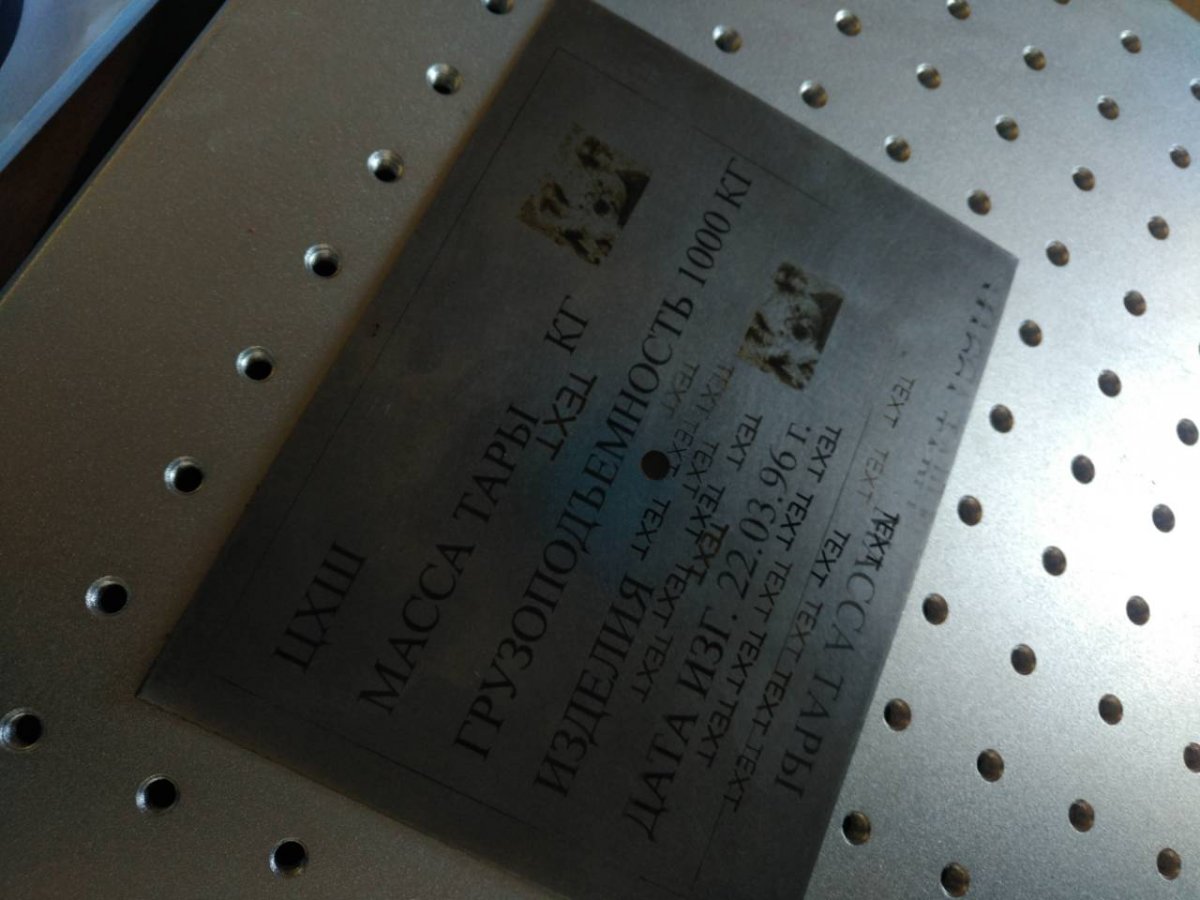

На одном фото слабую рамку видно, это если смотреть с левой стороны рабочего поля. На втором фото рамки совсем не видно, это с правой стороны рабочего поля. Т.е. ее видно только под определенным углом. Но раньше до покупки она ярче светилась со всех сторон. Лазер поставляет поставщик из Краснодара, сделан в Китае. Возможно конечно, что этот указатель изначально был некачественным, от китайцев можно все ожидать.


Вложения

  • viber image.jpg
    viber image.jpg
    117,4 KB · Просмотры: 661
  • viber image1.jpg
    viber image1.jpg
    91,1 KB · Просмотры: 676

Денис_Че

Новый пользователь
Сложно сказать, где-то на форуме уже били фото этаких радужных помутнений на "китайских" объективах. Возможно, действительно что-то снижает интенсивность излучения красного диода.

А на зеркалах помутнений или точек нет??? Должно быть все кристально чистое.


Artvoyager

Участник
Сложно сказать, где-то на форуме уже били фото этаких радужных помутнений на "китайских" объективах. Возможно, действительно что-то снижает интенсивность излучения красного диода.

А на зеркалах помутнений или точек нет??? Должно быть все кристально чистое.

Объектив снимал, совершенно чистый. Без него так же слабо диод светит. Гравировка идет отлично, к ней нет никаких нареканий. Может при перевозке конденсат образовался на зеркалах? До перевозки свечения значительно ярче было. А как зеркала проверить, голову снимать?


Artvoyager

Участник

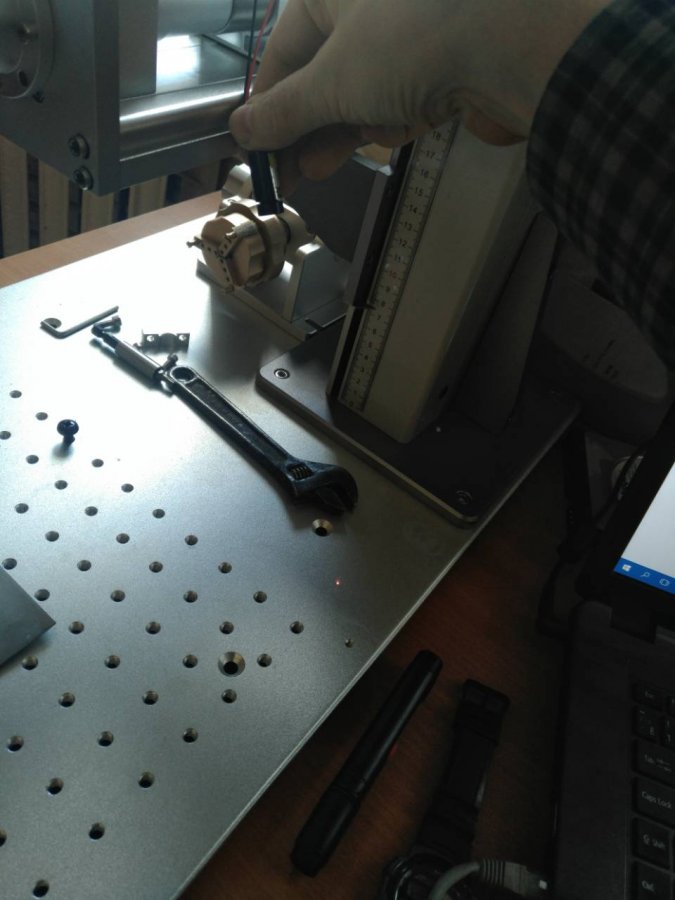

Вот так светит напрямую, видно что пятно поярче.


Вложения

  • viber image3.jpg
    viber image3.jpg
    67,8 KB · Просмотры: 778

Lucky_life

Активный участник
купите поменяйте диод, может китайцы поставили неудачный, он недорого стоит, чем зеркала и другие части трогать, раньше времени
У нас также светил слабо , правда после 3-х лет эксплуатации, пока новый диод,несколько дней, ждали , перепробовали все варианты указок и т.д, все садятся за сутки работы


Artvoyager

Участник
купите поменяйте диод, может китайцы поставили неудачный, он недорого стоит, чем зеркала и другие части трогать, раньше времени
У нас также светил слабо , правда после 3-х лет эксплуатации, пока новый диод,несколько дней, ждали , перепробовали все варианты указок и т.д, все садятся за сутки работы

Да, у меня перестал работать через месяц работы.
Вот это еще раньше заказал в качестве прицела для лазерного станка CO2. Может к волоконнику подойдет?

https://ru.aliexpress.com/item/Free...32713279228.html?spm=a2g0s.9042311.0.0.6nrwe2


Lucky_life

Активный участник
да, именно такой мы и поставили
параметры совсем точно не помню, но на память эти же


Lucky_life

Активный участник
не помню точно как внутри тубуса располагали, бо на YAGе еще это меняли, пару лет назад


Lucky_life

Активный участник
диаметр головки лишь бы подошел, по-моему они этим часто различаются, параметры одинаковые, а размеры разные наружные


MaxiMarker

Профи
Но раньше до покупки она ярче светилась со всех сторон. Лазер поставляет поставщик из Краснодара, сделан в Китае. Возможно конечно, что этот указатель изначально был некачественным, от китайцев можно все ожидать.
1. Если поставщик из РФ (Краснодар), то почему бы не обратиться к нему напрямую за помощью ? Техническая поддержка ведь должна быть хоть какая то ? Если это не просто посредник, который перепродаёт китайские лазеры, даже не вникая в суть их работы и качество исполнения...
2. Некачественный указатель надо ещё поискать... Там по определению ток диода ограничен так, чтобы работать 50 лет без перерыва. Видимо производитель экономит настолько (чтобы держать самую низкую цену), что даже ставит красные диоды за 3 копейки... Реально - это экономия на спичках.
3. После замены красного диода-указателя как собираетесь его настраивать ??? Чтобы он совпадал с основным лучом.


Artvoyager

Участник
1. Если поставщик из РФ (Краснодар), то почему бы не обратиться к нему напрямую за помощью ? Техническая поддержка ведь должна быть хоть какая то ? Если это не просто посредник, который перепродаёт китайские лазеры, даже не вникая в суть их работы и качество исполнения...
2. Некачественный указатель надо ещё поискать... Там по определению ток диода ограничен так, чтобы работать 50 лет без перерыва. Видимо производитель экономит настолько (чтобы держать самую низкую цену), что даже ставит красные диоды за 3 копейки... Реально - это экономия на спичках.
3. После замены красного диода-указателя как собираетесь его настраивать ??? Чтобы он совпадал с основным лучом.

Этот указатель кстати, как раз не совсем правильно показывал. Нарисовал маленький кружок в EzCad, поместил его в центр. Сделал маркировку. Потом нацелил указатель точно в него и закрепил. Еще оказалось, что рамка немного смещена относительно гравировки. В настройках есть возможность настроить сдвиг этой рамки, нацелить ее правильно. Опытным путем нашел оптимальные показатели и теперь все нормально.
Насчет фирмы не знаю, очень возможно что это просто посредник-перепродажник. Есть договор и гарантия. Техподдержку оказывают по мере возможности. В принципе можно и от него потребовать указатель, но мне уже вот-вот придет новый. Заказывал для станка CO2 но для волоконника он будет нужнее, а на станок можно и старый поставить. Насчет экономии на спичках это да, плохой китаец если хотя бы на мелочи не сэкономит)


MaxiMarker

Профи
Этот указатель кстати, как раз не совсем правильно показывал. Нарисовал маленький кружок в EzCad, поместил его в центр. Сделал маркировку. Потом нацелил указатель точно в него и закрепил. Еще оказалось, что рамка немного смещена относительно гравировки.
Это происходит на 99 % китайских станках. Ибо, настраивают они их почти "на глазок" ( в подавляющем большинстве случаев).
Чтобы настроить красный пилотный лазер правильно, когда он совпадает с основным лучом без программной коррекции, нужно иметь специальное оборудование и владеть методикой такой настройки.
Моё мнение, что программная коррекция красного лазера "от лукавого".
Мы настраиваем свои станки так, что программная коррекция пилотного красного лазера вообще не требуется. Да, это занимает много времени - но это самый правильный путь.
Поэтому у меня и возник вопрос - вынули вы красный лазер, заменили на другой, а дальше что ?
Как будете его настраивать то относительно основного луча ?
