Нужна помощь по волоконному лазеру

Artvoyager

Участник
Это происходит на 99 % китайских станках. Ибо, настраивают они их почти "на глазок" ( в подавляющем большинстве случаев).
Чтобы настроить красный пилотный лазер правильно, когда он совпадает с основным лучом без программной коррекции, нужно иметь специальное оборудование и владеть методикой такой настройки.
Моё мнение, что программная коррекция красного лазера "от лукавого".
Мы настраиваем свои станки так, что программная коррекция пилотного красного лазера вообще не требуется. Да, это занимает много времени - но это самый правильный путь.
Поэтому у меня и возник вопрос - вынули вы красный лазер, заменили на другой, а дальше что ?
Как будете его настраивать то относительно основного луча ?


Artvoyager

Участник
Теоретически центры рабочих полей лазера и программы ezcad совпадают. Рисую точку, помещаю ее в центр рабочего поля. Включаю маркировку. На полученную точку навожу красную точку. Диод двигаю туда-сюда. Совпало, закрепляю винтами. Проверил тестовой гравировкой несколько раз, все точно совпадает.


MaxiMarker

Профи
Рисую точку, помещаю ее в центр рабочего поля. Включаю маркировку. На полученную точку навожу красную точку. Диод двигаю туда-сюда. Совпало, закрепляю винтами. Проверил тестовой гравировкой несколько раз, все точно совпадает.
В теории всё правильно... Вопрос только один - у вас настолько острое зрение, что вы можете настроить совпадение до 100 микрон ? Вполне допускаю... но таких людей (с таким острым зрением) крайне мало. Погрешность человеческого глаза куда больше (особенно в возрасте 30+).


Artvoyager

Участник
Ну других вариантов нет, а насчет микрон пока такая высокая точность не нужна.


Денис_Че

Новый пользователь
Странные тут вещи прозвучали на счет коррекции положения диода так, чтобы программная коррекция не требовалась. Похоже про разные коэффициенты преломления разных длин волн на границах одних и тех же оптических сред никто не слышал и профильного образования не имеет. Можете погуглить - процесс называется дисперсия света.

Проще говоря, излучение красного диода на длине волны 635 нм и основное излучение на длине волны 1065-1075 нм никогда не смогут совпасть по причине разных коэффициентов преломления света. А поскольку у китайцев красный не выключается в процессе гравировки и идет по тем же зеркалам и линзам, Вы видите в большинстве случаев как красный следует за основной гравировкой в немного смещенном состоянии.

Красный луч корректируется программно, что бы в момент демонстрации красной рамкой положения объекта оно совпало с реальной гравировкой. Если программной коррекции не делать, они никогда не совпадут.

Совпадение будет только при 0 угле падения излучения к оптической оси объектива. Т.е. когда Вы видите центральную точку поля. При падении под углом (все случаи гравировки вне центра поля) отклонение будет тем больше, чем больше угол отклонения падения лучей на поверхность линзы.

Т.е. важно, чтобы красный и основной лазер совпадали в углах поля, а не в центре. В центре они по-любому совпадут, достаточно правильно выставить диод. А на краях нужна программная коррекция, чтобы компенсировать дисперсию. Это и позволит Вам точно позиционировать гравировку на изделиях и правильно визуализировать размеры картинок.


Artvoyager

Участник
Странные тут вещи прозвучали на счет коррекции положения диода так, чтобы программная коррекция не требовалась. Похоже про разные коэффициенты преломления разных длин волн на границах одних и тех же оптических сред никто не слышал и профильного образования не имеет. Можете погуглить - процесс называется дисперсия света.

Проще говоря, излучение красного диода на длине волны 635 нм и основное излучение на длине волны 1065-1075 нм никогда не смогут совпасть по причине разных коэффициентов преломления света. А поскольку у китайцев красный не выключается в процессе гравировки и идет по тем же зеркалам и линзам, Вы видите в большинстве случаев как красный следует за основной гравировкой в немного смещенном состоянии.

Красный луч корректируется программно, что бы в момент демонстрации красной рамкой положения объекта оно совпало с реальной гравировкой. Если программной коррекции не делать, они никогда не совпадут.

Совпадение будет только при 0 угле падения излучения к оптической оси объектива. Т.е. когда Вы видите центральную точку поля. При падении под углом (все случаи гравировки вне центра поля) отклонение будет тем больше, чем больше угол отклонения падения лучей на поверхность линзы.

Т.е. важно, чтобы красный и основной лазер совпадали в углах поля, а не в центре. В центре они по-любому совпадут, достаточно правильно выставить диод. А на краях нужна программная коррекция, чтобы компенсировать дисперсию. Это и позволит Вам точно позиционировать гравировку на изделиях и правильно визуализировать размеры картинок.

Т.е. можно выгравировать квадрат и потом программно совместить с ним красную рамку?


Денис_Че

Новый пользователь
Artvoyager, совершенно верно. В этом и смысл программной коррекции.

Только как это делать в EzCad не спрашивайте меня - я не знаю. Никогда этой программой профессионально не пользовался. Но во всех других ПО других производителей именно так.


Artvoyager

Участник
А какой лазерный диод подойдет к волоконнику? Заказал на длине волны 650 нм 5мвт. Будет ли он достаточно ярко рамку высвечивать? Или нужен диод помощнее?


Artvoyager

Участник
Померял напряжение на красном лазерном диоде, получилось 4,9 вольт. Может ли он слабо светиться из-за недостаточного напряжения? И можно ли его поднять немного? Сейчас красную рамку почти совсем не видно.


MaxiMarker

Профи
Померял напряжение на красном лазерном диоде, получилось 4,9 вольт. Может ли он слабо светиться из-за недостаточного напряжения?
Погуглите лучше "что такое светодиод а как он работает". Найдёте больше ответов, чем здесь.
Яркость светодиода зависит от силы тока, которая через него течёт, а не от напряжения.


halkru

Константин
силы тока, которая через него течёт, а не от напряжения
Но, ток в свою очередь зависит от напряжения и сопротивления (что у диода не линейная величина) I=U/R, в бытовом смысле все привыкли к источникам напряжения, а не тока.

Последнее редактирование:

Artvoyager

Участник
Пришел красный лазерный диод с алиэкспресс, поставил вместо старого. Теперь красная рамка светится ярко, хорошо видно при любом освещении. Выгравировал квадрат, красная рамка визуально совмещается с ним вполне точно. Спасибо всем, кто помогал советами.


Artvoyager

Участник

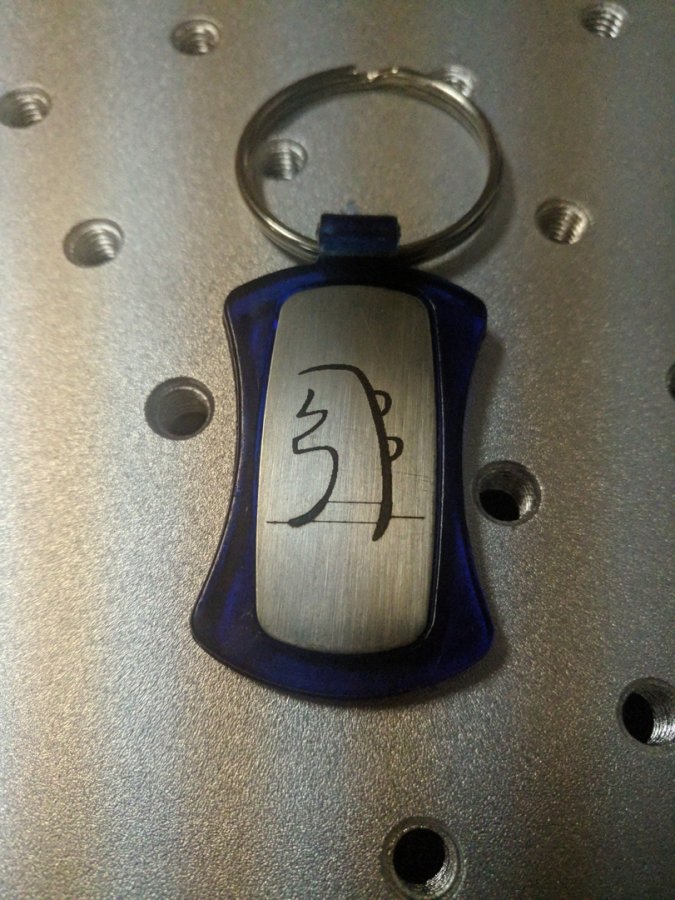

Новая проблема. Когда гравирую растровую картинку, луч временами прочерчивает линию. Это бывает когда стоит галочка двустороннее сканирование. Раньше с этой галочкой такого не было, гравировка проходила без полос. Если галочку снять, скорость гравировки увеличивается и линии не прочерчиваются. Это нормально?


Вложения

  • NJeejAw0zao.jpg
    130,2 KB · Просмотры: 882

Artvoyager

Участник
Странная версия. Станок наверное из "дешевых" ?
Да, брал в России у поставщика, который волоконники возит с китайского завода. Волоконник дешевый, 280 тыс. всего, но пока нареканий не было. Был правда, недавно один странный глюк. При гравировке с использованием плагинов пропадало излучение. По плоскости гравировка шла. Помогли некоторые танцы с бубном. Думаю, что глюк с полосами возможно тоже из-за драйвера и программы скорее всего. Антивирус время от времени удаляет файлы программы как злостные вирусы. Пока без галочки двустороннее сканирование гравировка идет намного быстрее, чем с ней и без прочерчивания тонких линий. Хотя я думал, что с двусторонним сканированием наоборот скорость гравировки выше должна быть. Пробовал другие версию программы, но они не работают. Контроллер "серый" скорее всего, и настроен только на свою ломаную программу.
