Нужна помощь по волоконному лазеру

[halkru]

Контроллер "серый" скорее всего, и настроен только на свою ломаную программу.

Скорее всего так, и версий все больше, поэтому однозначно что-то рекомендовать сложно.



[Artvoyager]

Скорее всего так, и версий все больше, поэтому однозначно что-то рекомендовать сложно.

Хочу попробовать заменить контроллер на оригинальный. Иначе эти странные глюки, которые появляются и исчезают, скорее всего, будут продолжаться.



[alkg]

Было бы интересно если поделитесь опытом установки контроллера



[Artvoyager]

Было бы интересно если поделитесь опытом установки контроллера

Сначала изучу эту тему, потом может займусь этим. Пока все работает, глюки редкие. Пока замена контроллера видится просто снятием серой платы, установкой новой, и подключением к ней проводов) Но могут быть такие подводные камни, что может лучше серой пользоваться.



[alkg]

А где продают оригинальные контроллеры ?



[Artvoyager]

А где продают оригинальные контроллеры ?

На али посмотрел, оригинальные стоят в среднем 38 тыс. руб. Серых полно. Эти по 13000. Есть у меня поставщик, работает с китайским заводом. Может привезти оригинальный контроллер с Ezcad 2.14 за 350 долларов.



[Genadijs]

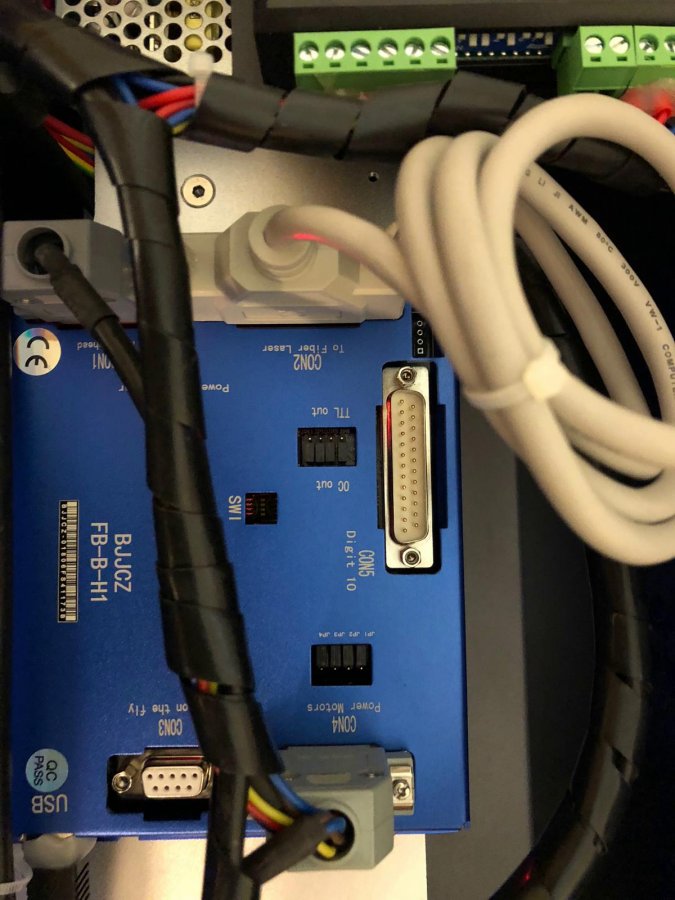

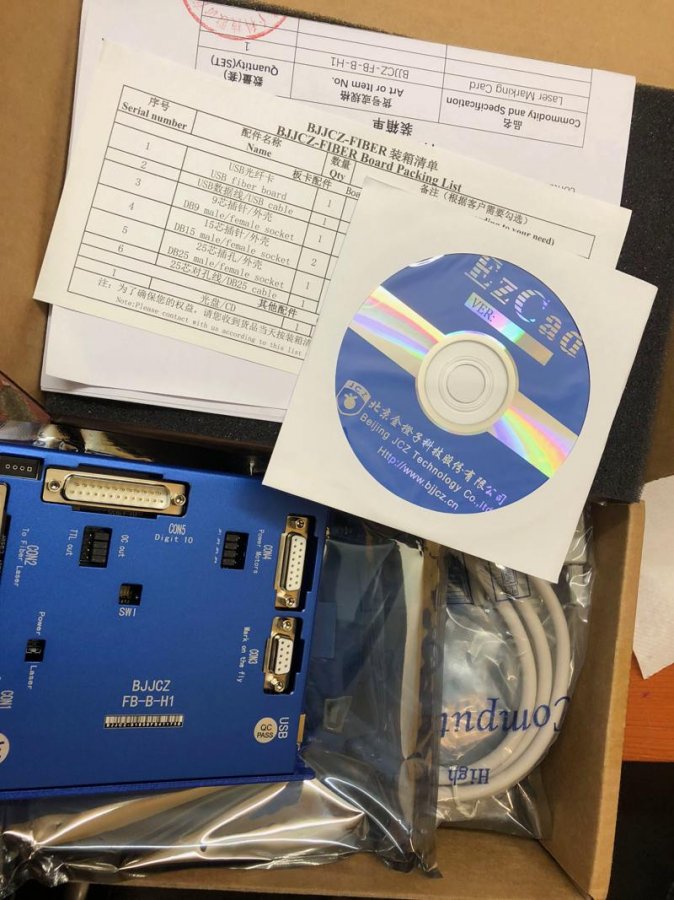

Приветствую всех, сегодня получил оригинальную полноценную плату управления и столкнулся с проблемой, которая заключается в том, что после замены урезанной версии на полную упала мощность красного диода (ели подсвечивает). Если ставлю старуюплату то все в порядке. На новой плате имеются джамперы. Для каких целей они предназначены я не имею понятия.
Лазер покупал этот https://ru.aliexpress.com/item/DHL-...108.1000016.1.60cf6b38P4wa9P&isOrigTitle=true. На фото новая плата.



[Genadijs]

Старая плата была https://halkru.com/forum/threads/3467/



[MaxiMarker]

после замены урезанной версии на полную упала мощность красного диода (ели подсвечивает).

У Вас красный лазер встроен в лазерный источник ? Или отдельно подключенный через комбайнер ?



[MaxiMarker]

На новой плате имеются джамперы. Для каких целей они предназначены я не имею понятия.

Назначение всех джамперов описано полностью в описании на контроллер.



[Genadijs]

встроен, светит через линзу. складывается такое чувство, что напряжение с новой платы идет на него меньше.



[MaxiMarker]

Напряжение на него не может идти с платы, он должен отдельно питаться своим маленьким блоком питания.



[MaxiMarker]

встроен, светит через линзу.

Встроен куда ?



[Genadijs]

В описании назначение есть, только знать бы поконкретнее его. С джамперами только один момент хотелось уточнить, TTL или OC, что это такое?



[Genadijs]

Завтра посмотрю точнее откуда он светит, но при установке старой урезанной платы, начинает светить как положено.



[halkru]

Старая плата была https://halkru.com/forum/threads/3467/

Так она оригинальная и не имеет подделок.



[Genadijs]

Новая тоже оригинальная и покупалась у производителя.



[Genadijs]

После общения с производителями стало ясно, что распиновка на разъемах отличается и заменить одну карту другой без перепайки проводов не получится.



[halkru]

распиновка на разъемах отличается

О каких разъемах идет речь?



[Genadijs]

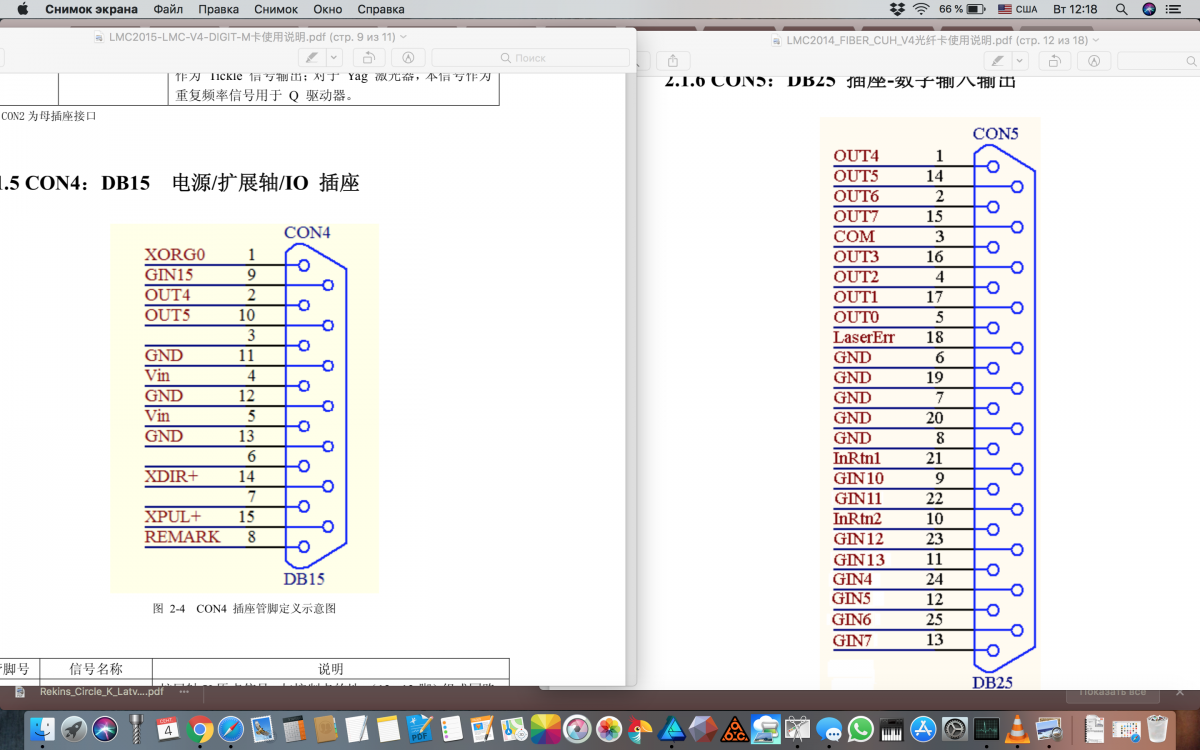

на большой плате у меня не задействован порт CON5, а на нем находится 4 OUT, который находится на урезанной плате на порту CON4.
судя по описанию выводов, то не только этот
