Расширитель лазерного пучка

[drago]

Спасибо огромное! Что ещё порекомендуете взять? Или такого комплекта достаточно для с

20мм однозначно. я тоже взял сначала 10мм, на линзе 300х300 мм толщина луча примерно миллиметр получается, если не толще. сейчас взял голову с аппертурой 20мм стало намного лучше. ну и расширитель лазерного пучка обязательно нужен.

Спасибо огромное! Значит будем брать такой вариант.
Подскажите, может быть были какие то моменты, сложности при сборке, настройке или юстировке?



[СаянЛазер]

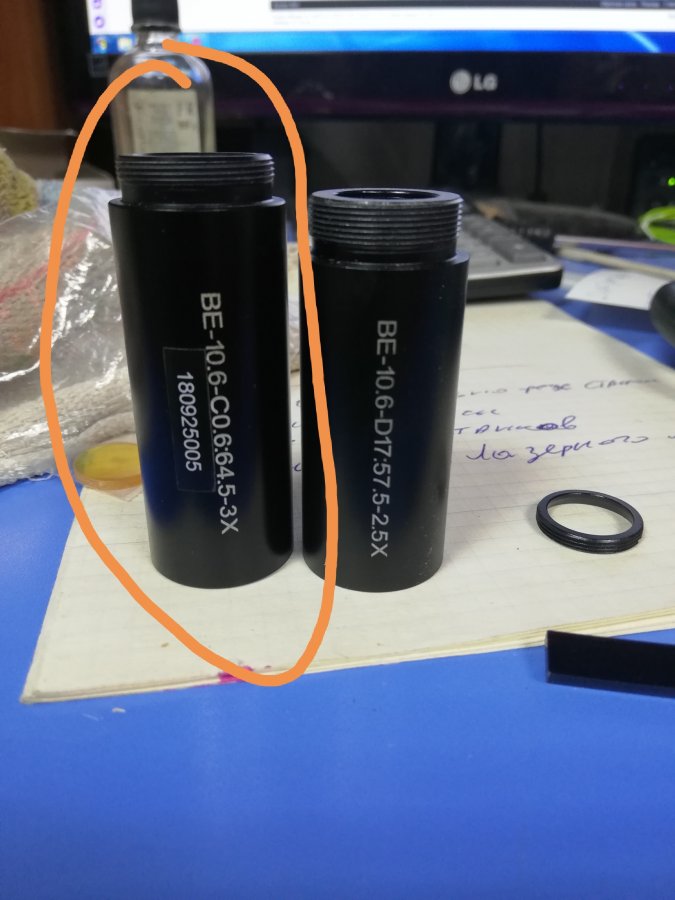

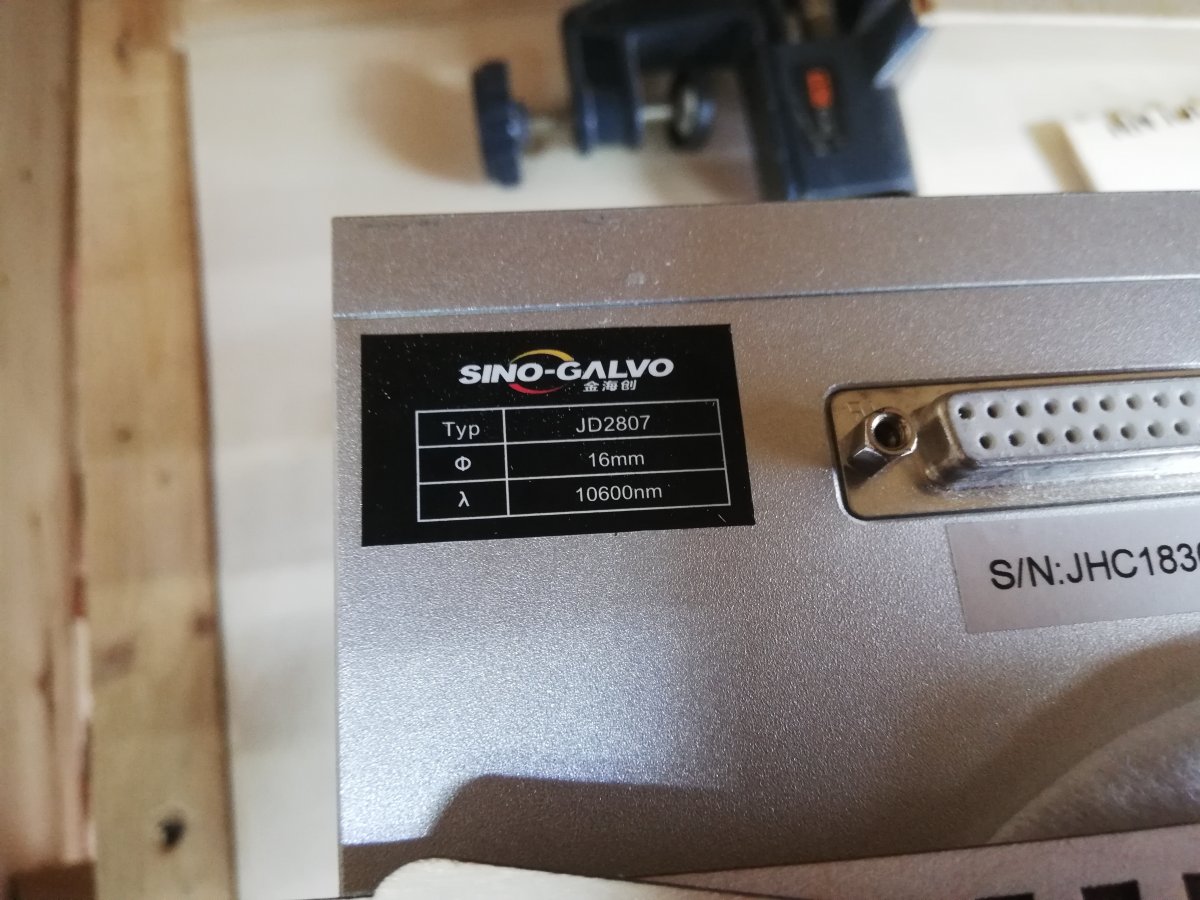

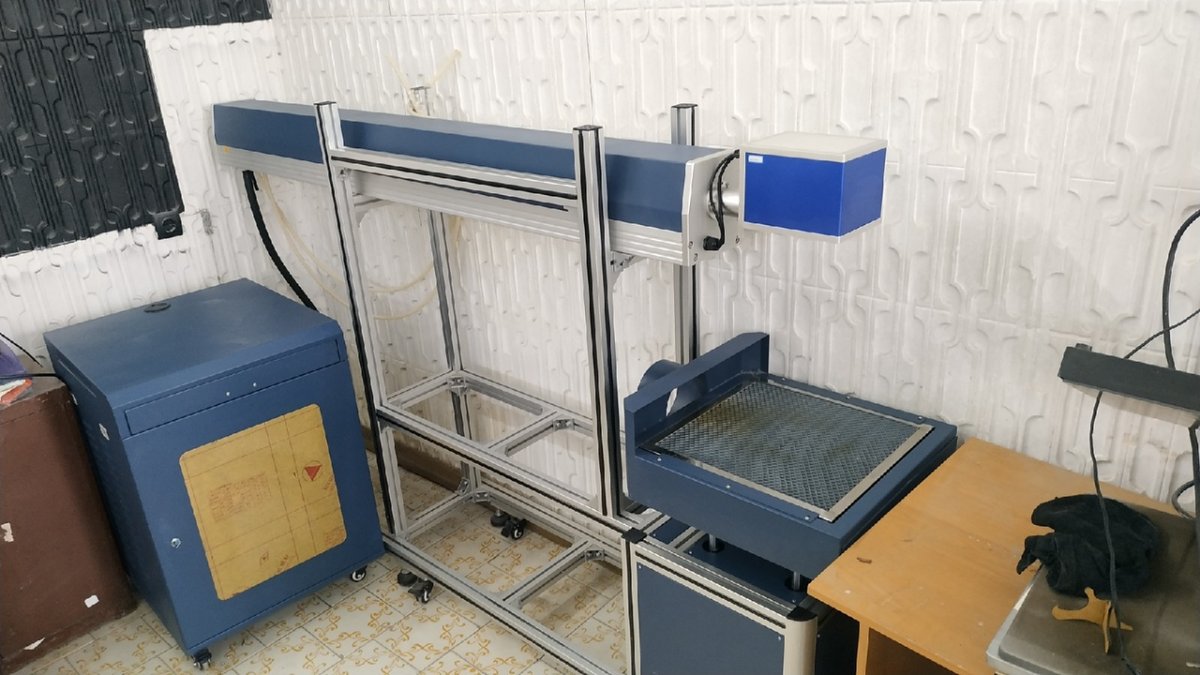

Всем добрый день! Недавно приобрёл сею чудо технику и месяц танцы с бубнами... результат точка 0,7мм не есть хорошо . Грешу на расширитель стоит ВЕ-10.6-D17:57.5-2.5Х Башка на 16мм Поле и линза 300х300. Собираюсь заказывать линзу 175х175мм и попутно расширитель только не могу понять какой нужен для этой бошики ? Может видео есть по настройки данного аппарата? Заранее благодарен!



[halkru]

результат точка 0,7мм не есть хорошо

Но объективно

расширитель только не могу понять какой нужен для этой бошики ?

2.5х6=15, больше не поставите.



[СаянЛазер]

2.5х6=15, больше не поставите.[/QUOTE]

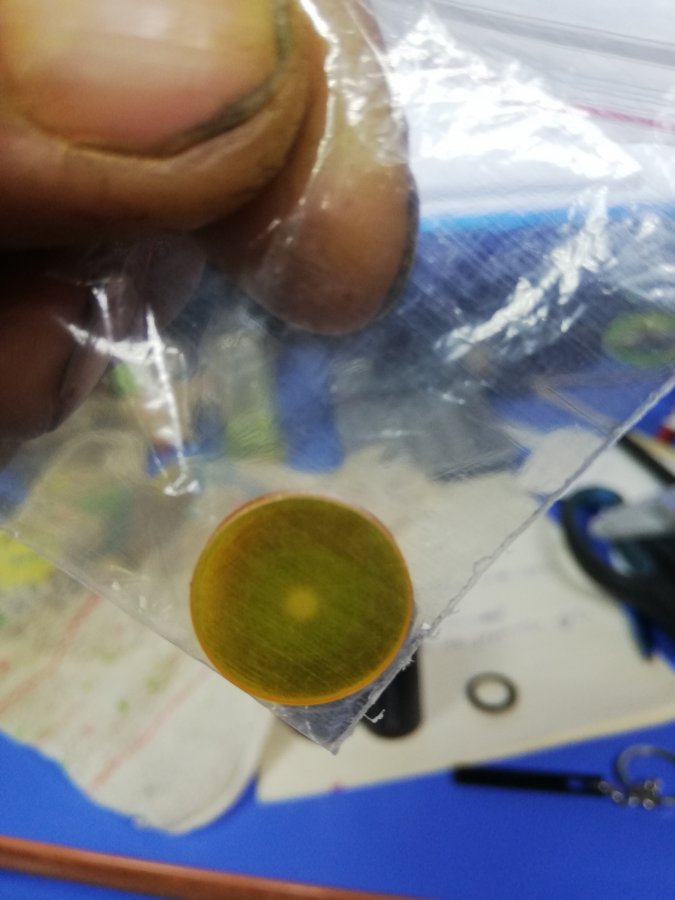

Что за число 6? Изначально там стоял Расшеритель на 3х С пометкой СО...пока везли станок открутилась линза и затёрлась потом китайцы прислали 2,5Х....



[halkru]

Что за число 6?

Диаметр луча, ориентировочно (4-6 мм)



[СаянЛазер]

) китайцы утверждают что для этого сканатора подойдёт как 3х так и 4х....чем больше яко бы пучок прилетает тем лучше фокусируется через линзу... Кто знает маркеровка СО
на расшерители важна или нет?



[halkru]

.чем больше яко бы пучок прилетает тем лучше

Больше, чем апертура скан головы не пролезет.



[СаянЛазер]

тОЕСТЬ ДЛЯ МОЕЙ ГОЛОВЫ МАКСИМУМ 3Х...



[СаянЛазер]

И С ЭТОЙ ГОЛОВОЙ МЕНЬШЕ ЧЕМ 0,7ММ Я ТОЧКУ НЕ СДЕЛАЮ?



[halkru]

И С ЭТОЙ ГОЛОВОЙ МЕНЬШЕ ЧЕМ 0,7ММ Я ТОЧКУ НЕ СДЕЛАЮ?

Сделаете с меньшим фокусным расстоянием (и полем соответственно)



[lexus80]

Сам столкнулся с такой проблемой. Варианты такие: скан голова с большей аппертурой + расширитель лазерного пучка+ линза с меньшим рабочим полем. Где-то была формула расчета пятна, на вскидку не помню. Так вот, я целый лист расписал расчетами. Более-менее интересное пятно с аппертурой 20мм и линзой с полем 100х100мм.



[СаянЛазер]



[СаянЛазер]

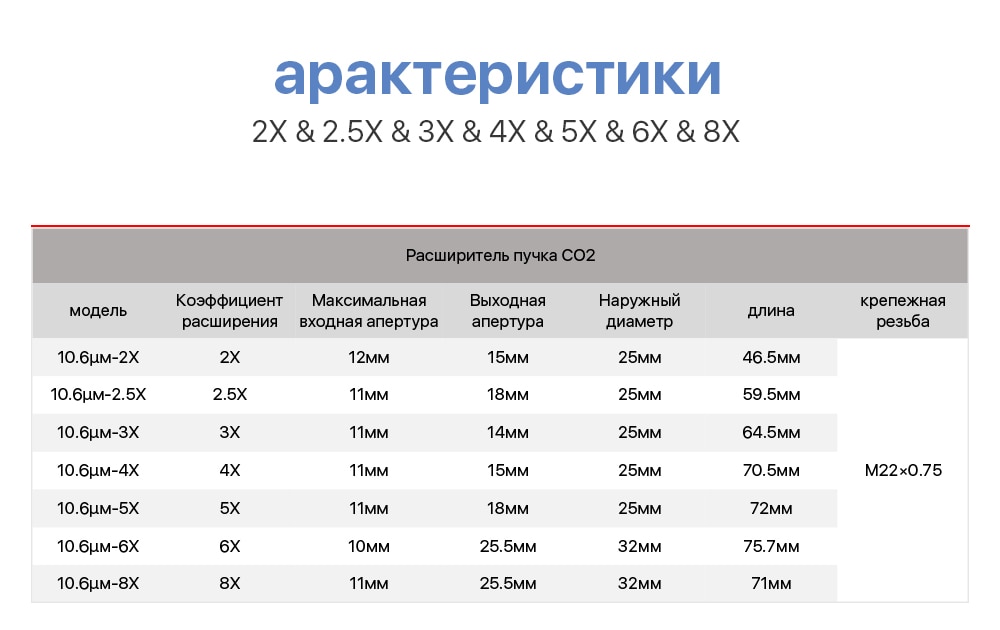

Что такое (Максимальная входная апертура)?



[halkru]

Что такое (Максимальная входная апертура)?

"Диаметр" луча.



[СаянЛазер]

"Диаметр" луча.

Диаметр точки из трубы 5.5мм в таблице она 11, и если поставить расширитель 4х или 5х число не получится больше зеркал сканатора....или я что то не так понимаю???



[halkru]

Диаметр точки из трубы 5.5мм

Это надо ещё как-то определить.

число не получится больше зеркал сканатора

Должен быть параметр - входная апертура скан головы, в неё и надо уложиться.



[Алекс_нов]

Со2 маркер

• lexus80
• 15 Апр 2019
• 1

Проба маркировки на бумаге

Со2 маркер

• lexus80
• 15 Апр 2019

Гравировка фанеры

Доброго времени суток - подскажите на какой конфигурации это сделанно ? у меня поле 210 луч блин толщиной в миллиметр - что мжете подсказать?



[halkru]

на какой конфигурации это сделанно ?

Скорее на излучателе с RF накачкой (не стеклянный).



[lexus80]

Это мои видео с моего самодельного станка. Трубка реси 90w. Линза с полем 145 мм. А вот расширитель лазерного пучка, не известно какой стоит. На нем нет маркировки, попал ко мне в руки случайно. Но вроде как на 2,5.



[TommyGun]

Я недавно собрал второй станок (первый fiber), труба у меня RF Synrad. Качество луча очень высокое. Фокусное 191 мм. Входная апертура сканатора -10мм. Сканатор HurryScan от ScanLab.
Конечно это не файбер по точке, но меня вполне устраивает. Сделаю снимки через микроскоп.
Кстати управляю и тем и другим станком от одного блока управления. Не одновременно, конечно.
