Выставление фокуса лазерного гравера
- Автор темы slavikma
- Дата начала
MaxiMarker
Профи
Китайцы предлагают ещё и нормальную модель автофокуса - с помощью точного датчика расстояния (Panasonic или Omron). Доплатите +400-500 долларов к вашему говно станку, и получите полноценный автофокус с кнопкой "autofocus". Уж куда удобнее (и точнее), чем совмещать "на глазок" мифические точки или линии.

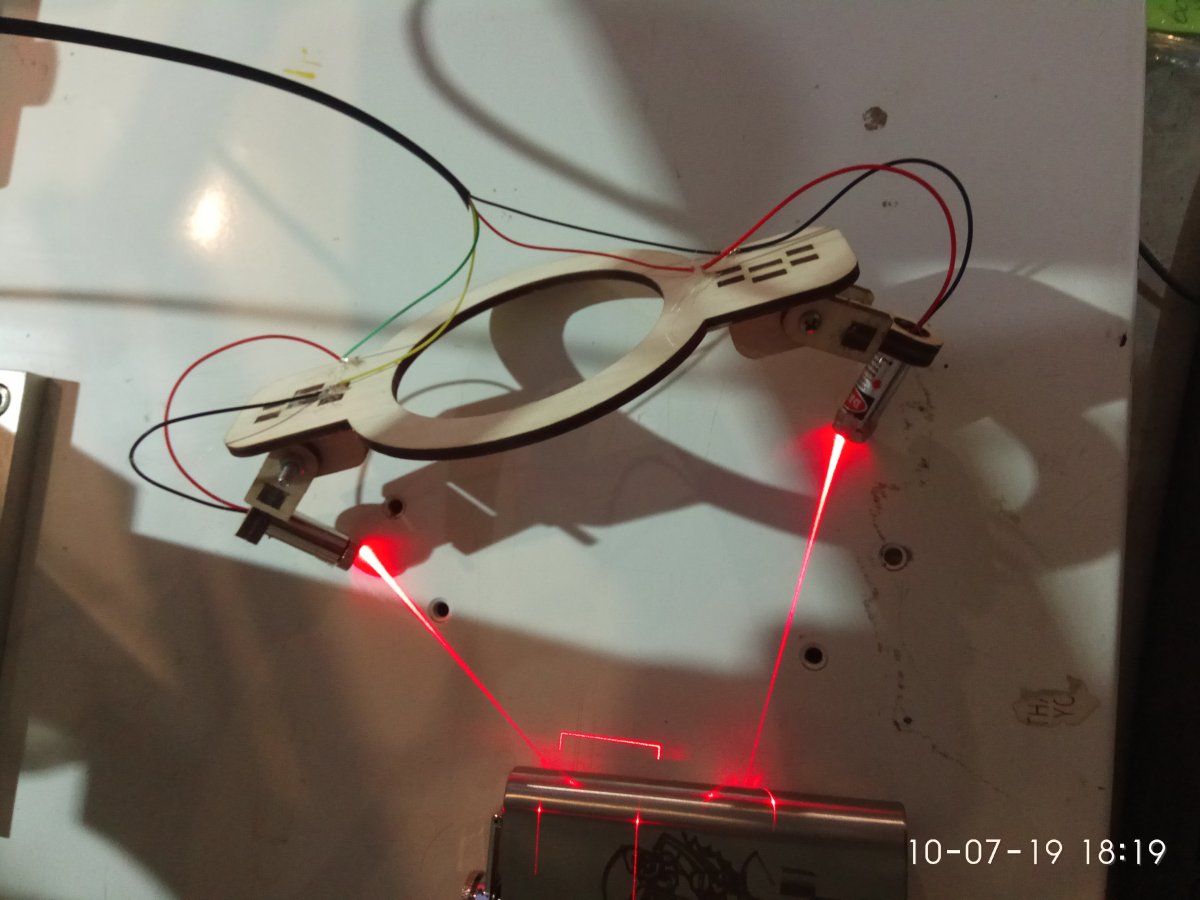

Я же не против автофокуса, только за. У меня на станке нет такой функции, поэтому и скользил такую приспособу.
igorzh
Активный участник
Какая милая вещь. Не попадалась на глаза. А какая-нибудь ссылка есть для ознакомления?
halkru
Константин
То-же очень интересно и еще момент по поводу датчика он только на металл реагирует или на все материалы?
halkru
Константин
Это может быть что-то из этой серии. На самом деле - это программно - аппаратный комплекс - добавка к контроллеру EzCad.
halkru
Константин
Отражающие.
shatrovmax
Активный участник
Так то да, но эти датчики нормально работают и сами по себе (только конфигурировать нужно на ПК в любом случае) добавить простейшую программу на той-же ардуине и моторизировать ось Z...
Главное НО - это их цена, от 250$? только за датчик (а если это панасоник или омрон вообще космос)...
Поэтому ставить их на бюджетного китайца на серой плате, как мне кажется, нецелесообразно.
Еще одно за для моей конструкции ))) а вообще мне кажется что то и попроще должно быть, например из робототехники (но это только мысли в слух)
shatrovmax
Активный участник
Есть и попроще, и ценой долларов в 10-20, но как всегда есть но))))
Точность от 1мм, расположение строго вертикально, возрастание погрешности от засветки и т.д.
Мой идеал, Омрон: наклон до 10 градусов, диапазон - 80-200мм, размер - немного больше спичечного коробка, стабильная точность 0.2мм, цена - 1200$
igorzh
Активный участник
При такой цене за Омрон совмещение двух лазерных точек кажется вершиной технологии

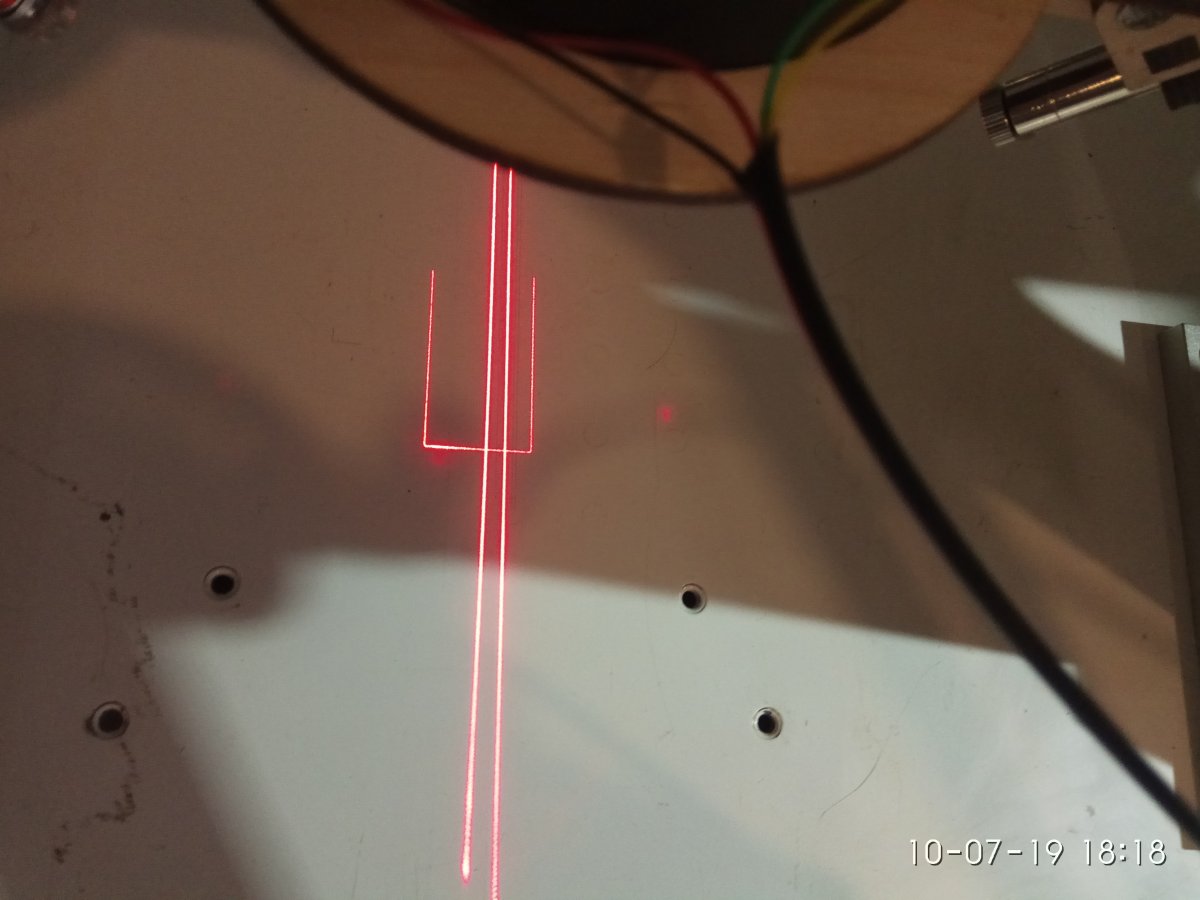

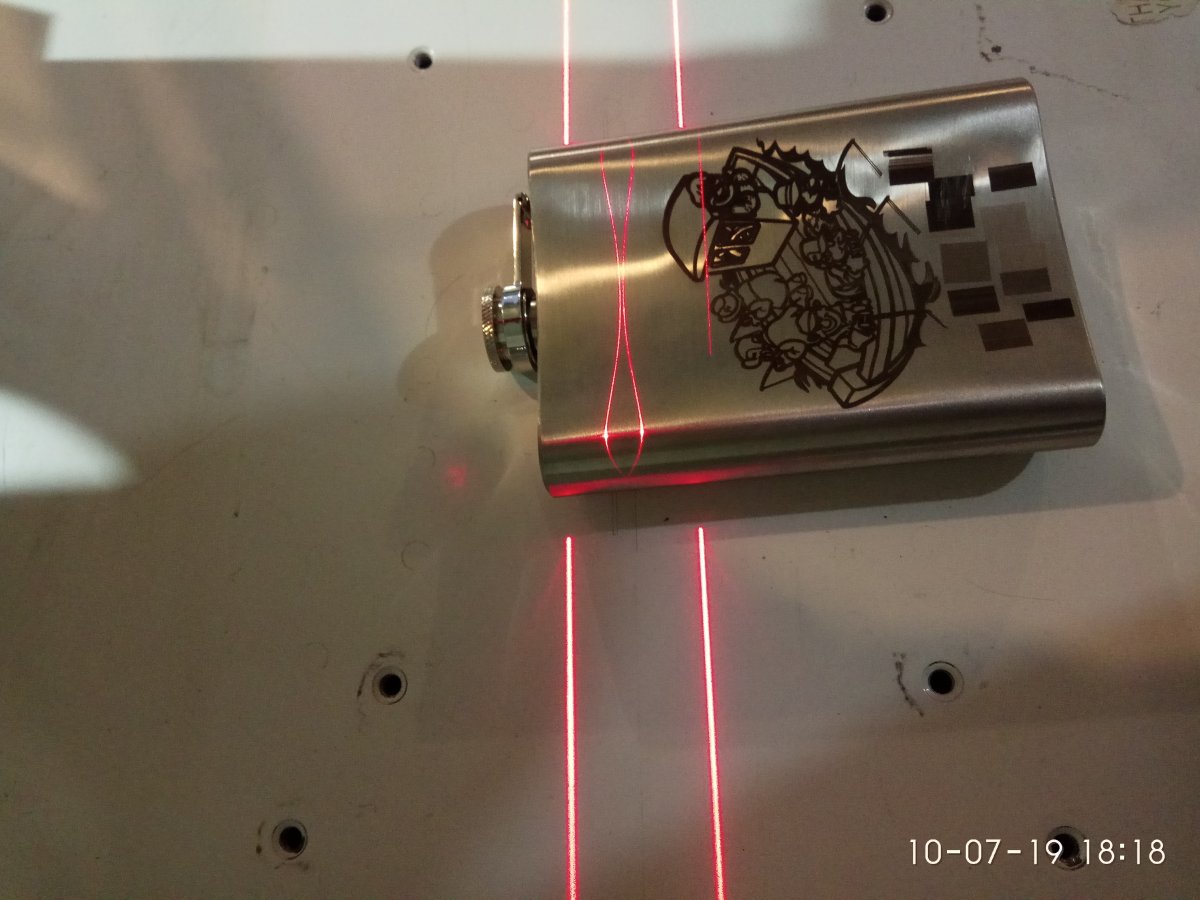

Я пока не очень понимаю - зачем переплачивать за сомнительные удобства. Тем более, что этот датчик тоже меряет лишь плоские поверхности. А у топикастера линии, которые позволяют фокусироваться на вогнутые в нужном месте, что есть плюс.
Я пока не очень понимаю - зачем переплачивать за сомнительные удобства. Тем более, что этот датчик тоже меряет лишь плоские поверхности. А у топикастера линии, которые позволяют фокусироваться на вогнутые в нужном месте, что есть плюс.
shatrovmax
Активный участник
Насколько я понял из спек - он меряет точку которую ты задаешь в конфиге находящуюся +-10 градусов от перпендикуляра линзы.
Т.е., настраиваешь его на точку пилотного луча и вперед.
Цена, это вопрос необходимости, я вот тоже покупал фрезы по дешевле, сейчас полностью перешел на бренд или ОЧЕНЬ проверенный Китай, ибо удобство и скорость стоят того, что б за это платить...
igorzh
Активный участник
Фрезы по текстолиту (печатные платы) не подскажите какие берете? Можно в личку.
shatrovmax
Активный участник
Я года полтора назад набрал б/у-шных кукуруз, китайские заводы продают когда они чуток подсаживаются, мне 100шт 1.5 и 2мм стали в ~15$, режу и карбон и текстолит пока еще и половины не умахал.
Брал здесь: https://item.taobao.com/item.htm?spm=a1z09.2.0.0.573a2e8dTeOEAK&id=522812644032&_u=v2pse6lheadc
shatrovmax
Активный участник

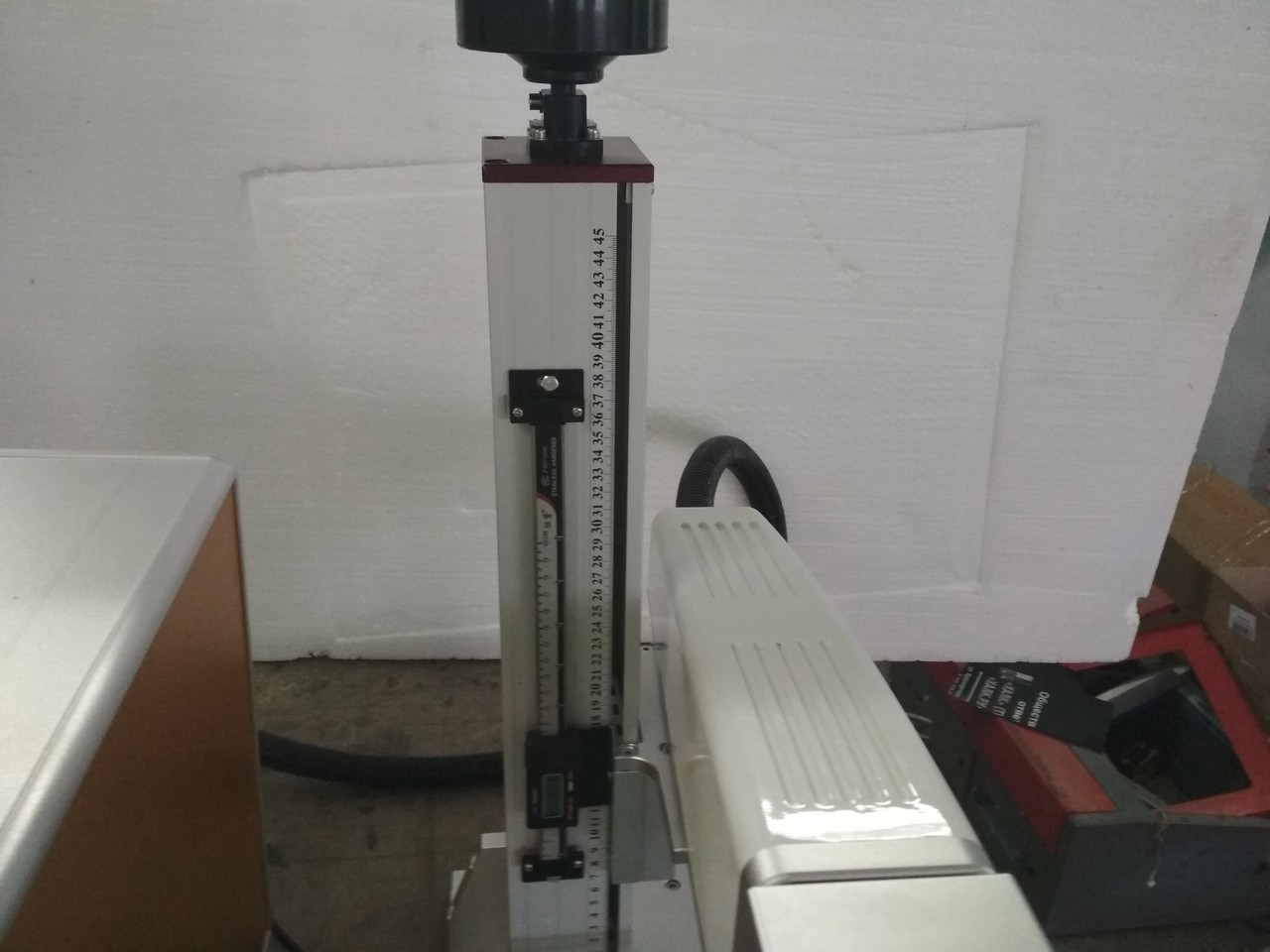

Есть у меня таких линеек, даже две)
Мне они не удобны т.к. очень часто гравирую на поворотке и нужно еще штангенрейсмас постоянно юзать...
