Выставление фокуса лазерного гравера
- Автор темы slavikma
- Дата начала
shatrovmax
Активный участник
А для чего суперточность на маркере?
Прошу не считать мой вопрос издёвкой, я сам за всякие ништяки для удобства, но 200 евро - моя жаба пока не может это переварить)
TommyGun
Активный участник
Там не то, чтобы суперточность...десятые доли мм отсчитывает. Но миллиметр туда-сюда меня бы не устроил, это уже влияет на результат. А учитывая толщину линий, каковые в таких лазерах и не бывают тоньше, так оно и будет. Впрочем для банальной маркировки на металле этого достаточно.
shatrovmax
Активный участник
А не подскажешь марку датчика?
TommyGun
Активный участник
Конечно. Panasonic HG-C1200
TommyGun
Активный участник
Так выглядит у меня:
Посмотреть медиа 2740
Посмотреть медиа 2740
TommyGun
Активный участник
Вопрос, наверное, что понимать под «местом гравировки». Диаметр луча лазера этого измерителя - 300 μm, плюс чуток на переотражения.
Так что если захочется измерить фокусное расстояние до дна углубления такого размера, то нет. ))
В остальных случаях он измерит и выдаст аналоговый сигнал. Выдаст в реальном времени, а менять фокусное расстояние уже будет ваша система.
В обычном варианте - должна быть моторизованная ось Z, в идеале - сканаторная голова 3D
TommyGun
Активный участник
Да, стоит отметить, что просто поставить этот датчик можно, даже никуда не подключая. Он будет показывать точное расстояние и можно эти данные использовать. Но для работы автофокуса и тп, нужно чтобы ваш контроллер имел аналогово-цифровой вход и соответственно в программе управление этим. Если у вас просто ezcad плата, оригинал или нет, этого недостаточно. JCZ продают такое дополнение, но мне сдается, что только с таким датчиком, именно на их видео я в свое время и подсмотрел модель.
halkru
Константин
Скорее правильные параметры корректировки размера скан головы.
Цифры 100 там быть не должно
Ilkin.S.N
Активный участник
Kent
Новый пользователь

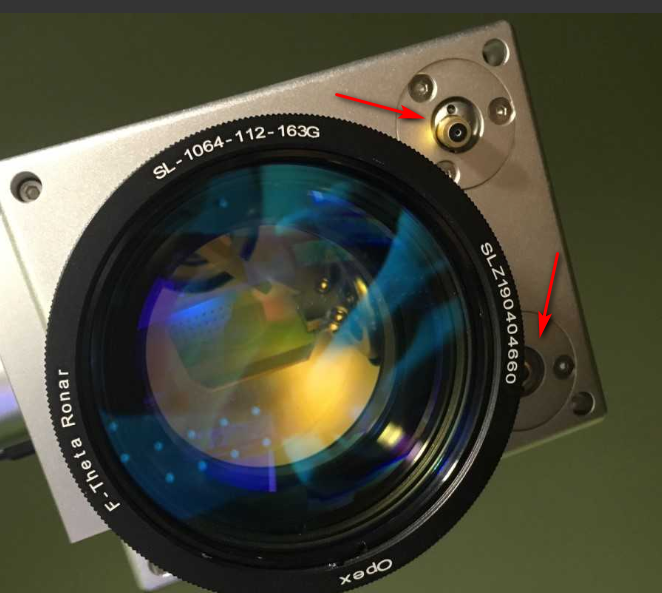

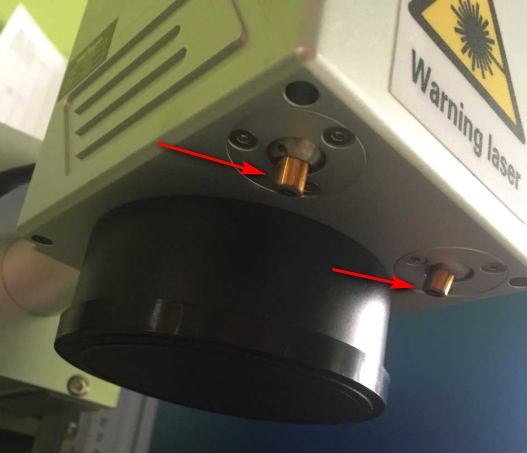

Скажите, а у меня на фото это случайно не для фокусировки лазеры?
Если нет, то что это?
Если да, то как пользоваться?
Я думал, что это как раз для подсвечивания области маркировки, но когда включаю подсветку - луч идёт из линзы.
Сигизмунд
Активный участник
это и есть для фокусного расстояния
Сигизмунд
Активный участник
мой лазер более старший такой фичи нет.. скорее всего в параметрах где настраиваются красные ( в моем случае один) лучи..и скорее всего нужно будет порт подрубить раз они не светятся ..все это в программе изкад (если ваш лазер на ней работает)
можно (нужно) продавца попросить настройки на лазер для фокусного расстояния или ждать кого знающий человек ответит)
MaxiMarker
Профи
Там на головке сверху кнопка, которая включает 2 лазерных диода - обычно при нажатии на неё диоды и включаются. Пробовали на неё нажимать ?
Спасибо вам за прекрасную идею. Как все просто, дешево и эффективно. Беру на "вооружение". Побольше бы таких людей, которые делятся своими новшествами, мыслями и идеями.
Посмотрел параметры датчика. Определяет расстояние только до 200 мм да и цена не стоит того, что бы его покупать. Кто покупает волоконник для сверхточных работ, то лучше уж сразу купить маркер со всеми наворотами.
Согласен с теми, кто писал, что такая высокая точность не имеет смысла, то бишь не зачем переплачивать, ведь допуски в фокусе относительно велики, которые особо, при визуальном просмотре, не влияют на качество гравировки, а потому нет смысла устанавливать датчик со столь высокой точностью, всё равно при установки его не рассчитаем точный фокус, а это значит, что он будет установлен с погрешностью в разнице от настоящего фокусного расстояния. Столь точные гаджеты - устройства нужно устанавливать также сверхточно, вплоть до микрона.
Вчера гравировал ложку, линза F430 мм. Перепад в фокусе составил плюс минус в обе стороны 5 мм, если не больше, - великолепно всё получилось. Все довольные и все смеются. Мне понравился больше всего самый простой способ - это совмещением лучей от двух светодиодиков. Дешево и относительно точно.
