Выставление фокуса лазерного гравера
- Автор темы slavikma
- Дата начала

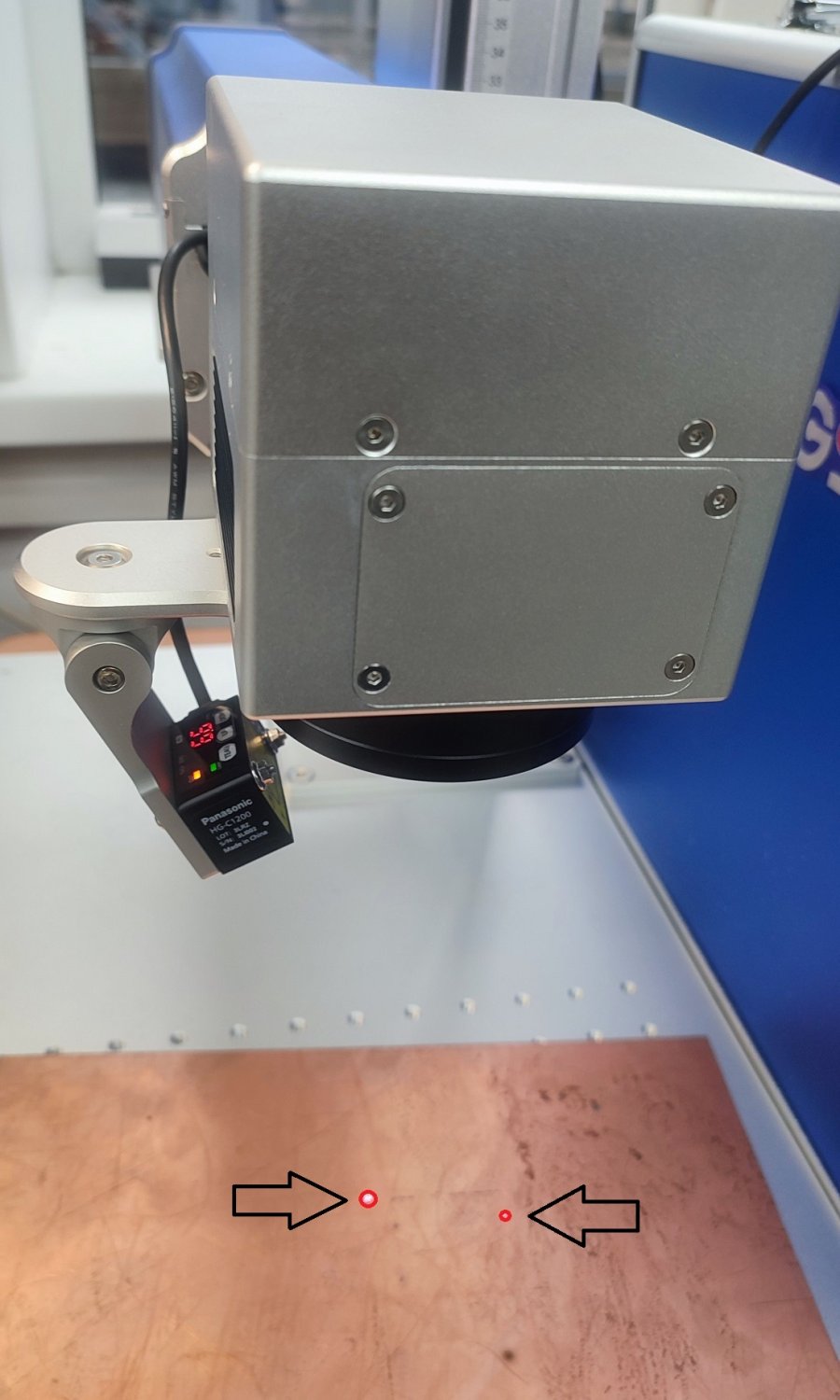

Лучи обвёл красным, иначе их не видно. В одну точку их ну никак не свести.
Слева точка с линзы, справа - от датчика.
Относительно чего показываются значения на датчике? Его нужно как-то обнулять или он настроен с завода? Куда он должен быть направлен? Сейчас мы его немного повернули, а то он светил еще на 5 см вправо.
Я впервые с таким сталкиваюсь, потому и спрашиваю.
Слева точка с линзы, справа - от датчика.
Относительно чего показываются значения на датчике? Его нужно как-то обнулять или он настроен с завода? Куда он должен быть направлен? Сейчас мы его немного повернули, а то он светил еще на 5 см вправо.
Я впервые с таким сталкиваюсь, потому и спрашиваю.
BiFoot
Активный участник

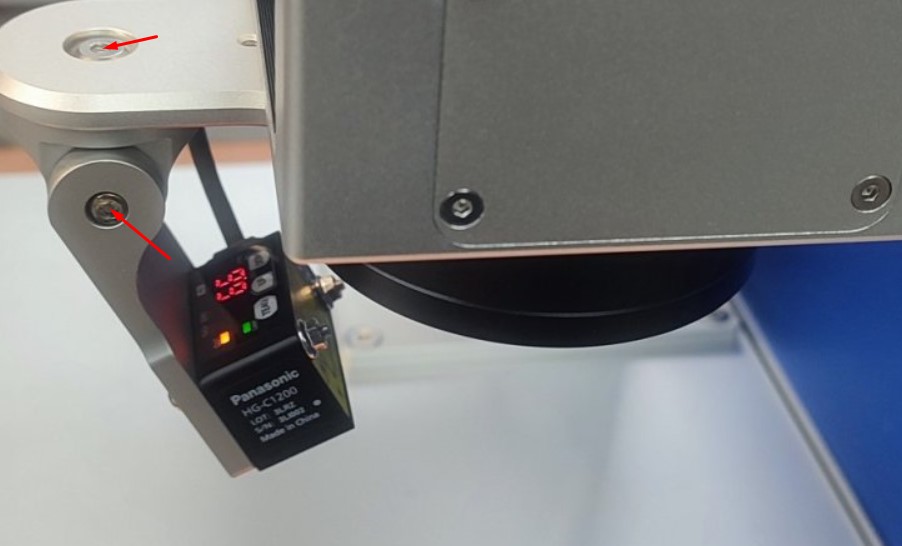

У вас система настроена на линзу с более длинным фокусном расстоянием. Похоже, на снимке линза с полем 70Х70, до того стояла линза с полем 150Х150 или 110Х110. Регулировка двумя винтами, указаны стрелками.
Аккуратно ослабить придерживая модуль, переместить луч к трассеру поближе, затянуть. Сначала один винт, потом другой. Система будет врать из-за наклона, поэтому замеренное значение фокусного расстояния будет несколько больше. Точным расстояние будет только если измерительный луч перпендикулярен столу.
Предложенный вам способ
Аккуратно ослабить придерживая модуль, переместить луч к трассеру поближе, затянуть. Сначала один винт, потом другой. Система будет врать из-за наклона, поэтому замеренное значение фокусного расстояния будет несколько больше. Точным расстояние будет только если измерительный луч перпендикулярен столу.
Предложенный вам способ
будет наиболее оптимальным. А систему поставьте параллельно лучу гравера. Фокус будет показываться точно, что важно если вы расфокисировку используете. Положили под датчик, выставили фокус, переложили под лазер. дело нескольких секунд.
Как регулировать положение датчика было сразу понятно, мы же его уже перемещали. Линза стоит 110x110. Не понятно, от какого значения на датчике отталкиваться? Он должен показывать 0, когда система в фокусе? Как добиться точного фокуса? Что должен показывать датчик? Всё вопросы в этом, а не как его перемещать. Мне кажется, что датчик для автофокуса, и его нужно выставить более точно.
Я думал, что он настронен и выставлен с завода, но уж больно далеко светил луч.
BiFoot
Активный участник
Отталкиваться можно если ось измерения перпендикулярна столу. Как у вас, то уже замер неверные показания дает. Можно ввести коэффициент искажения, который углом определяется, но это корячится с программным обеспечением. А так, ставите примерно в фокус, рисуете круг или квадрат в Ezcad, можете заштриховать, можете не штриховать, ставите на бесконечный цикл включаете лазер и по максимальной искре находите фокус. Запоминаете что написано на индикаторе. Все. Кладете объект на стол, наводите на место гравировки пятно от вашего гаджета, крутите фокус пока не появится запомненная цифра на табло, переносите объект под трассерный луч включаете F2, корректируете объект под зону гравировки, гравируете. С вашим приспособлением можно научиться более менее точно определять текущий фокус, а смысл? Это полный аналог двух сходящихся лучей, где фокус определяется схождением двух лучей в точку, только более сложный и с цифровой индикацией. По искре можно настраивать на большой мощности и на малой. На малой чуть посложней, но зато точнее.
В общем поэкспериментировали с этим датчиком, ни на что он не влияет, похоже, что используется как указатель, хотя это какое-то дорогое решения для такой задачи. У лазера есть физическая кнопка установки фокуса, он сам как-то подстраивается, и не важно куда светит тот датчик, т. е. фокус он ловит как-то по другому.
Остался вопрос, как показать оператору маркера, где находится центр луча, т. к. светодиодных указателей этого центра там не предусмотрено.
У нас есть Минимаркер от Лазерного Центра, там есть указатели типа крест и квадрат. Здесь этого нет, видимо придётся как-то программно сначала показывать небольшие объекты (тот же квадрат), по ним настраиваться, а потом уже маркировать нужным файлом маркировки.
Остался вопрос, как показать оператору маркера, где находится центр луча, т. к. светодиодных указателей этого центра там не предусмотрено.
У нас есть Минимаркер от Лазерного Центра, там есть указатели типа крест и квадрат. Здесь этого нет, видимо придётся как-то программно сначала показывать небольшие объекты (тот же квадрат), по ним настраиваться, а потом уже маркировать нужным файлом маркировки.
