Вроде все логично, выход оптопары DSP подтянут к +5, когда подключаете "прямо" он "коротит" через вход оптопары ВБП
Подключение блока питания к DSP системе упраления
- Автор темы Pahan
- Дата начала
Вроде все логично, выход оптопары DSP подтянут к +5, когда подключаете "прямо" он "коротит" через вход оптопары ВБП
Пробовал. Не помогает.
))
естественно все было так сделано !!!
К сожалению осциллографа нет. Проверить могу только мультиметром . Но он не чего не показывает. Т.е. показывает только высокий уровень на DIR и PWM и все. Эти показания абсолютно не как не изменяются при нажатии кнопки PULSE.
halkru
Константин
PWM он сыпет всегда, поэтому от Pulse не зависит, только если на слои разную мощность поставить и послать на выполнение задание..
Да, уж.. тогда по порядку исключить все что мешает ..., например
4 IN—9 Open-cover protection signal input, corresponding to D4 - сигнал открытой крышки - проверьте есть - ли контроль программой, соответственно снять его (контроль) или подать сигнал о закрытой крышке.
А движение координатный стол отрабатывает?
Да, уж.. тогда по порядку исключить все что мешает ..., например
4 IN—9 Open-cover protection signal input, corresponding to D4 - сигнал открытой крышки - проверьте есть - ли контроль программой, соответственно снять его (контроль) или подать сигнал о закрытой крышке.
А движение координатный стол отрабатывает?
Контакт "IN" я повесил на землю. Это сигнал от датчика ОЖ лазера.
С движением все в порядке.
halkru
Константин
В TL-301 крышка контролируется из самой "башки"
If the cursor selects “Open-cover protection”, press “Enter” key to go to the open-cover protection setting interface. If the setting interface displays “Open”, it means that it is in enable mode now. If the setting interface displays “Close”, it means it is in disable mode now.
Надо перевести контроль в "Close"
If the cursor selects “Open-cover protection”, press “Enter” key to go to the open-cover protection setting interface. If the setting interface displays “Open”, it means that it is in enable mode now. If the setting interface displays “Close”, it means it is in disable mode now.
Надо перевести контроль в "Close"
halkru
Константин
Здесь надо определиться, что не работает
1. Согласование с ВБП
2. В принципе не выдается сигнал laser switch с блока управления
Сначала решить п.2 потом п.1
halkru
Константин
Честно говоря не ясно зачем это вам.. для TL-201 решалось программно в настройках осей.
У меня так было на старой системе управления.
Ось У легкая, стоит один ШД.
Т.к. на оси Х стоит два двигателя, я бы не хотел ее использовать в качестве быстрой оси.
Да и вытяжка сдела так, что удобней гравировать осью У.

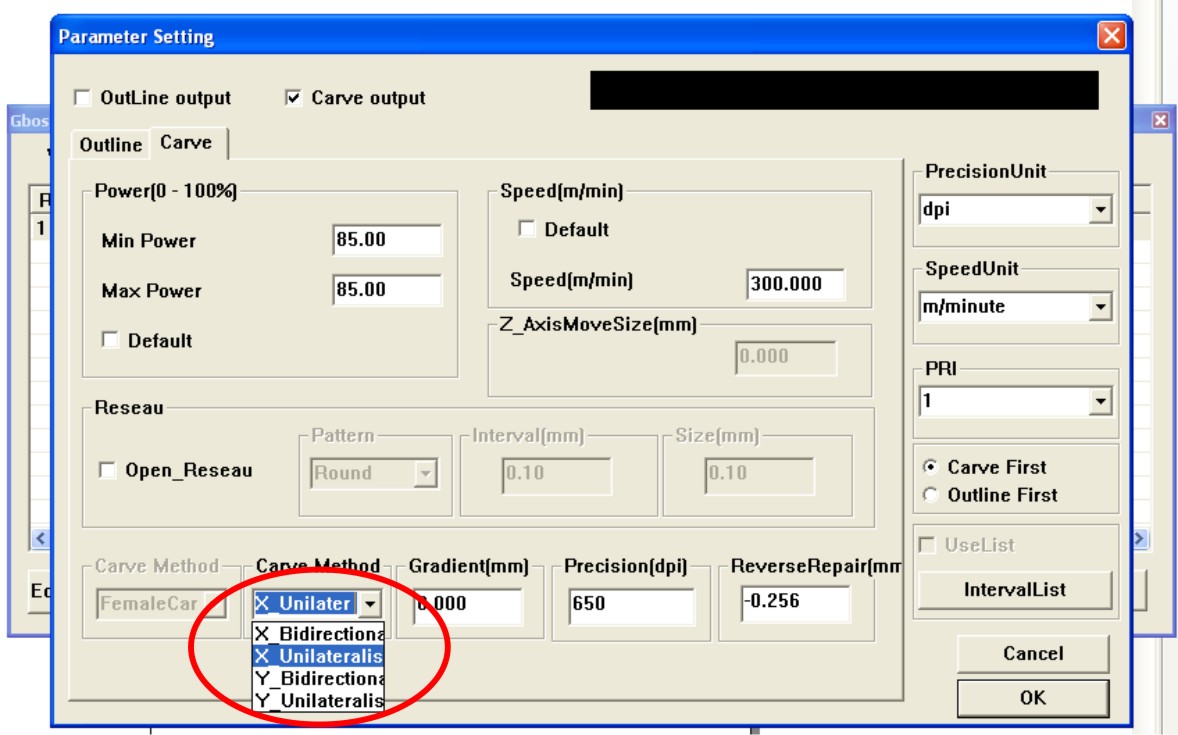

А какие параметры нужно менять? (допустим для TL-201)
Все получилось!
Контакт открытой крыши посадил на землю. Появились изменения в напряжении при нажатии кнопки Pulse. Но лазер не включался. Уменьшил сопротивление на оптопаре ВБП. Все заработало.
Я так понимаю что это нужно делать при каждом отправлении задания на обработку?!
А нет ли решения более постоянного?
