Делюсь опытом Dag-tools and волоконник raycus, 30w
- Автор темы Dag-tools
- Дата начала
-
- Теги
- гравер лазер оптиковолоконный
Самвел
Участник
Что то я не вижу в продаже линзу 100х100 !!! есть только 110х110 .. или это одно это же ?
Самвел
Участник
Значит можно брать Линзу F160-110х110 ? Я хочу заменить её на линзу которая у меня стоит F290-200х200 . Говорят, что если меньше поля тем лучше гравировать мелкие детали, и много что другое делает. Это правда? Я просто не знаю новичок в этом.
BiFoot
Активный участник
Выше по теме уже приводил таблицу параметров линз, там и размер сфокусированного пятна есть. Если у 112 он 0,03мм, то у 200 уже 0,05. Выжигали линзой на солнце? Чем меньше пятно, тем лучше жжет, а у каждой линзы свой предельный размер пятна. Энергия распределяется по площади пятна. Чем меньше площадь, тем больше энергия на единицу площади.
Нужно иметь минимум две линзы, f290 и f160 подойдет под большинство задач. Но выполнят их можно по-разному. У меня основная линза f290, и с золотом тоже с ней работаю, размеры пятна позволяют качественно нанести текст высотой хоть 0,5мм, ошибки фокусировки прощает, на нержавейке черную гравировку получить легко. f160 использую только для "силовой" гравировки пломбиров и пр.
Самвел
Участник
Спасибо за информацию , Сегодня же заказал линзу f160 (110*110 мм), у этого же продавца у кого купил станок . Вот только не знаю как настройки выставить для этой линзы , у меня настройки только по линце f290.. Может у кого есть пример настройки для f160 (110*110 мм) скиньте мне пожалуйста ..
BiFoot
Активный участник
Не может. Скидывать бесполезно, для каждой линзы нужно индивидуально искажения настраивать для конкретного сканатора. Если у вас не что то точное или геометрические искажения не принципиальны, то можно не настраивать. Но, лучше настроить. Это не сложно, но некоторое время занимает. Под линзу, что вам прислали со станком, продавец должен был сделать настройки. Прежде, чем будете настраивать на другую линзу, сначала запишите и сохраните настройки под старую, что бы потом под нее заново не настраиваться. Алгоритм простой, маркируете квадрат определенного размера, и проверяете размеры. Для этого лучше брать цветную бумагу, на ней будет пропадать краска там, где маркируется. Мощность большую лучше не давать, только чтобы след остался, а то и бумагу можно прожечь.
Яндекс — поиск по видео
Самвел
Участник

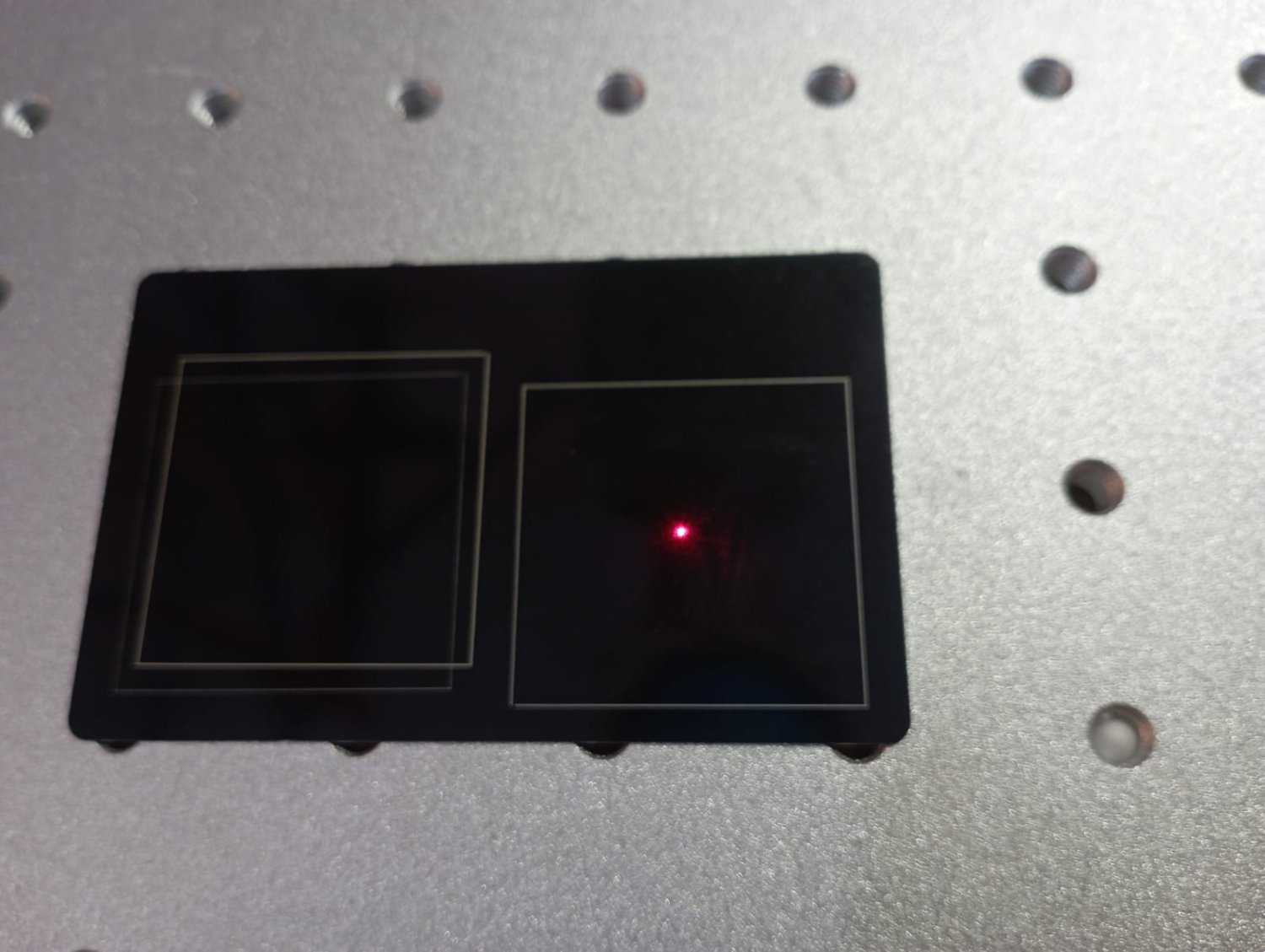

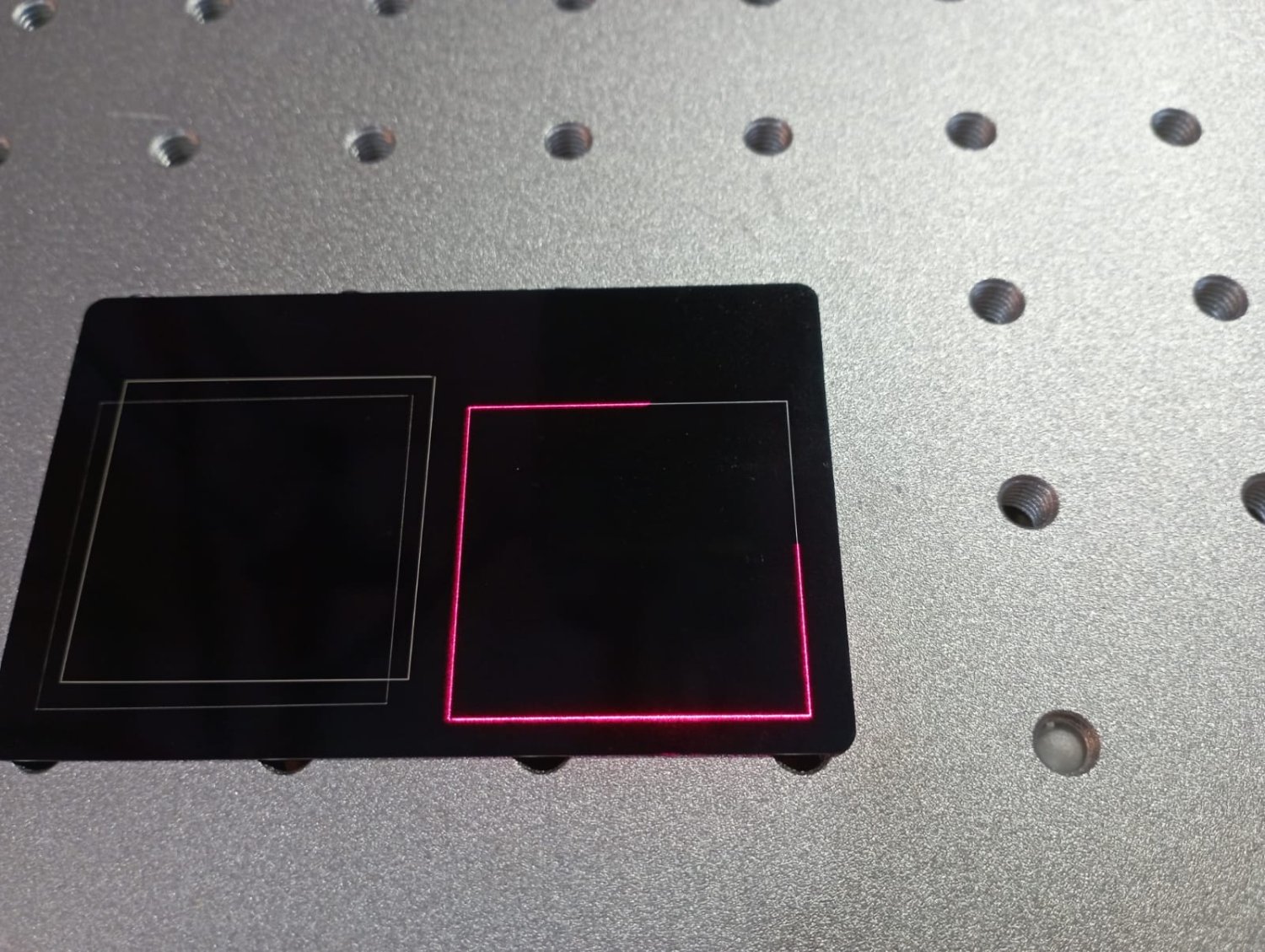

Хорошо спасибо я Вас понял .. Линза которая пришла со станком дам была флешка и все были настройки четкие под линзу f290-200х200 . И проверил на черной визитке, квадрат маркирует и смещения луча ровные .. высылаю результат .Не может. Скидывать бесполезно, для каждой линзы нужно индивидуально искажения настраивать для конкретного сканатора. Если у вас не что то точное или геометрические искажения не принципиальны, то можно не настраивать. Но, лучше настроить. Это не сложно, но некоторое время занимает. Под линзу, что вам прислали со станком, продавец должен был сделать настройки. Прежде, чем будете настраивать на другую линзу, сначала запишите и сохраните настройки под старую, что бы потом под нее заново не настраиваться. Алгоритм простой, маркируете квадрат определенного размера, и проверяете размеры. Для этого лучше брать цветную бумагу, на ней будет пропадать краска там, где маркируется. Мощность большую лучше не давать, только чтобы след остался, а то и бумагу можно прожечь.
Он делает как то уж очень лапотно. Я, когда калибровал просто вписывал получившийся размер, а коэффициент считала прога. Несколько замеров, и калибровка закончена. Но уже не помню как именно.Яндекс — поиск по видео
yandex.ru
Вложения
BiFoot
Активный участник

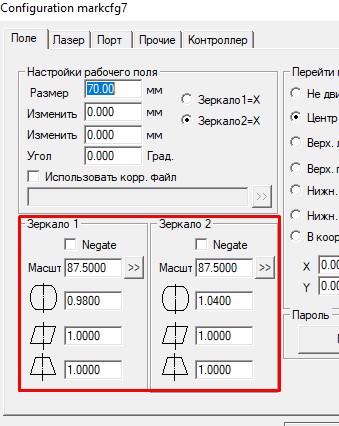

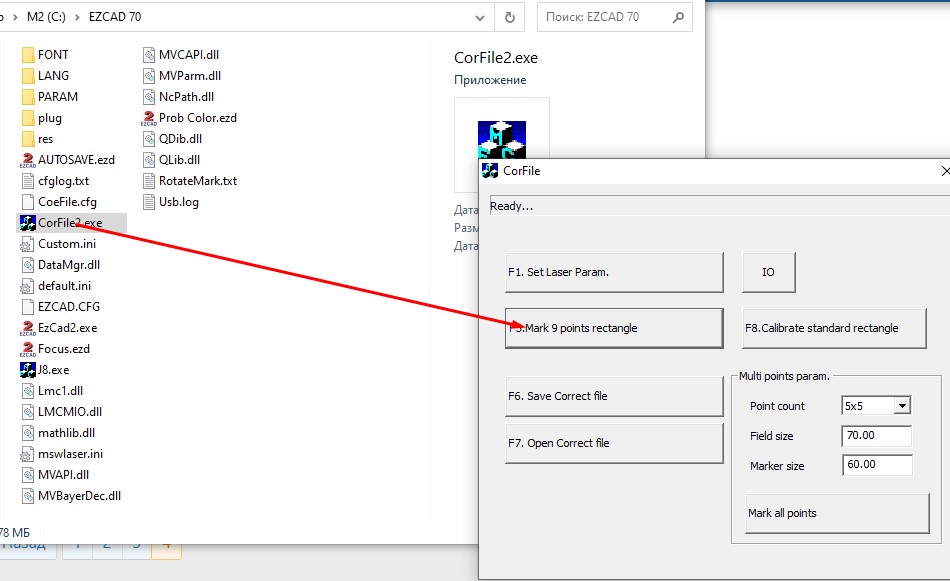

По F3 настройки в программе. Первое что появляется.

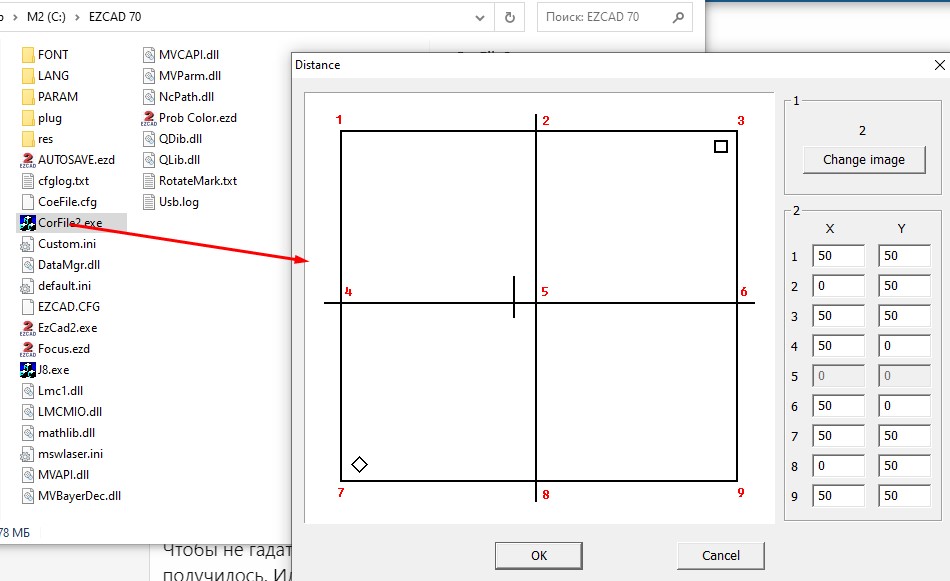

Чтобы не гадать сколько вводить, просто посчитайте коэффициент искажения поделив на калькуляторе то что должно быть на то, что получилось. Или наоборот, там по ходу видно будет. В общем, несложно, но муторно. Бочка - отношение по стороне и середине, параллелограмм - диагонали, трапеция - стороны. Кажется так. Одно зеркало по вертикали, второе по горизонтали.
Чтобы не гадать сколько вводить, просто посчитайте коэффициент искажения поделив на калькуляторе то что должно быть на то, что получилось. Или наоборот, там по ходу видно будет. В общем, несложно, но муторно. Бочка - отношение по стороне и середине, параллелограмм - диагонали, трапеция - стороны. Кажется так. Одно зеркало по вертикали, второе по горизонтали.
Мощность станка какая?
https://www.youtube.com/@LaserEverything/videos Я этого парню смотрю, а не Егора, тем более я на LB перешел.
BiFoot
Активный участник
Егор денег очень хочет. А чего то действительно интересного у него мало, хотя, еще в самом начале и попадалось у него что то полезное понемногу, теперь вообще ради продаж своей обучалки вообще ничего конкртного не дает.
https://www.youtube.com/@rogerwebb9600/videos
Тут есть серия интересных роликов по волоконникам, нужно ниже спуститься.
https://www.youtube.com/@jefferyj/videos
Тут есть интересное.
https://www.youtube.com/@Gistroy3D/videos
Уроки Lighburn
Для роликов на английском можно включить субтитры и перевод субтитров на русский.
Да ладно б бабки, но у него низкий уровень владения ПО. Не, я ему благодарен, он дал старт, но сейчас там и правда делать нечего.Егор денег очень хочет. А чего то действительно интересного у него мало, хотя, еще в самом начале и попадалось у него что то полезное понемногу, теперь вообще ради продаж своей обучалки вообще ничего конкртного не дает.
https://www.youtube.com/@rogerwebb9600/videos
Тут есть серия интересных роликов по волоконникам, нужно ниже спуститься.
https://www.youtube.com/@jefferyj/videos
Тут есть интересное.
Интересные эксперименты.
https://www.youtube.com/@Gistroy3D/videos
Уроки Lighburn
Для роликов на английском можно включить субтитры и перевод субтитров на русский.
Гистрой по CO2, а LaserEverything уже по волоконным лазерам, плюс там настройка и калибровка волоконников.
Тогда уж Деревяшкина включить, он хоть научит пользоваться корелом).
На досуге гляну что там за видео.
Самвел
Участник
У меня лазер Raycus 30Q на 30 ватт.
Самвел
Участник
Спасибо за ссылки!!! Да этот Егор барыга еще тот! Если купил аппарат не у него он не отвечает.. Купит лазер+линзы у китайцев у перепродает на 50% больше. В ютубе только болтает и больше плачет чтоб ему на банер скинули для камеры-расходные материалы-макеты. Все эти макеты в интернете есть пропускаешь их через фотошоп и все готова.Егор денег очень хочет. А чего то действительно интересного у него мало, хотя, еще в самом начале и попадалось у него что то полезное понемногу, теперь вообще ради продаж своей обучалки вообще ничего конкртного не дает.
https://www.youtube.com/@rogerwebb9600/videos
Тут есть серия интересных роликов по волоконникам, нужно ниже спуститься.
https://www.youtube.com/@jefferyj/videos
Тут есть интересное.
Интересные эксперименты.
https://www.youtube.com/@Gistroy3D/videos
Уроки Lighburn
Для роликов на английском можно включить субтитры и перевод субтитров на русский.
BiFoot
Активный участник
Моделей в сети полно, что 2D, что 3D. Руками немного подправить, и пользоваться можно. Не знаю, что там в обучалке, однако, если лишь чуть более расширенная версия того, что выложено, то смысла большого не вижу. Тем более, что Егор сам в теме плавает изрядно, просто опыта немного подкопил, чему у кого то научится, потом бежит другим рассказывать.
https://pikabu.ru/series/vdarim_lazerom_po_metallu_gramotno_13948
Интересно было, только автора забанили, я даже не понял за что. Но, материал остался.
https://pikabu.ru/series/vdarim_lazerom_po_metallu_gramotno_13948
Интересно было, только автора забанили, я даже не понял за что. Но, материал остался.
На самом деле не так много, если прям хороших. Большинство же его базы это банальный ретрейсинг. Причем не всегда хороший скорее всего. Хорошие модели платные, я блин облизываюсь на одну, но там цена 100 баксов минимум, а хочется чисто себе).
Да, я видел посты на пикабу, только обрадывался, а его оказывается забанили.
Ps Ну кстати, переплата не такая уж и большая, я у него брал станок. Да и новый наверное у него буду брать если потребуется.
