Я у Wic спрашивал. У меня на райкусе 30 просто 100 основная линза, а 200 вспомогательная.
Делюсь опытом Dag-tools and волоконник raycus, 30w
- Автор темы Dag-tools
- Дата начала
-
- Теги
- гравер лазер оптиковолоконный
BiFoot
Активный участник
Картинку можно?
Чот интернет барахлит, вот нечто подобное.
Ну там простенькое все, половина вообще для СО2.
Вложения
BiFoot
Активный участник
Надо искать как ч/б клипарт. Категория - оружейный орнамент. Что то похоже, кажется, у меня было.
https://ru.freepik.com/vectors/орнамент-черно-белый
Есть орнаменты похожие по типажу
Там формат замороченный, сконвертировать можно https://convertio.co/ru/avif-jpg/
Бесшовная текстура, такой можно заполнять любую площадь за счет размножения.
Тут что то взять можно.
https://vk.com/album-176253099_264594105
https://www.vectorstock.com/free-vectors/black-and-white-vectors
https://www.pngwing.com/ru/free-png-zixyh
https://abrakadabra.fun/43692-cherno-belyj-ornament-iz-metalla.html
Тут лишь как пример готовой работы, не скачать.
https://ru.freepik.com/vectors/орнамент-черно-белый
Есть орнаменты похожие по типажу
Там формат замороченный, сконвертировать можно https://convertio.co/ru/avif-jpg/Бесшовная текстура, такой можно заполнять любую площадь за счет размножения.
Тут что то взять можно.
https://vk.com/album-176253099_264594105
https://www.vectorstock.com/free-vectors/black-and-white-vectors
https://www.pngwing.com/ru/free-png-zixyh
https://abrakadabra.fun/43692-cherno-belyj-ornament-iz-metalla.html
Тут лишь как пример готовой работы, не скачать.
Ой не, я не из вашей деревни). Открываешь люстрой и делаешь паттерн в 2 клика. Дамаск, если память не изменяет, поинтереснее немного, но вот именно завитушки классические, оружейные, да еще и отрисованных именно для гравировки не найти. А брать PNG, потом надо еще кисти поискать, такое себе. В тех, что есть штрихи для придания псевдообъема слишком частые. У меня есть неплохая заготовка по которой можно сделать работу, но увы, нет знакомого, которой в илюстраторе умеет рисовать. Тем более все равно это будет жалка подделка.
У меня тоже райкус 30вт.
А можно настройки скинуть? Черный на стали глянец могу делать, а вот матовый что-то не очень смотрится. Под золото особо не пробовал на 200, но тоже интересно. Хз, мне 200 линза райкусе что-то не особо нравится.
Вы про матрицу цветов побежалости? Во вложении, но не подробная. А для f160 у вас есть?
halkru
Константин
От лица администрации форума выражаю большую благодарность юзеру BiFoot за активное участие в жизни форума и массу полезных ссылок !
BiFoot
Активный участник

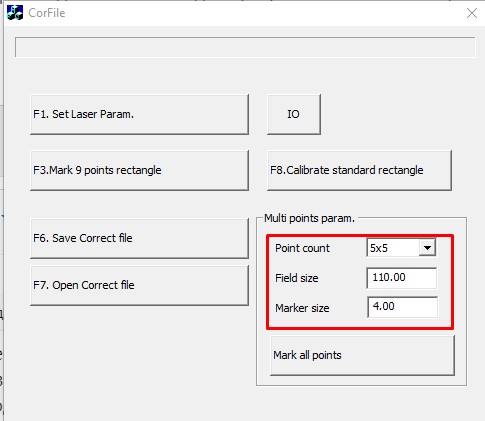

Уже много раз повторено, что не существует единой настройки, каждую линзу следует настраивать исключительно индивидуально. Даже если у вас имеются две одинаковые линзы, то вы должны сделать настройки на каждую линзу отдельно. В паке программы есть файл CorFile2.exe, запустите его при подключенном и работающем маркировщике. До этого запаситесь набором цветной бумаги из канцелярского магазина. Большую мощность устанавливать не надо, лазер уберет с бумаги краску где пройдет луч.
Настраивает программу на вашу линзу.
Нужно ввести размер поля.

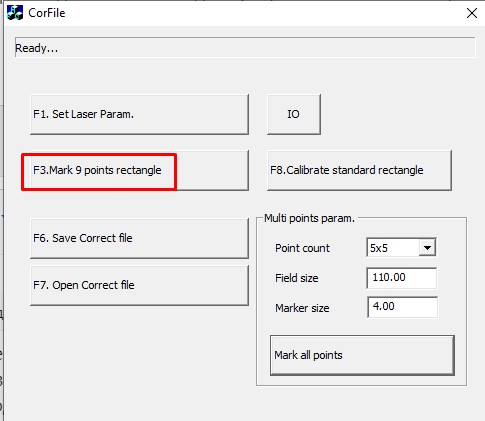

Запускаете маркировку
Должен получиться следующий результат на бумаге

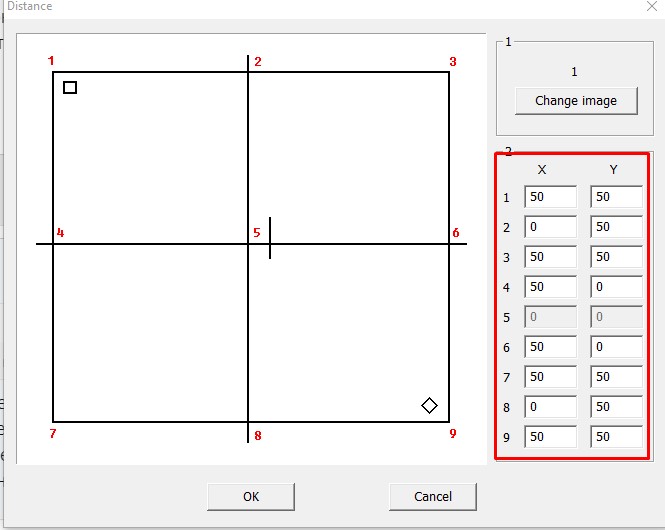

Справа в таблице координаты точек, туда надо вписать замеренные координаты и повторить. Программа должна скорректировать рисунок.
Не помню, но для полученных координат надо использовать еще и знаки. Но это неточно.

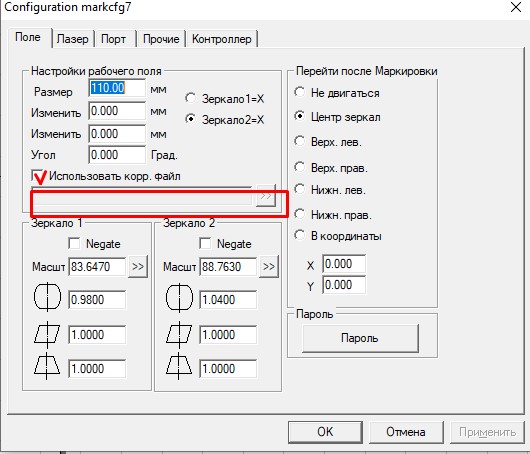

Полученные данные сохранить в файл, а файл загрузить в настройки в программе через F3
В итоге получите коэффициенты коррекции для вашей линзы.
Если что напутал, прошу отнестись снисходительно, давно я это делал, подзабыл.
Да, координаты надо вводить не по рисунку, а по реальным осям стола.
Самвел
Участник
Отлично то что мне надо .. спасибо !!!
Я про черный цвет и золото.
На f160 у Егора есть видео с райкусом, я 80 скорость, 20 мощность, толщина линии 0.1.
Золото 60-40 и толщина линий 0.01.
Я бы скинул, но у меня LB))
Самвел
Участник
Привет всем , посмотрите эту ссылку на форуме нужна мне помощь-- https://halkru.com/forum/threads/4217/post-31938
Подскажите пожалуйста, пришел райкус qs30 с линзой f160. Никак не могу добиться нормальной черной гравировки. Вот прочел ваше сообщение. Действительно черный на много легче получить при 290 линзе ?
Да, так и есть. F160 - для глубокой гравировки. В расфокусе разве что можно черый получить. Я имею в виду без шершавости. Но может кто другое скажет, я эту линзу редко использую.
Отлично, спасибо большое. Заказываю линзу)
Цветом с 290 линзой получается ? Или не очень ?
BiFoot
Активный участник
Может пригодиться. Параметры для гравировки
https://db.lasereverything.net/scripts/settings.php?f124
https://db.lasereverything.net/files/setting_libraries/index.php
https://vk.com/doc510704233_670897076?hash=vm2uo7TOO33R5L162SkGX9ps06RirFXfzD9wFA9q8tD
Есть конвертер параметров для разных мощностей и линз. https://github.com/shark92651/LaserParamsConverter Сама программа есть по предудщим ссылкам для скачивания.
https://db.lasereverything.net/scripts/settings.php?f124
https://db.lasereverything.net/files/setting_libraries/index.php
https://vk.com/doc510704233_670897076?hash=vm2uo7TOO33R5L162SkGX9ps06RirFXfzD9wFA9q8tD
Есть конвертер параметров для разных мощностей и линз. https://github.com/shark92651/LaserParamsConverter Сама программа есть по предудщим ссылкам для скачивания.
