Автоматизированный рабочий стол

[igorzh]

Я имел ввиду сопряжение маркировки. Например, если надо гравировать большую рамку. Сам стол можно сделать крайне точным, с точки зрения механики.



[MaxiMarker]

Всем, кто мечтает о моторизованном координатном столе и работе с ним в среде EzCad2, я бы сначала рекомендовал собрать такой из "говна и палок". Далее попытайтесь понять, как его настроить и как работает плагин для работы с ним...
Если вас всё устроит, в том числе и тестовые маркировки, то можно уже задуматься о приобретении качественного устройства.



[7ergey]

MaxiMarker Именно так. Хотя бы потестить по оси Х.



[halkru]

Сопряжения деталей сборки? Вроде люди не жалуются!

Скорее имеется ввиду сопряжение элементов одного рисунка. О линейках, соответственно то-же большой вопрос



[lacoste]

Вектор на большой площади она гравирует ведь нет? Стыки до 0.05мм допустимы.


Отправлено с моего iPhone используя Tapatalk



[Dag-tools]

Далее попытайтесь понять, как его настроить и как работает плагин для работы с ним...

А где бы его посмотреть этот плагин?



[7ergey]

Качество оптики. Например, имеем линзу с полем 300*300. Настраиваем гравировку по вектору идеального квадрата 27*27 см. Добиваемся через настройки искажений, максимально прямых четырех сторон, отсутствия ромба и трапеции. Получилось? Мы довольны собой. А затем при этих настройках гравируем квадрат 20*20 см. И к нашему удивлению, прямых линий уже нет. Либо выпуклая, либо вогнутая бочка. И при стыковках фрагментов на моторизированном столе имеем гарантированный брак. Из за разрывов или наползаний фрагментов друг на друга. Не на сантиметры конечно, а в миллиметрах, но общая картина бросается в глаза.



[lacoste]

Есть другие хорошие линзы, к примеру 140х140 можно с ним, проблема не в этом.


Отправлено с моего iPhone используя Tapatalk



[Dag-tools]

Качество оптики. Например, имеем линзу с полем 300*300. Настраиваем гравировку по вектору идеального квадрата 27*27 см. Добиваемся через настройки искажений, максимально прямых четырех сторон, отсутствия ромба и трапеции. Получилось? Мы довольны собой. А затем при этих настройках гравируем квадрат 20*20 см. И к нашему удивлению, прямых линий уже нет. Либо выпуклая, либо вогнутая бочка. И при стыковках фрагментов на моторизированном столе имеем гарантированный брак. Из за разрывов или наползаний фрагментов друг на друга. Не на сантиметры конечно, а в миллиметрах, но общая картина бросается в глаза.

Да, про линзу 300х300 и я наслышан, более того и на себе пришлось испытать.



[Dag-tools]

Есть другие хорошие линзы, к примеру 140х140 можно с ним, проблема не в этом.


Отправлено с моего iPhone используя Tapatalk

во-во



[halkru]

Есть другие хорошие линзы, к примеру 140х140 можно с ним, проблема не в этом.

Меньше линза - больше стыковок. И, проблема как раз в этом, юстируете на глаз и точнее этого не получите.



[halkru]

Но пока в раздумьях... и ручками двигаю.

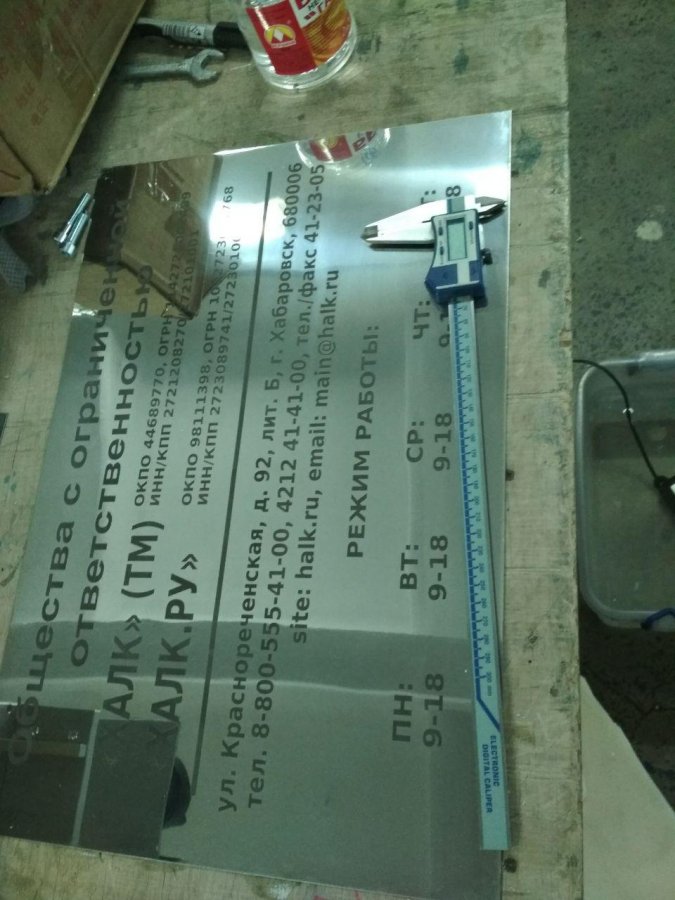

Автоматом как-то сподручней) Линза 100х100, нацепили на шпиндель фрезерного станка. Даже линия немного получилась из далека



[Dag-tools]

нацепили на шпиндель фрезерного станка.

Можно отсюда немного по подробней?
Станки есть, куда цеплять есть, но дайте удочку пожалуйста, рыбу не прощу. Как настроить софт?

С ув. Магомед.



[halkru]

Изначально плата должна поддерживать 2е оси.

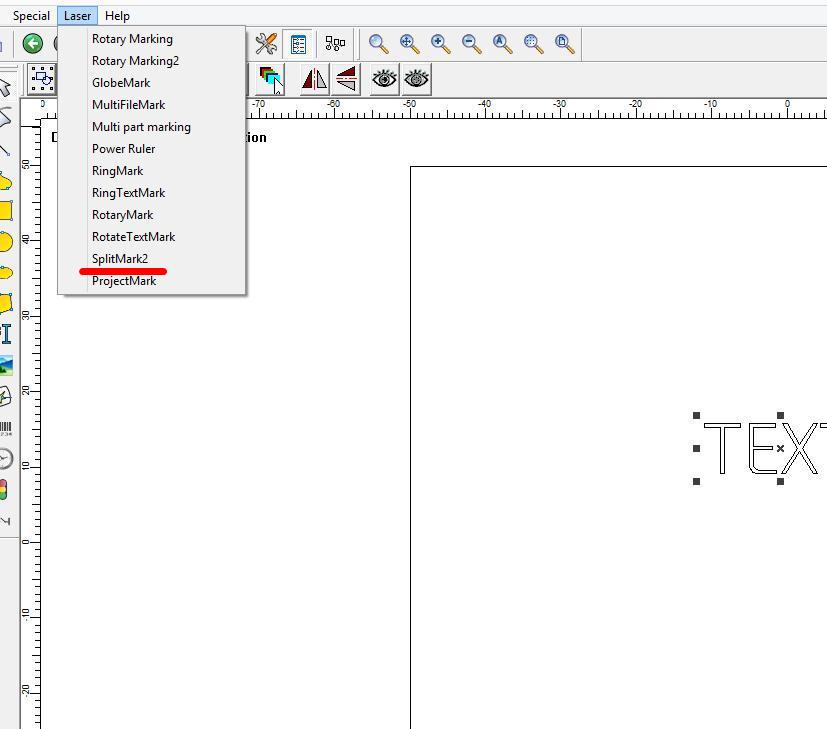

Вот этот плагин



[Dag-tools]

Изначально плата должна поддерживать 2е оси.
Вот этот плагин

Спасибо.



[Dag-tools]

Изначально плата должна поддерживать 2е оси.
Вот этот плагин

Очень интересно, если подключить одну ось, к примеру X! И вместо линейного использовать поворотную ось, это будет работать?
В принципе меня устраивает угол обзора 110 линзы, а длину уже по возможности сам решу какую устроить.



[lacoste]

Кто хочет купить плату на 2d оригинал с Ezcad 3, можно оптом купить по 1000$ Она как раз и поддерживает этот плагин и + Ezcad 3 будет поддерживать большие файлы.


Отправлено с моего iPhone используя Tapatalk



[7ergey]

Очень интересно, если подключить одну ось, к примеру X! И вместо линейного использовать поворотную ось, это будет работать?
...

Да без проблем. Шаг правильно выставить в настройках.



[Dag-tools]

Кто хочет купить плату на 2d оригинал с Ezcad 3, можно оптом купить по 1000$ Она как раз и поддерживает этот плагин и + Ezcad 3 будет поддерживать большие файлы.


Отправлено с моего iPhone используя Tapatalk

Я пока до этого не дошел, но планирую на будущее



[MaxiMarker]

Кто хочет купить плату на 2d оригинал с Ezcad 3, можно оптом купить по 1000$ Она как раз и поддерживает этот плагин и + Ezcad 3 будет поддерживать большие файлы.

Не вводите людей в заблуждение - в EzCad3 НЕТ никаких плагинов (как в EzCad2). Там управление всеми 4 осями организовано по другому.
