Ааа, это для 3D костыли? Интересное решение. Ну я говорю, что для каких-то узкоспециализированных мб и потребуется. Хотя думаю и LB можно подружить.
Какое ПО можно поставить. И отличия lite версии ezcad
- Автор темы Newbaks
- Дата начала
BiFoot
Активный участник
lightburn - вечная лицензия - тест - сравнение с EzCad 2
Видео - 3Купить Лазерные маркеры в России +79385522525 ВатсаппTypeple - https://www.youtube.com/@Typeple/videosПриобрести - LaserEmboss - +79385522525 Ватсап...
www.youtube.com
Далее, в LB цветовой слой действует с одними и теми же параметрами как заливки, так и установок режима лазера. Соответственно имеем
Как вариант, для каждого угла надо задавать свой цветовой слой отличающийся только углом по отношению к предыдущему. Не самый удобный метод. Число доступных цветовых слоев ограничено. 360/N где N угол поворота между слоями. Можно обойтись и половиной чтобы пройти весь диапазон углов. Цветовые слои и в EZ ограничены реально примерно в таком же количестве, но там нам хватает только одного, тем более, в EZ это режимы лазера, а он один на все базовые слои.
Можно обойтись несколькими углами, главное, чтобы они не совпадали с предыдущим и последующим, можно, но уже имеем некоторое усложнение. И, в режиме 3D слайсера в LB таковое вращение просто не предусмотрено. только кроссхатч в режиме только одного цветового слоя и только один угол для всех. Отдельно можно наслайсить в том том же Artcam или другом 3D редакторе. Послойно загрузить, задать последовательно несколько цветных слоев...
Я не знаю насколько идентичны эти два способа заливки. В EZ такая заливка на зеркальной поверхности дает перламутровый перелив в зависимости от угла. В LB, честно говоря, не пробовал этот способ. В EZ этот способ дает концентрические проходы сдвинутые на шаг заливки повторяющие от минимума до максимума границы заливаемого вектора.
Приехал станочек. Первые эксперименты делаю уже)
Решил поставить лайтберн(нашел LightBurn 1.2.01 x86 на рутрекере).
Старый драйвер удаляю, делаю обновить конфиг оборудования, ставлю лайтберн(галочку установить драйвер) и....не ставится он.
А станок в итоге определяется как GRBL(при этом в диспетчере неустановленное оборудование)
Может кто сталкивался с подобным?
Если есть ссылка на какую-то более рабочую версию LB, буду благодарен.
Решил поставить лайтберн(нашел LightBurn 1.2.01 x86 на рутрекере).
Старый драйвер удаляю, делаю обновить конфиг оборудования, ставлю лайтберн(галочку установить драйвер) и....не ставится он.
А станок в итоге определяется как GRBL(при этом в диспетчере неустановленное оборудование)
Может кто сталкивался с подобным?
Если есть ссылка на какую-то более рабочую версию LB, буду благодарен.
BiFoot
Активный участник
Актуальна. https://rsload.net/soft/editor/35089-lightburn.html При установке снять галочку в пункте "Запустить программу после установки", и никогда не запускать, только прилагаемым кряком LightBurn_Loader.exe, если запустить штатно, то прога может скурвится. Удалить с рабочего стола ярлык, вместо него создать ярлык лоадера, лоадер кинуть в папку проги. Аминь.

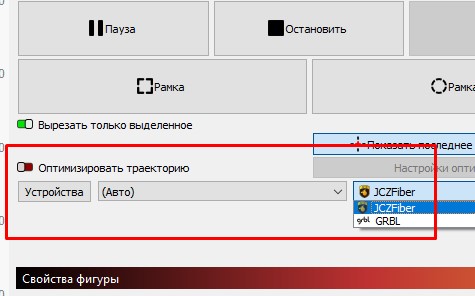

GRBL, это у вас по умолчанию. Это для диодных систем. Не помню последовательность, но драйвер сносить не надо было, программа сама программа заменит его на свой. При установке надо было указать Ezcad драйвер, он с программой Ezcad будет несовместим, но это не беда. Оба драйвера будут доступны в системе, один будет по умолчанию. Драйвер выбирать надо справа внизу, по умолчанию там стоит первый установленный, он по умолчанию и выбирается. Можно установить и самому какой будет по умолчанию.
Драйвера меняются легко в зависимости от запущенной программы.
Включаете гравер, далее в начале этой темы я уже описал как в зависимости от нужды запускать нужный драйвер.
Большое спасибо. Завтра буду делать. Отпишусь

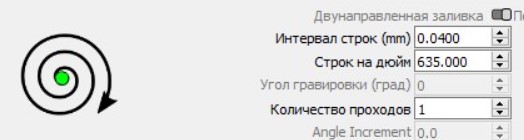

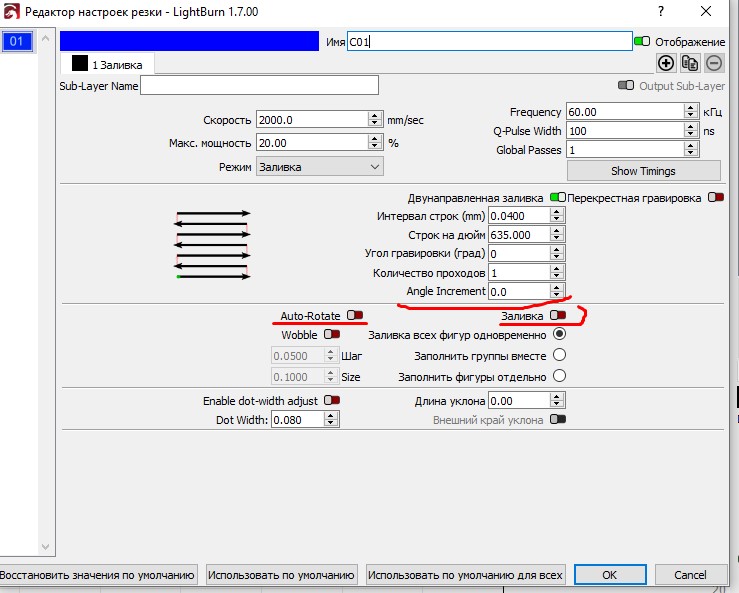

Да опять вы со своим 3D. Сами создали проблему.Одна деталь. Не пробовал, но режим прерывистой заливки, похоже, можно получить здесьПосмотреть вложение 13628lightburn - вечная лицензия - тест - сравнение с EzCad 2
Видео - 3Купить Лазерные маркеры в России +79385522525 ВатсаппTypeple - https://www.youtube.com/@Typeple/videosПриобрести - LaserEmboss - +79385522525 Ватсап...

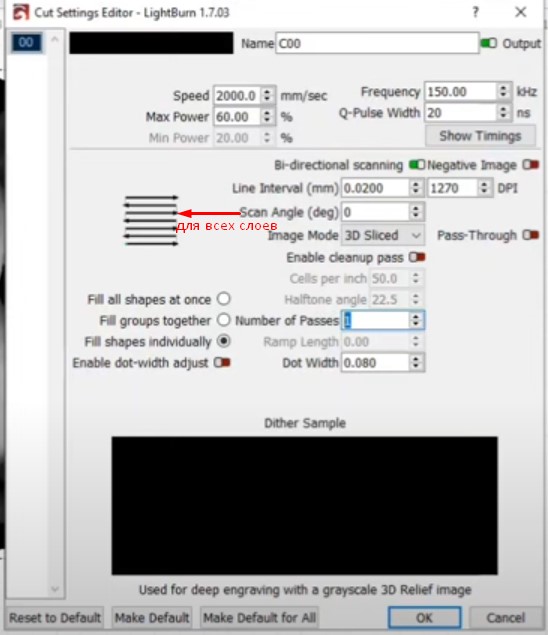

Далее, в LB цветовой слой действует с одними и теми же параметрами как заливки, так и установок режима лазера. Соответственно имеем
Посмотреть вложение 13629
Как вариант, для каждого угла надо задавать свой цветовой слой отличающийся только углом по отношению к предыдущему. Не самый удобный метод. Число доступных цветовых слоев ограничено. 360/N где N угол поворота между слоями. Можно обойтись и половиной чтобы пройти весь диапазон углов. Цветовые слои и в EZ ограничены реально примерно в таком же количестве, но там нам хватает только одного, тем более, в EZ это режимы лазера, а он один на все базовые слои.
Посмотреть вложение 13629
Можно обойтись несколькими углами, главное, чтобы они не совпадали с предыдущим и последующим, можно, но уже имеем некоторое усложнение. И, в режиме 3D слайсера в LB таковое вращение просто не предусмотрено. только кроссхатч в режиме только одного цветового слоя и только один угол для всех. Отдельно можно наслайсить в том том же Artcam или другом 3D редакторе. Послойно загрузить, задать последовательно несколько цветных слоев...
Посмотреть вложение 13630 Посмотреть вложение 13631
Я не знаю насколько идентичны эти два способа заливки. В EZ такая заливка на зеркальной поверхности дает перламутровый перелив в зависимости от угла. В LB, честно говоря, не пробовал этот способ. В EZ этот способ дает концентрические проходы сдвинутые на шаг заливки повторяющие от минимума до максимума границы заливаемого вектора.
А вот за наводку на новую версию спасибо, на следующей неделе наверное обновлюсь, гляну что там есть интересного.
BiFoot
Активный участник
Да, опять. Для каждого слоя нужен отличный от соседних слоев угол заливки чтобы артефакты не появлялись. В LB в отличии от EZ, рисунок трассируется по слоям и векторизуется, на этом различие гравировки по картам высот у них заканчивают, что одна, что другая гравирует кросс по одному для всех слоев углу. Ну, в LB можно включить автоматическую чистку, в EZ ее надо вручную вставлять. А вращение влияет на качество.
Было бы за что благодарить. https://lightburnsoftware.com/pages/download-trial

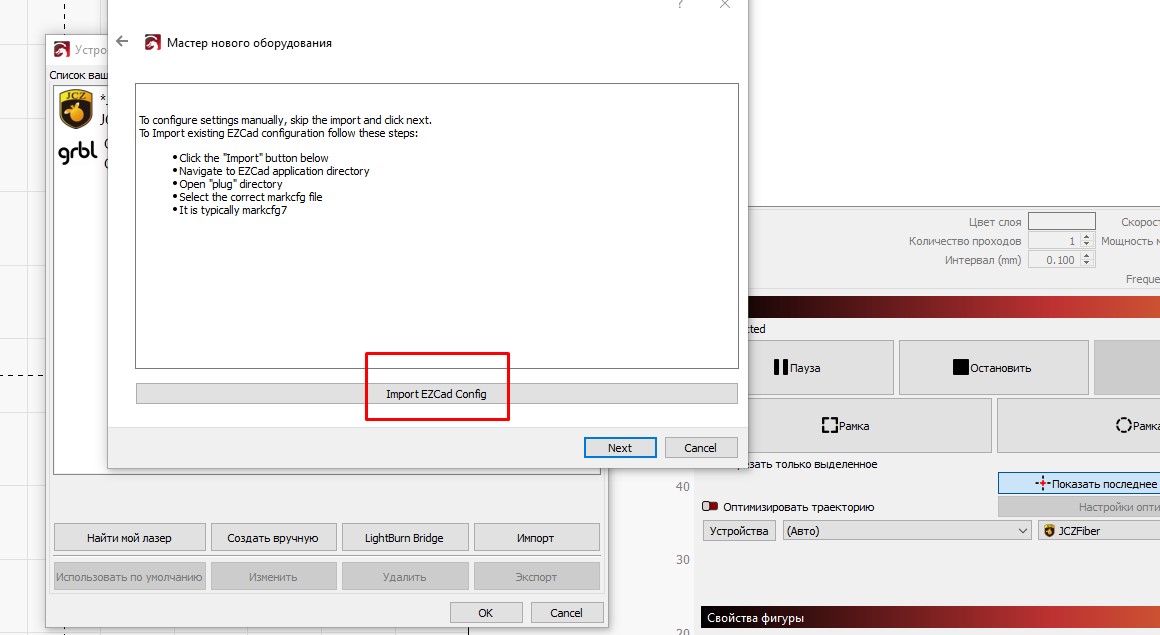

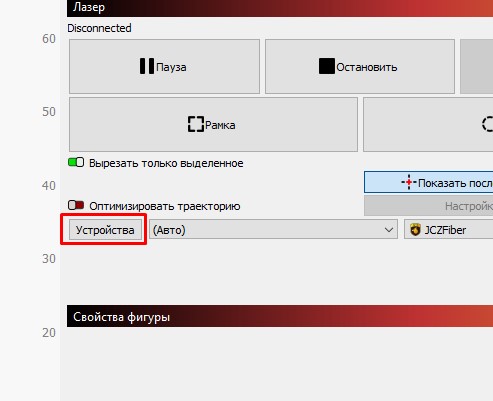

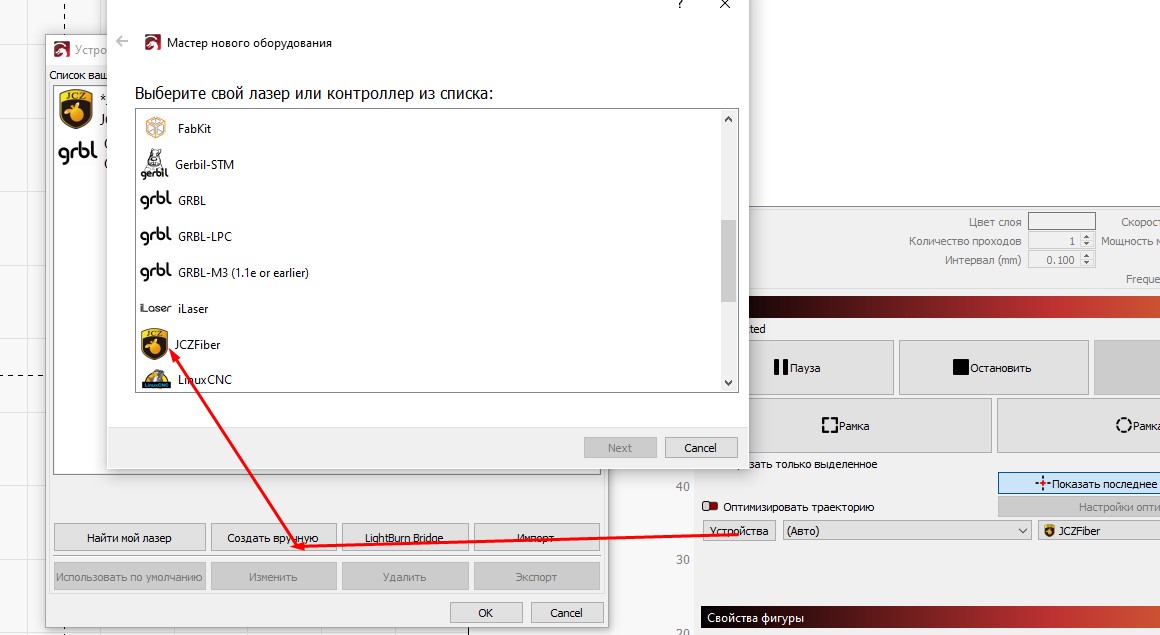

Не надо было удалять драйвер от EZ, с включенным лазером надо было делать установку, в меню выбрать Ezcad driver, установка сама бы поставила LB драйвер вместо EZ. Если при установке не озаботились почему то, это можно сделать в любой момент в программе
Если снести драйвер EZ ради LB, что совершенно не нужно, то потом сложнее откатить к драйверу EZ, а откат простой и в любой момент на требую программу.
BiFoot
Активный участник
Сегодня словил странный глюк
Вдруг вижу, что луч не прямая линия, а волнистая линия. Как раз как в самом верху край. Шаг равен амплитуде. Надо было снять, но не сообразил. Сначала думал что какая то наводка на зеркалах, подумал, что больше походит на то, что непонятно почему включился режим воблера. Значит, сканатор не при чем. Выключил и включил питание платы и сканатора, больше глюк не проявлялся.
Справа как должно быть. Сегодня вообще какая то мистика с этим файлом, все врем те или иные сбои. С какого прога перевела в режим воблера, не пойму, не должно быть никакого воблера.
Вдруг вижу, что луч не прямая линия, а волнистая линия. Как раз как в самом верху край. Шаг равен амплитуде. Надо было снять, но не сообразил. Сначала думал что какая то наводка на зеркалах, подумал, что больше походит на то, что непонятно почему включился режим воблера. Значит, сканатор не при чем. Выключил и включил питание платы и сканатора, больше глюк не проявлялся.
Справа как должно быть. Сегодня вообще какая то мистика с этим файлом, все врем те или иные сбои. С какого прога перевела в режим воблера, не пойму, не должно быть никакого воблера.
Да все там достаточно легко переключается, если тебе вдруг зачем-то потребуется EzCad.
BiFoot
Активный участник
Я и переключаю, когда нужда есть. В чем проблема не понял.
Привет всем. С лайтберном разобрался.
Объясните мне простым языком, кто разбирается.

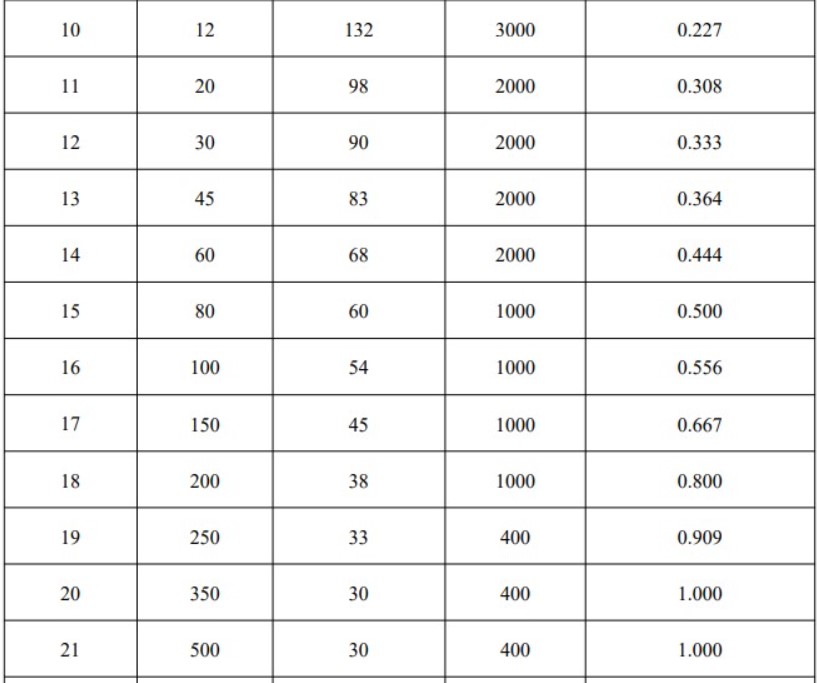

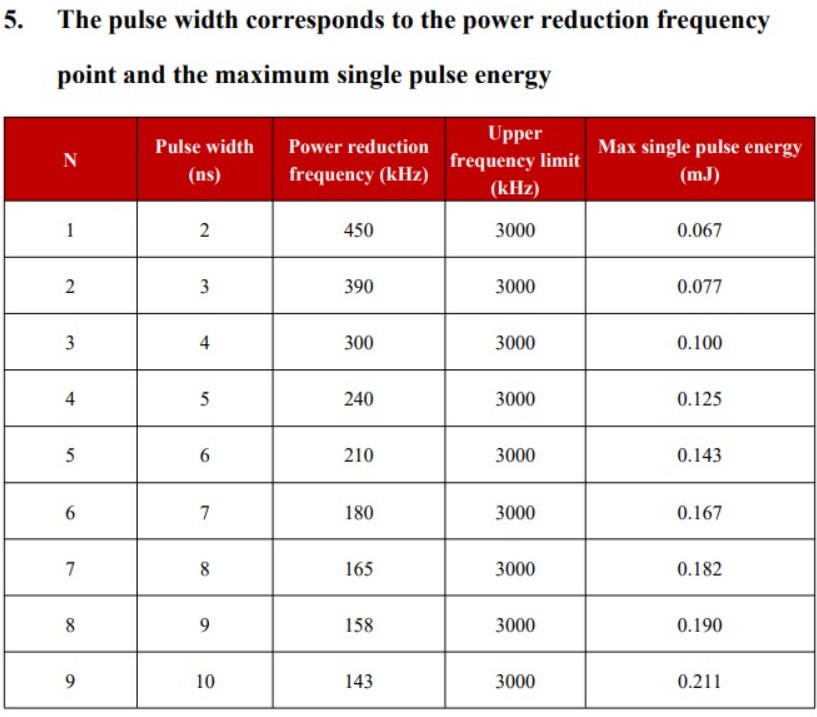

В таблице есть значения qПульса и Частоты(как написано минимальной)
Какие параметры допустимо изменять? Например при пульсе 100, частота по табличке 80.
1) Я могу ставить частоту выше 80? Пульс 100, частоту 300 например?
2) Могу ли я выставить при частоте 80, например пульс - 20?
Вообщем суть вопроса, в каких пределах безопасно менять параметры. Что можно превышать или занижать и на сколько?
Объясните мне простым языком, кто разбирается.
В таблице есть значения qПульса и Частоты(как написано минимальной)
Какие параметры допустимо изменять? Например при пульсе 100, частота по табличке 80.
1) Я могу ставить частоту выше 80? Пульс 100, частоту 300 например?
2) Могу ли я выставить при частоте 80, например пульс - 20?
Вообщем суть вопроса, в каких пределах безопасно менять параметры. Что можно превышать или занижать и на сколько?
Подскажите где это включается? Автоматическая чистка? Вручную делаю.....
BiFoot
Активный участник
Q-puls это длительность импульса. Развиваемая в импульсе мощность будет энергия деленная на время. При паспортной мощности в десятки Ватт, мощность в импульсе будет киловатты. В точке, в короткий момент времени. При уменьшении длительности импульса, уменьшается и энергия импульса. Оно и понятно, время накачки уменьшается. Зависимость энергии от длительности импульса можно посмотреть по таблице (точное значение надо смотреть в мануале к к конкретному источнику).
Тут вопрос неоднозначный, при смене длительности какую частоту выставить для получения того же воздействия. Энергия импульса падает, зато частота компенсирует это падение т.к. больше импульсов. Как считать? Сложно сказать, скорее всего приведение к одной мощности не даст нужного результата, попробовать можно.
Тут вопрос неоднозначный, при смене длительности какую частоту выставить для получения того же воздействия. Энергия импульса падает, зато частота компенсирует это падение т.к. больше импульсов. Как считать? Сложно сказать, скорее всего приведение к одной мощности не даст нужного результата, попробовать можно.
Я просто обратил внимание, что многие получают интересные "цвета" на нестандартных частотах, вот и задался вопросом насколько безопасно уходить от них, и в каком направлении(повышать, занижать)Q-puls это длительность импульса. Развиваемая в импульсе мощность будет энергия деленная на время. При паспортной мощности в десятки Ватт, мощность в импульсе будет киловатты. В точке, в короткий момент времени. При уменьшении длительности импульса, уменьшается и энергия импульса. Оно и понятно, время накачки уменьшается. Зависимость энергии от длительности импульса можно посмотреть по таблице (точное значение надо смотреть в мануале к к конкретному источнику).
Тут вопрос неоднозначный, при смене длительности какую частоту выставить для получения того же воздействия. Энергия импульса падает, зато частота компенсирует это падение т.к. больше импульсов. Как считать? Сложно сказать, скорее всего приведение к одной мощности не даст нужного результата, попробовать можно.
BiFoot
Активный участник
Смотря какую программу вы имеете в виду. Если в Ezcad, то надо вставлять вручную, если Lighburn, то там есть в меню настроек пункт добавления чистки. Обычно я делаю через пять слоев. Для слоя чистки беру первый слой пятерки. В результате чистится не вся зона гравировки, а только та, которая была выгравирована. Есть плагин слайсера для Ezcad, но работает он очень неоднозначно. Я попробовал и забил. Можно угробить уйму времени с вылетом программы в режим "Недостаточно памяти", далее начинай все сначала. Я про этот плагин давно забил. Есть платная программа слайсера, не пробовал.

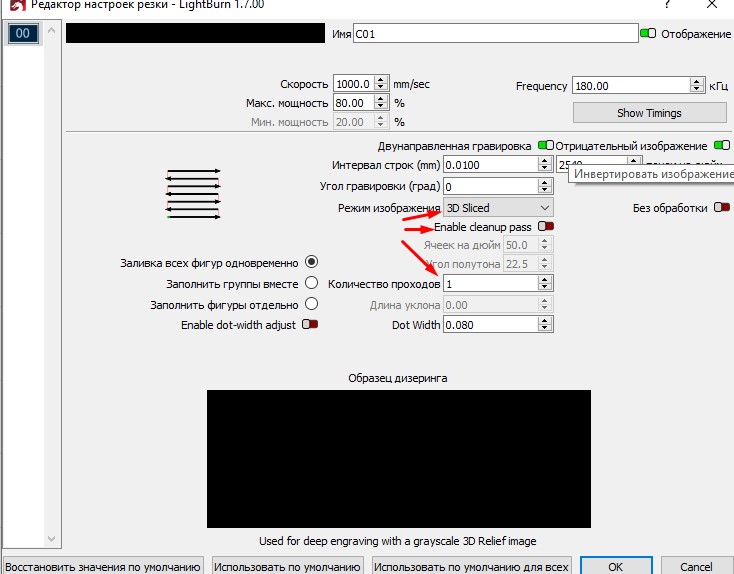

В Lightburn 3D гравировка делается по карте высот. Чистка включается через меню с указанием через сколько слоев чистить.
BiFoot
Активный участник
В таблице есть как бы рекомендованные частоты для каждой длительности импульса, вот их и придерживайтесь.
