Хорошая новость для Halk40mini, Halk45

[SKV]

...З.Ы. а линза у меня стоит (и стояла) выпуклой стороной ВНИЗ. Ей похоже плевать на законы физики, поскольку если наоборот, то гравирует гораздо хуже. :?:

Я осмелюсь предположить, что при установке линзы выпуклой частью вверх, фокусное расстояние приподнялось на часть толщины линзы (0,2-0,5) мм, чего достаточно для ухудшения результата гравировки



[World]

[quote="Бор":2fmq7x3n]Получили сегодня новую плату и резину (линзы небыло).... вопрос:
Куда на новой плате подсоединять коннектор, который на старой втыкался в разъем с надписью "X-MOTOR"?
К разъему "Y-MOTOR" коннектор не подходит в виду разности конструкций, да и по-логике тоже.

Возможно перепутали (много отправок на Москву), судя по накладной - в описи есть.
По логике он подходит , немного пластмассовые чати не совпадают, острым предметом снимите пластмассовую часть разъема и все подойдет. Там еще вопрос по питанию, чуть позже сообщу ..[/quote:2fmq7x3n]Ждем с не терпеньем интструкций что куда подключить + ВОПРОС ПО ПИТАНИЮ. Постарайтесь выложить побыстрее. Работа стоит



[Бор]

[quote="Бор":38pfwwdu]Получили сегодня новую плату и резину (линзы небыло).... вопрос:
Куда на новой плате подсоединять коннектор, который на старой втыкался в разъем с надписью "X-MOTOR"?
К разъему "Y-MOTOR" коннектор не подходит в виду разности конструкций, да и по-логике тоже.

Возможно перепутали (много отправок на Москву), судя по накладной - в описи есть.
По логике он подходит , немного пластмассовые чати не совпадают, острым предметом снимите пластмассовую часть разъема и все подойдет. Там еще вопрос по питанию, чуть позже сообщу ..[/quote:38pfwwdu]
Попробовал. Не работает. Похоже действительно что-то с питанием. Смиренно жду совета.



[rd3bd]

Получил сегодня новую плату, спасибо.
С нетерпением жду рекомендации по подключению.



[SKV]

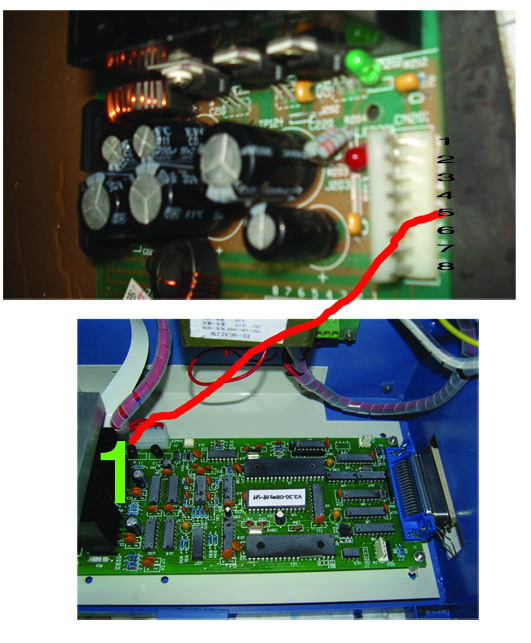

Завод прислал вот такую картинку, на днях попробуем ...



[World]

Завод прислал вот такую картинку, на днях попробуем ...

Ну 5 конец это понятно, а другой конец провода куда?



[SKV]

На "1" платы управления



[World]

Проверил! Ураааа! Работает идеально



[World]

Рано радовался! С резкой все ок, скорость регулируется. А вот с гравировкой - проблема. Из под корела все нормально, а вот из своей проги ни вкакую. Просто бегает где попало и все. Что делать?



[SKV]

А что значит - "Из под корела все нормально, а вот из своей проги ни вкакую"?
Под Корелом какая прога, и у вас есть "своя" программа?
Опишите пожалуйста подробнее - разберемся
И всетаки работает или нет?



[World]

Разобрался . Оказывается скорость гравировки стояла слишком большая и из-за этого гравер глючил. Все ок. Все работает четко



[Бор]

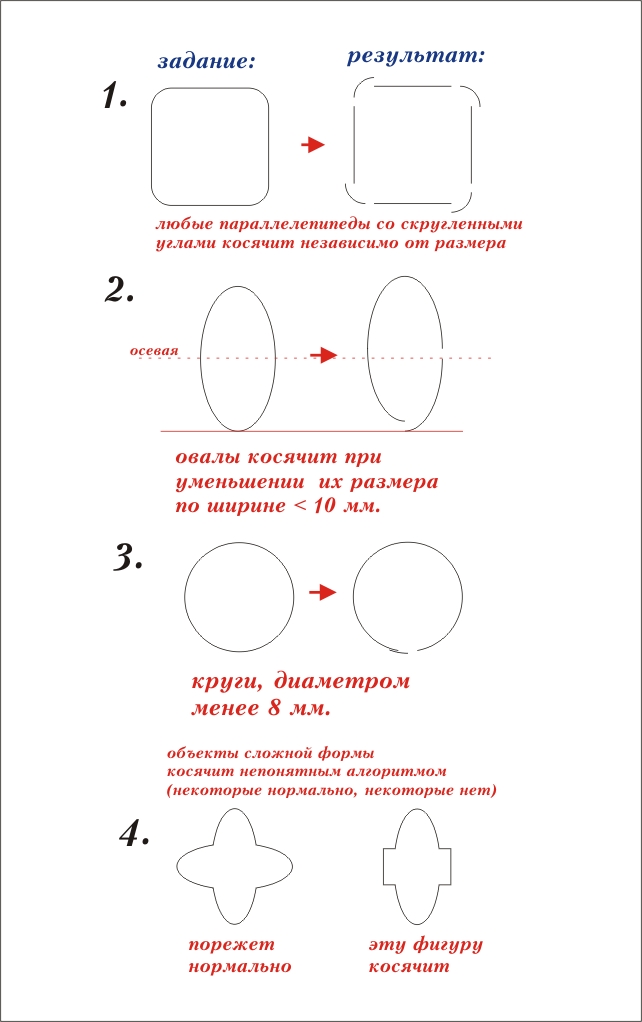

Заработало. Гравирует вроде нормально, а вот с резкой (из Корела) траблы.
Есть слабая надежда, что глючит корел, но пока проверить нечем.



[World]

Заработало. Гравирует вроде нормально, а вот с резкой (из Корела) траблы.
Есть слабая надежда, что глючит корел, но пока проверить нечем.

Каким образом у Вас получается резать из под Корела?



[Бор]

Корел-ассистентом от Халк.ру
http://www.halkru.com/download.htm



[World]

Корел-ассистентом от Халк.ру
http://www.halkru.com/download.htm

Каким образом, прошу объяснить - у меня только гравировка получается



[Бор]

В панели Корел ассистента кнопка G - гравировка, кнопка C - резка. Режет только векторные объекты.
А Вы как, импортируете в Корел растровые рисунки и потом гравируете? Тогда по периметру резки нужно делать обтравку и её отправлять на резку. Из корела одновременно отправить задание на гравировку и последующую резку не получится, сначало одно, потом другое.



[World]

В панели Корел ассистента кнопка G - гравировка, кнопка C - резка. Режет только векторные объекты.
А Вы как, импортируете в Корел растровые рисунки и потом гравируете? Тогда по периметру резки нужно делать обтравку и её отправлять на резку. Из корела одновременно отправить задание на гравировку и последующую резку не получится, сначало одно, потом другое.

Большое спасибо. Попробовал. Овалы режет нормально. У Вас точно корел члючит.



[World]

Вопрос представителю:
У знакомых есть гравер Mercury 25 ватт и 2.5мм оргстекло режет с одного раза. У нашего вроде 40ватт, но даже при 1скорости резки - режет 4-6 раз. Чем и как это можно объяснить? Спасибо.



[rd3bd]

Установил новую плату по рекомендациям, заработала сразу.
Кстати пластиковый разъем прекрасно подходит от старой платы (так-же снимается острым инструментом).
При установки скорости меньше или больше какого-то предела, бегает как ему заблагорассудится, пожалуйста уточните при каком диапазоне скоростей нормально работает новая плата.
С новой платой, почему-то, теперь при нажатии "Очистить очередь данных" станок не устанавливается (позиционируется) на "0", как на старой плате и приходится после каждой гравировки(резки) выключать и включать заново станок, что очень не удобно. Может, конечно, что не так сделал, пожалуйста подскажите.



[Бор]

...даже при 1скорости резки - режет 4-6 раз. Чем и как это можно объяснить? Спасибо.

Может Фокусировка сбита? У меня 3мм. акрил режется ровно за 3 прохода на 1-й скорости, с мощностью на 15-м делении по амперметру и я уверен, что у гравера с фокусировкой не всё в порядке. Можно лучше.
