Лазерная гравировка на металле

[halkru]

По моему там дело в образовании расплава (для цветных металлов) и его сильное отражение.



[Servis]

Продолжаем эксперименты.
Получается, что мы имеем дело не с процессом гравировки а с каким то химическим процессом активизиируемым лазером, и для каждого металла нужно подбирать свой состав.

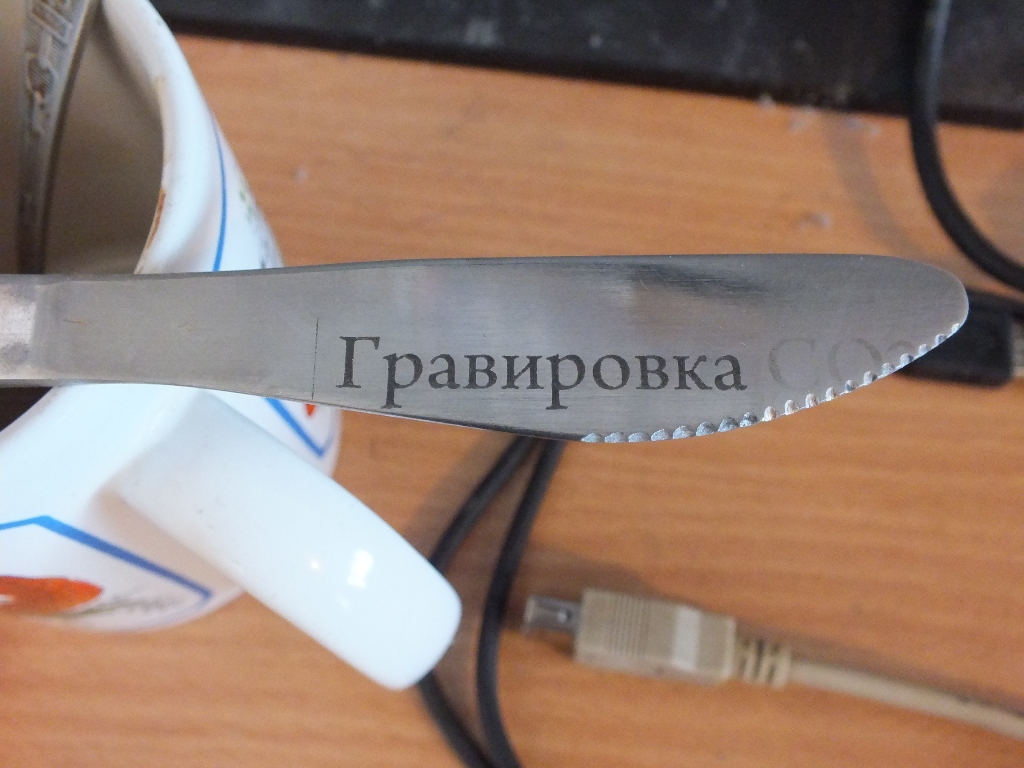

Посмотреть вложение 2232

Сколько примерно времени затрачено для образца "Гравировка" на фото? Так прикинуть для коммерческих расчетов



[Nikolaevsk]

всегда делаю 2 прохода. предполагаю что при первом проходе образуется хим соединение которое хорошо способствует нанесению изображения, потому что после 1 прохода рисунок очень слабый а более 2-х проходов изменения нету
Затрачено времени.. немного. скорость 70 мм в секунду шаг 0,05 гравировка >1< потом повтор задания.
ну, минут 10 вместе с закреплением ножа на столе и очисткой от остатков пасты.



[Sokol_48]

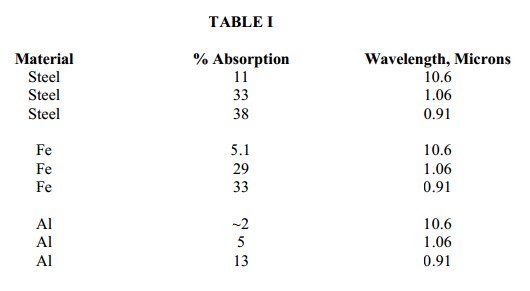

Такую гравировку мы делали на твердотеле Квант 60, примерно за 1 минуту )) Жаль что сейчас не продают наши российские аппараты, а то бы они фору дали иностранным аппаратам... Насчет хим процесса, возможно при нагревании вот эта паста смешивается с основным материалом и подгорает, тем самым образуется вот этот слой гравировки, в МГТУ. им. Баумана на кафедре (лазерные технологии в машиностроении) мы такое изучали (как научно этот метод называется не помню). Луч у СО2 лазера действительно может отразиться и тем самым повредить поверхность зеркал, на мощных лазерах стоит защита специальная, которая предотвращает попадание обратного излучения в резонатор... На кафедре у нас стоит волоконник 4,5кВт, так разок у нас обратное отражаение в голову попало, и волокно прожгло на стыке соединения с головой, неприятно но факт.. СО2 лазер от металла почти на 90% отражается, поэтому он менее эффективный чем твердотел или волоконник с длинной 1,06 мкм.



[halkru]

У IPG, начиная с 10и Вт, уже стоит защита от отражения (лазер автоматом отрубается на 1 сек в случае высокого уровня отраженного излучения) - предупреждают о наличие материала не в фокусе обработки.



[Sokol_48]

Ну да это излучатель вырубается, а всё что до излучателя находится, может повредиться, тобишь волокно ))



[Tima 27RUS]

Добрый день, появилась необходимость преобрести лазерный гравер для установки фото и нанесении его на металл 0,05мм-0,2мм. Что можете посоветовать?



[Nikolaevsk]

0,2мм это очень много для металла. Рельеф на современных монетах как раз в пределах 0,15-0,2 мм и есть. Никакие танцы с бубнами хитрые пасты и спреи не помогут Вам получить такую гравировку на СО2 лазере. Покупайте твердотел.



[Tima 27RUS]

Как насчет ресунков на ноутбуках, есть какие то особые модели? Чтоб я мог отправить фото в сканер, задать параметры и мне в течении 5-и минут был готовый рисунок.



[Nikolaevsk]

В течении пяти минут это Вы погорячились...
Да, можно фото в сканер отправить, и при некоторой тренировке за 5-10 минут преобразовать фото в пригодный для лазерной гравировки вид. А вот гравироватся будет уже долго, если на всю крышку нетбука то от получаса до двух часов времени займет.
И, не знаю как в этом обстоят дела у твердотела, а вот СО2 лазер очень по разному воздействует на разные пластики, то есть чтобы не запороть заготовку (нетбук) необходимо провести пробу на куску точно такого же пластика. Занимался гравировкой на корпусах мобилок но не стал пускать эту услугу в серию именно по причине указанной выше.
P.S. 27 регион - соседи получается? откуда будете?



[halkru]

Как насчет ресунков на ноутбуках, есть какие то особые модели? Чтоб я мог отправить фото в сканер, задать параметры и мне в течении 5-и минут был готовый рисунок.

Для твердотела - легко, считанные секунды.. Для гравировки фото ничего не надо подготавливать, только задать параметры.



[Luter]

Я попробовал пасту кпт 8 нечего не получилось . лазер 40 ват ,



[halkru]

Попробуем то-же, Вы по какому металлу пробовали?



[danillka27]

.паста кпт-8 скорость 100мм.с мощность 70.



[halkru]

Это какой металл? И что-то буквы "ломанные".



[Nikolaevsk]

ломанные края букв похоже из за не равномерно нанесенного слоя пасты.



[danillka27]

Метал - сталь не очень качественная с мелкими порами от того и ломанные буквы .



[notfop]

АлСил-3 гравируется- остается черная хорошая надпись, НО... стирается губкой обычной..
Хотел найти замену пасте для гравировки LMM-6000, но похоже не получится



[halkru]

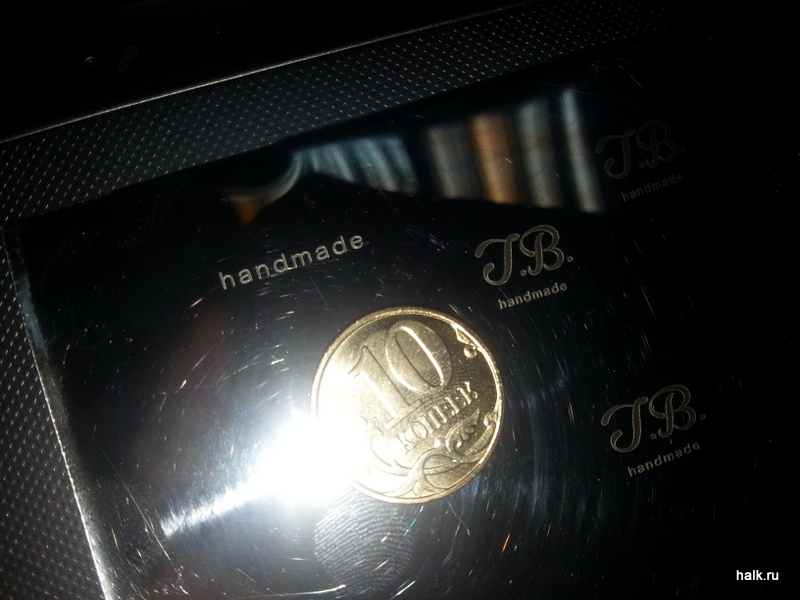

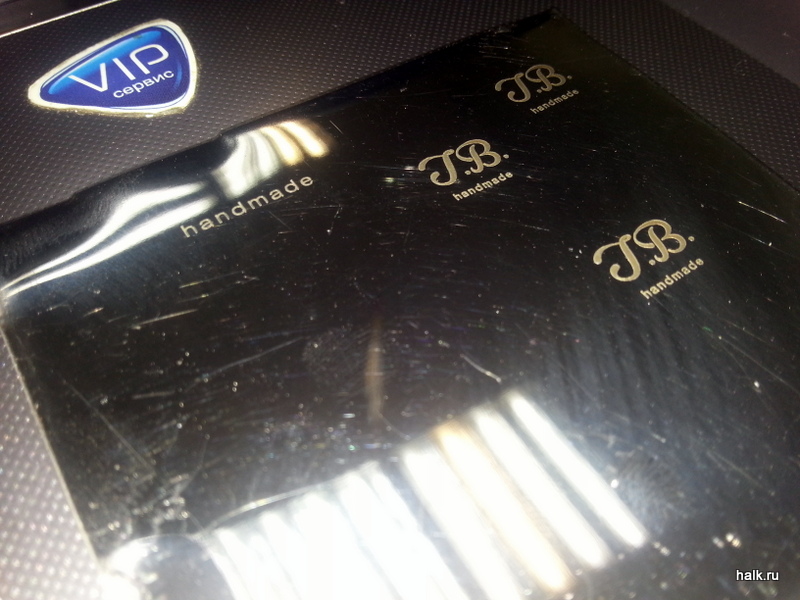

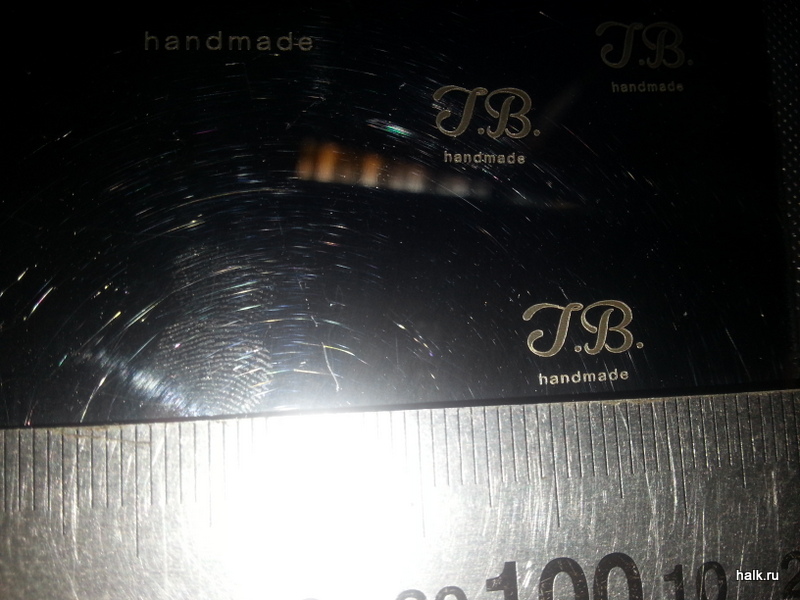

По соседству фирма находиться, там профессионалы (просто монстры) лазерной техники, у них станок Халк50, кое-что там доделали с соплом, и уж не знаю как они это делали, но гравировка по нержавейке без ничего



[Nikolaevsk]

чтото не верится... СО2 он хоть как его переделывай останется СО2 и длинна волны у него не изменится.
