Программа CorelLaser

Neo62

Новый пользователь
Иногда вверх, иногда вниз!Т.е. перпендикулярно движению головки,которая двигается вправо,влево.
постараюсь выложить видео в течение дня.


Neo62

Новый пользователь
станок мы запустили недавно-недели 2 назад, это началось сразу.


Neo62

Новый пользователь
Заметил вот какую закономерность:
если ставлю в настройках гравирования лазер Halk 42 , то сдвиг идет перпендикулярно движению головки, т.е. вверх-вниз.
Если ставлю Halk 46, то сдвиг идет вправо-влево.
Не свидетельствует ли это о том что сбой программный?
Что в таком случае предпринять?Так и гравировать на скоростях ,не превышающих 6 мм/с?


halkru

Константин
Возможны несколько неисправностей и их комбинаций, но в данном случае сомневаюсь что проблема в программе.
Насколько можно понять сдвиг идет по оси У. Проверьте шлейф на отсутствие изломов (слабое место), возможно и сама/и (их по 2е на ось) микросхема привода оси неисправна.


Neo62

Новый пользователь

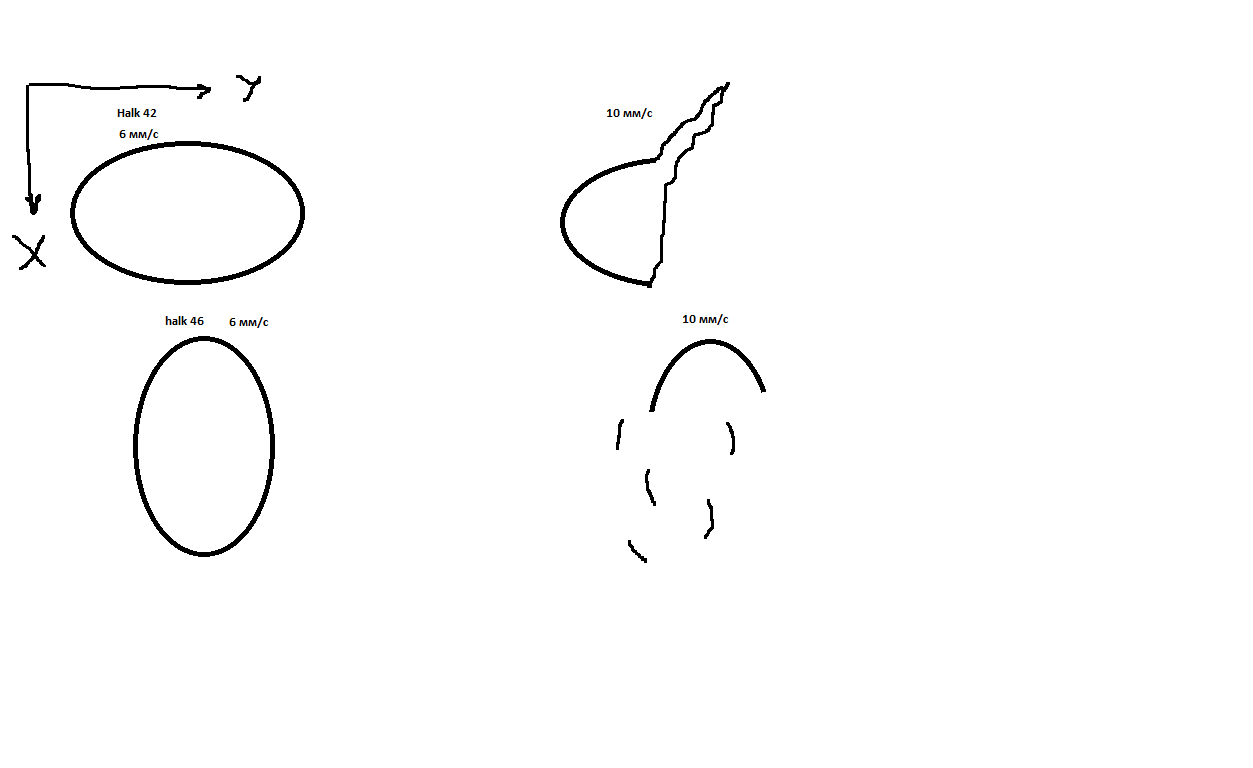

приблизительно так.
программа Corellaser
три типа лазера возможны
Halk 42
Halk 46
Halk 46v2


Вложения

  • Безымянный.png
    14,4 KB · Просмотры: 654

halkru

Константин
Так если о резке идет речь, то да - на бОльших скоростях срываются двигатели. По поводу программы - они писались немного по разному, тк от одной модели к другой в контроллере были изменены координаты с Х на У.


halkru

Константин
Так если о резке идет речь, то да - на бОльших скоростях срываются двигатели.
Возможно и сам контроллер не вытягивает обработку ..
Управляющий код представляет собой HPGL файл (или DMPL), к сожалению уже не помню тк разработка программы была давно, этот формат можно импортировать в практически любой гр. редактор и убедиться в корректности кода.
Так, думаю 100% на стороне железа ошибка.


Neo62

Новый пользователь
а поподробнее можно?как это проверить?
можно ли , поменяв местами шлейфы на двигатели , сделать вывод о неисправности железа?


halkru

Константин
В принципе можно (поменять шлейфы), но они для Х и У разные, придется с паяльником.


halkru

Константин
И концевики не забудьте перекинуть, иначе дом не найдет.


Neo62

Новый пользователь
здравствуйте!
Проблемы со станком продолжаются!Спустя некоторое время после гравировки начинаются сдвиги по оси перпендикулярной движению головки, о чем писал ранее.
наряду с этим греется мотор ,который слева-градусов 60-70.Другой двигатель остается холодным.
это нормально?
И еще-после продолжительной гравировки после возвращения головки в ноль-она начинает дрожать и дергаться в произвольных направлениях.Помогает только перезагрузка компа!Переполнение буфера LPT?


Neo62

Новый пользователь
может неисправен двигатель, который греется и надо его поменять?Или это проблемы электроники все-таки?
если менять то на какой и как?Я так понимаю что надо разобрать полстанка Halk 40 mini?
Загубил уже кучу фанеры-нет стабильности гравировки-может выдать каждый раз какую-то шнягу!


halkru

Константин
Здравствуйте.
Мы эти станки 3-4 года как не поставляем, так что может эксплуатация сказалась.
1. Если двигатели греются - большая нагрузка (скорость), как следствие размагничиваются и теряют момент (легко проверить на выключенном станке покрутив его)
2. Этот станок никогда не позиционировался для пром нужд (продолжительной гравировки), поэтому предсказать результат такой работы сложно. Опять-же скорее всего надо уменьшить скорость работы.
Переполнения буфера LPT быть не может (он программный), но останавливать путем выключения станка не рекомендуется (хотя и серьезно поработали над очисткой буфера в таком случае), лучше это делать программно.


MSboy

Новый пользователь
Здравствуйте. Помогите пожалуйста. Установил программу CorelDRAW X3 для халк 65, затем пробовал CorelDRAW X6 и CorelDRAW X7, на всех этих версиях после установки AutoLaser V2.1.1 ( скачал на сайте у вас тут в загрузках 26 мб ) сразу весь комп скидывает и нечего не работает вообще ( помогает только восстановление системы. Система стоит window 7, 64 бит. Если поставить AutoLaser V2.1.1 и там при установке не указавать путь для установки corellaser в Корл папку то не чего не зависает а просто просит выполнить настройки и все. Что не так делаю подскажите пожалуйста?


MSboy

Новый пользователь
Там на видео на четвертой минуте отчетливо видно как начинает все исчезать после установки программы. Уже четыре версии корла поставил разные и толку нет.


halkru

Константин
Здравствуйте. Да, такое бывало. Это зависит не от корела, а от виндовс .. Программную среду опишите (можно в ЛС), возможно какой-то конфликт.


MSboy

Новый пользователь
я бы вам описал программную среду но незнаю что именно нужно говорить, мало разбираюсь в этом.


halkru

Константин

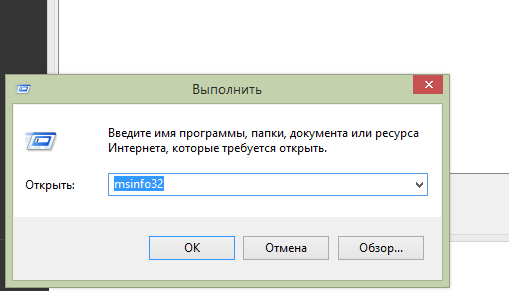

На значке внизу слева нажмите правую кнопу мыши, выберите "Выполнить", в открывшемся окне наберите команду

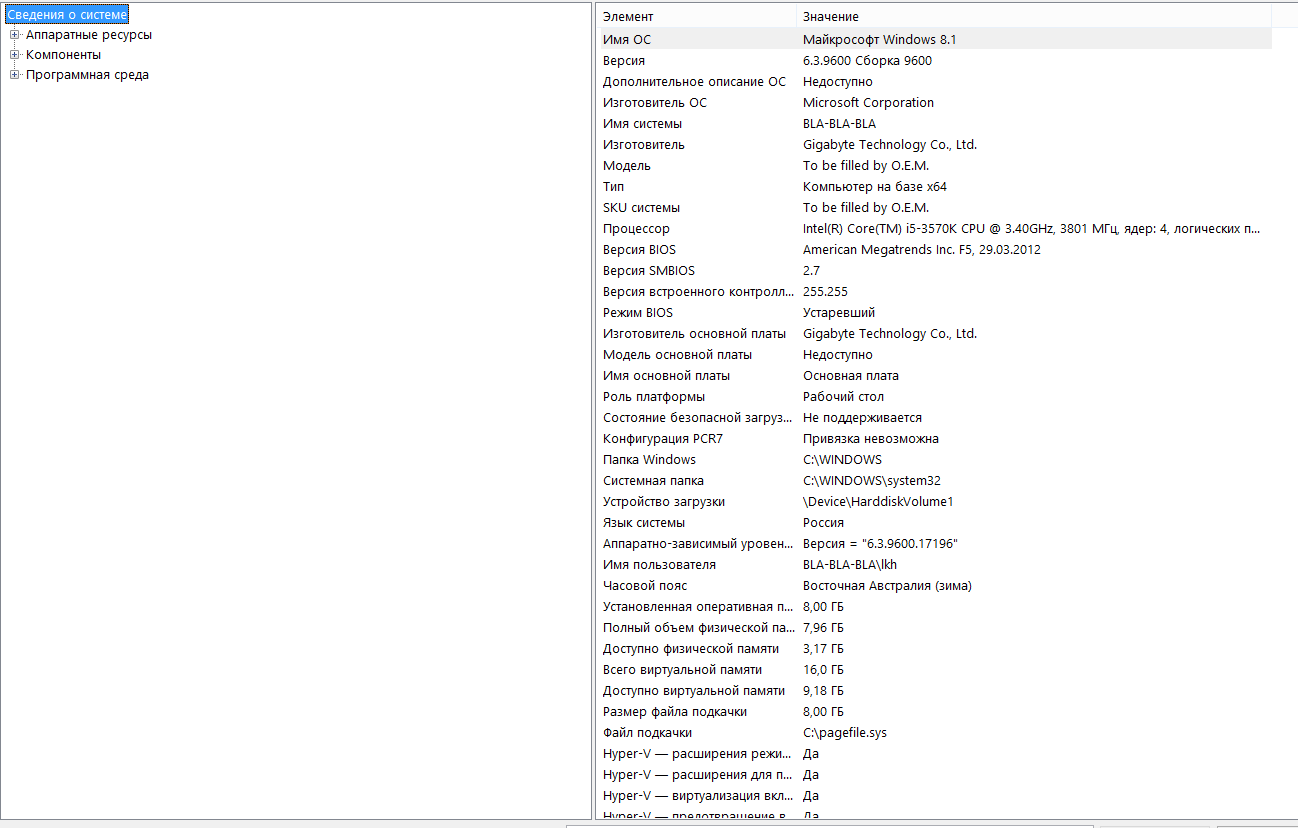

результат пожалуйста отправьте нам


Вложения

  • 2015-12-08_204921.png
    7 KB · Просмотры: 754
  • 2015-12-08_205025.png
    35,2 KB · Просмотры: 650
