NC Studio

[buba1504]

Нужна помощь с настройкой NC Studio! Программу установил, драйвера тоже! Заказывал Halk mini 6090 через zelder.ru! Открываю nc studio - почти все окна не активны. Что сделать или как связаться с Михаилом для настройки (сказали обратиться к нему)?!



[MSIsaevs]

Здравствуйте. Вот скачайте мануал по NCStudio. А по настройкам что именно интересует? Вот размеры не совпадают или задание не отправляется?



[buba1504]

скачал, спасибо! поставил станок, подключил порты, комп и т.д. Открываю nc, но там все кнопки неактивные! сам работал на фмс, nc не знаю( нужно частотник настраивать?! или кнопки станут активными после открытия УП?! должен же он в ручном режиме перемящаться)



[buba1504]

да и на верху пишет: unable to perform!



[MSIsaevs]

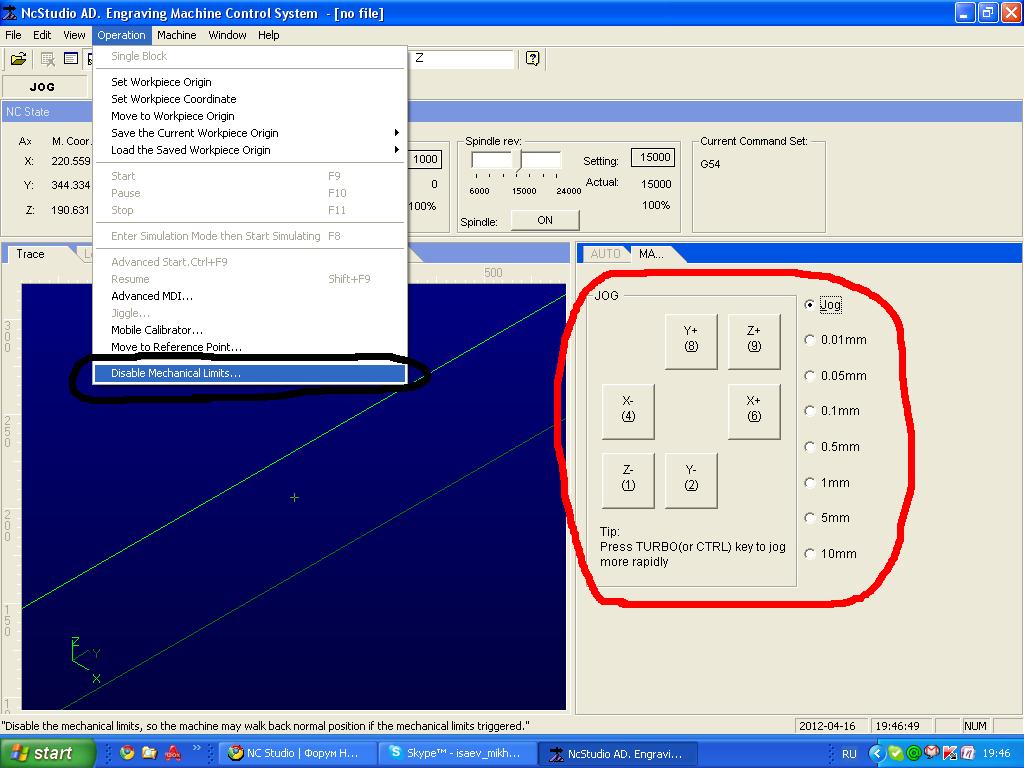

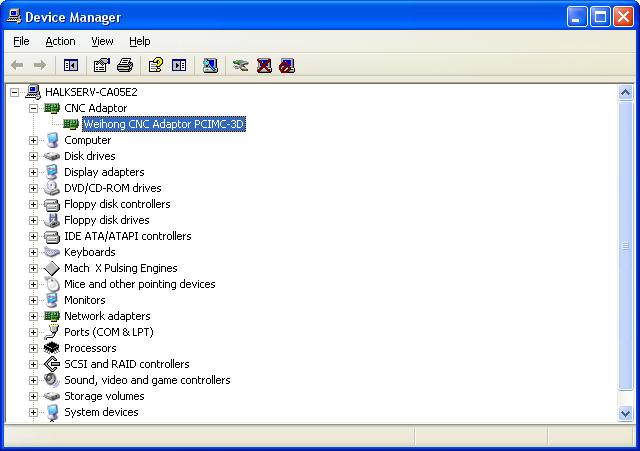

Красным обведено ручное управление двигателями по всем осям. Если он не при нажатии не поедут, нужно будет включить disable mechinikal limits (обведено черным). Откроется окно и не закрывая попробовать еще раз прогнать по осям в ручную. Еще вопрос: у вас установился драйвер. Посмотреть можно в диспетчере устройств.



[buba1504]

драйвер установился( правда подписан по китайски)! это понятно, но в том и дело, что у меня ручное управление не активно! как и почти все остальное! если можете оставьте номер в лс - я перезвоню!



[buba1504]

после нажатия disable mechinikal limits - начал ездить в ручном режиме! но как закрываеншь окно - отрубается!



[Servis]

Здравствуйте! Попробуйте поменять версию программы, возможно наблюдается несовместимость. Звоните на 8-800-555-41-00, спросите Михаила.



[MSIsaevs]

Данная проблема может быть в трех случаях:
1) Размеры рабочего поля не совпадают с размерами фактического поля.

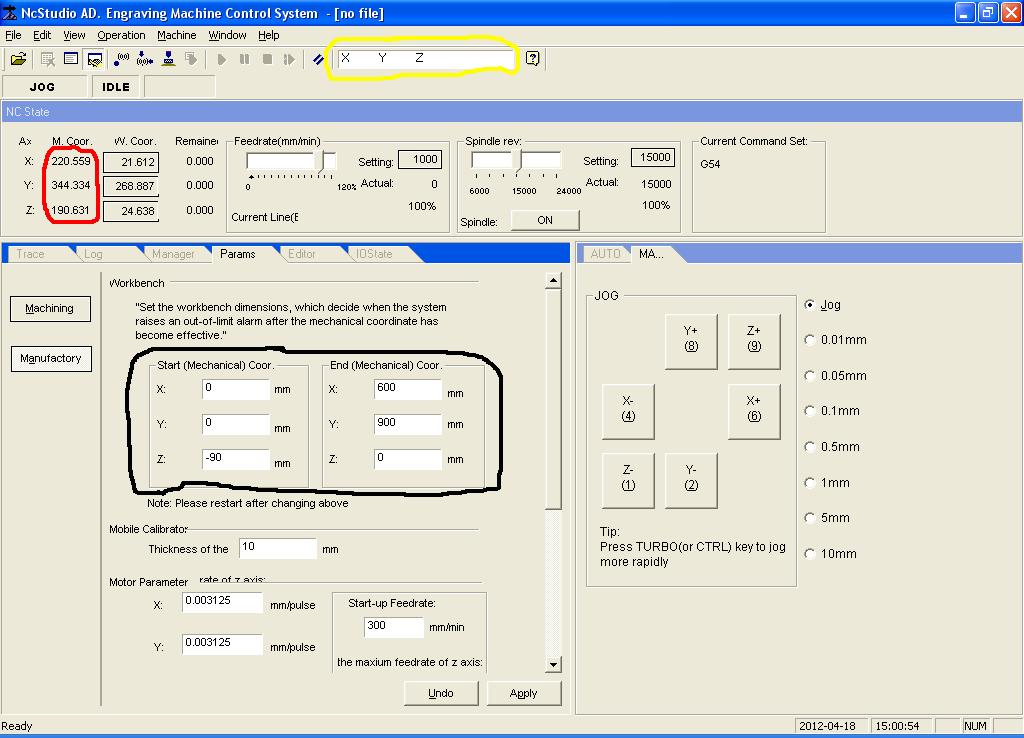

Метод решения: В настройках NCStudio перейти во вкладку Params, потом с левой стороны выбрать Manufactory. В целях безопасности программа спросит пароль(NCStudio соблюдая регистр). На скриншоте черным цветом обозначены параметры которые должны стоять у вас.
2) Координаты выходят за пределы рабочей области.
Метод решения: Обозначены на скриншоте координаты красным цветом вывести в нули. Для этого при выключенном станке в поле, обозначено желтым цветов, ввести эти же значения координат, которые в красном поле, только с обратным знаком. Пример: На скриншоте X 220,559 значит в желтом поле нужно ввести после X -220.559. И так по всем осям, затем просто нажать Enter. И координаты уйдут в нули.
3) Зажаты концевые датчики.
Метод решения: С помощью disable mechinikal limits отвести каретку от краев и посмотреть не зажаты ли концевые датчики. В случае зажатия просто подцепить их что бы они встали в исходное значение.



[evgi]

Здравствуйте. СтанокSTEPDIR 0609. подошла только китайская версия(частично руссифицировали). Подскажите какие уставки в ставить в manufactory(импульсы по осям)



[MSIsaevs]

Здравствуйте! К нам данный станок не имеет ни какого отношения. Поэтому я не знаю какие там настройки импульсов. Могу вам подсказать как найти эти импульсы вручную, но придется повозиться. Отталкиваться от значения 0,003125. Выставив эти значения делаете прогонку. Я вам для одной оси расскажу остальные аналогично подбираются. В NCStudio двигаете на 500мм и подложив линейку мерите на сколько он проехал фактически. и в случае неточности изменяете импульс.



[atol]

Программа NC STUDIO 5.4.49 China с PCI платой
Программа нормально встала, но при попытке зайти в заводские
настройки после ввода пароля NCStudio перехода на вкладку MANUFACTERER не
происходит. А,так управляющая программа отрабатывается. не могу только
сделать калибровку осей.Вот такая проблема
Анатолий Афанасьевич (алматы)
пароль можно ввести любой и программа даже не пишет,что пароль не верный



[Servis]

Здравствуйте! А раньше работал пароль?



[kalina081]

добрый день. приобрел китайский станок cnc 4060, все установил и ncstudio и арткам, но при включении программы ncstudio станок начинает движение по всем осям на плюс, ни какие настройки не действуют, на аварийную кнопку ноль эмоций, также работает, доходит до упора и долбит, дальше надо идти. пока прграмму ncsudio не выключу, ничего не помогает. в чем дело, может кто поможет.



[halkru]

Здравствуйте. Плата - Китайская, программа - английская, что-нибудь поменяйте.



[Nikolaevsk]

поправочка... пароль нужно вводить в нижнем регистре: ncstudio



[kalina081]

поменял плату, включаю, та же проблема, по всем осям поехал и не реагирует на аварийную кнопку



[halkru]

Сокрее на такую же и поменяли, где-то у нас была тут NcStudio (китайская, переведенная на русский)



[электрик]

Здравствуйте.
Надеюсь что вы мне поможете. Установил NC Studio 5.4.68 (станок ROXA 1325) Проблема такая: компьютер самопроизвольно и непредсказуемо выключается когда ему захочется. В Чем может быть причина? Связываю это с самой NCStudio т.к. до ее установки такого не было. Пробовал установить NCStudio 5.4.53 (скачал из интернета) станок работает в зеркальном отражении и не видит концевиков. Хотя до этого стояла 5.4.53 и великолепно работала (удалил по глупости) и найти такую же рабочую не могу. Пробовал еще 5.4.49 и 5.4.60- не работают.
Плата у меня такая: http://interlaser.ru/images/stories/statiya/DSP/NCstudio.jpg



[электрик]

Здравствуйте.
Надеюсь что вы мне поможете. Установил NC Studio 5.4.68 (станок ROXA 1325) Проблема такая: компьютер самопроизвольно и непредсказуемо выключается когда ему захочется. В Чем может быть причина? Связываю это с самой NCStudio т.к. до ее установки такого не было. Пробовал установить NCStudio 5.4.53 (скачал из интернета) станок работает в зеркальном отражении и не видит концевиков. Хотя до этого стояла 5.4.53 и великолепно работала (удалил по глупости) и найти такую же рабочую не могу. Пробовал еще 5.4.49 и 5.4.60- не работают.
Плата у меня такая: http://interlaser.ru/images/stories/statiya/DSP/NCstudio.jpg
