Разобрался. Снес NC и установил другую версию 5.5.60.
Появились новые вопросы:
1) из нуля станка в ноль детали (расстояние 200мм), шпиндель передвигается 9 минут. Как увеличить скорость?
2) в ходе работы, при вырезании модели, станок совершает иногда непредсказуемые маневры. Как с эти бороться?
3) с помощью измерительной головки выставил настройки которые приведены на рисунке... согласно головке (ее точность до сотки и она проверенная) если задать в ручном режиме перемещение по оси X или Y, на 5мм то все четко, если переместиться на 1 метр то погрешность составляет 16 мм. А вопрос такой, можно ли как то подкорректировать погрешности? Может есть какие настройки?
Появились новые вопросы:
1) из нуля станка в ноль детали (расстояние 200мм), шпиндель передвигается 9 минут. Как увеличить скорость?
2) в ходе работы, при вырезании модели, станок совершает иногда непредсказуемые маневры. Как с эти бороться?
3) с помощью измерительной головки выставил настройки которые приведены на рисунке... согласно головке (ее точность до сотки и она проверенная) если задать в ручном режиме перемещение по оси X или Y, на 5мм то все четко, если переместиться на 1 метр то погрешность составляет 16 мм. А вопрос такой, можно ли как то подкорректировать погрешности? Может есть какие настройки?
Вложения
1. Это передаточное число. SERVIS подсказал значение (возможно его надо будет пересчитать).
2. Было такое и у меня. Поставил стабилизатор и запитал станок и ПК от него. и на всякий случай сделал зеземление (вбил металлический прут на улице и кинул провод сечением 4)
3. формула для пересчета вот такая:

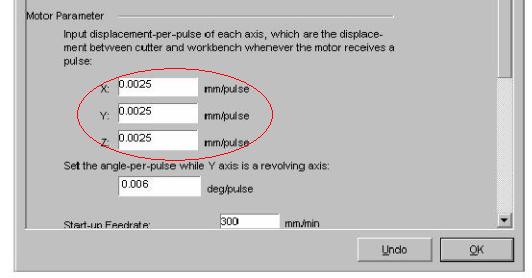

Путь в программе NCStudio:NCStudio/Params/Manufactury(пароль: ncstudio)/Motor parametr (X,Y,Z)
формула расчета: (текущий коэфициент) умножить (текущий размер) разделить (требуемый размер).
Пример: Вам надо порезать заготовку размером 100х100 мм, Текущий коэфициент 0,0025, текущий размер 99,6 мм, соответственно формула выглядит так: 0,0025х99,6:100= 0,00249
Вставить новое значение коэфициента в соответствующее поле и нажать кнопку "ОК". Перезагрузить программу.
2. Было такое и у меня. Поставил стабилизатор и запитал станок и ПК от него. и на всякий случай сделал зеземление (вбил металлический прут на улице и кинул провод сечением 4)
3. формула для пересчета вот такая:
Путь в программе NCStudio:NCStudio/Params/Manufactury(пароль: ncstudio)/Motor parametr (X,Y,Z)
формула расчета: (текущий коэфициент) умножить (текущий размер) разделить (требуемый размер).
Пример: Вам надо порезать заготовку размером 100х100 мм, Текущий коэфициент 0,0025, текущий размер 99,6 мм, соответственно формула выглядит так: 0,0025х99,6:100= 0,00249
Вставить новое значение коэфициента в соответствующее поле и нажать кнопку "ОК". Перезагрузить программу.
Когда станок включен, но NCStudio не запущен он молчит. Как только запускаешь NCStudio, он сразу начинает двигаться по всем трем осям.
как ранее обсуждалось конфликт платы и программы. Пробывал устанавливать различные версии програмы с драhttp://files.servers.doira.uz/original/001/664e7bce-0db3-4f74-90ae-17924fccadd8.jpgйверами нечего не выходит.
NC Studio брал здесь http://mir-cnc.narod.ru/ncstudio.htm
плата
http://files.servers.doira.uz/original/001/664e7bce-0db3-4f74-90ae-17924fccadd8.jpg Точно такая как здесь 1 в 1
помогите советом или скиньте NC Studio какая с ней работает
моя электронка Dekordrev@yandex.ru
как ранее обсуждалось конфликт платы и программы. Пробывал устанавливать различные версии програмы с драhttp://files.servers.doira.uz/original/001/664e7bce-0db3-4f74-90ae-17924fccadd8.jpgйверами нечего не выходит.
NC Studio брал здесь http://mir-cnc.narod.ru/ncstudio.htm
плата
помогите советом или скиньте NC Studio какая с ней работает
моя электронка Dekordrev@yandex.ru
danillka27
Активный участник

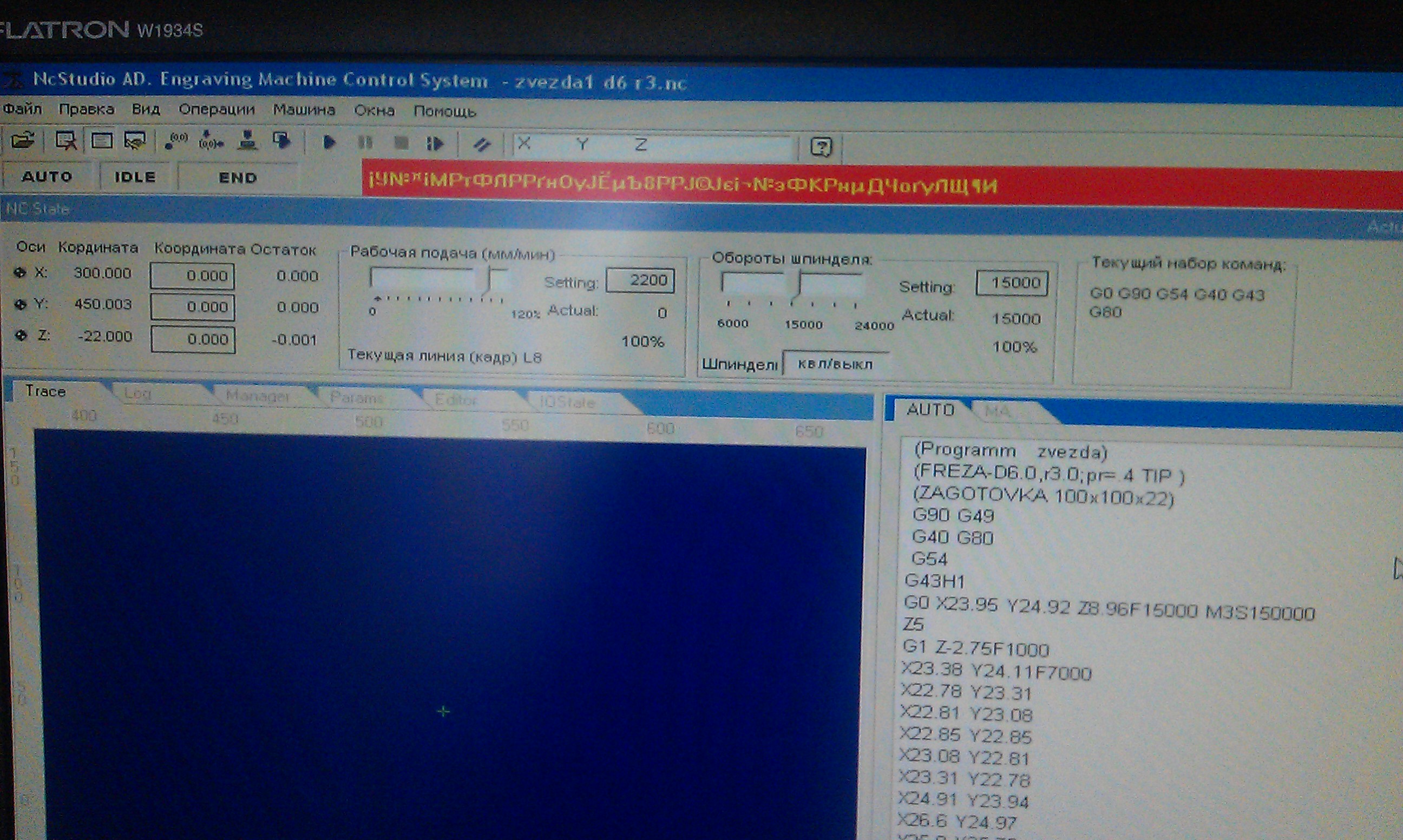

Вы можете скинуть скрин ошибки , скажите какой у вас станок ? .
Servis
Знаток
Посмотрите систему начала координат в файле и в программе станка, возможно точка начала заготовки в программе и УП в разных местах. Соответственно это приводит к уходу осей за пределы поля в отрицательные координаты. Или проверьте на маленьком файле в середине стола. Раньше так было?
Nikolaevsk
Активный участник

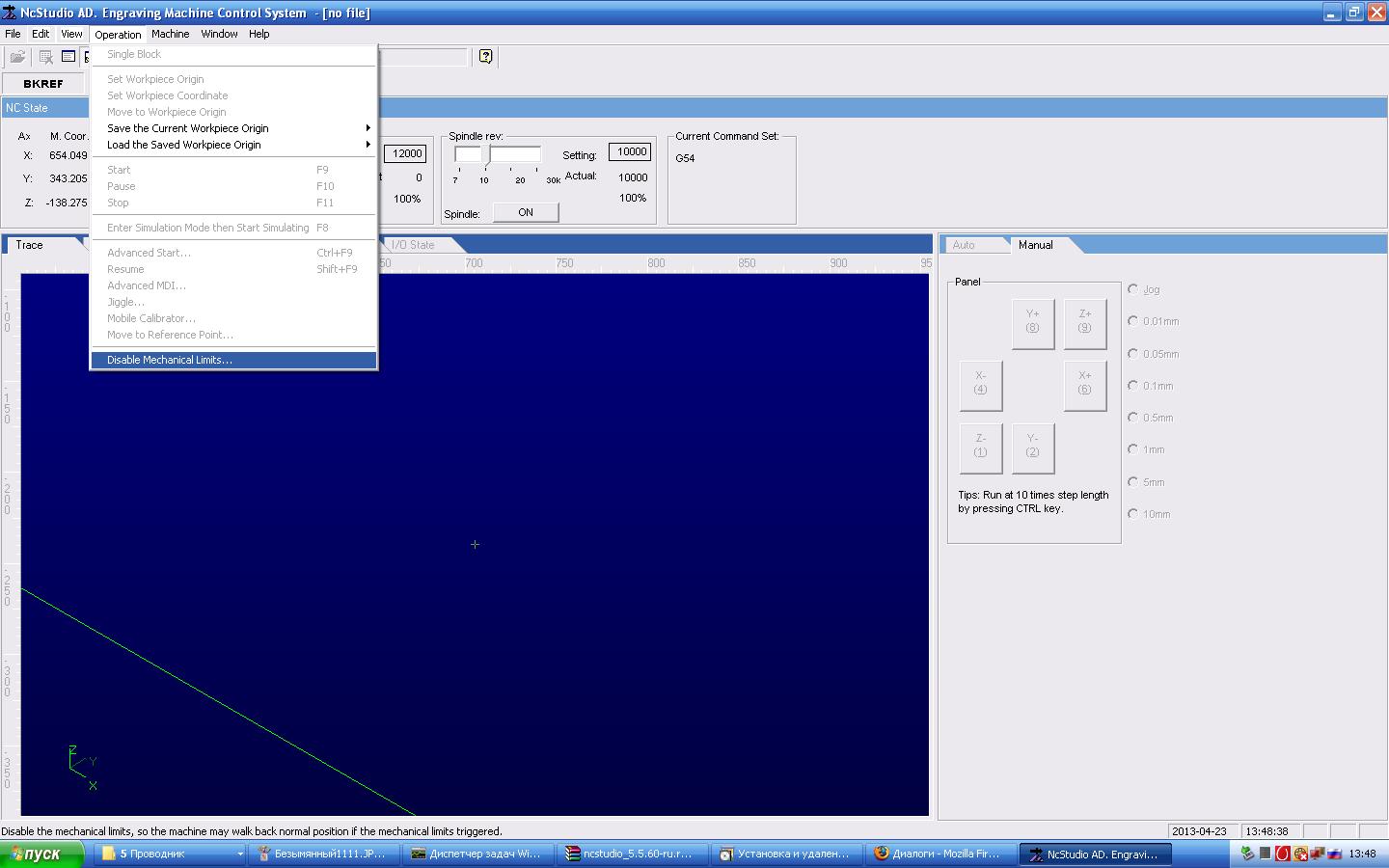

отключите лимиты, проверьте грибок аварийной остановки
Nikolaevsk
Активный участник
значит проверьте настройки рабочего пространства в НЦ, совместите аппаратный ноль с программным нулём НЦ и отремонтируйте концевики на осях, при исправных концевиках станок должен останавливатся при наезде на них.
Обратил внимание на то, что в диспечере устройств адаптер определился примерно тем же текстом, что и текст ошибки. Начал пробовать разные версии НС. Установил 4.5.53 , адаптер встал как надо. Вот только интерфейс у нее какой -то другой ищу как выставить ноль, в этой версии при отключении лимитов , шпиндель не выходит за пространство рабочего стола, срабатывают концевики.
Nikolaevsk
Активный участник
версия программы НЦ должна соответствовать версии платы, иначе возможны разные неприятности вплодь до полной не работоспособности системы.
прописываете размеры рабочего пространства, подгоняете фрезу вручную в аппаратные нули и потом в НЦ при снятом питании станка обнуляете программные координаты.
прописываете размеры рабочего пространства, подгоняете фрезу вручную в аппаратные нули и потом в НЦ при снятом питании станка обнуляете программные координаты.
Снова, здравствуйте! Подскажите, пожалуйста, в ncstudio, как я понял, в трассировке показывается только траектория движения фрезы, т е углубление одной и той же линии будет не видно? А вопрос связан с тем, что я использую программу photovcrave, в которой цвета на фотографии передаются различной шириной линии, и соответственно глубины( в случае конического гравера). Может помоветуете какую-нибудь программу для гравировки фото на маленькой площади (50х50мм)
Servis
Знаток
Здравствуйте! В NCStudio трассировка также по координатам рисуется, соответственно и углубления! Если я правильно понял.
