Скорее нулевая точка указана не в том углу рабочей УП программы или расположение объекта на рабочем листе программы далеко от нулевой точки и уходит за пределы области.



[Nikolaevsk]

Всё просто:
концевик нуля по зет находится вверху, и шпиндель при поиске нулей должен ехать вверх до концевика.
Если он врезается в станину, значит неправильное направление вращения ШД по оси зет. Или физически не так подключены фазы, или в настройках чтото.



[kalina081]

кому то просто, а я не могу разобраться совсем, подскажите, как проверить и настроить станок



[Nikolaevsk]

Так я и подсказал: не в ту сторону шаговый двигатель вращается по оси Z. Нужно менять направление, он вместо того чтобы вверх ползти опускается вниз.
Для этого нужно либо поменять фазы на двигателе (если сами провода подключали то могли напутать) либо в настройках покопайтесь, может что и получится.
А если эти советы Вам ни о чем не говорят, тогда лучше пригласите настройщика который поймёт о чем реч.



[kalina081]

спасибо, буду пробовать



[kalina081]

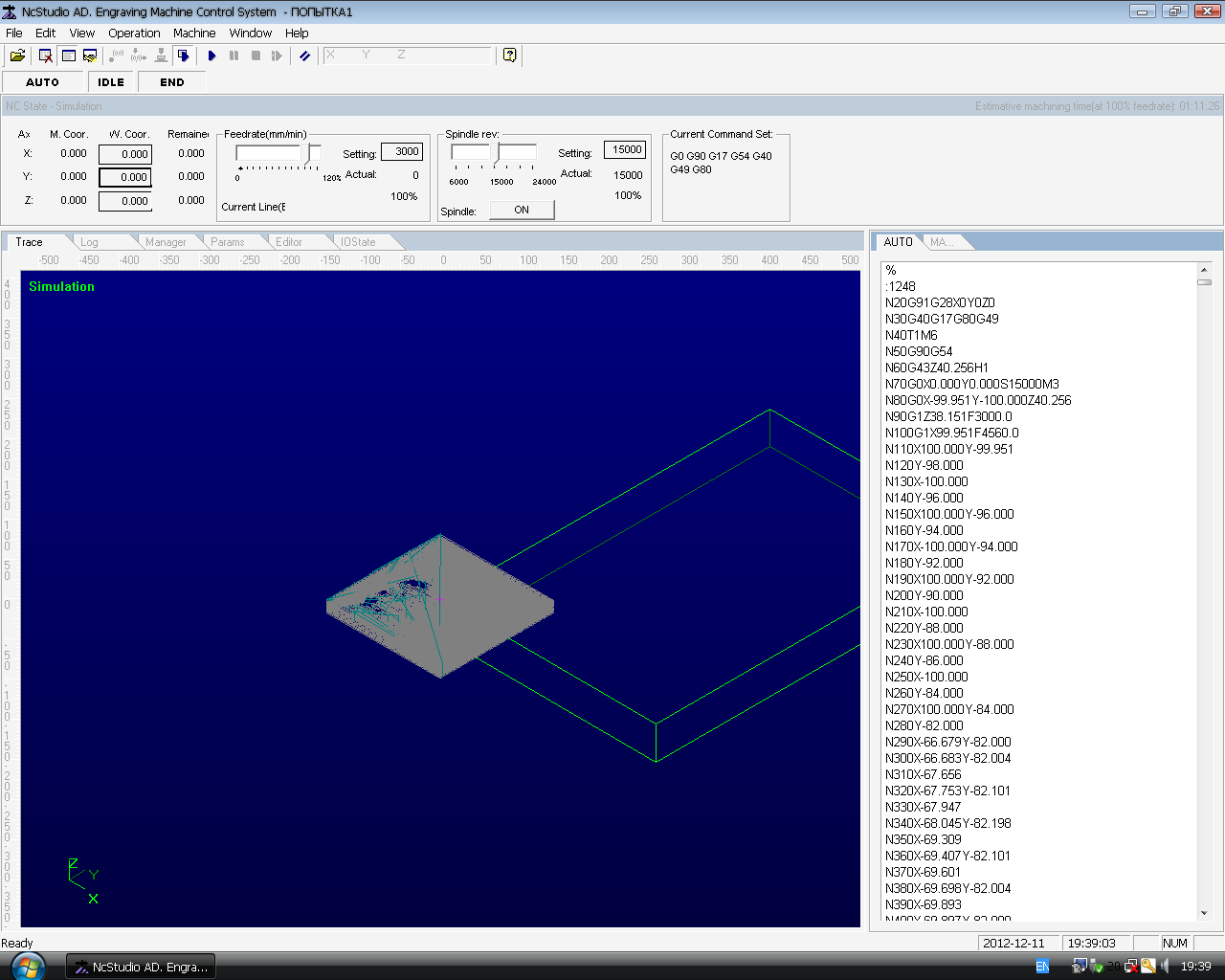

еще одна проблема - загружаю файл из уп , нажимаю симуляция и он разрисовывает с боку прямоугольника, пытался затащить на середину, никак не могу, может есть какая то функция в ncstudio перетаскивания объекта? подскажите



[Servis]

Если вручную по Z перемещать через кнопки движения у вас совпадает направление по Z? Например: нажимаете кнопку вверх и Z должен перемещаться вверх, или в ручном режиме у вас наоборот?



[Servis]

Такое ощущение что у Вас заглублена нулевая точка ниже плоскости



[Servis]

Какая программа обработки файлов?



[kalina081]

в ручном куда нажимаю, туда и бежит, обработка в арткамыче2008, он же и расчитывает заглубление, к примеру если модель 30мм, и заготовка 40мм, расчитывает заглубление по 5мм за проход, а на деле опускается по самое немогу, если нет заготовки под шпинделем пытается до пола достать



[Servis]

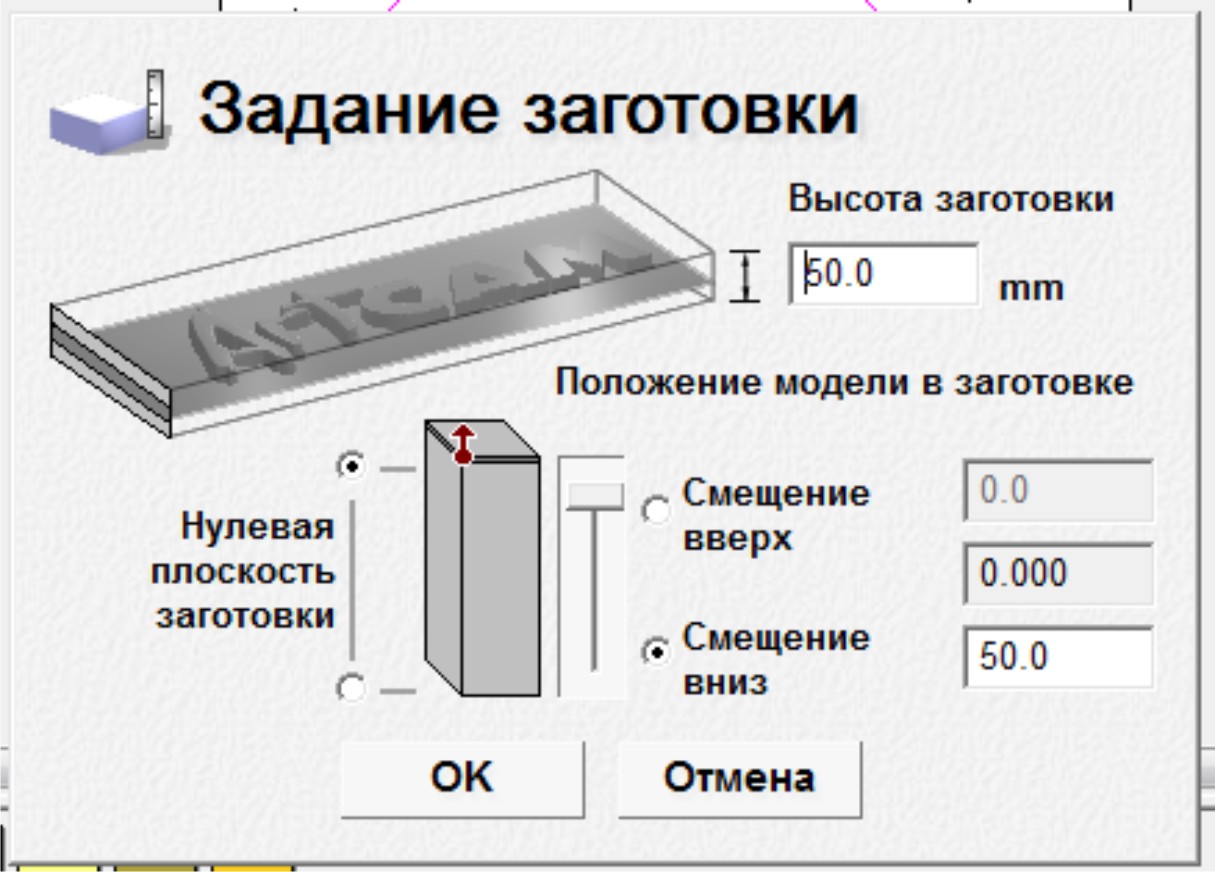

Арткам - в панели "заготовка" ползунок должен быть наверху и выбран пункт нулевая точка "вверх", на вскидку пишу - нет под рукой программы . Перепроверьте!



[kalina081]

спасибо, будем пробовать



[Servis]

Арткам - в панели "заготовка" ползунок должен быть наверху и выбран пункт нулевая точка "вверх", на вскидку пишу - нет под рукой программы . Перепроверьте!



[kalina081]

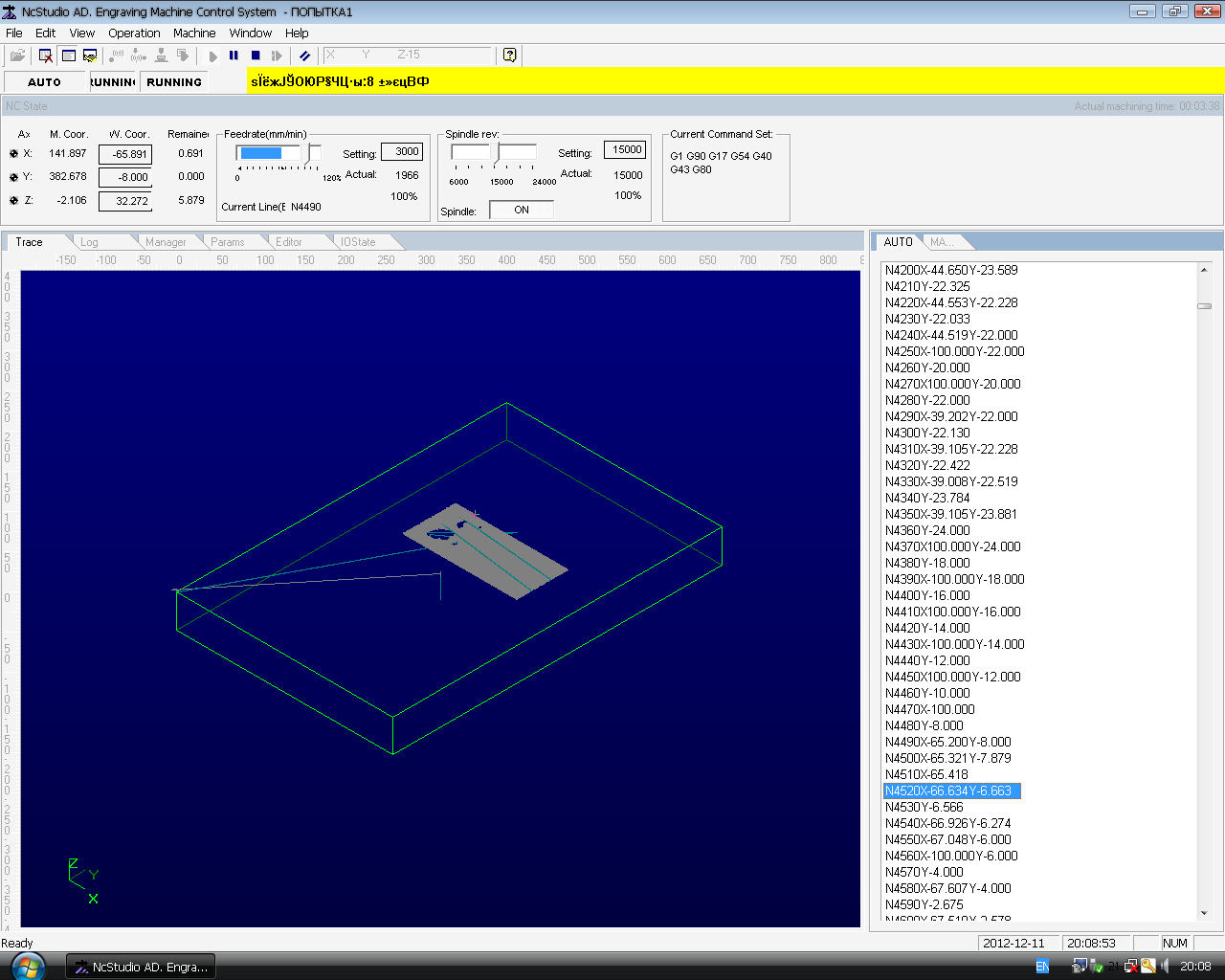

симуляция с боку происходит почемуто

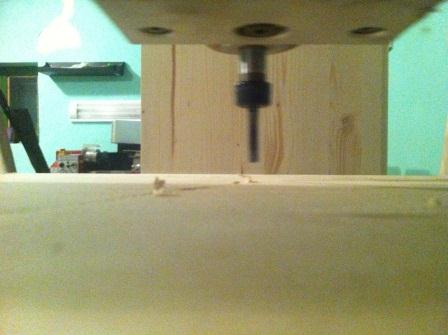

пробовал настроить о - координат, по х и по y нормально идет, а по z фреза на сантиметр выше заготовки становиться. почему так



[Nikolaevsk]

Нулевая точка скорее всего задана неправильно. Обычно ее ставят в левом нижнем углу либо по центру. После манипуляций с настройками открываем "УП" "Задание заготовки" и ничего не трогая жмем "ОК" иначе так и случается, что фреза пилит воздух над заготовкой.



[kalina081]

это в арткаме надо так выставлять?



[Nikolaevsk]

Да, это для Арткама.



[kalina081]

сделал как советовали, теперь врезается на всю длину в заготовку, понять ничего не могу



[Nikolaevsk]

сделал как советовали, теперь врезается на всю длину в заготовку, понять ничего не могу

пришлите мне файл .art с просчитанными траекториями, посмотрю скажу что не так...



[kalina081]

вчера попробовал тот файл, что бегал над заготовкой, отрегулировал высоту фрезой, прорезал заготовку нормально, вроде бы начало есть, стало получаться, научиться бы еще рабочий ноль выставлять, а не крутить фрезу вниз-вверх.
