Планирую постройку лазерного гравера раскройщика (бюджетного).

[rust]

ну так трубка значит бракованная))) Заменить и всего делов то



[Glazik153]

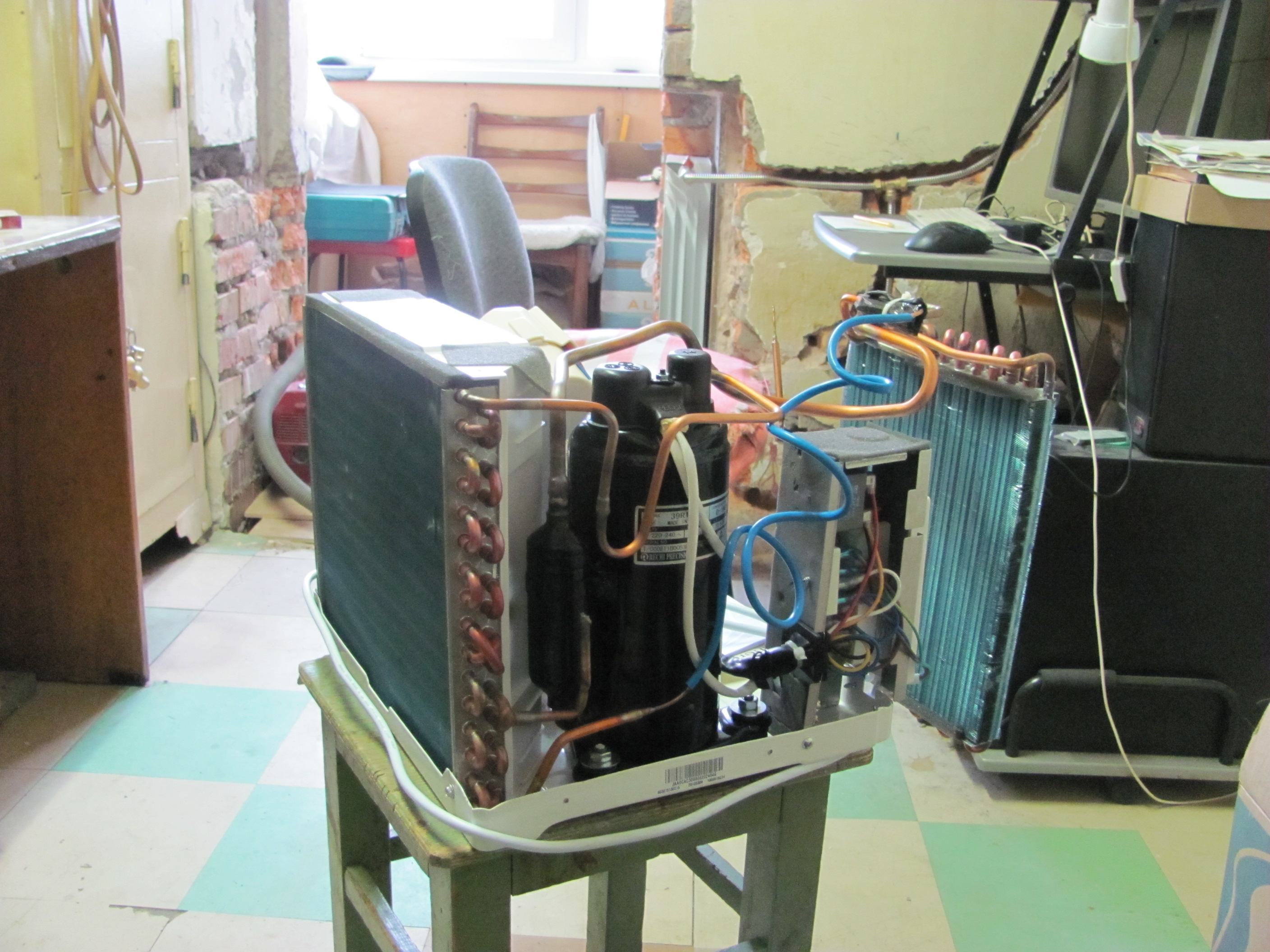

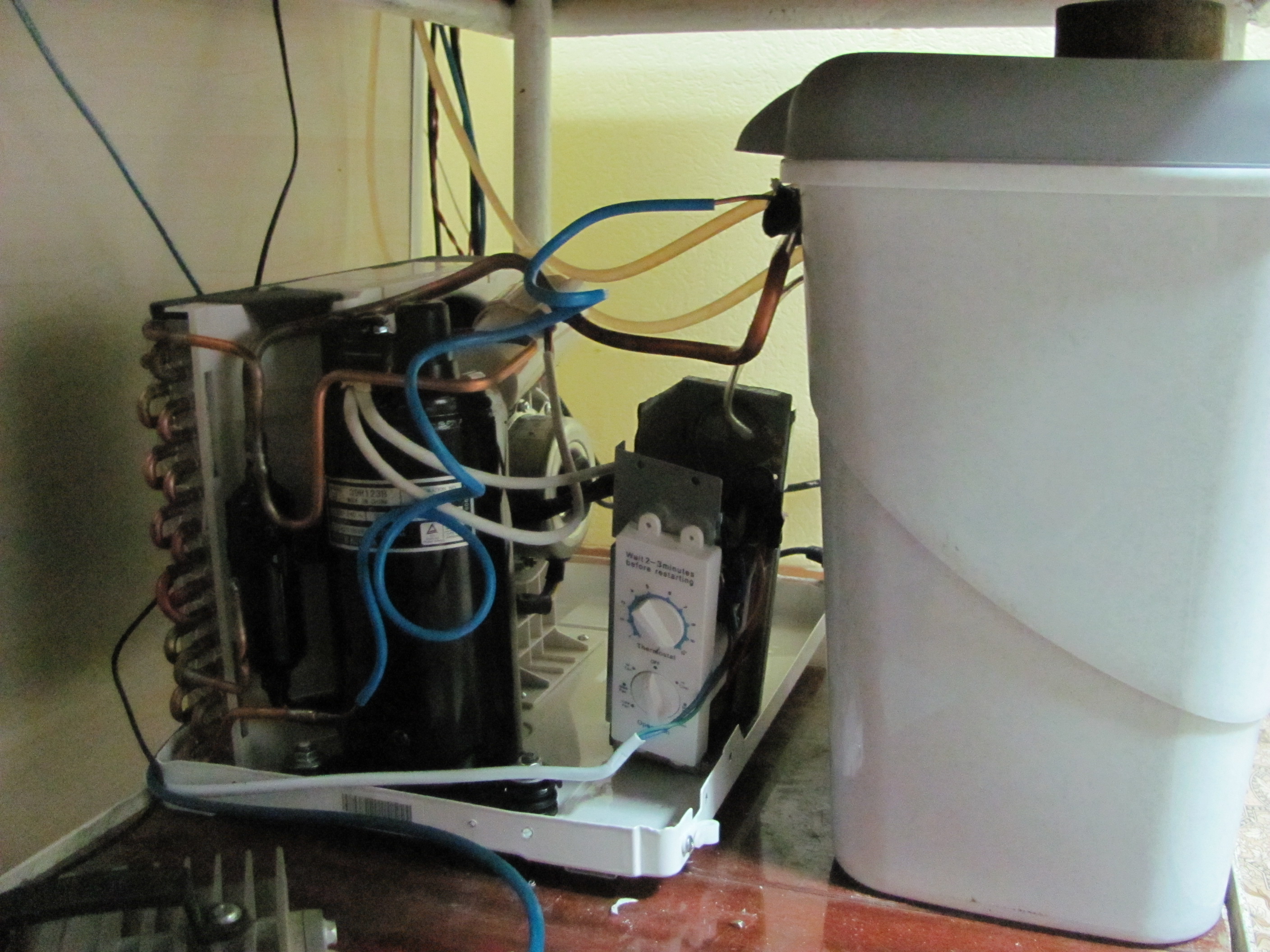

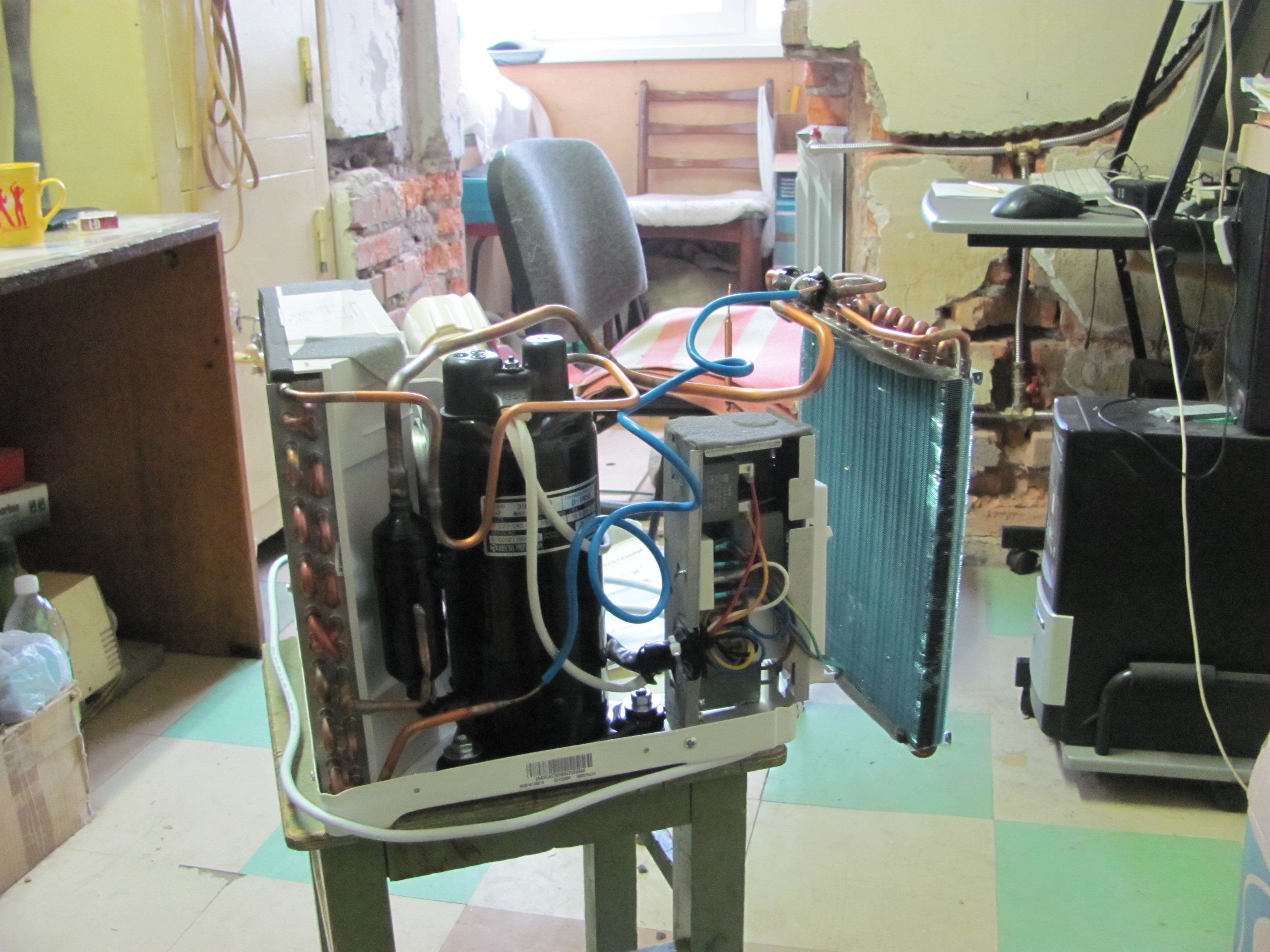

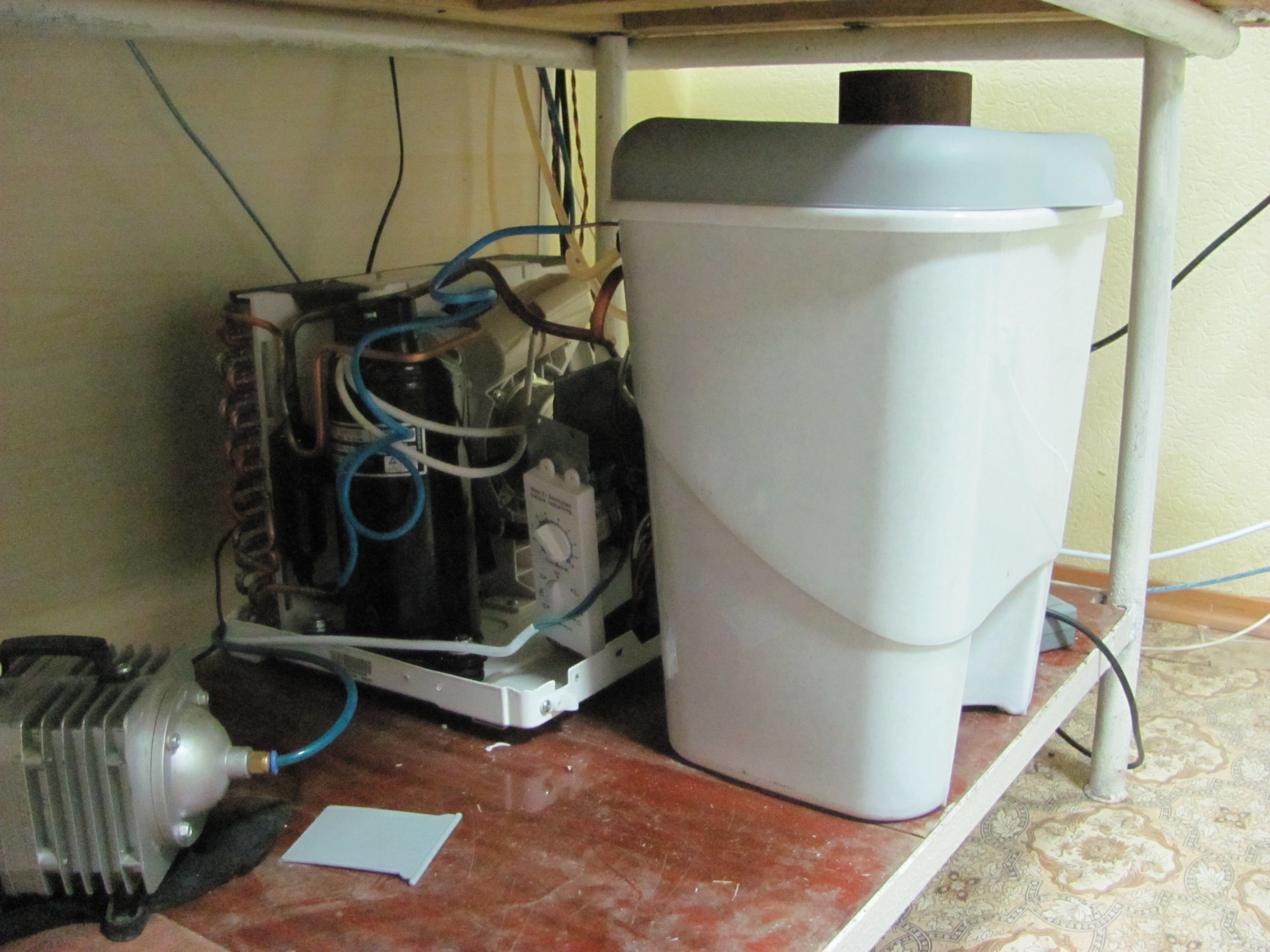

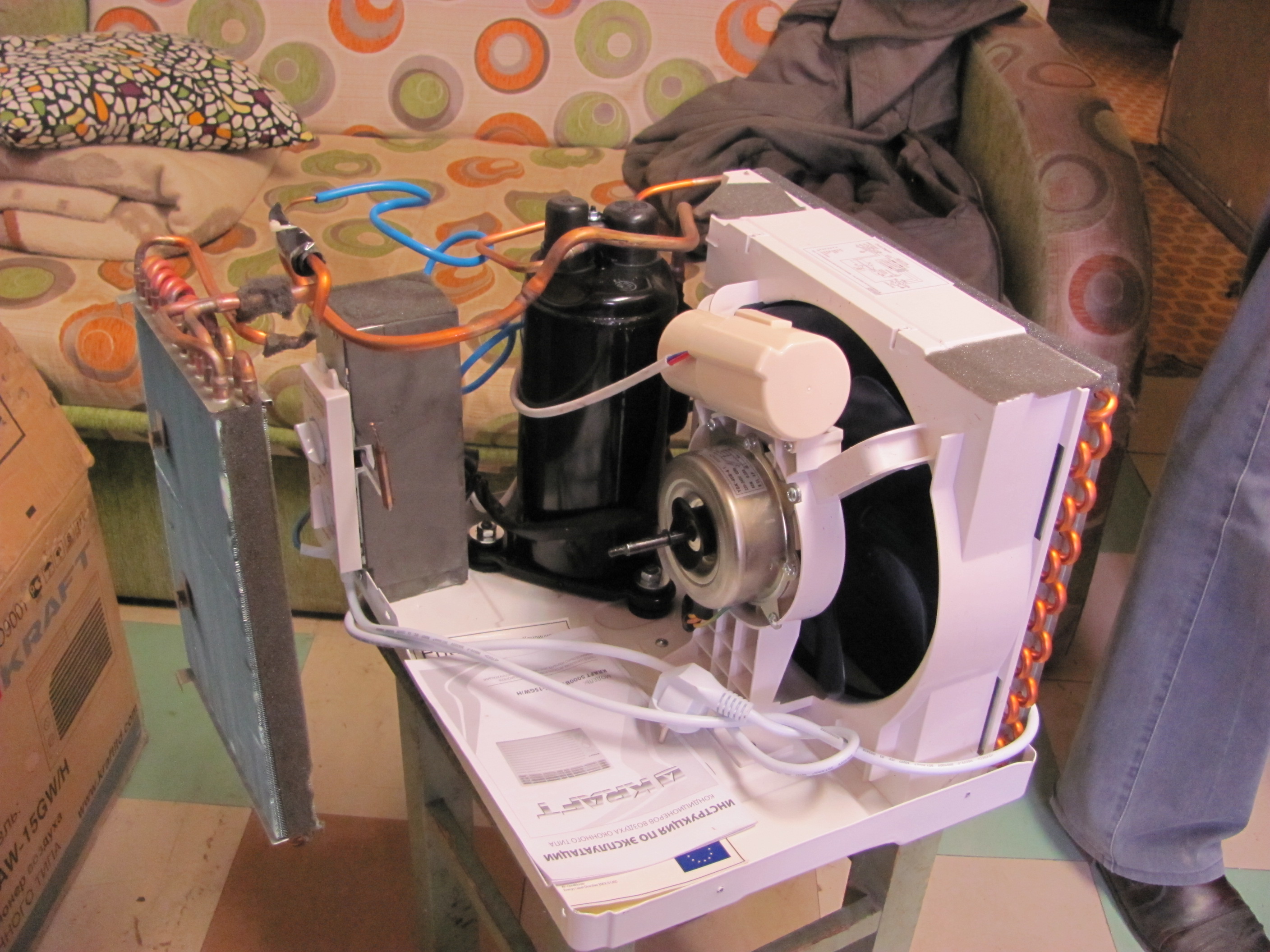

Может кому пригодится,чиллер своими руками:



[slavikma]

Можно поподробнее из чего и как сделанно? я бы еще добавил цифровой регулятор температуры. Сейчас как раз стоит вопрос по поводу чиллера. У меня сделан из старого холодильника ЗИЛ морозилка которого опущена в бак с водой и стоит цифровой регулятор температуры. Но его хватает на 60 Вт, но вот на 100 Вт явно не потянет.



[Stock]

Я делал чиллер из оконного кондишна, наковырял на мусорке БКшку и минимально переделал чтобы обойтись без разгерметизации контура - под холодный радиатор сделал из пвх емкость. Терморегуляторы на алиэкспрессе стоят по 20 баксов с доставкой. В общем нету совершенно ничего фантастического. А как покупать его за почти тышшу баксов так ну его нафиг!



[veddy]

[quote="Stock[/quote]
А можно с фотками по-подробней?



[Stock]

Нет, фоток не делал. Да и чиллер уже уплыл в другие руки. А собственно и фоткать там не сильно чего интересно. Методология одинаковая. Покупается Б/У оконник, дербанится и оценивается масштаб трагедии предполагаемых работ по переделке. Я думаю что в некоторых случаях при аккуратной работе можно и родной корпус оставить.



[Nikolaevsk]

а у меня вот возникла идея сделать чилер на элементах пельтье.. вот, гадаю: сколько штук 60-ти ваттных элементов нужно для охлаждения 50-ти ваттного излучателя.. наверное, буду пробовать начиная с 10 штук.



[halkru]

а у меня вот возникла идея сделать чилер на элементах пельтье.. вот, гадаю: сколько штук 60-ти ваттных элементов нужно для охлаждения 50-ти ваттного излучателя.. наверное, буду пробовать начиная с 10 штук.

В нашу тему, в смысле планировали такую систему встраивать в сам станок..)))



[Stock]

Беда с "пельтье" в низком КПД. Они рядом с фреонкой и близко не лежали по этому показателю.



[Nikolaevsk]

Беда с "пельтье" в низком КПД. Они рядом с фреонкой и близко не лежали по этому показателю.

согласен. Однако неоспоримое преимущество пельтье это сверхмалые (по сравнению с фреонкой) габариты, и да:

В нашу тему, в смысле планировали такую систему встраивать в сам станок..)))

именно ради этого я и собираюсь поизвращаться. Активный элемент собираюсь делать из профтрубы сечением 30*60мм и длинной около полуметра, но хочу попытаться найти алюминиевую, стальную не хочется использовать.



[halkru]

Есть специальные водяные радиаторы под них.. Габарит будет тянуть скорее всего блок питания.



[Nikolaevsk]

я собираюсь запитать их от 110 вольт, последовательно набрав гирлянду. Обрезать полпериода мощным сварочным диодом, и таким образом уйти от габаритного блока питания.



[halkru]

Неожиданное решение, очевидно в пром изделие не пойдет к сожалению.



[Nikolaevsk]

Почему не пойдёт? деталей минимум, ломаться нечему.. С выхода излучателя мини-радиатор продуваемый вентилятором, на выходе из него термодатчик который включает и выключает элементы пельтье в зависимости от температуры, которые висят на своём радиаторе. Объем системы охлаждения получится не намного меньше чем CW5000 зато его можно перекомпоновать как угодно и засунуть в свободные места станка, да и без фреона который когда нибудь надо перезаправлять. Дисплей терморегулятора вынести на панель станка. Добавить датчик протока воды и красную лампочку "перегрев" которая будет загораться при повышении температуры обратки, к примеру, до 30 градусов...
как то вот так..



[halkru]

Почему не пойдёт? ...

Требования к технологическому оборудованию, высокая сторона должна быть развязана с низковольтными потребителями.. цель - защита от поражения ЭТ.



[slavikma]

Всем Здрастье! Все не могу добратся до фоток, а есть что выложить. Запустил таки станок. Сделал возможность управлением станка как от ДСП контроллера, так и от Mach3. Привык я больше к мачу и арткаму, да и большая часть наработок заточена под арткам. Переключение организовал с помощью двхпозиционного реле (рп-. Возникала проблемка ( дсп контроллер управляет драйверами с помощью минуса, а вот мач с помощью +5 вольт на выходе лпт. Пришлось инвертировтаь сигналы с помощью оптопар. Прикупил охладитель для пива вместо чиллера и прилепил к нему термоконтроллер.



[slavikma]

На новом станке после привязки его к mach3 выяснилось что скоростбь стабильной гравировки по вектору ни сколько не больше чем на полностью самодельном. Опять эти синусоиды......



[halkru]

На новом станке после привязки его к mach3 выяснилось что скоростбь стабильной гравировки по вектору ни сколько не больше чем на полностью самодельном. Опять эти синусоиды......

Что за опять за синусоиды? Можно подробнее?



[slavikma]

Синусоиды которые получаются от резкой остановки при перезде с одного места гравировки на другое. Можно конечно уменьшить ускорение, но тогда на прямоугольниках начинают появляться скругленные углы и скорость гравировки тоже падает.
Скорее всего этого не избежать (я думаю это проблема в длине ремней а не в жесткости конструкции).
